ANSI50标准滚子链传动组件三维设计

做这个滚子链模型的时候，最先卡壳的是链节的重复阵列逻辑，一开始直接用线性阵列硬堆，出来的链节要么销轴对位歪了半丝，要么内外链板的间隙忽大忽小，转起来视觉上就有卡顿感。后来干脆先把单个内链节做透：套筒和滚子的同轴度先卡到0.01mm的配合公差，内链板的冲压倒角特意做了0.3mm的圆弧过渡，不是生硬的直角切边，毕竟实际冲压出来的链板边缘本来就有工艺圆角，做出来之后光影打上去不会出现死黑的硬边。

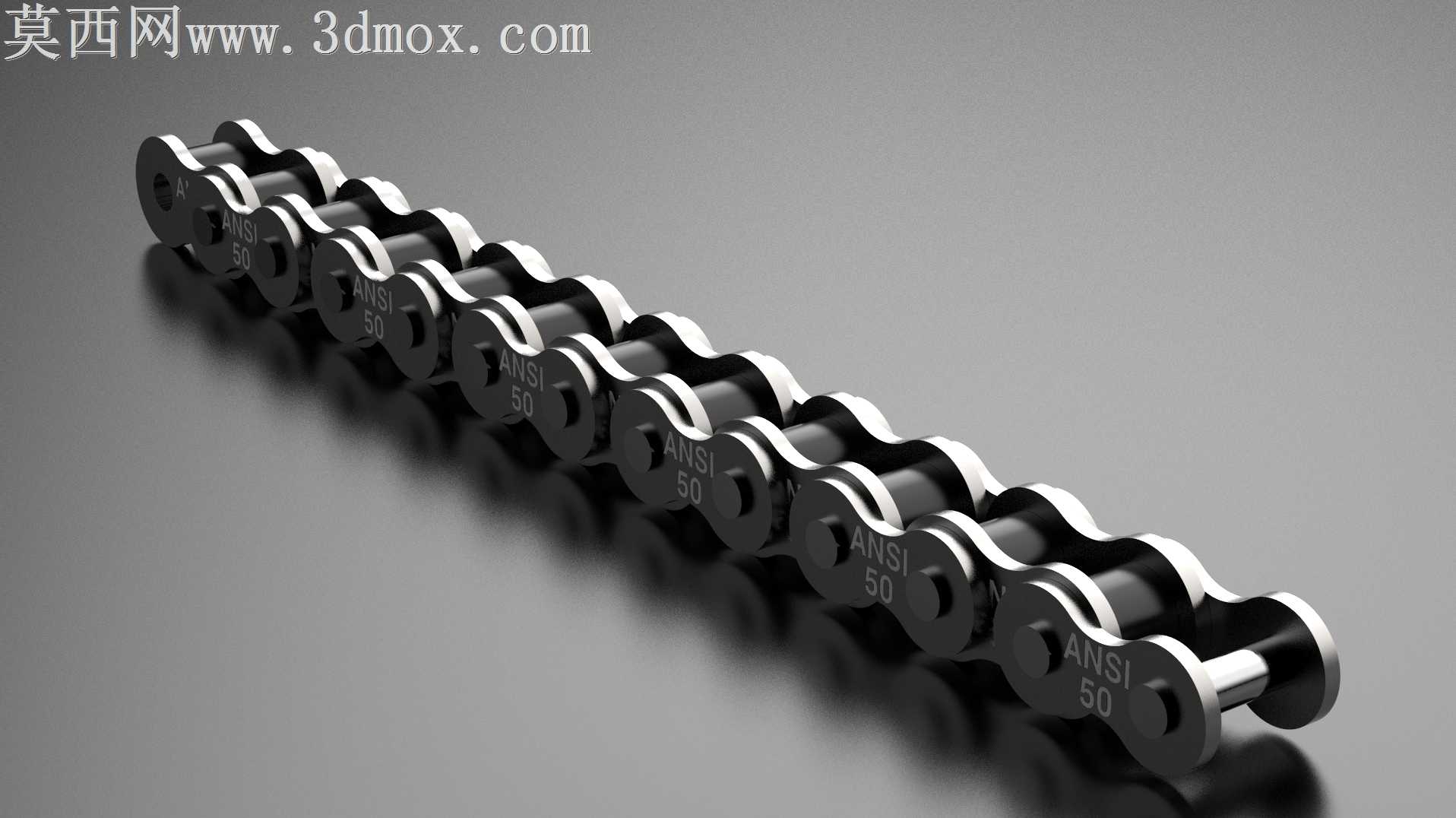

外链节做的时候特意留了0.02mm的轴向间隙，没把销轴和外链板做成完全锁死的过盈配合，毕竟实际装配里销轴是压入外链板，但和内链节的套筒之间是有转动间隙的，这个细节留出来之后，后续做链条弯曲动画的时候不会出现链节别劲的穿模问题。链板上的ANSI50标识没直接用贴图贴上去，而是做了0.1mm的浅压印浮雕，渲染的时候侧光打过去标识会自然浮现，比平面贴图真实太多。

曲面处理上最费时间的是滚子的圆柱面和链板平面的衔接处，一开始倒圆角的时候数值没算准，和套筒端面出现了面重叠，渲染的时候那块一直有破面的闪烁感，反复调了三次圆角半径，把滚子端面的倒角和套筒内孔的倒角做了错位避让，才把那个破面消掉。材质调试的时候没直接用默认的金属材质，给链板加了一点点细微的喷砂纹理，粗糙度调到0.18，销轴和滚子的表面粗糙度压到0.08，区分开冲压件和磨削加工件的表面质感，光影用了45度侧顶光，特意在链条下方留了软阴影，把每节链节的轮廓层次拉开，不会糊成一整条黑铁。

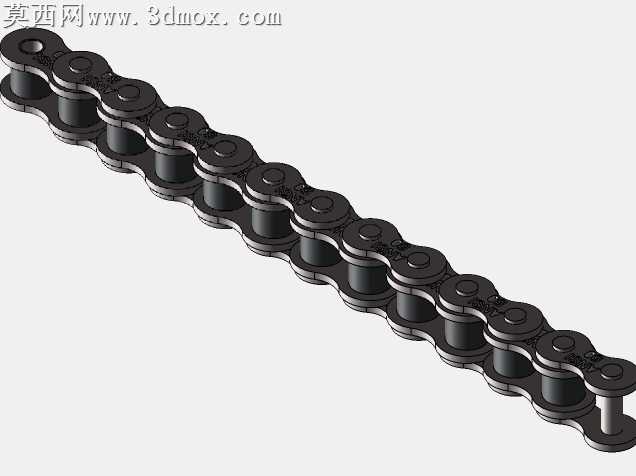

装配的时候没把所有链节焊成一个整体，每相邻的内外链节之间都加了转动副配合，拖一下链头就能自然摆出弯曲的形态，不管是做水平传动的布局还是绕链轮的包角状态，都能直接调整不用重新建模。做这个模型的初衷就是给做传动设计的人省时间，不用从零开始画标准链节，拖进去就能直接用在输送设备、传动机构的装配里，链节的尺寸完全卡着ANSI50的标准来，节距、滚子直径、内节内宽这些参数都和实物一致，导出到其他工程软件里也能直接用来做干涉检查、传动模拟，不会出现尺寸对不上的问题。
