适配四英寸无人机的可折叠通讯天线结构

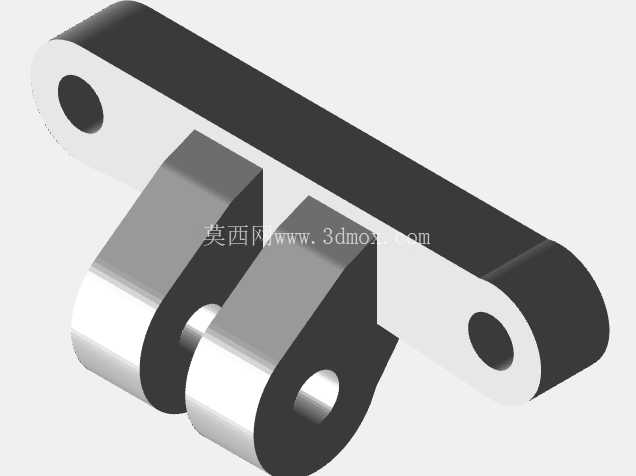

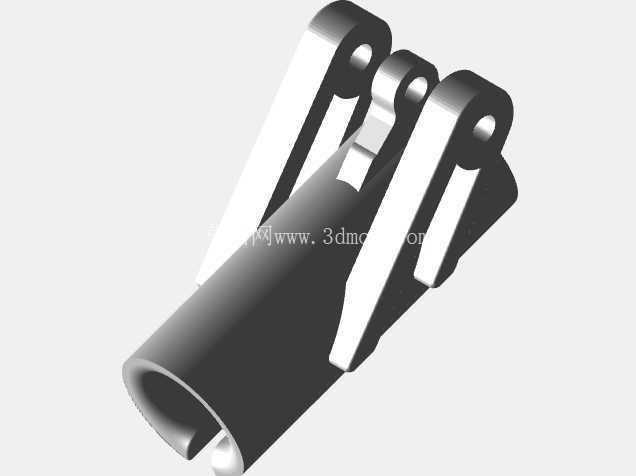

　　这款折叠天线结构的设计初衷，是解决小尺寸便携无人机在收纳、飞行两个状态下的天线部署矛盾——常规固定长度天线在收纳时会突出机身轮廓，不仅增加携行时的包装尺寸，还容易在磕碰中出现根部断裂、天线形变的问题，而完全内置的天线又会受机身碳纤维、金属结构件的信号屏蔽，影响遥控链路与图传信号的收发稳定性。从结构布局来看，这款天线采用双片式折叠支臂设计，铰接位置设置在天线基座的上端面，基座本身为中空圆柱结构，内径匹配常规4英寸无人机机臂末端的安装管径，可直接套接在碳纤机臂的端部，通过侧面顶丝或者点胶完成固定，不需要额外设计复杂的安装转接座，能直接适配市面上多数同尺寸穿越机、小型航拍无人机的机臂规格。铰接位置的转轴阻尼经过匹配设计，既可以让天线支臂在展开到竖直状态时保持足够的支撑力，不会在飞行过程中受气流冲击出现倒伏偏移，保证信号辐射方向始终处于最优角度，又能在受到外力碰撞时顺利向内折叠，避免天线支臂或者铰接座出现硬断裂。支臂本身采用窄边长条结构，在展开状态下两个支臂呈对称分布，能有效拓展天线的辐射面，减少机身结构对信号的遮挡，提升信号收发的全向性；折叠状态下两个支臂完全贴合在基座外侧，整体外轮廓与基座圆柱面齐平，不会突出机身的最大外廓尺寸，收纳进便携包时不会勾挂其他配件。

　　设计过程中需要重点考量铰接位置的间隙配合，转轴与支臂安装孔的间隙控制在0.02mm到0.05mm之间，间隙过大会导致天线展开后旷量过大，飞行中出现抖动影响信号稳定性，间隙过小则会导致折叠操作阻力过大，长期使用后磨损加剧出现松垮。基座的中空结构除了满足套接安装的需求，还预留了馈线的穿线空间，天线的馈线可以从基座内部直接穿入机臂内部，连接到机身的通讯模块上，避免馈线外露在飞行过程中被气流吹动、或者被螺旋桨打到造成损坏。支臂的末端做了圆角过渡处理，没有尖锐棱角，一方面是减少飞行过程中的风阻，避免小尺寸结构在高速气流下产生不必要的涡流影响飞行稳定性，另一方面也能避免收纳、组装过程中尖锐边角划伤操作人员或者其他配件。

　　从安装边界来看，基座的轴向长度控制在18mm，折叠状态下整体结构的最大外径不超过12mm，完全适配4英寸无人机机臂末端的安装空间，不会和相邻的螺旋桨、电机座产生运动干涉，即使在螺旋桨发生形变的极端情况下，也不会打到折叠状态的天线结构。在实际应用场景中，这类折叠天线非常适合需要频繁收纳携行的小型无人机，比如户外航拍、穿越机竞速、小型巡检作业场景，用户不需要每次收纳都拆卸天线，只需要将天线支臂折叠贴合机臂，就可以直接将无人机放入收纳包，取出使用时将支臂扳到展开位置即可，不需要反复调整安装角度，能大幅提升外场作业的准备效率。

　　结构设计上没有采用额外的锁扣结构来固定展开或者折叠状态，完全依靠转轴的阻尼来保持状态，减少了多余的结构零件，降低了整体结构重量，对于起飞重量有限的小尺寸无人机来说，每减少一克的结构重量都能提升有效载荷或者续航时间，这款天线整体结构重量控制在2g以内，不会给小型无人机带来额外的负载负担。支臂与基座的铰接位置做了限位结构，展开时最大角度为与基座轴线垂直的竖直状态，不会出现过度展开导致的结构损坏，折叠时两个支臂的贴合面做了微小的让位间隙，避免长期折叠摩擦导致支臂表面出现磨损，影响外观和结构强度。基座下端的套接位置做了0.1mm的导向倒角，安装时可以顺利套入碳纤机臂的端部，不需要反复对位调整，降低外场组装的操作难度。馈线出口位置做了圆角过渡，避免尖锐的结构边缘割破馈线的绝缘层，造成信号短路或者馈线断裂的问题。
