带多频段天线EMI防护的RTK接收板结构设计

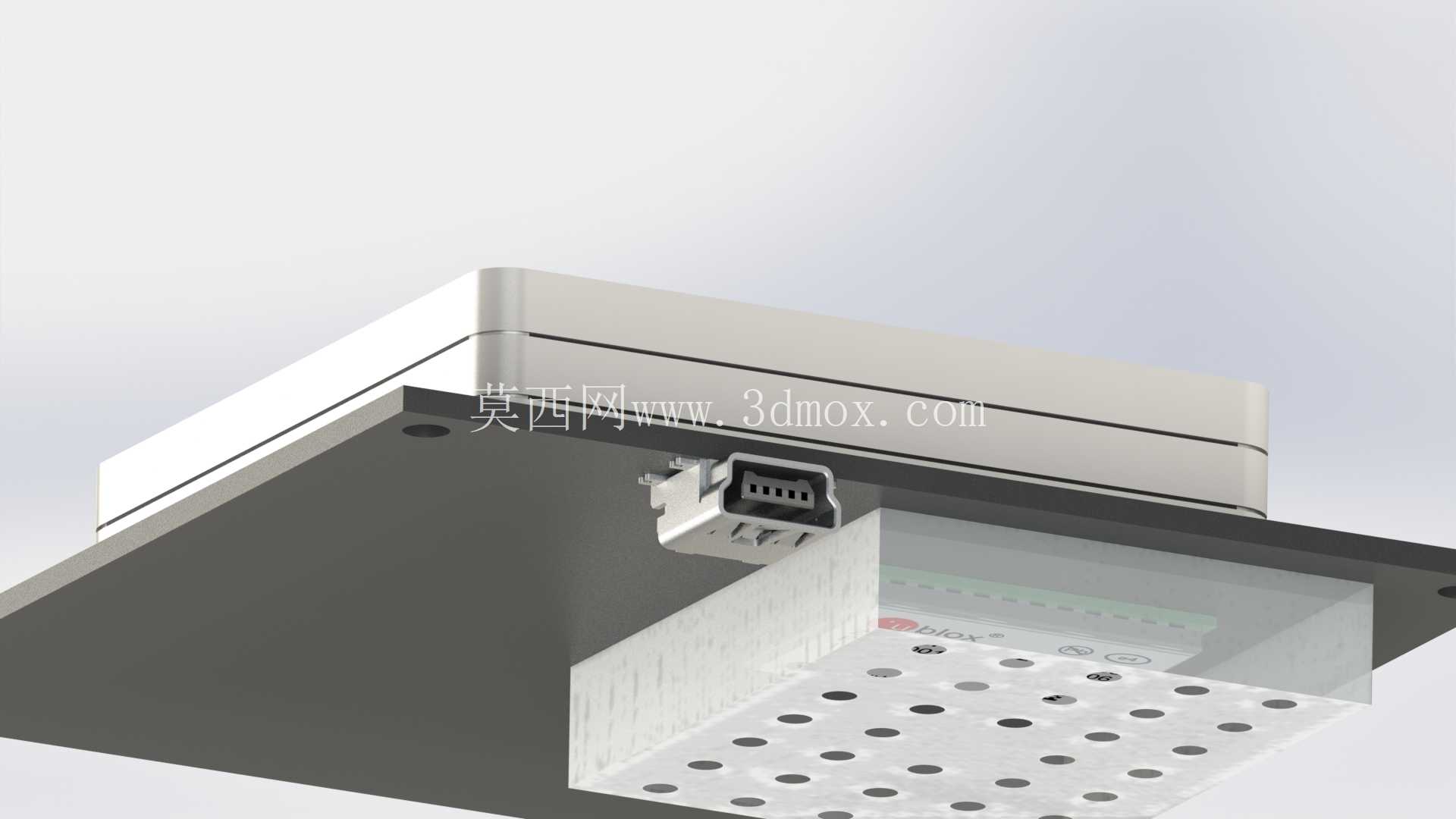

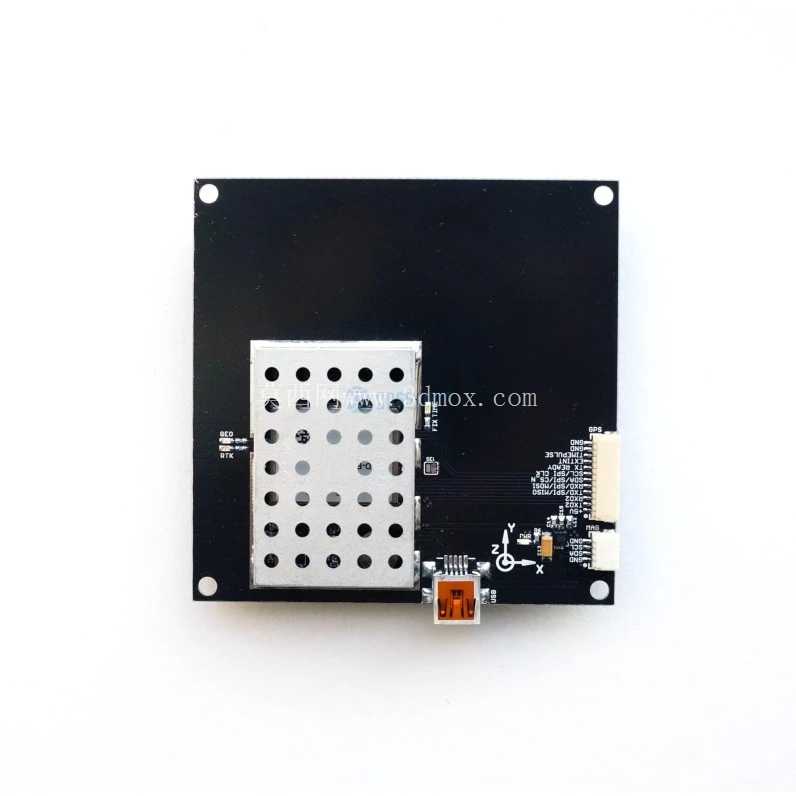

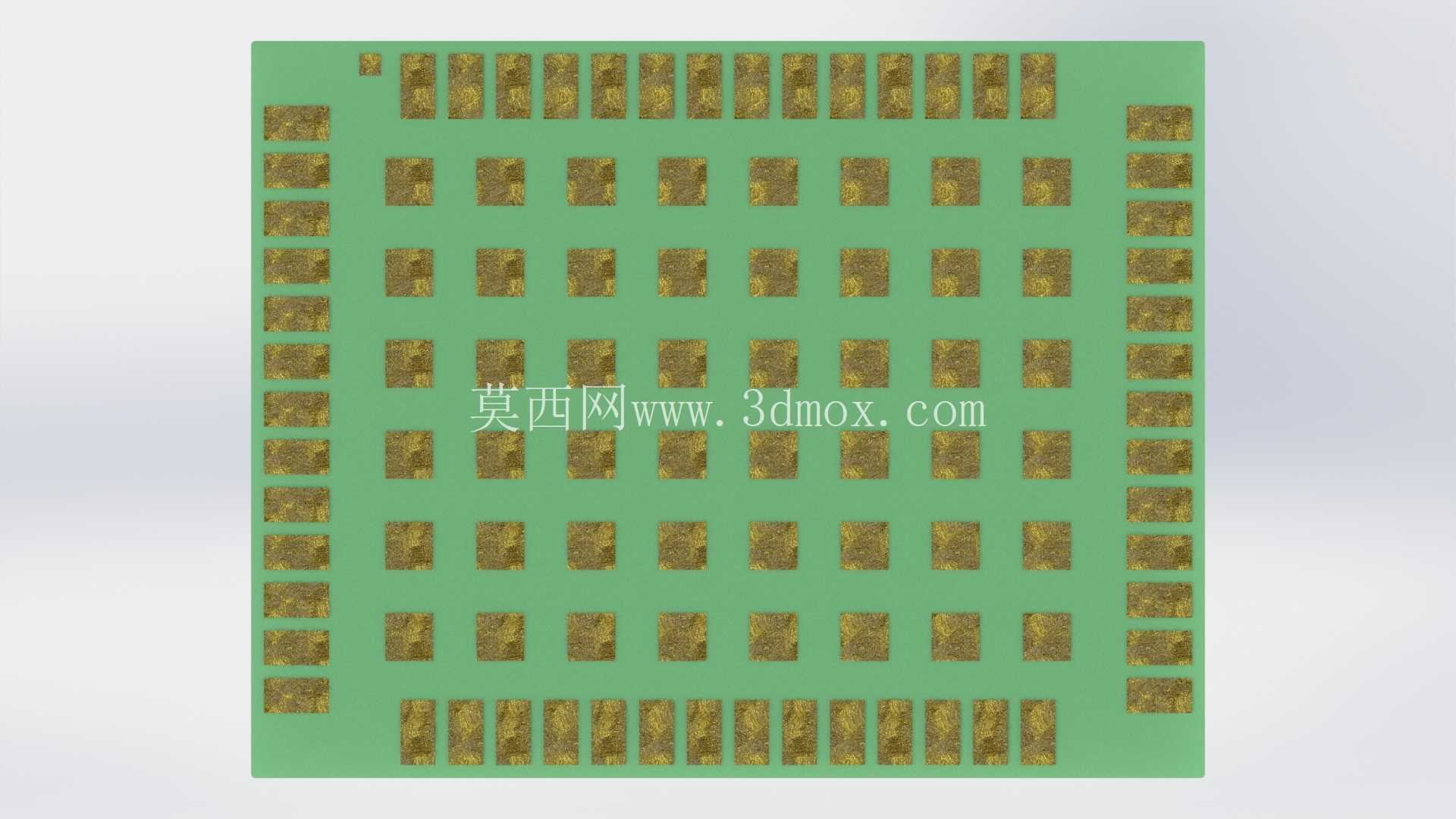

　　这款高精度GNSS接收板的结构设计，核心围绕户外高精度定位场景的实际使用需求展开，在做板级布局时首先考虑的是多星座信号接收的抗干扰能力，毕竟厘米级定位的前提是射频信号不被板载数字电路干扰。板卡采用标准矩形PCB构型，四角预留安装固定孔，适配市面上主流的GNSS模块安装支架间距，安装孔做了金属化包边处理，既可以通过铜柱接地强化屏蔽效果，也能避免安装时螺丝压伤PCB走线。板载的多频段天线馈点位置做了50欧姆阻抗严格管控，从馈点到射频前端的走线全程做了包地处理，相邻层不走高速数字信号线，避免信号串扰影响搜星灵敏度。接口部分的布局充分考虑了实际集成时的走线便利性，USB接口布置在板边侧方，采用卧式Micro USB座，伸出板边的尺寸控制在2mm以内，既方便外接调试线，也不会在安装时和外壳结构产生干涉；I2C、UART、SPI接口采用统一间距的排针座，排列顺序遵循常用飞控、工控板的接口定义顺序，减少用户接线时的定义核对成本，排针座高度选用标准2.54mm间距的卧式座，安装后整体高度不超过板上屏蔽罩的顶面高度，避免堆叠安装时出现高度冲突。

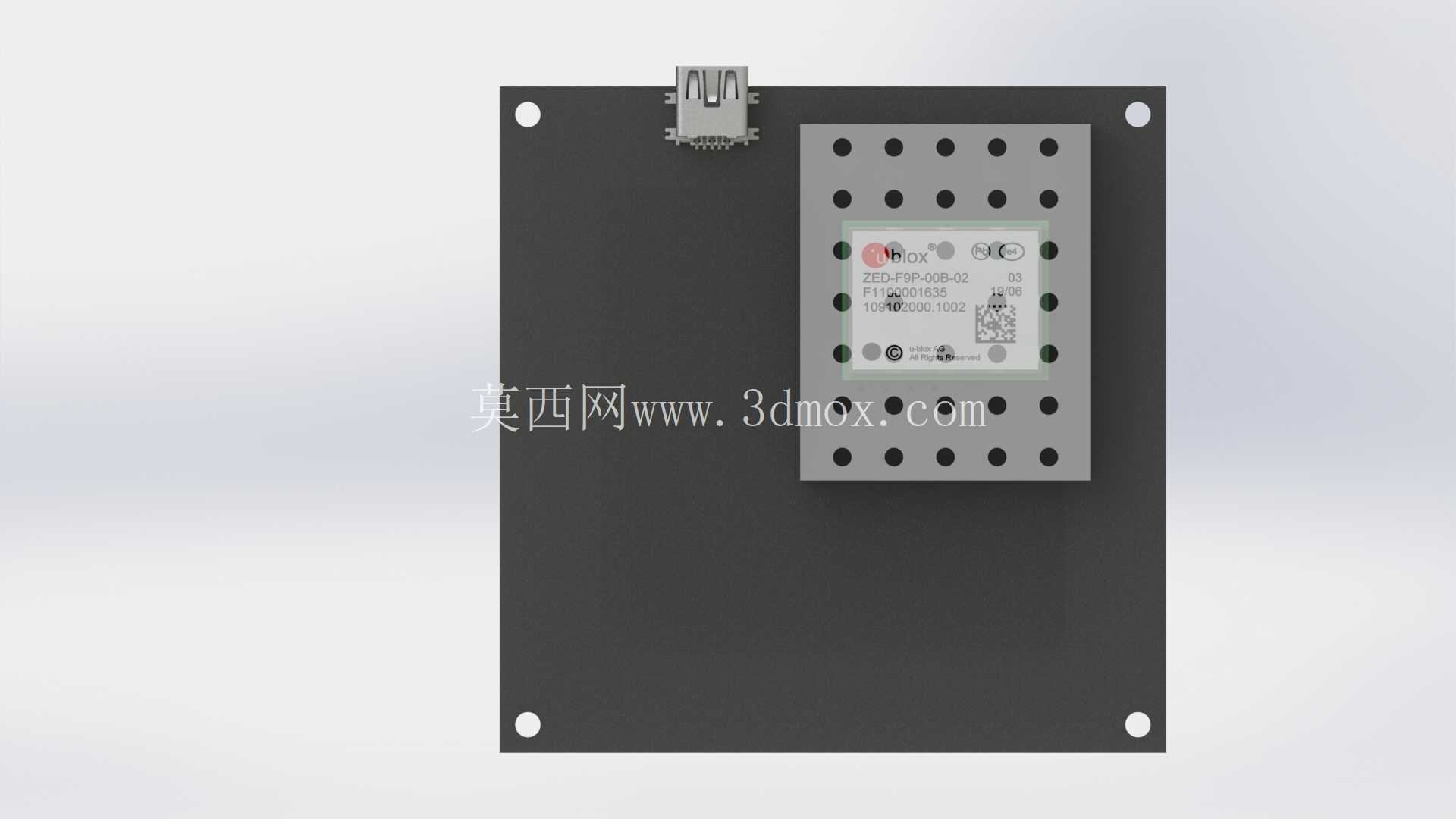

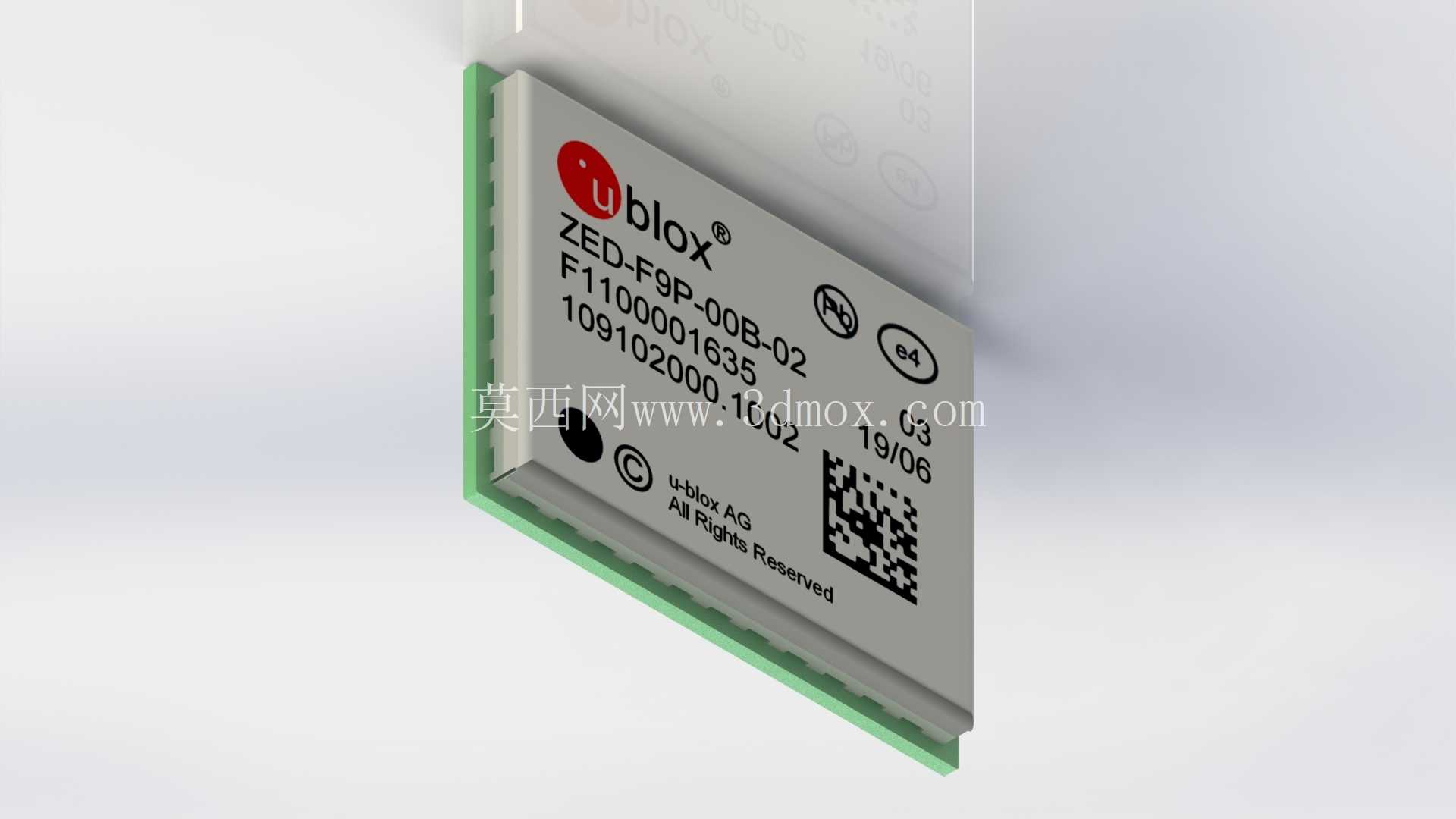

　　板上的金属屏蔽罩是结构设计的重点，覆盖了核心射频与基带电路区域，屏蔽罩采用0.3mm厚的洋白铜材质，侧面预留了焊接固定的卡扣位，和PCB上的屏蔽焊盘实现整圈连续焊接，既可以阻隔外部电磁干扰进入射频电路，也能避免板上高速数字电路的辐射向外泄漏，满足EMI防护的设计要求；屏蔽罩顶面做了阵列式散热通孔，孔径1.5mm，孔间距3mm，在不破坏屏蔽连续性的前提下提升核心芯片的散热能力，长时间满负荷工作时核心芯片的温升可以控制在合理区间，不会因为过热导致定位频偏。

　　磁力计的布置位置经过反复优化，刻意远离板上的大电流走线、USB接口的电源回路以及屏蔽罩的金属边缘，避免硬磁、软磁干扰影响磁力计的航向测量精度，磁力计周边的PCB区域没有铺铜，减少金属涡流对磁场检测的影响，同时在板上丝印了清晰的坐标轴标识，和磁力计的轴向严格对齐，方便集成时做航向校准。板卡的电源输入部分做了独立的滤波区域，在接口入口处布置了π型滤波电路，不同电压域的供电回路做了分割处理，数字地和模拟地通过磁珠单点连接，避免数字电路的开关噪声耦合到射频供电回路，影响接收灵敏度。

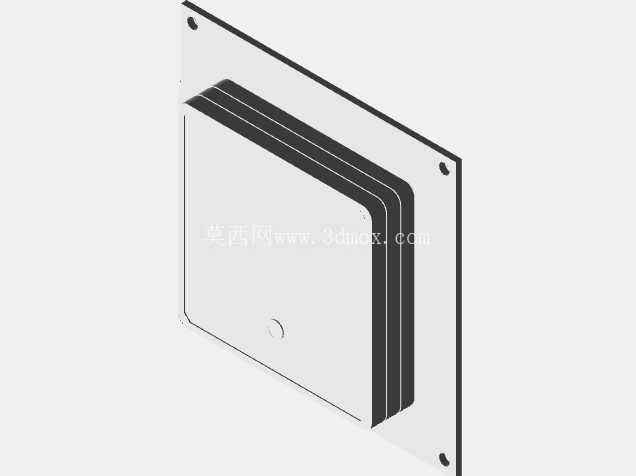

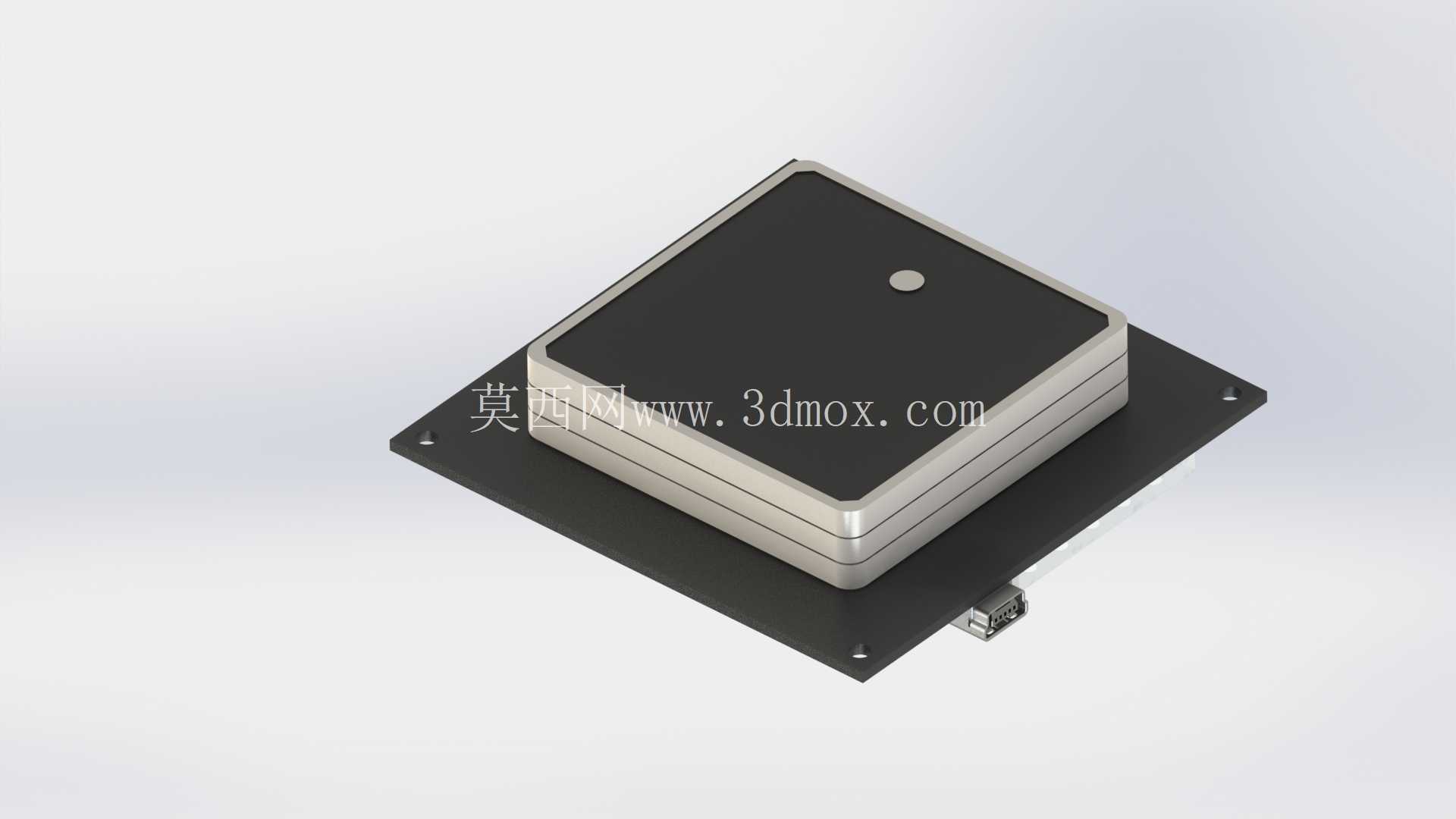

　　安装边界方面，板卡整体厚度控制在1.6mm标准PCB厚度，加上屏蔽罩、接口的总高度不超过8mm，适配大部分紧凑型定位终端的内部安装空间，板边到走线的距离预留了2mm的安全间距，做绝缘处理时不会出现高压击穿的风险。在实际应用场景中，这款接收板既可以作为基准站的核心接收模块，固定安装在户外开阔点位持续输出差分修正数据，也可以集成在移动测绘设备、农业自动驾驶农机、无人机航测吊舱里作为流动站接收端，实现数秒内的厘米级定位收敛；多频段支持的特性让它在遮挡环境下也能保持足够的卫星跟踪数量，不会因为部分频段信号遮挡就丢失固定解。做三维建模时，所有接口的安装尺寸、屏蔽罩的凸台高度、固定孔的位置公差都严格按照实际器件的datasheet做1:1还原，甚至连板上丝印的定位标识、接口定义标注都做了对应呈现，方便结构工程师在做整机装配时直接调用模型做干涉检查，不需要反复核对实物尺寸调整安装位，减少集成阶段的结构改模次数。
