cinewhoop穿越机配套握持手柄结构设计

这款适配lumenier X4与X8机型的cinewhoop pro手柄，是针对室内近景航拍、狭小空间穿越飞行场景开发的操控辅助部件，核心作用是在无遥控器挂载、手持起降或者近距离调参时，给操作人员提供稳定的握持受力点，避免直接触碰机身上的图传天线、桨叶保护罩等精密部件，减少调参或者手持拍摄过程中对飞控接线、摄像头角度的误碰干扰。

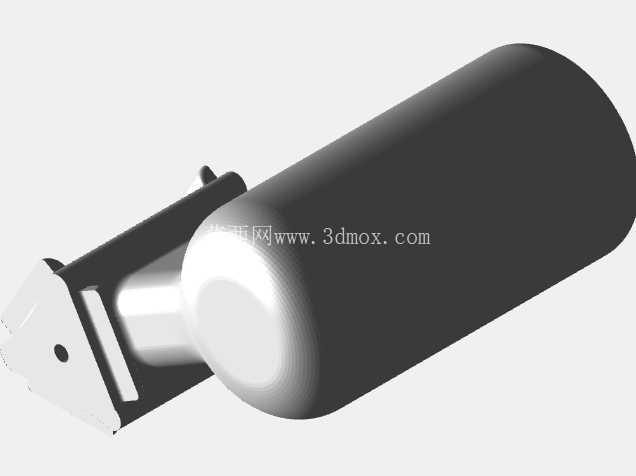

从结构设计逻辑来看，整体采用圆柱握持段加前端快装卡接段的两段式布局，圆柱握持段的直径参考成年人手掌抓握的人机工程尺寸设定，表面做哑光防滑的曲面处理，没有多余的棱角凸起，长时间握持不会产生局部压痕，握持段末端做圆弧收边，避免手持移动时剐蹭衣物或者操作人员手腕。前端的卡接结构直接对应穿越机机身底部的安装卡槽，不需要额外的螺丝或者快拆扣辅助，对准卡槽推入即可完成锁定，拆卸时只需要按压卡接侧的弹性锁舌就能直接分离，整个拆装过程不需要借助额外工具，在外场作业时可以快速完成手柄与机身的装拆切换，不会耽误航拍作业的窗口期。

安装边界方面，前端卡接段的定位凸台尺寸与机身底部的安装槽完全匹配，装入后手柄与机身的同轴度误差控制在0.2mm以内，不会出现装夹偏斜导致手持时机身重心偏移的问题；卡接结构的锁止行程做了限位设计，推入到位后会有明确的触感反馈，避免安装不到位导致手持时机身滑落。握持段的长度覆盖手掌从掌心到指根的抓握范围，操作人员单手握持时，食指可以自然搭在机身侧面的模式切换按键位置，不需要调整手型就能完成飞行模式切换、录制启停等操作，适配外场快速作业的操作习惯。

实际应用场景中，除了手持起降和近距离调参，这款手柄还可以搭配桌面固定支架使用，将手柄插入支架的固定孔位后，就能把穿越机固定在桌面进行桨叶动平衡调试、图传信号测试等地面调试工作，不需要额外配置专用的机身固定夹具，减少外场需要携带的辅助工具数量。结构强度方面，握持段采用中空设计，在保证整体结构刚性的前提下尽可能降低自重，不会给穿越机增加过多的额外负载，即使临时带着手柄做短距离的低空飞行测试，也不会明显影响飞行器的重心配平；卡接段的受力部位做了局部加厚处理，反复拆装的疲劳寿命可以满足高频次外场作业的使用需求，不会因为多次插拔出现卡接松动、锁舌断裂的问题。

细节设计上，手柄与机身接触的端面做了微凸的橡胶缓冲垫，安装到位后缓冲垫会被轻微压缩，既可以避免硬质塑料与机身碳板直接接触刮花机身表面，也能消除卡接间隙带来的旷量，手持移动时机身不会出现轻微晃动。握持段的内部预留了穿线空间，如果后续需要拓展手持供电、外接图传屏幕等功能，可以直接从手柄内部走线，不需要在机身外部额外缠绕线材，保持整体外观整洁的同时也避免线材外露勾挂到障碍物。整体外形没有多余的装饰结构，所有曲面过渡都服务于握持手感和结构强度，没有为了外观造型牺牲实际使用的便利性，完全围绕穿越机外场作业的实际操作需求做结构优化。
