双铰耳斜座式导向支撑构件

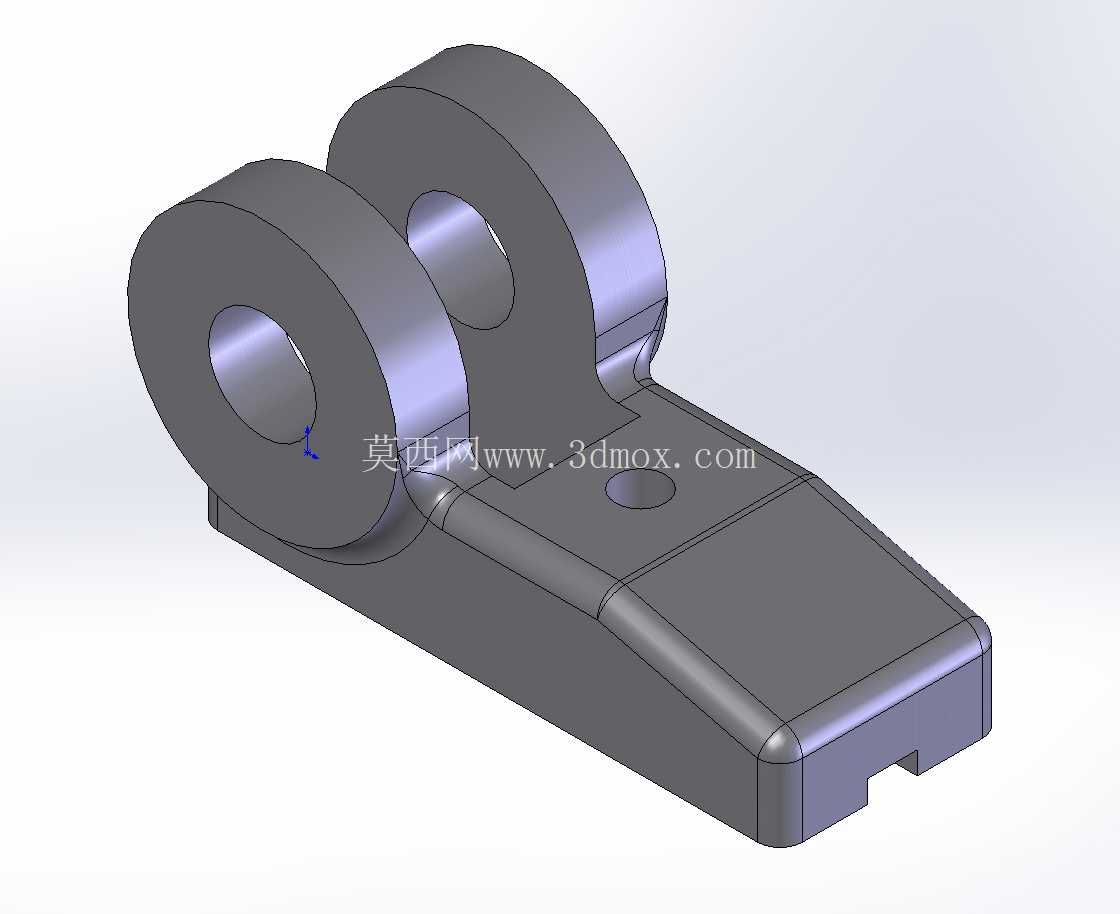

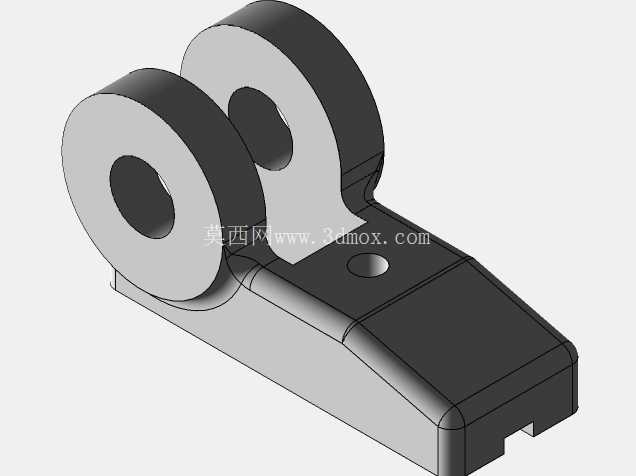

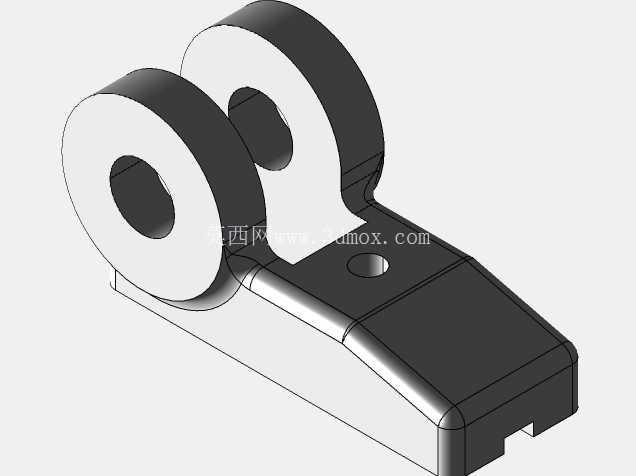

　　该导向支撑构件多用于自动化生产线的直线运动副导向限位、工装夹具的行程导向、输送设备的侧部导向定位场景，在往复运动机构中承担运动轨迹约束、侧向载荷承载的作用，可避免运动部件在行程中出现偏摆、窜动问题，保障运动精度与运行稳定性。构件主体采用一体式斜座结构设计，底座部分为带安装槽的矩形结构，底部开设的通槽可适配T型螺栓快速安装固定，安装时无需在安装面额外加工螺纹孔，可沿槽方向调整安装位置，适配不同的安装间距需求，底座边缘做了圆角过渡处理，可避免安装过程中应力集中导致的底座开裂问题，同时减少装配时的锐边划伤风险。

　　上部设置两个同轴的铰耳安装孔，孔位经过同轴度公差约束，可穿装销轴与配套的运动摆臂、导向轮组件连接，两个铰耳的间距经过匹配计算，可保障销轴安装后的受力均匀性，避免单侧受力导致的销轴弯曲变形，铰耳与底座之间采用大圆弧过渡连接，可有效分散铰耳承受的径向载荷，避免连接位置出现应力断裂问题。底座顶面设置有一个定位凹孔，可安装定位销或者紧定螺钉，用于锁定穿装在铰耳孔内的销轴轴向位置，防止销轴在往复运动过程中出现轴向窜动脱落。从安装边界来看，底座的长宽尺寸适配常规的工业铝型材安装面，可直接固定在40系列、50系列铝型材的T型槽面上，铰耳的中心高度经过优化，可适配多数常规行程的导向轮、摆臂组件的安装高度需求，无需额外加装垫高块调整高度。

　　设计过程中优先考虑了构件的受力合理性，斜向的支撑筋结构从底座端部延伸至铰耳下部，在不增加过多整体重量的前提下提升了构件的抗弯、抗扭强度，相比直角支撑结构，斜筋结构可将铰耳承受的侧向载荷更顺畅地传递至底座安装面，减少应力集中点。构件的所有外露棱边均做了倒角处理，既可以去除加工毛刺，也能在装配过程中起到导向作用，方便配套部件的快速对位安装。铰耳内孔可根据实际使用需求加装铜套或者直线轴承，提升销轴运动时的耐磨性能，延长构件的整体使用寿命，当用于粉尘较多的车间场景时，还可在铰耳外侧加装防尘端盖，避免粉尘进入孔内加剧销轴磨损。

　　该构件的结构紧凑，安装占用空间小，可在狭小的设备内部空间完成布置，不会与周边的运动部件产生干涉，在非标自动化设备改造、小型输送线搭建、工装夹具升级等场景中都能适配使用，不需要对原有设备结构做大规模改动，仅需通过螺栓固定即可完成加装，可快速解决原有设备运动部件偏摆、导向精度不足的问题。
