球形蜗轮蜗杆传动套件结构设计

在重载低转速传动场景中，普通圆柱蜗杆副的接触应力集中问题一直是影响传动寿命的核心痛点，球形蜗轮蜗杆套件正是针对这一工程痛点优化的传动结构，目前在冶金设备的回转驱动、起重机械的变幅机构、精密回转工作台的分度单元中都有成熟应用。这类传动结构的核心优势在于啮合过程中齿面接触区域为面接触而非线接触，单位面积承载压力远低于常规圆柱蜗杆副，在相同模数、中心距参数下，额定输出扭矩可提升30%以上，同时啮合冲击更小，运行噪音更低，适合需要正反转频繁切换的传动工位。

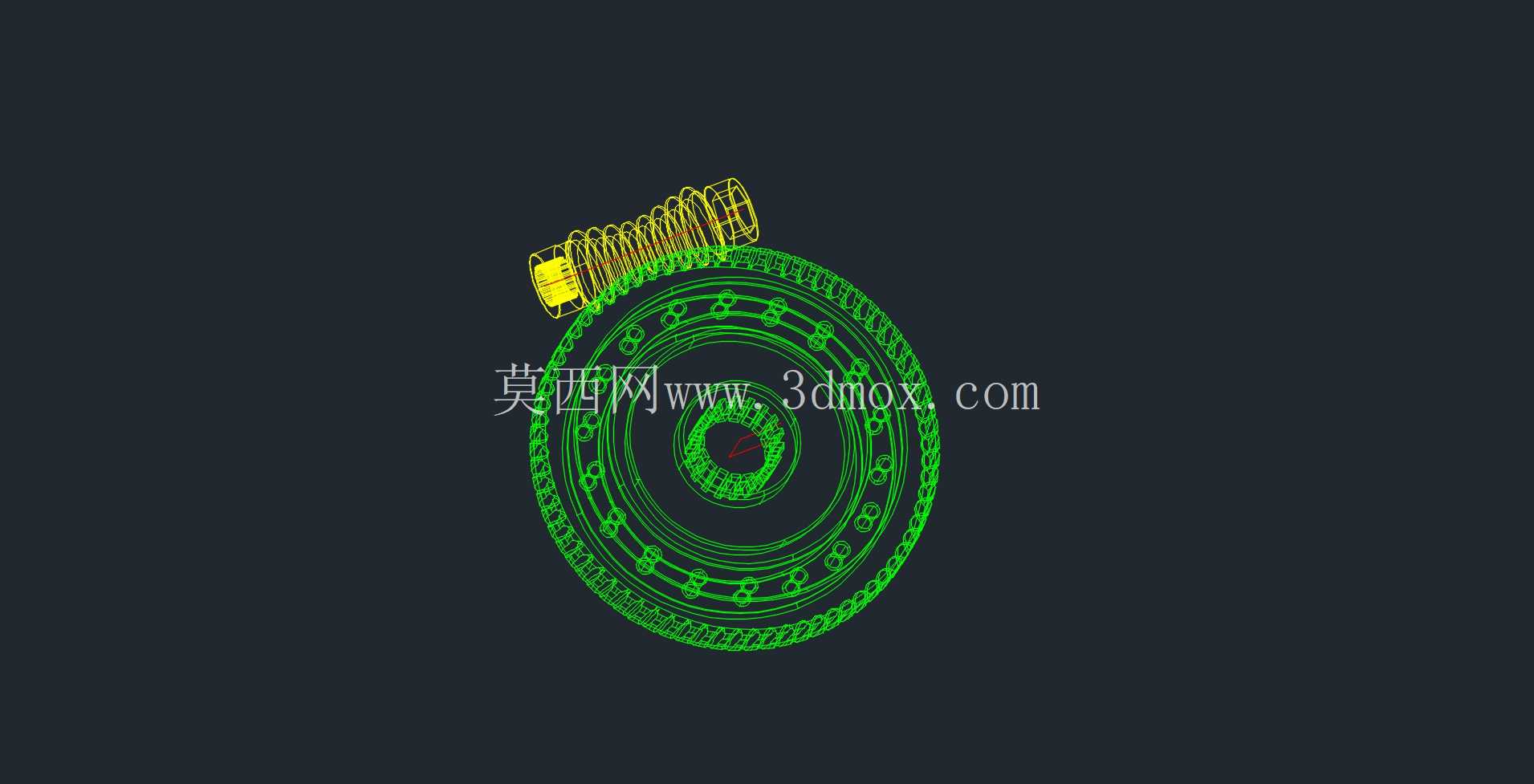

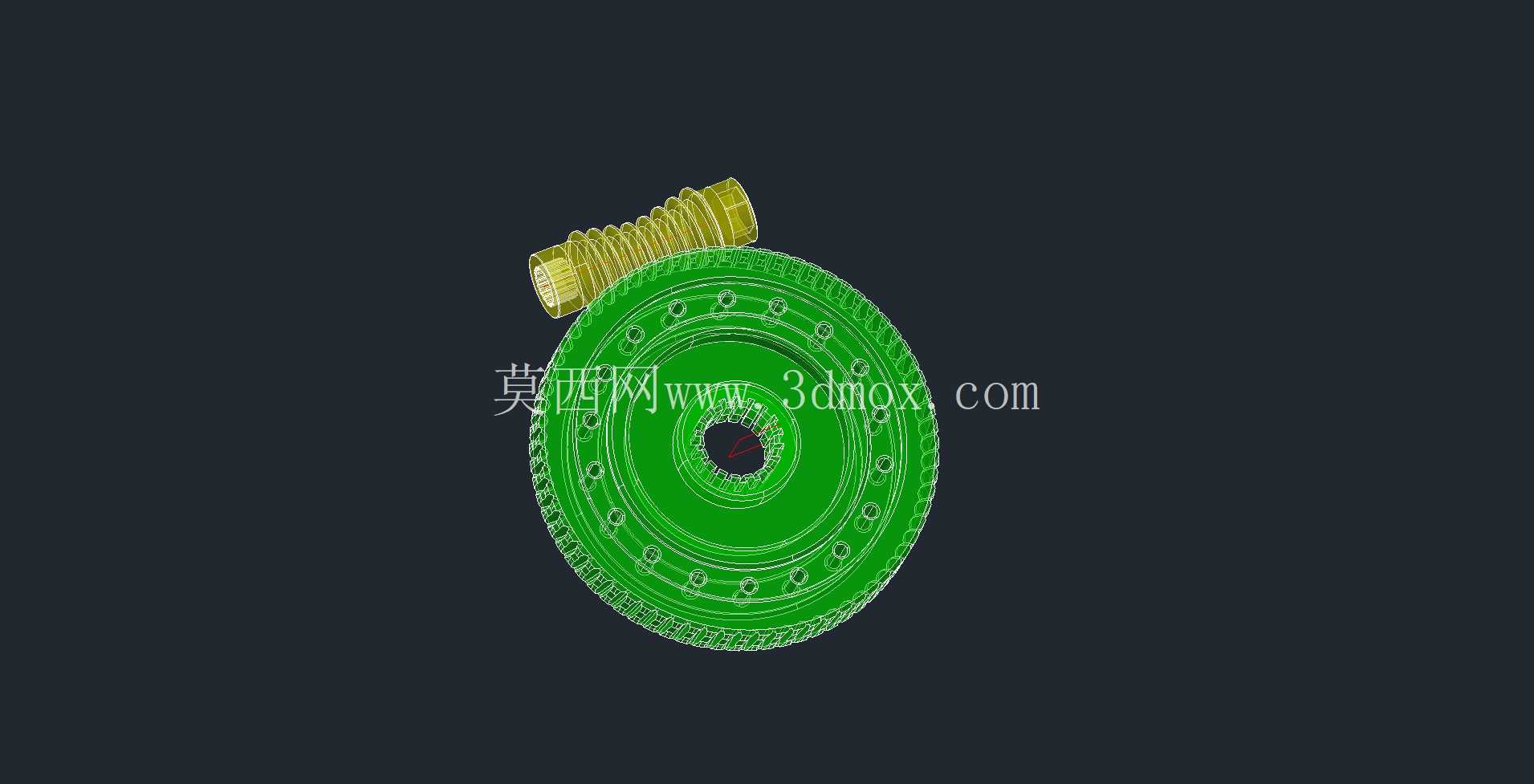

从结构设计逻辑来看，这套套件的蜗轮采用球形轮廓的齿圈设计，齿向沿蜗轮球面弧度分布，蜗杆的齿形则匹配蜗轮球面的包络角度做修形处理，装配时蜗杆轴线与蜗轮轴线空间垂直交错，中心距的公差带控制在IT6级精度区间，避免啮合间隙过大导致回差超标，或是间隙过小出现卡滞、齿面磨损加剧的问题。蜗轮本体采用辐板式结构，外圈轮缘部分预留了均匀分布的安装孔，可通过螺栓直接与输出端的回转法兰、负载转盘连接，中心的轴孔设计有键槽结构，能够与输出轴实现周向固定，传递额定扭矩时不会出现相对滑移。蜗杆部分采用整体式轴齿结构，两端预留了轴承安装轴颈，可匹配深沟球轴承或是圆锥滚子轴承做支撑，轴端可根据安装需求设计联轴器连接位，直接与驱动电机、减速单元的输出端对接。

在安装边界的尺寸把控上，设计时需要重点关注三个核心尺寸参数：一是蜗杆与蜗轮的中心距，这一参数直接决定啮合接触斑点的位置，装配时需要通过调整垫片组的厚度来校准中心距偏差，保证接触斑点位于蜗轮齿面的中部区域，避免偏载导致的局部齿面过早磨损；二是蜗轮的齿顶圆直径与安装孔的分布圆直径，这两个尺寸决定了套件能够适配的安装腔体尺寸，设计安装座时需要在蜗轮齿顶圆外侧预留至少2mm的安全间隙，避免运行过程中齿圈与腔体发生剐蹭；三是蜗杆的轴向安装尺寸，需要保证蜗杆的啮合段长度完全覆盖蜗轮的齿宽范围，避免出现啮合长度不足导致的承载能力下降。

实际应用选型时，这类球形蜗轮蜗杆套件通常用于传动比在10-60区间的动力传递场景，相比普通圆柱蜗杆副，它的传动效率可提升5%-8%，同时齿面的润滑条件更好，因为球形啮合面能够储存更多润滑脂，在低速重载工况下不容易出现干摩擦问题。设计建模过程中，蜗轮的齿形生成需要严格按照包络运动轨迹做扫掠处理，不能直接套用普通蜗轮的齿形参数，否则会出现啮合干涉、传动卡滞的问题；蜗杆的齿形修形量需要根据传动比、中心距做匹配计算，齿顶与齿根的间隙控制在0.2倍模数左右，既保证足够的接触强度，也预留热膨胀的余量。

在设备集成时，这套传动套件的润滑方式通常采用脂润滑，安装座的腔体需要设计密封结构，避免润滑脂泄漏同时阻挡外界粉尘进入啮合区域；支撑轴承的选型需要同时承受径向载荷与一定的轴向载荷，因为蜗杆传动过程中会产生较大的轴向分力，若轴承轴向定位不足，会导致蜗杆轴向窜动，增大传动回差，影响传动精度。对于需要精准分度的应用场景，比如回转工作台、精密焊接变位机，还可以通过调整啮合侧隙的方式，将回差控制在1弧分以内，满足精密传动的精度要求。
