机油滤清器连接基座结构设计

在车用内燃机的润滑回路里，这个部件承担着滤清器与机体主油道之间的衔接功能，日常维保场景中，机滤需要定期拆卸更换，连接座的结构合理性直接决定了维保操作的便利性，以及油路密封的长期可靠性。从实际装车工况来看，该部件安装在发动机缸体侧部的预留安装面上，需要同时对接缸体上的主油道进油口、出油口，以及机油滤清器的对应接口，还要兼顾周边管路、传感器的布置避让，避免与发动机外围的发电机、空调压缩机、转向助力泵等附件产生运动干涉。

设计阶段首先要梳理油路的通径匹配，进油通道需要将缸体主油道输送来的带杂质机油导入滤清器内腔，出油通道则要将经过滤后的洁净机油导回主油道去往各润滑点位，两个通道的内壁需要做圆滑过渡处理，避免出现直角台阶造成的机油流动阻力增大，局部紊流还可能带来机油压力异常波动，影响润滑系统的整体稳定性。安装面的平面度要求控制在0.05mm以内，配合耐油橡胶密封垫实现静密封，防止高压机油渗漏，多个安装孔的位置度公差需要严格匹配缸体与滤清器的安装孔位，避免装配时出现螺栓强制对位造成的部件应力变形，长期使用下出现密封失效问题。

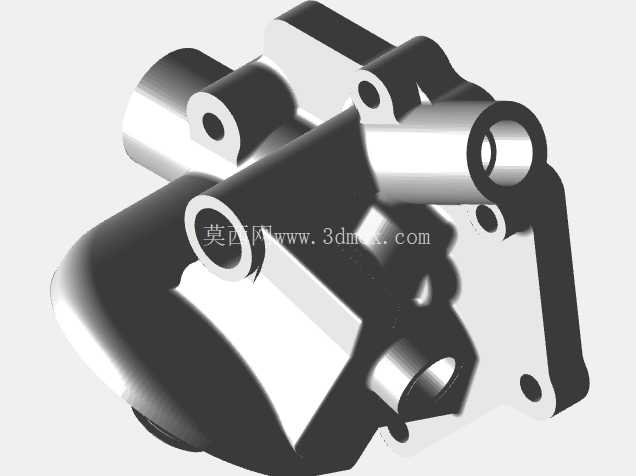

从结构外形来看，主体采用一体化铸造成型后做机加工处理，多个凸台结构分别对应滤清器安装接口、缸体固定点位、以及可选装的机油压力传感器、机油温度传感器的安装螺纹孔，不同车型的配置差异下，这些预留接口可以灵活适配不同的传感器布置方案，不需要重新开模制作主体结构，降低了零部件的通用化成本。部件的壁厚设计兼顾了强度与轻量化要求，油路通道周边的壁厚做局部加厚处理，承受机油泵输出的脉冲压力时不会出现开裂变形，非受力区域则适当缩减壁厚，降低整体重量的同时也减少了铸造环节的材料消耗。

安装边界的校核是这类部件设计的核心环节之一，除了自身的安装孔位匹配，还要考虑机滤拆装时的操作空间，预留出机滤扳手的转动余量，避免维保人员更换机滤时需要拆卸周边其他附件，增加不必要的维保工时。同时部件的外轮廓需要避让发动机运行时的振动位移空间，发动机在悬置上的正常跳动、以及整车行驶中的颠簸变形，都不能让连接座与周边部件发生磕碰摩擦。油路接口的螺纹规格统一采用通用的管螺纹标准，密封面采用锥面加密封圈的结构，既保证密封可靠性，也方便售后维修时的配件替换，不需要使用特殊规格的密封件或紧固件。

实际使用中，这个部件长期接触高温机油，工作温度范围覆盖-30℃到120℃，材料选用铝合金材质兼顾导热性与强度，既可以快速传导机油热量避免局部过热，也不会像铸铁部件那样长期使用后出现锈蚀问题，影响密封面的平整度。表面做阳极氧化处理，抵御机油中的杂质、添加剂带来的腐蚀，延长部件的使用寿命。内部油路的拐角处做圆弧过渡，避免长期使用后杂质在拐角处沉积，造成油路通径变小、机油压力不足的问题。固定螺栓的排布采用对称布置方式，拧紧时可以让密封垫受力均匀，不会出现局部压合过紧导致密封垫早期损坏，或是局部压合不足出现渗漏的情况。
