Orbea自行车信号扩展器线缆卡口保护帽

这款保护帽针对电助力自行车外置信号扩展器的线缆连接端设计，核心解决户外骑行场景下，线缆接插件长期暴露带来的各类失效问题。日常骑行中，自行车会经过泥泞路段、扬尘路面，遇到雨天溅水、高压洗车冲淋，甚至长途颠簸中的砂石磕碰，外露的多针信号接插件一旦进入泥沙、积水，轻则出现信号传输中断，导致增程器功率输出异常，重则造成接插件针脚氧化腐蚀，需要整套更换信号线缆与扩展器接口，维修成本较高。

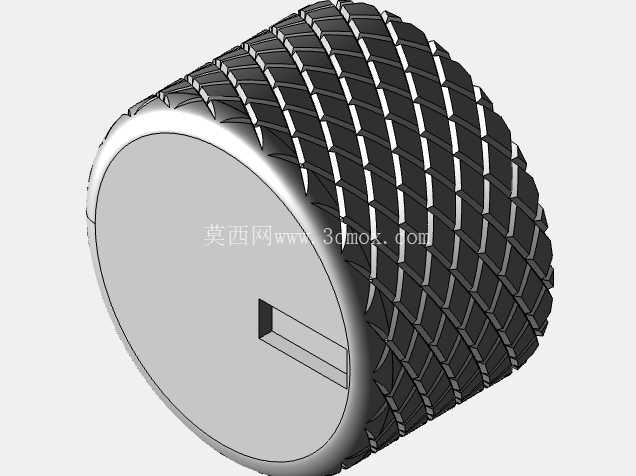

从结构设计来看，保护帽采用卡口式快装结构，与接插件外圈的定位卡槽完全匹配，无需额外工具即可完成拆装，旋转卡合到位后能形成稳定的轴向压紧力，配合内侧的环形密封槽，可在接口处形成可靠的密封屏障，阻挡粒径0.1mm以上的粉尘进入，同时满足日常骑行的防泼溅要求。保护帽外侧设计有菱形滚花纹理，即使在戴骑行手套、手部沾有泥水的情况下，也能获得足够的旋转摩擦力，不会出现打滑难以拆装的问题。内侧的环形限位台阶，刚好贴合接插件的绝缘基座端面，卡合到位后会有清晰的触感反馈，避免出现安装不到位导致的防护失效。

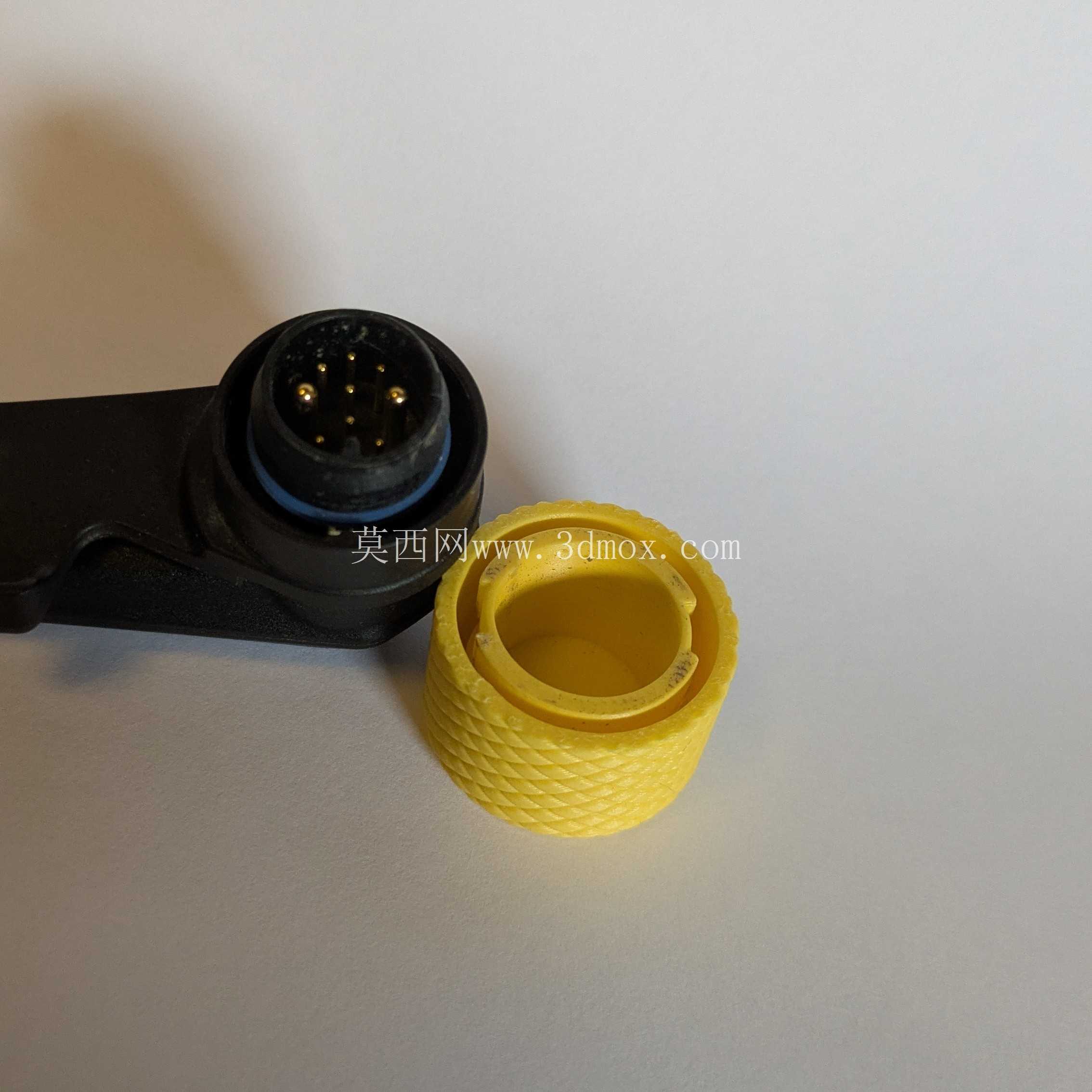

安装边界方面，保护帽的整体外径与接插件外圈最大直径保持一致，不会额外增加接口处的径向尺寸，避免在自行车支架的走线槽内出现卡滞，也不会与周边的线管、车架固定件产生运动干涉。轴向安装高度控制在接插件端面外8mm范围内，不会过度突出，减少骑行过程中被外力剐蹭脱落的概率。保护帽的内侧空腔完全避让接插件的插针区域，安装过程中不会触碰插针，避免造成插针弯曲、移位的装配损伤。

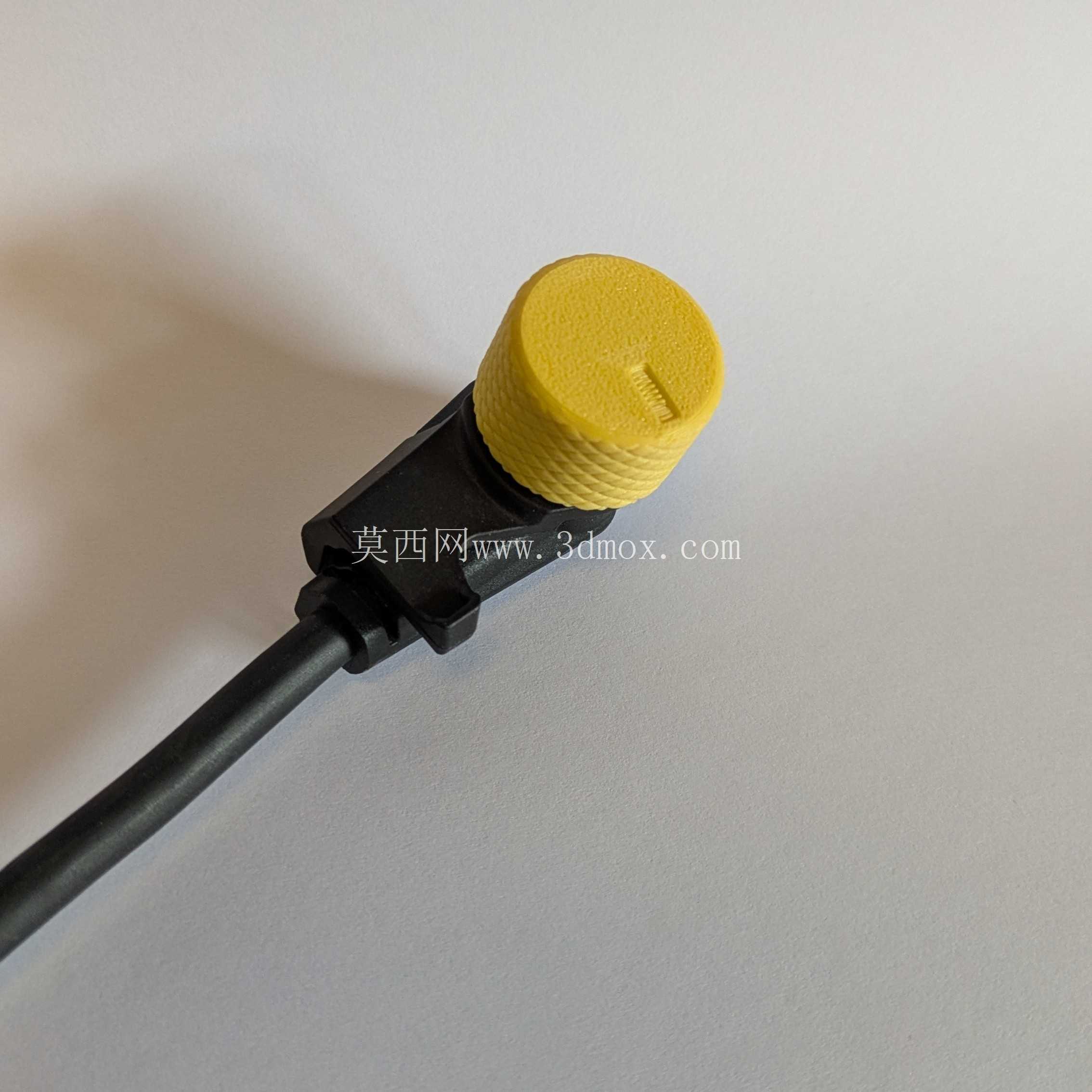

在实际使用场景中，当用户需要将电池与增程器线缆留在自行车支架上，无需每次拆卸整套线缆时，只需将保护帽卡合在空置的接插件端，即可完全覆盖裸露的金属插针与接缝位置，不管是长途穿越中的扬尘、林道骑行的泥水飞溅，还是日常停放时的落灰、意外淋水，都能有效阻隔污染物进入连接部位。保护帽的材质选用耐候性工程塑料，可适应-20℃到60℃的户外使用温度范围，长期紫外线照射下不会出现脆化开裂，卡口部位的反复拆装寿命可达千次以上，完全覆盖电助力自行车的全使用周期。

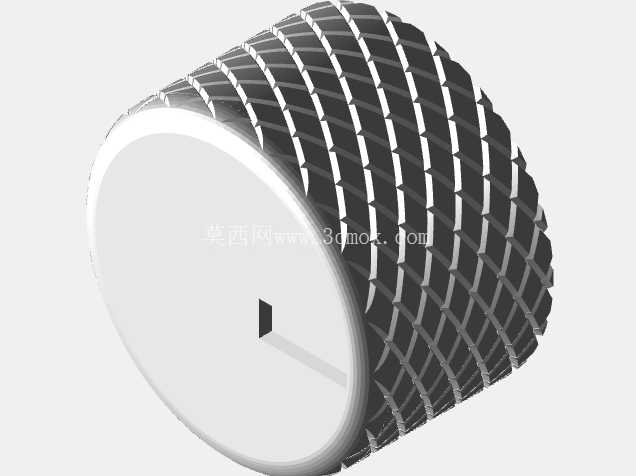

从建模逻辑来看，整个结构优先保证与原有接插件的配合精度，卡口的卡槽角度、深度均按照原厂接插件的尺寸公差做适配设计，单边预留0.1mm的装配间隙，既保证卡合的顺畅度，又不会出现松旷晃动的问题。外侧的滚花采用等距菱形纹理，深度控制在0.3mm，既保证摩擦力，又不会因为纹理过深积累难以清理的泥污。保护帽的边缘做了R0.5mm的圆角处理，没有尖锐棱角，拆装时不会划伤手部，也不会刮蹭周边的线管外被。
