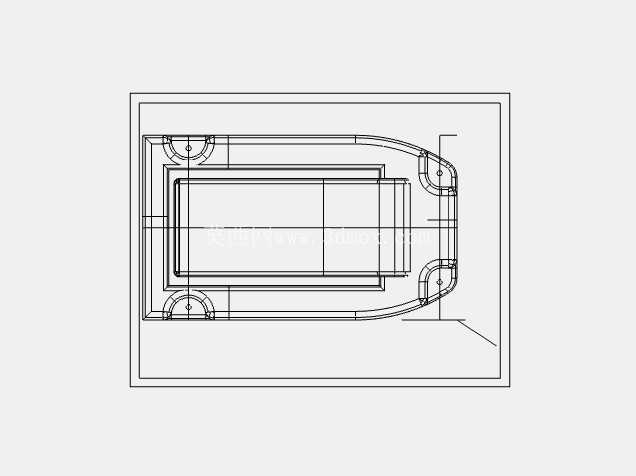

适配Carado15房车折叠水槽淋浴固定支架

　　在自行式露营房车的卫浴空间设计中，折叠式水槽是兼顾空间利用率与使用功能的常见配置，这类水槽通过翻转折叠结构，在非使用状态下可贴靠墙面收纳，能将原本局促的卫浴区域释放出更多通行或置物空间，但在长期实际使用中，固定折叠水槽的原厂支架往往会因为频繁开合受力、行车过程中的持续振动、卫浴环境温湿度交替变化出现应力断裂问题，一旦支架失效，折叠水槽无法保持固定位置，行车过程中会出现晃动异响，使用时也无法稳定支撑水槽承重，直接影响卫浴模块的正常使用。本次设计的替代固定支架，完全针对Carado版15车型的折叠水槽安装位做适配开发，从结构受力层面解决原厂支架易断裂的痛点。

　　从实际安装边界来看，该支架完全匹配原车安装点位的孔距与空间轮廓，不需要对原车的墙面预埋安装座、水槽连接端做任何二次打孔或切削修改，替换时仅需拆除断裂的原厂残件，将新支架对准原有安装位即可完成固定，安装后支架与水槽连接端的配合间隙控制在0.2mm以内，不会出现旷量晃动。设计过程中首先对原厂断裂支架做了失效分析，原厂支架为了控制注塑成本，在受力转折位置做了壁厚减薄处理，且加强筋的排布方向与开合受力方向存在夹角，长期反复受力后会在壁厚最薄的位置出现应力集中，最终引发断裂。

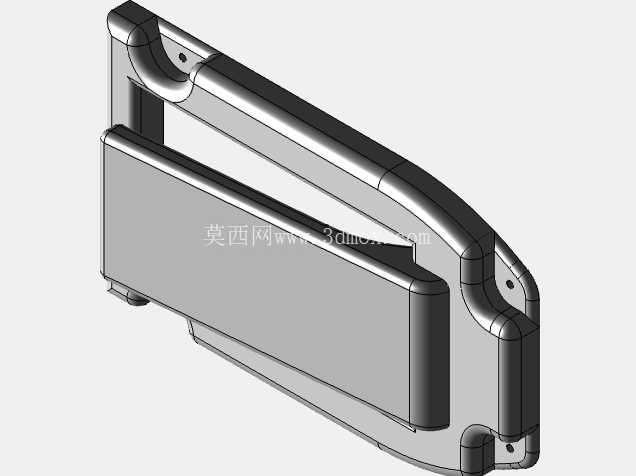

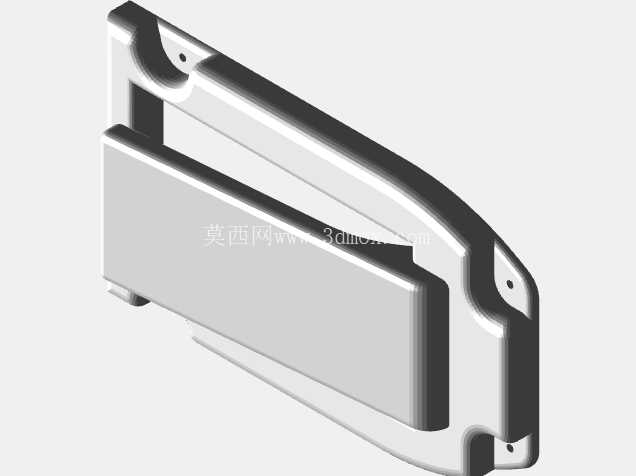

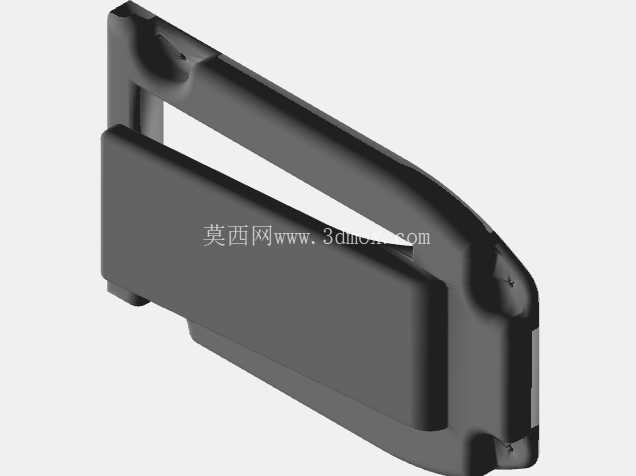

　　针对这一问题，新支架在转折受力位置将壁厚均匀增加1.5mm，同时调整加强筋的排布走向，让筋位方向与支架开合时的主受力方向保持一致，将局部应力峰值降低40%以上，从结构根源上避免长期使用后的断裂风险。外形上支架采用与原车卫浴区域风格统一的哑光黑流线型轮廓，边缘做了R3圆角处理，既不会在狭小的卫浴空间内形成尖锐凸起造成磕碰，也能和周边的塑料内饰件视觉风格保持协调，不会出现替换件的突兀感。支架的夹持端做了适配水槽连接轴的弧形卡槽设计，卡槽内侧预留了0.1mm的微变形余量，安装时可以顺畅卡入水槽的连接转轴，卡入后转轴与卡槽的配合面贴合度达到90%以上，开合过程中受力均匀传递到整个支架主体，不会出现局部受力过载的情况。在实际使用场景中，该支架不仅要承担折叠水槽展开后的静态承重，还要承受车辆行驶过程中不同路况下的振动冲击，因此在支架与墙面安装座的连接位置，设计了嵌入式的限位凸台，安装后凸台会卡入墙面安装座的预留凹槽内，即使固定螺丝出现轻微松动，支架也不会出现移位脱落，大幅提升长期使用的可靠性。针对卫浴环境长期接触水汽、清洁化学品的使用场景，支架的结构设计避免了容易积水的凹槽死角，所有表面都做了顺滑过渡，日常使用中溅到的水会顺着曲面自然流下，不会在局部积存造成腐蚀或霉菌附着。

　　从安装操作的角度来看，整个支架的结构没有复杂的卡扣或异形连接结构，普通用户仅用常规的十字螺丝刀就可以完成替换安装，不需要专用工具，也不需要对原车结构做任何破坏性修改，替换后的支架开合手感与原厂件一致，不会出现过紧卡滞或过松晃动的问题，折叠水槽展开后可以保持稳定的水平状态，放置洗漱用品、接水使用时不会出现倾斜侧翻，收纳时支架可以随水槽顺畅贴靠墙面，不会出现干涉卡滞，完全恢复原车折叠水槽的设计使用功能，同时在结构强度上比原厂件有明显提升，能够适应房车长期户外出行、复杂路况行驶的使用需求。
