实验室管道快装固定夹持装置

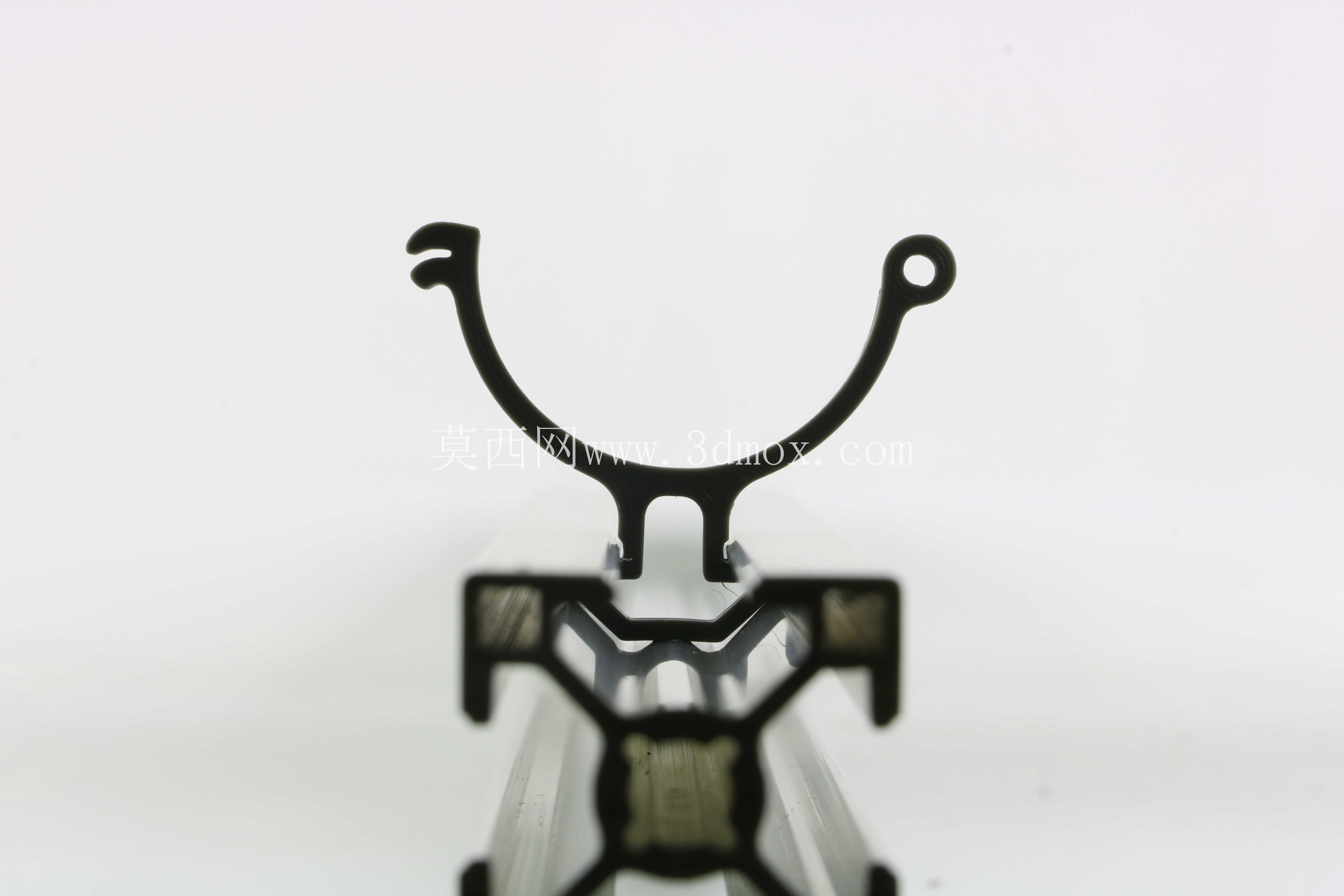

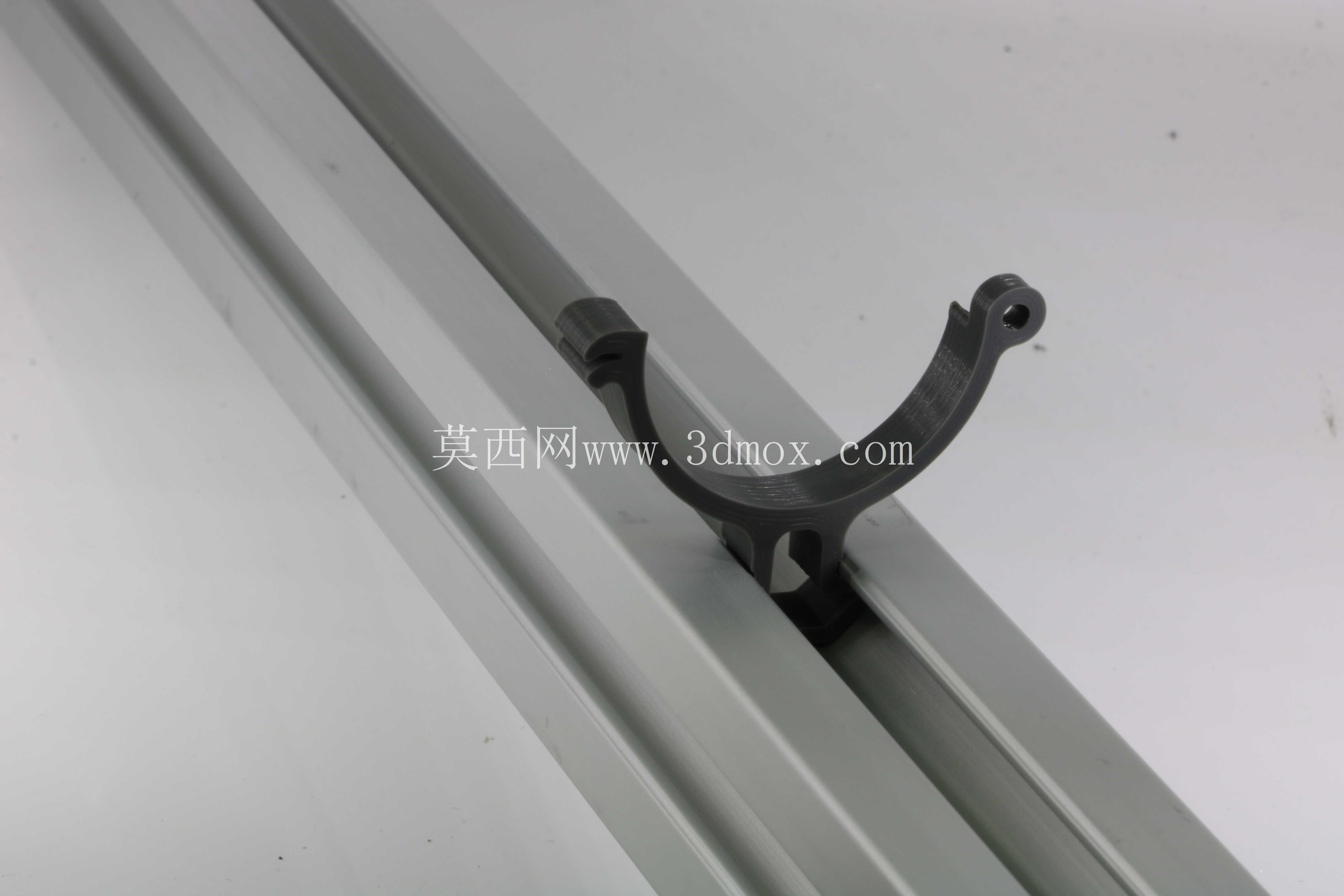

　　在理化分析、生物实验、流体测试类实验室场景中，气路、液路管路的布设固定一直是容易被忽略却直接影响实验稳定性的细节——传统的扎带固定存在拆装不便、调整位置需剪断重扎的问题，定制金属管夹则存在加工周期长、适配管径范围窄、与铝型材实验架安装兼容性差的痛点，这款快装式管道夹持结构正是针对这类实际使用需求开发的适配构件。从结构设计逻辑来看，整个夹持件采用分体式抱合结构，主体分为固定基座、开合抱环、锁止卡扣三个功能部分，固定基座底部开有与标准工业铝型材槽宽匹配的卡接凸台，不需要额外打孔或者使用转接件，直接卡入铝型材的T型槽内即可完成基座固定，安装时可以沿着型材槽道任意滑动调整位置，调整到位后依靠卡扣的预紧力即可实现位置锁定，不需要额外拧紧紧固件，在频繁调整管路布局的实验场景中，能大幅减少布设调整的工时消耗。

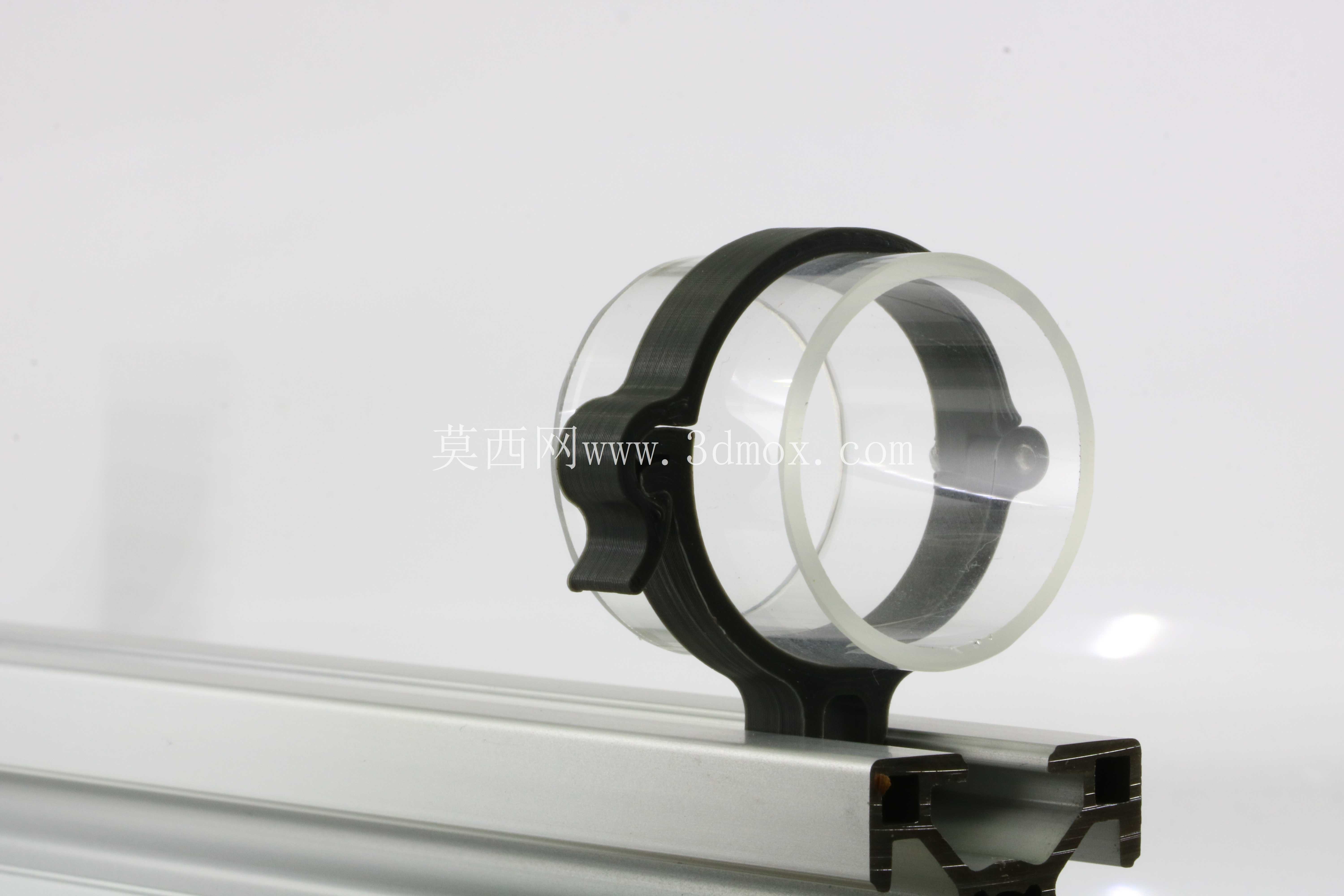

　　抱环部分采用半透明柔性材质与刚性支撑环结合的设计，内壁做了微圆弧过渡处理，不会像硬质金属夹那样在夹紧时对PVC、硅胶类软质实验管路造成压痕甚至夹闭管路的问题，有效通径不会因为夹持力出现衰减，能保证气液输送的流量稳定性；抱环的开合角度设计为120度，不需要完全将管路从端部穿入，直接从侧面卡入管路后扣合锁止卡扣即可完成固定，对于已经布设完成的管路改造场景非常友好，不需要拆解现有管路接头就能加装或者调整固定点。

　　锁止卡扣采用偏心凸轮式的锁止结构，扣合时只需要单指按压即可到位，解锁时扳动卡扣侧边的拨片就能快速松开抱环，整个操作不需要借助任何工具，单手即可完成拆装，在需要频繁更换管路、调整实验回路的测试场景中，操作效率远高于传统的螺栓紧固式管夹。从安装边界尺寸来看，这款夹持件适配的管路外径范围在40mm到50mm之间，基座卡接部分适配市面上主流的20系列、30系列工业铝型材，整体安装后突出型材表面的高度不超过65mm，不会占用过多实验台架的操作空间，相邻两个夹持点的布设间距建议控制在800mm到1200mm之间，针对硬质PVC管路可以适当放大间距，针对硅胶、特氟龙这类软质管路可以缩小间距，避免管路因为自重出现下垂弯折影响流体输送。

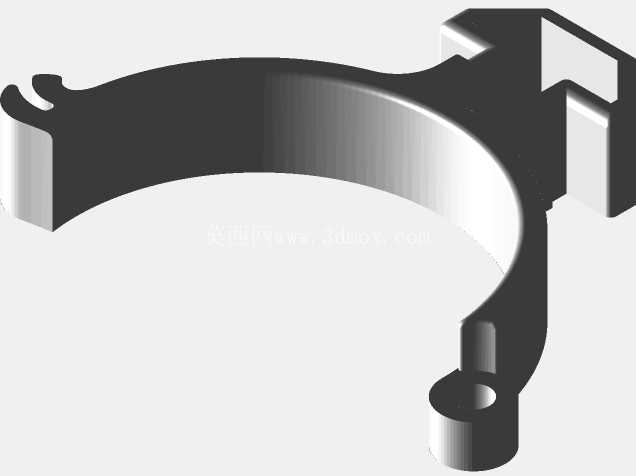

　　在实际使用场景中，这款夹持件除了常规的实验室气液管路固定外，也可以适配通风系统的柔性风管固定、小型设备的线缆束整理固定，抱环内侧的柔性接触面不会损伤管路或者线缆的外保护层，长期使用不会出现老化松脱的问题。整个结构的壁厚做了等强度优化，刚性支撑部分的壁厚控制在3mm，卡扣受力位置做了局部加厚处理，避免反复开合出现疲劳断裂，3D打印制作时不需要额外添加支撑结构，打印完成后只需要简单去除毛边即可直接使用，不需要二次加工处理，对于实验室自行快速制作适配配件非常友好。和传统的管夹结构相比，这款设计没有采用金属嵌件或者弹性橡胶圈作为缓冲，而是通过材质本身的韧性和结构的弧度设计来实现缓冲夹紧，减少了不同材质之间的装配间隙，长期使用不会出现橡胶老化失效、金属件锈蚀污染实验环境的问题，适配洁净实验室的使用要求。在管路布设走向存在变向的位置，可以搭配两个夹持件配合万向转接座使用，实现管路转角位置的固定，避免管路接头位置因为长期受力出现松脱泄漏的问题。
