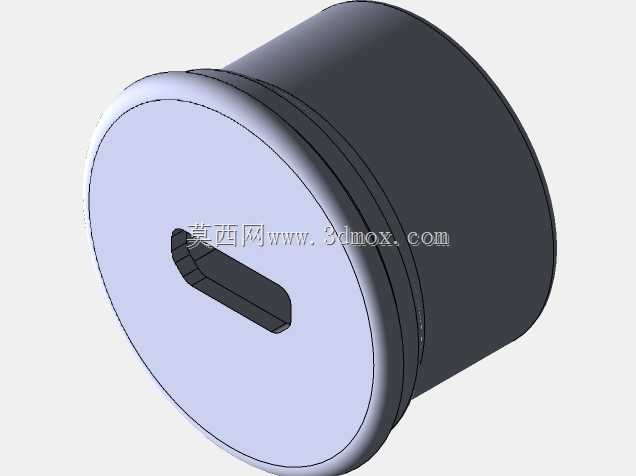

可插拔式微型USB接口防护连接端盖

　　在嵌入式电子设备的外设接口防护设计中，微型USB接口的端盖结构一直是容易被忽略却直接影响设备使用寿命的细节部件，尤其是在工业手持终端、小型检测设备、户外便携采集装置这类需要频繁插拔数据线、同时面临粉尘、潮气侵入风险的使用场景下，适配性良好的可插拔端盖能够有效避免接口引脚积灰、氧化、受外力磕碰变形的问题。这款端盖的设计初衷，就是解决微型USB接口在嵌入式安装到设备壳体后的防护与定位需求，区别于市面上通用的软胶塞结构，这款端盖采用硬质结构设计，插拔过程中不会出现软胶件易拉扯变形、长期使用后松脱掉落的问题。从结构设计逻辑来看，端盖的插接段完全匹配微型USB接口的内部型腔尺寸，插接后与接口内壁的配合间隙控制在0.1mm以内，

　　既能够保证插拔时的阻尼感适中，不会出现过紧难以拔出、过松容易滑落的情况，同时插接到位后端面与设备外壳表面齐平，不会出现突出硌手或者凹陷积灰的问题。端盖的外露边缘做了0.2mm的圆角过渡，避免插拔过程中锐边划伤操作人员手指，同时在端盖的侧面预留了0.5mm深度的防滑纹理，即使操作人员佩戴薄型劳保手套也能顺利完成插拔操作。考虑到部分场景下端盖需要与设备本体做防丢连接，端盖的尾部预留了直径1mm的穿绳孔位，可以搭配0.8mm直径的尼龙绳与设备壳体上的预留挂柱连接，完全避免端盖取下后随意放置丢失的问题。在安装边界的适配性上，这款端盖的整体外轮廓尺寸控制在长8.2mm、宽6.5mm、总厚度3.2mm，能够适配市面上绝大多数壁厚在1.

　　5mm-2.5mm之间的塑料设备外壳，安装时不需要对壳体上的原有USB接口开孔做二次修整，端盖插接到位后，其外缘的限位台阶能够刚好贴合壳体开孔的内沿，不会出现端盖陷入壳体内部或者向外脱出的情况。从实际使用的场景适配来看，这款端盖不仅可以作为日常闲置状态下的接口防护件使用，在需要固定USB接头、避免设备移动过程中数据线松脱的场景下，也可以搭配对应的压块结构，将端盖作为辅助定位件使用——当USB数据线插头插入接口后，端盖可以从侧面的预留槽位推入，卡住插头尾部的防滑凸台，即使设备受到一定程度的拉扯、振动，数据线接头也不会从接口中松脱，这一特性在车载便携设备、移动检测仪器这类存在持续振动的使用场景下尤为实用。

　　设计过程中针对插拔寿命做了对应的结构优化，端盖的插接段根部做了R0.3mm的圆弧过渡，避免反复插拔过程中应力集中导致的根部断裂问题，经过反复验证，即使完成超过千次的插拔循环，端盖的结构形变也不会超过0.05mm，依然能够保持稳定的插接阻尼与防护效果。不同于很多通用配件只考虑尺寸适配忽略实际使用手感的问题，这款端盖的插拔力控制在8N-12N之间，这个力度区间既能够保证日常使用时不会因为轻微触碰就松脱，也不会出现插拔时需要用过大力量导致接口本体被从电路板上扯动的风险。对于结构设计人员来说，这类小部件的三维模型不需要从零开始测绘绘制，直接调用适配好尺寸的模型，只需要根据自身设备的壳体厚度微调限位台阶的高度，就可以直接投入使用，能够大幅缩短外设接口部分的设计周期，同时避免因为尺寸匹配不当导致的后期开模修模问题。在材料适配性上，这款结构既可以采用ABS材质做注塑加工用于普通消费类电子设备，也可以采用阻燃PC材质加工用于有防火要求的工业设备，甚至可以采用不锈钢粉末冶金加工用于特殊的高防护、高耐磨使用场景，结构本身的壁厚均匀性控制在1.2mm-1.5mm之间，完全符合注塑加工的壁厚设计要求，不会出现注塑过程中缩痕、缺料的问题。
