图马思特T150力反馈方向盘电机齿轮

这款齿轮是专门适配图马思特T150、TMX系列力反馈游戏方向盘驱动端的核心传动零件，作用是承接伺服电机输出轴的动力，通过齿形啮合将电机的旋转扭矩传递到方向盘的力反馈传动链路中，直接决定力反馈的回中精度、齿隙大小以及力反馈输出的细腻程度。在游戏外设的传动结构里，这类小模数齿轮长期处于高频正反转、瞬时扭矩波动大的工作状态，原厂塑料齿轮在长时间高负载力反馈场景下容易出现打齿、磨损旷量的问题，很多玩家反馈使用一年以上就会出现转向虚位、力反馈异响的情况，这款替换齿轮就是针对这类故障场景设计的维修替换件。

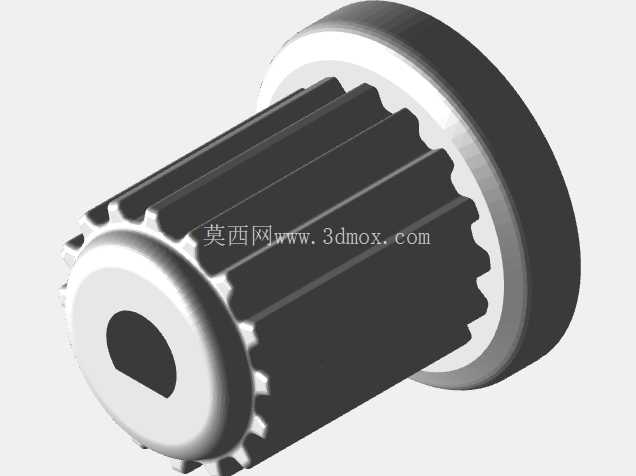

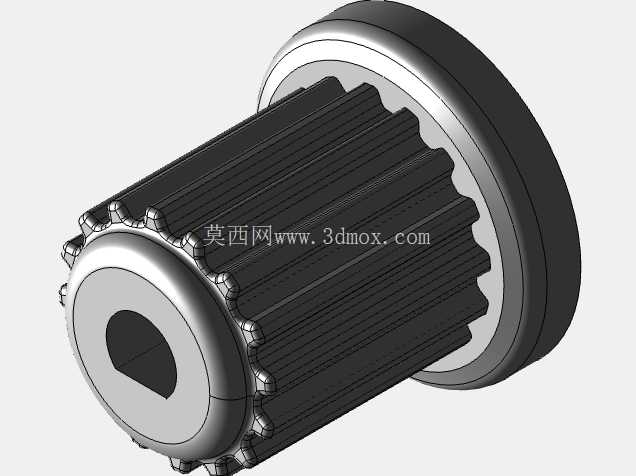

从结构设计来看，齿轮内孔采用D型切边结构，和电机输出轴的D型轴头完全匹配，不需要额外的键连接就能传递扭矩，避免了键连接带来的装配间隙，切边的尺寸和电机轴的切边深度完全贴合，装配后不会出现轴孔打滑的情况。齿轮的外齿采用MXL型同步带齿形，和传动链路里的同步带完全适配，齿形的齿距、齿高、齿顶圆弧都经过适配优化，和同步带啮合的时候不会出现跳齿、咬带的情况，相比直齿圆柱齿轮的啮合传动，同步带轮的传动噪音更低，传动过程中的冲击更小，能让力反馈的输出更顺滑，不会出现齿轮啮合的卡顿感。

齿轮的主体外圆做了滚花结构，这个结构不是装饰作用，是为了在装配的时候增大和外层橡胶阻尼圈的摩擦力，让阻尼圈和齿轮本体之间不会出现相对滑动，保证力反馈的阻尼感传递准确。齿轮两端的金属质感挡边是限位结构，用来限制同步带的轴向窜动，避免同步带在高速正反转的时候从齿槽里脱出，挡边的外径比同步带的齿顶圆直径大1.2mm，既不会和周边的结构件发生干涉，又能完全挡住同步带的侧边，不需要额外加装挡圈就可以实现轴向定位，减少了装配的零件数量。

设计的时候优先考虑了光固化3D打印的成型精度，在Form3这类SLA光固化设备上打印的时候，齿形的细节可以完整还原，齿面的粗糙度可以达到Ra1.6以下，不需要额外的后处理就可以直接装配使用。如果是采用FDM熔融沉积工艺打印的话，需要根据自己打印机的精度情况适当放大内孔的公差，同时把齿厚方向的尺寸稍微减小0.1-0.2mm，避免因为FDM打印的层纹和膨胀导致装配过紧，或者和同步带啮合的时候出现卡滞。安装的时候只需要把原来磨损的齿轮从电机轴上拔下来，清理干净轴头的油污和残留的塑料碎屑，把新的齿轮对准D型切边压到轴上，确认到位之后再把同步带装回齿槽，转动齿轮检查没有卡滞、没有旷量就可以完成替换，不需要修改方向盘内部的其他结构，完全是原位替换的设计。

从安装边界来看，齿轮的总长度、最大外径都和原厂零件完全一致，装配之后不会和周边的电机支架、力反馈传感器、外壳内壁发生干涉，齿轮的轴向定位尺寸和原厂保持一致，同步带的张紧度不需要额外调整，装回之后就可以恢复原厂的传动精度。齿部的强度经过优化，相比原厂的ABS塑料齿轮，采用光敏树脂或者工程塑料打印的替换件抗冲击强度更高，在高力反馈扭矩的场景下不容易出现断齿、打齿的问题，能有效延长方向盘的使用寿命，解决原厂齿轮磨损带来的转向虚位、力反馈异响、回中不准等常见故障。在实际使用中，这款齿轮不仅可以用于故障维修替换，也可以作为改装升级的零件，通过调整齿形的啮合间隙来优化力反馈的手感，减少传动链路的虚位，让转向的操作更跟手，力反馈的路面细节传递更清晰。
