多啮合球面交错传动齿轮组结构

在多自由度交错轴传动场景中，常规圆柱齿轮、锥齿轮往往受限于固定传动夹角，无法适配空间内多轴变角度动力传递需求，这类球面齿轮组正是为解决空间交错轴、多输入输出端的动力分流与汇流场景设计。日常能接触到的应用场景包括工业机器人腕部关节的多自由度传动、精密光学设备的多维度角度调节机构、小型特种作业机器人的关节动力传递，还有部分需要在有限球型空间内完成多方向动力输出的便携通讯设备调节结构，这类场景往往要求传动组件在极小的安装空间内，同时对接3-4个不同轴向的动力输入端或输出端，传统锥齿轮组需要多个配对齿轮叠加，占用空间大，累积传动间隙也难以控制，而球面齿轮的结构特性刚好能匹配这类紧凑空间的传动需求。

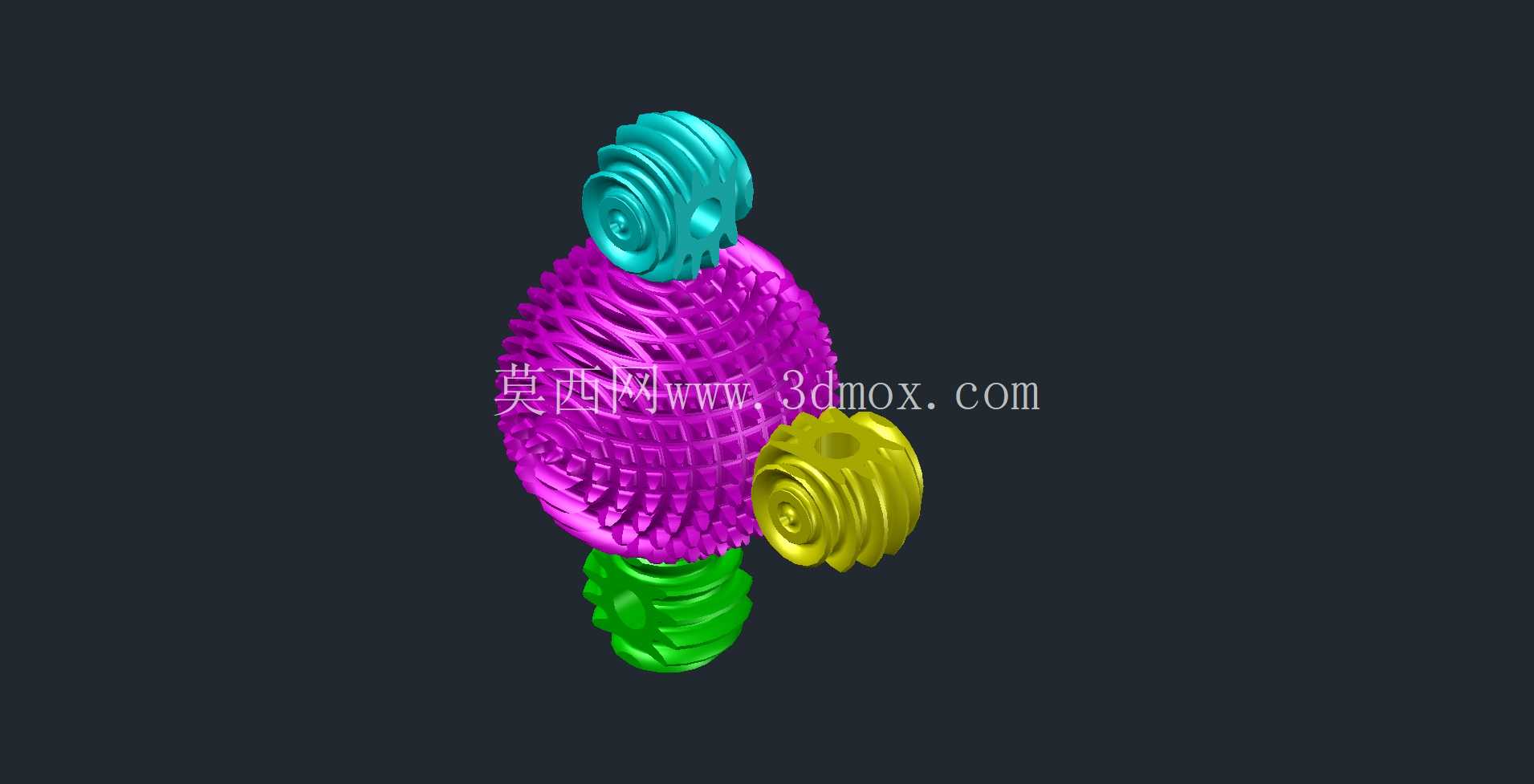

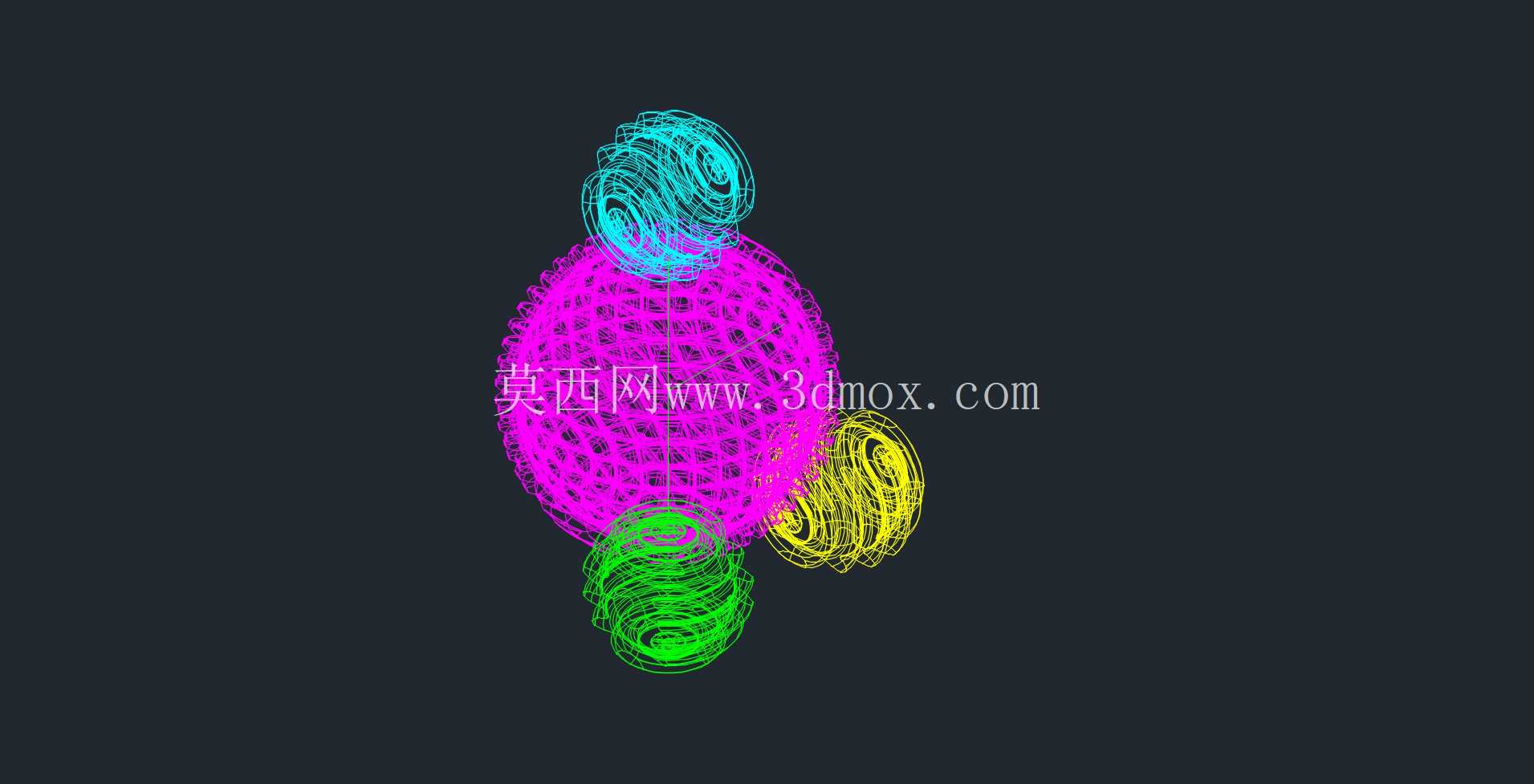

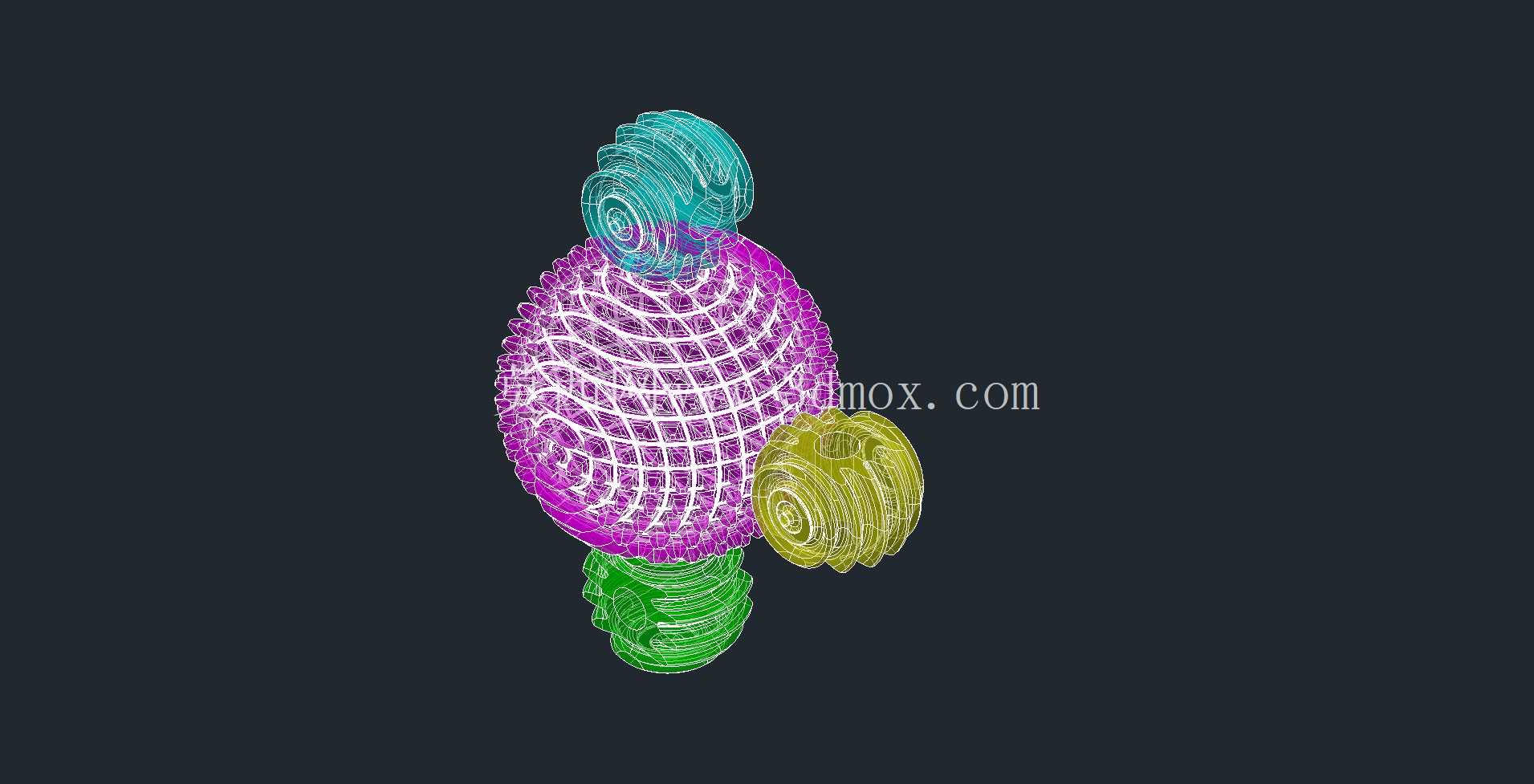

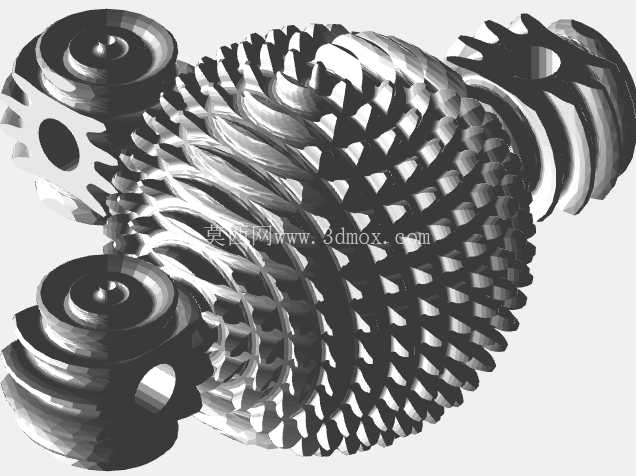

从功能特性来看，这套球面齿轮组以中心球面齿盘为核心，周边配套四个不同齿向的小齿轮，分别对应不同的空间轴向，每个小齿轮都能和中心球面上的对应齿形完成连续啮合，既可以实现单个输入端驱动中心球盘带动多个输出端同步转动，也能通过多个输入端的配合驱动中心球盘完成多自由度的复合转动。齿形设计上采用了近似渐开线的球面修形齿廓，啮合过程中齿面接触为线接触而非点接触，相比传统的球面摩擦传动，传动效率更高，承载能力更强，同时能有效降低啮合过程中的滑动摩擦，减少长期运行的齿面磨损。每个配套小齿轮的齿向都根据对应啮合位置的球面曲率做了针对性修形，保证在啮合全行程中，齿面的接触应力分布均匀，不会出现局部应力集中导致的齿面崩损。

设计思路上，首先确定中心球盘的基准球面半径，这个参数直接决定了整套传动组件的最大安装边界，所有周边小齿轮的安装轴交点都必须重合于中心球盘的球心，才能保证啮合过程中齿侧间隙的一致性，避免出现卡滞或传动空程。齿形参数设计阶段，先根据传动比要求确定每个小齿轮与中心球盘的啮合齿数比，再根据球面的曲率半径对每个齿的齿厚、齿高做渐开线修形，保证不同轴向的小齿轮在转动过程中不会和中心球盘上的其他齿形发生运动干涉。周边四个小齿轮分别采用了不同的配色区分，实际生产中可以根据不同的传动负载需求，对不同位置的小齿轮采用不同的热处理工艺，比如主要承载动力输入的小齿轮可以采用渗碳淬火处理提高齿面硬度，仅做信号反馈传动的小齿轮可以采用调质处理降低加工成本。

安装边界方面，整套齿轮组的最大外轮廓由中心球盘的直径决定，周边小齿轮的安装轴伸长度根据实际装配的轴承位尺寸确定，安装时需要保证每个小齿轮的轴线都精准交汇于球心，角度偏差需要控制在0.1度以内，否则会导致啮合间隙不均匀，运行过程中出现噪音和异常磨损。中心球盘的中心可以预留安装通孔，用于穿过走线或者安装中心定位轴，适配不同设备的安装需求。齿侧间隙的调整可以通过小齿轮安装座的微调螺钉实现，不需要额外增加垫片，装配调试更加便捷。相比传统的多锥齿轮组合传动结构，这套球面齿轮组的轴向尺寸能缩小40%以上，传动空程可以控制在0.5度以内，非常适合对安装空间和传动精度都有较高要求的紧凑设备中使用。在实际选型应用中，需要根据传递的扭矩大小调整中心球盘的球面直径和齿面模数，大扭矩场景下可以适当增大齿厚，提高齿根的抗弯强度，轻载高精度场景下可以减小模数，增加啮合齿数，提高传动的平稳性。
