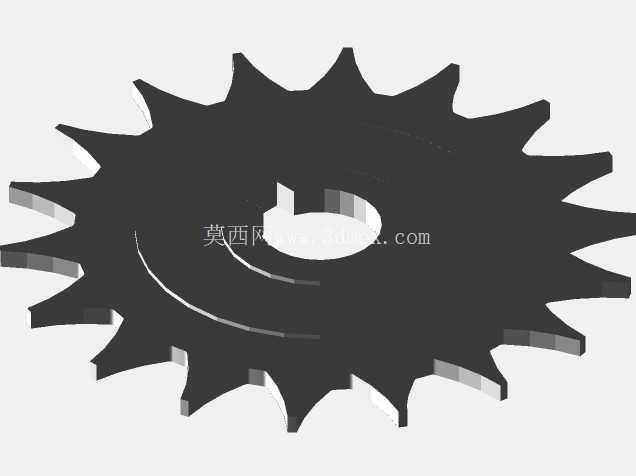

带键槽尖齿传动链轮三维结构设计

这款尖齿链轮的结构设计，首先要匹配链传动系统的啮合精度要求，齿形的渐开线轮廓经过反复校核，确保和标准滚子链啮合时不会出现卡滞、跳齿的问题，齿尖的倒角处理兼顾了啮合导入的顺畅性和长期运行的耐磨性能，避免齿尖应力集中导致的崩齿故障。中心的键槽结构是按照平键连接的标准公差设计的，键槽的对称度、侧面粗糙度都严格控制在传动件的公差范围内，装配时可以和传动轴实现无间隙周向固定，传递扭矩时不会出现键侧压溃、轴孔打滑的问题，适合中低速、中等载荷的开式或半开式传动场景。

从实际应用场景来看，这类链轮常被用在轻工输送设备、小型农机传动单元、自动化生产线的物料输送机构上，不同的安装边界下，链轮的齿厚、节距、轮毂凸台高度都可以做适配调整，这款模型的轮毂部分做了等厚设计，既保证了轴孔配合段的接触长度足够，又不会因为轮毂过长占用过多的安装空间，齿根到轮毂外圆的过渡圆角做了加大处理，能有效分散传动过程中齿根的弯曲应力，延长零件的疲劳寿命。

设计过程中首先确定的是链轮的节圆直径，根据匹配链条的节距、滚子外径、齿数来计算齿顶圆、齿根圆的尺寸，齿形的工作段轮廓保证和链条滚子的接触面积足够，减少接触应力带来的磨损，非工作段的轮廓做了让位处理，避免啮合过程中齿面和链条链板发生干涉。中心孔的尺寸按照适配的传动轴直径设计，键槽的深度、宽度都符合平键连接的标准，装配时不需要额外做修配就能直接压装到位，轴孔两端的倒角方便装配时的导入，也能去除加工毛刺避免划伤轴表面。

外形尺寸上，这款链轮的整体外径根据齿数和节距确定后，齿顶的径向跳动、端面跳动公差都控制在机械传动件的通用要求范围内，安装时只要保证传动轴的同轴度符合要求，运行过程中就不会出现链条抖动、偏磨的问题。链轮的厚度方向，齿部和轮毂的厚度差经过核算，既保证齿部和链条的啮合宽度足够，又让轮毂和轴的配合长度满足扭矩传递的压强要求，不会出现轮毂开裂的问题。

实际选型使用时，这类链轮需要搭配对应节距的单排滚子链使用，安装时要保证两轴的平行度，链轮的共面误差控制在允许范围内，避免链条侧边磨损。模型的结构细节还原了实际加工的工艺特征，比如齿面的加工余量预留、键槽的铣削退刀位置、轮毂端面的装夹工艺台，这些细节都能直接对接后续的加工工艺编制，不需要二次调整结构。从传动特性来看，尖齿结构的链轮相比普通齿形链轮，啮合时的冲击更小，适合有正反转切换的传动场景，启动瞬间的载荷冲击可以通过齿面的顺滑接触得到缓冲，减少传动系统的冲击载荷对其他零部件的损伤。

在结构强度校核环节，针对齿根的弯曲强度、键槽的挤压强度、轮毂的扭转强度都做了对应的仿真验证，确保在额定扭矩载荷下，各个部位的安全系数都满足通用机械的设计要求，不会出现过载断裂的问题。齿面的轮廓精度可以满足滚齿加工的工艺要求，不需要后续做过多的钳工修配，加工完成后经过齿面淬火处理就能达到要求的表面硬度，提升耐磨性能。中心孔的公差选择基孔制过渡配合，装配时可以采用热装或者压装的方式和传动轴固定，配合的过盈量控制在合理范围内，既保证连接的可靠性，又不会因为过盈量过大导致轮毂开裂。
