带旋钮按键的3D打印机液晶显示控制模块

　　在桌面级FDM3D打印机的整机结构布局中，人机交互端的操作面板是连接使用者与设备控制系统的核心载体，本次呈现的带旋钮按键的液晶显示控制模块，是针对入门级桌面3D打印机操作需求设计的独立交互单元，可直接适配多数采用开源控制主板的DIY及量产桌面3D打印设备。从实际应用场景来看，该模块主要承担设备运行状态可视化、打印参数调整、功能指令输入的作用，使用者无需连接上位机，即可通过该模块完成打印文件选择、温度参数设置、打印进程启停、运动轴手动校准等全流程操作，在小型创客工作室、个人DIY制作、教学实训场景下，这种独立式操作面板的实用性远高于依赖外接设备的无屏方案，能够大幅降低设备的使用门槛，减少对外接电脑的依赖。

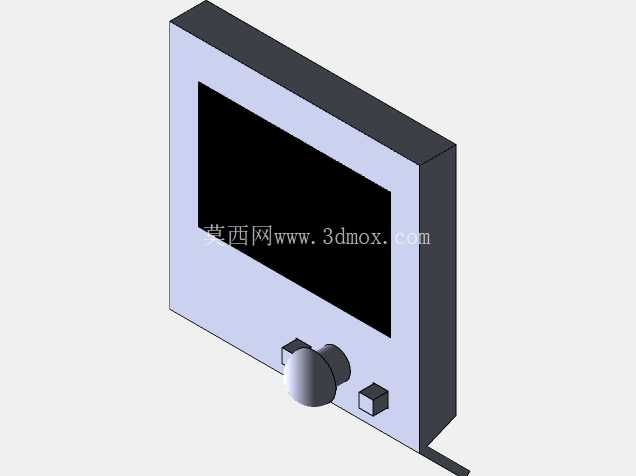

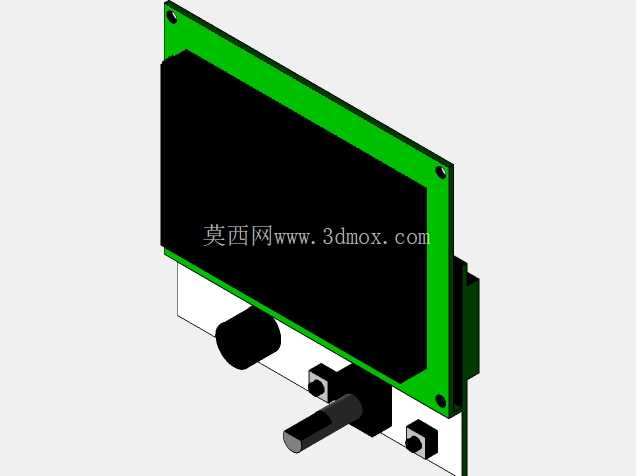

　　从产品功能特性来看，该模块采用矩形液晶显示屏作为核心显示区域，可实时展示喷嘴实时温度、热床温度、打印进度百分比、剩余打印时长、运动轴坐标位置等核心运行参数，屏幕下方设置的旋转编码器旋钮与两个独立实体按键，构成了完整的输入交互体系：旋转旋钮可实现菜单选项的上下切换、参数数值的快速增减，按下旋钮可完成选项确认操作，两个独立按键分别对应返回上级菜单、快速停止运行的快捷功能，相比纯触控屏幕方案，这种物理旋钮加按键的交互形式，在3D打印车间多尘、操作人员佩戴手套的场景下，操作准确率更高，不会出现触控失灵、误触的问题，且物理按键的使用寿命更长，长期高频使用下的维护成本更低。

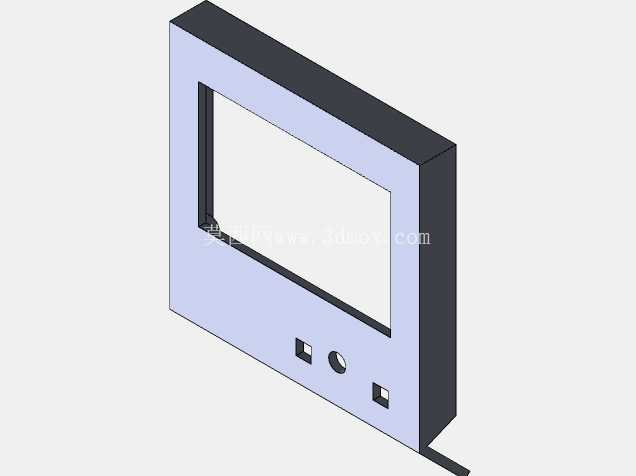

　　从设计思路层面来看，该模块采用嵌入式安装结构，整体外壳为矩形框体结构，显示屏嵌入框体正面的凹槽内，通过卡扣或螺丝从背部固定，外壳边缘做了小尺寸倒角处理，避免安装和使用过程中锐边划伤操作人员，旋钮与按键的布局设置在屏幕下方偏左的位置，符合多数使用者右手操作设备时的视觉与操作习惯，操作时手部不会遮挡屏幕显示区域；背部预留了标准排线接口位置，可直接通过杜邦线或FFC软排线与控制主板的显示接口连接，无需额外设计转接电路，适配性较强。

　　关于外形尺寸与安装边界，该模块整体为薄型长方体结构，正面显示区域占比超过七成，整体厚度控制在较薄范围内，可直接嵌入3D打印机的型材框架正面或侧面预留的安装位中，安装时仅需在设备外壳面板上开设与模块外轮廓匹配的矩形安装孔，通过模块侧边的固定耳即可完成锁紧固定，安装孔位的公差容忍度较高，即使是DIY自制的设备外壳，也能轻松完成装配，不会出现干涉问题；模块背部的元器件凸起高度较低，安装后不会与设备内部的走线、运动部件产生干涉，预留的接线空间可满足常规排线的弯曲半径要求，不会出现线材折损、接触不良的问题。在结构细节设计上，旋钮采用带防滑纹理的圆柱形结构，旋转时带有清晰的档位阻尼感，每一次旋转的反馈清晰，便于操作人员精准调整参数数值，按键采用轻触式设计，按压行程适中，触发力度符合日常操作习惯，长时间操作也不会产生明显的疲劳感；外壳采用阻燃ABS材质注塑成型，表面做细磨砂处理，不易残留指纹和污渍，在3D打印过程中产生的少量PLA、ABS粉尘附着后，仅需用干布擦拭即可清理，维护难度极低。从设备适配性来看，该模块的控制逻辑兼容主流的开源3D打印机固件，无需修改底层代码即可直接驱动显示，对于结构设计从业者来说，在进行桌面级3D打印机的整机改型、自制DIY设备设计时，可直接复用该模块的三维结构进行安装位设计，无需从零开始绘制操作面板的结构模型，能够有效缩短整机设计的研发周期，同时该模块的结构设计也可迁移至其他小型数控设备、自动化检测设备的人机交互端设计中，仅需调整屏幕尺寸与按键布局，即可适配不同设备的交互需求。
