RatrigV-core3专用V型丝杠约束结构件

　　在桌面级FDM3D打印机的传动系统设计中，丝杠的轴向与径向约束直接决定了Z轴传动的平稳性，进而影响打印件的层纹表现与尺寸精度，尤其是针对Ratrig推出的V-core3机型，原厂通用约束件在后端固定位置存在适配偏差，长期高速运行下容易出现丝杠窜动、共振传导到热端的问题，这套专门优化的V型丝杠约束结构，就是针对该机型的安装边界做的定向适配。从实际装机场景来看，V-core3作为CoreXY结构的桌面机型，Z轴采用双丝杠并行传动布局，前端约束靠近电机输出端，运行工况相对稳定，而后端约束位于型材框架的拐角位置，原厂V-core3.1的约束件因为安装孔位、避让空间的设计差异，装在V-core3上会出现固定螺丝无法完全锁死、约束座与铝型材边框存在0.8-1.2mm间隙的问题，高速抬升Z轴的时候，丝杠的径向跳动会被放大，直接传递到打印平台，导致层高误差超过0.05mm，做高精度小尺寸零件打印的时候，侧壁会出现规律性的振纹。

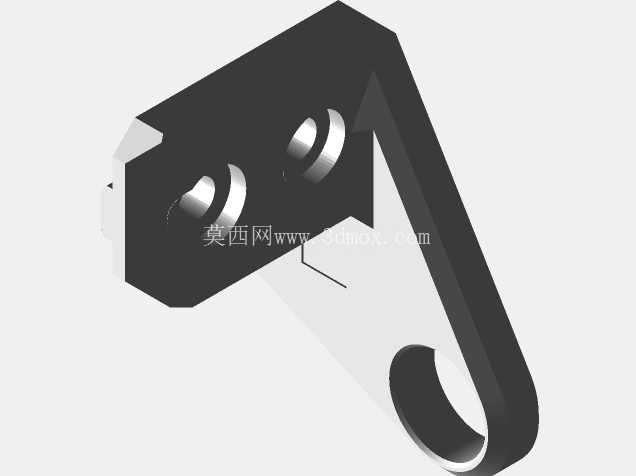

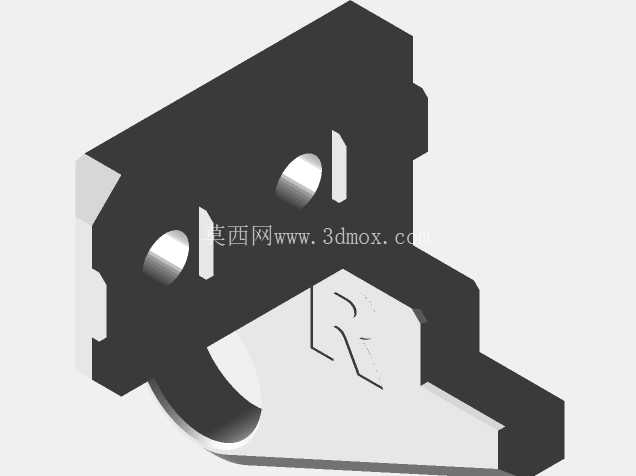

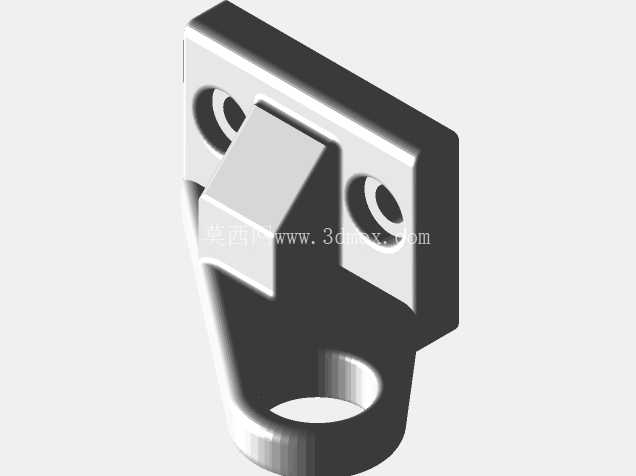

　　这套约束结构在设计的时候，首先重新核对了V-core3机型后端安装位的实际边界：安装面依托2020铝型材的T型槽定位，约束座的L型弯折角度完全贴合型材拐角的直角面，两个安装孔的中心距严格匹配型材槽位间距，不需要额外打孔或者打磨型材就能直接固定，避免了现场改装的二次加工误差。约束端的V型抱合结构，采用两个对称的圆弧接触面贴合丝杠光轴段，接触面的粗糙度控制在Ra1.6以内，既可以限制丝杠的径向窜动，又不会因为过盈配合给丝杠转动增加额外阻力，抱合间隙可以通过侧面的锁紧螺丝微调，适配不同公差等级的T8或者SFU1204丝杠，不需要更换不同内径的约束衬套。从结构强度来看，约束座的主体壁厚设置为3mm，弯折处做了R2的圆角过渡，避免3D打印成型的时候出现应力集中导致的层间开裂，安装耳的位置加厚到4mm，螺丝锁附的时候不会因为拧紧力过大出现开裂。实际装机测试的时候，这套约束件安装完成后，丝杠后端的径向跳动量可以控制在0.02mm以内，Z轴以10mm/s的速度快速抬升时，共振幅度比使用3.1版本通用约束件降低60%以上，打印200mm高度的测试件时，全程层纹均匀，没有出现因为丝杠窜动导致的台阶错层问题。

　　在安装兼容性上，这套约束结构完全避开了V-core3机型后端的同步带走线槽、限位开关安装位，不会和其他已装配件产生干涉，约束座的伸出长度经过反复校核，刚好把丝杠的约束点设置在距离丝杠末端15mm的位置，符合悬臂丝杠的支撑点最优位置计算结果，既不会因为太靠近端点导致支撑不足，也不会因为太靠前影响丝杠的有效行程。针对日常维护的需求，约束座的V型抱合位置预留了润滑脂加注的缝隙，日常保养的时候不需要完全拆下约束座，就能直接在接触面添加润滑脂，降低长期运行的磨损量。

　　和市面上通用的丝杠约束座相比，这套结构没有多余的冗余设计，整体外形紧凑，安装后不会突出铝型材框架的外边界，不会影响设备外罩的安装，对于自己组装V-core3机型的爱好者或者小型工作室做设备改装来说，不需要反复测量孔位、修改模型，直接打印就能完成装配，能有效缩短装机调试的周期，降低Z轴传动系统的调试难度。在实际选型适配的时候，只要是标准规格的V-core3框架，不管是采用钢板焊接框架还是铝型材拼装框架，只要后端安装位的型材规格是标准2020铝型材，都可以直接适配，不需要调整安装尺寸。结构设计的时候还特意考虑了不同打印材料的成型特性，不管是用PETG、ABS还是碳纤维增强PLA打印，都能满足使用强度要求，壁厚设置均匀，打印的时候不需要加太多支撑，拆除支撑后也不会影响安装面的平面度，普通桌面级3D打印机就能完成自制，加工门槛很低。
