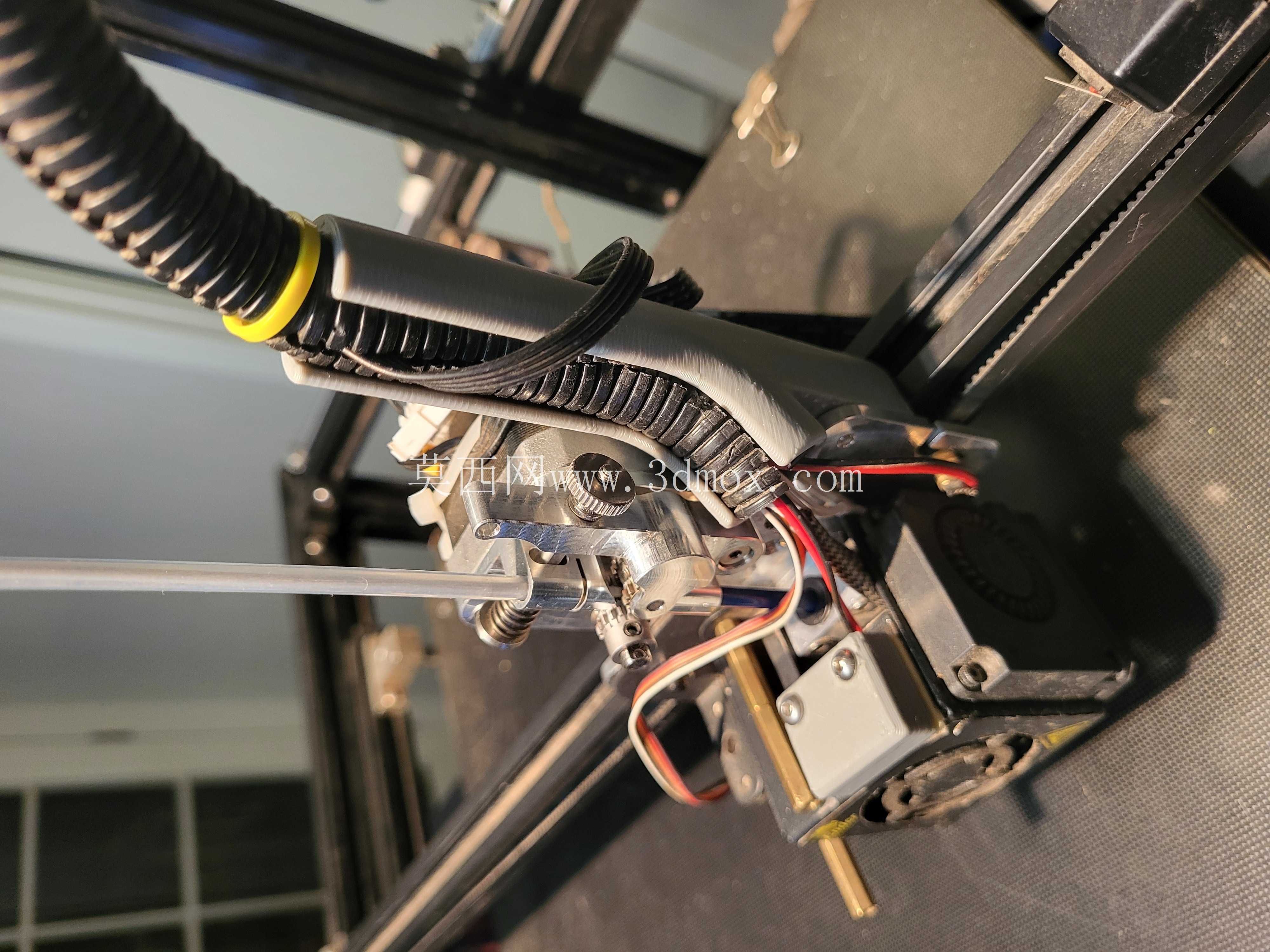

桌面级FDM3D打印机在长时间连续打印作业中,挤出机端的运动线束与送料管路如果缺乏合理约束,很容易在X、Y轴高速往复运动过程中出现管线拖拽、与机架运动部件剐蹭磨损的问题,轻则导致送料阻力波动影响打印成型精度,重则造成线束绝缘层破损引发设备电路故障,这类细节问题往往是很多入门级机型用户在长期使用中容易忽略的运维痛点。这款针对MicroSwiss挤出机以及适配Ender5机型框架设计的分体式编织管支架,正是瞄准这类实际运维场景开发的结构件,核心作用是为挤出机端的开口式波纹管提供可靠的固定点位,将原本散乱排布的加热线、热敏电阻线、散热风扇供电线以及送料管统一收纳在波纹管内,通过支架的约束让管线随挤出头运动时保持合理的弯曲半径,避免管线无规则晃动带来的一系列问题。
从结构设计逻辑来看,这款支架没有采用额外打孔的安装方案,而是直接利用MicroSwiss挤出机安装框架上原本预留但未启用的M3螺纹安装孔作为固定基准,这种设计思路最大的优势在于不需要用户对原有设备框架进行任何二次加工,不需要额外钻孔、攻丝,也不会破坏原有设备的结构强度,安装时只需要准备对应规格的M3内六角螺丝,将支架对准预留孔位锁紧即可完成固定,整个安装过程不需要拆解挤出机核心结构,普通用户按照装配对位标识就能在几分钟内完成安装作业。支架的管卡部分采用适配开口式波纹管的卡槽结构,安装波纹管时不需要从端部穿入,直接将波纹管的开口侧对准卡槽压入即可卡合到位,卡槽的内径尺寸匹配常用的编织波纹管外径,卡合后波纹管不会出现轴向窜动,同时也预留了轻微的转动余量,避免管线随挤出头运动时在卡接位置出现应力集中导致的波纹管疲劳开裂。
在结构细节处理上,支架的主体壁厚设置为2.5mm,这个厚度对于采用PLA、PETG等常用桌面级3D打印耗材制作的零件来说,既可以保证足够的结构强度,承受波纹管随运动产生的反复拉扯力不会出现断裂,也不会因为壁厚过大导致打印过程中出现严重的翘曲变形,打印成功率更高。支架与挤出机框架贴合的安装面做了0.2mm的平面度公差预留,即便是普通FDM打印机打印出来的零件,也能保证安装面与框架表面完全贴合,不会出现安装后支架歪斜的问题。考虑到部分用户使用的波纹管壁厚存在公差差异,卡槽的入口位置做了15度的导向倒角,既方便压入安装,也能在波纹管外径略大于设计值时提供一定的弹性包容空间,不会出现卡不进去或者卡合过松的问题。
关于安装边界的适配性,这款支架的整体外轮廓尺寸控制得非常紧凑,安装完成后支架最外侧距离挤出机加热块的最小距离保留了8mm以上的安全间隙,完全不会影响打印过程中加热块的散热,也不会与打印机的自动调平传感器、打印风扇风道等周边部件产生运动干涉,即便是打印大尺寸模型、挤出头运动到机架边缘极限位置时,支架也不会碰到X轴的限位开关或者机架型材。在管线固定的辅助设计上,支架侧面预留了两个2mm宽的扎带过孔,用户在将波纹管卡入卡槽后,可以额外使用尼龙扎带穿过过孔将波纹管进一步绑扎固定,应对更高速度、更大加速度的打印场景时,也能保证波纹管不会从卡槽中脱出。设计过程中曾考虑过在卡槽内部增加几道横向的防滑肋条,来增大与波纹管表面的摩擦力防止滑动,但经过多轮实际打印测试发现,依靠卡槽本身的卡合力加上扎带的固定,已经完全可以满足常规打印速度下的固定需求,额外增加肋条反而会提升波纹管安装的难度,甚至会在卡入过程中刮伤波纹管的外壁,因此最终量产版本去掉了内部肋条结构,用户如果有更高的防滑需求,也可以自行在模型对应位置添加肋条结构,不会影响整体的安装适配性。
从实际使用效果来看,安装这款支架后,挤出机端的所有运动管线都被规整收纳在波纹管内,随挤出头运动时管线的弯曲弧度始终保持在合理范围,不会出现管线弯折导致送料不畅的问题,也彻底解决了管线长期与机架摩擦导致的外皮破损隐患,对于提升设备长期运行的稳定性有非常明显的作用,尤其适合经常进行长时间连续打印、打印速度设置较高的用户使用。
