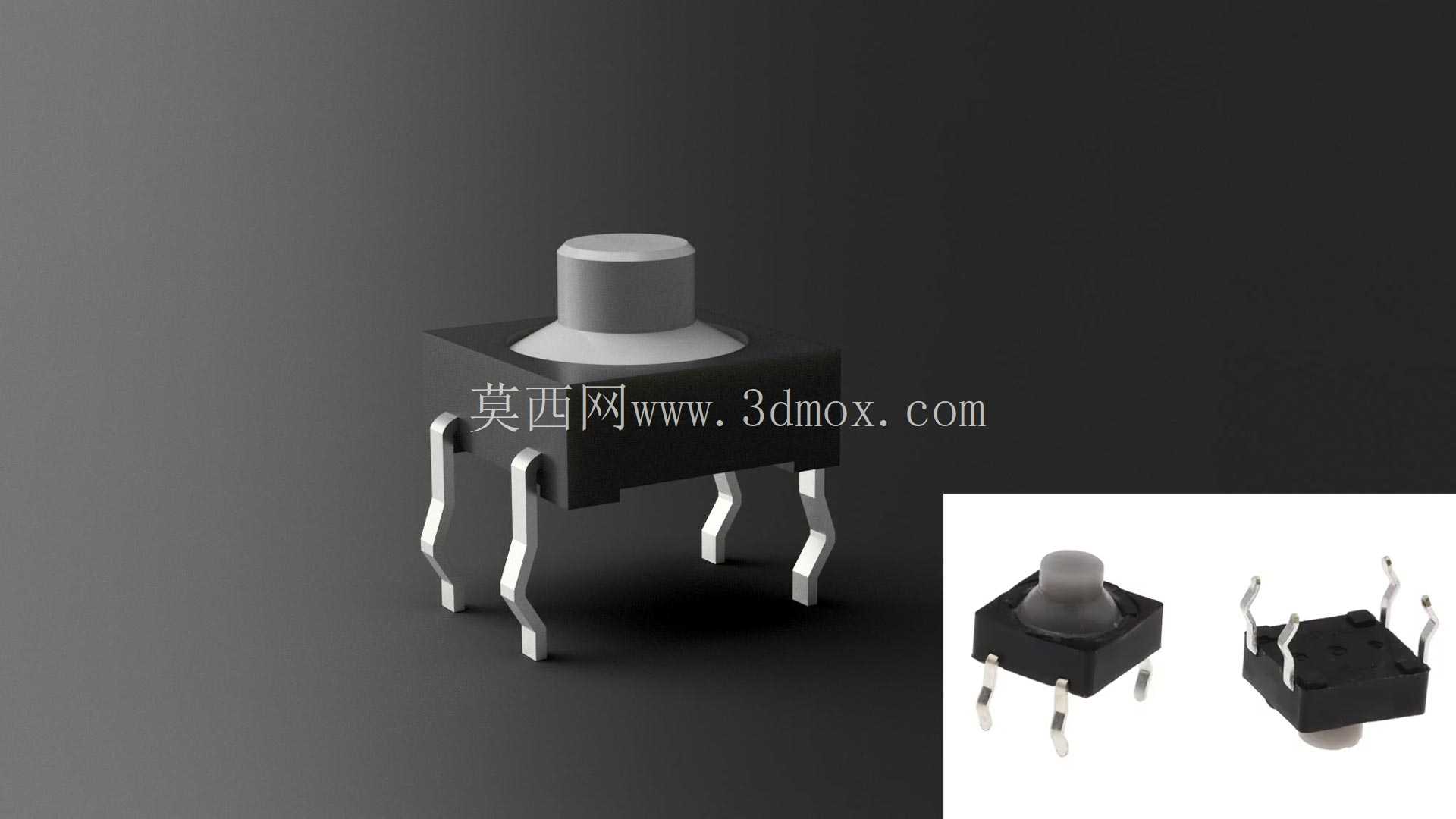

8x8mm规格硅胶轻触按键结构设计

在汽车座舱电子、车载控制模块的结构选型中，轻触按键的操作手感、安装适配性是影响人机交互体验的核心指标，本次涉及的8x8x5mm硅胶轻触开关，是车载控制面板、辅助功能按键组中应用频次极高的基础电子元件。从实际装车场景来看，这类按键常布置在方向盘多功能按键区、中控副功能按键组、车门玻璃升降辅助按键位，需要兼顾频繁操作的寿命、按压时的静音表现，以及车载环境下的耐温、抗振动要求。

从功能特性上看，这款硅胶轻触开关采用硅胶材质作为按键触发的弹性介质，区别于传统金属弹片轻触开关，硅胶结构能在按压触发时吸收金属碰撞的异响，实现静音操作，避免行车过程中按键操作产生的杂音干扰驾乘体验。开关的触发行程设计在适配车载盲操作的区间，按压反馈力度经过调校，既不会因为力度过轻导致误触，也不会因为力度过大增加长时间操作的疲劳感，四脚插装的引脚结构，在波峰焊或者手工焊接过程中能保证足够的焊接强度，应对车载工况下的持续振动不会出现引脚脱焊、接触不良的问题。

设计这款开关的三维结构时，首先要明确安装边界的尺寸约束，整体外形控制在8x8x5mm的范围内，引脚的伸出长度、折弯角度需要匹配常规PCB板的安装孔位间距，引脚的折弯R角需要符合冲压加工的工艺要求，避免折弯处出现应力集中导致引脚断裂。按键帽的硅胶部分与底座的配合间隙需要严格控制，间隙过大会导致按键晃动，影响操作手感，间隙过小则会在高低温环境下因为硅胶、塑料底座的热膨胀系数差异出现卡键问题。底座部分采用耐高温的工程塑料材质，建模时需要预留硅胶按键的装配卡槽，卡槽的倒扣尺寸要兼顾装配的便捷性和长期使用的固定可靠性，避免频繁按压后硅胶按键从底座脱落。

在实际的设备集成过程中，这类轻触开关的安装高度5mm是选型时的关键参数，需要匹配控制面板的外壳厚度、按键帽的突出高度，保证装配完成后按键面与控制面板表面的高度差符合人机工程要求，既不会突出过多容易被误碰，也不会凹陷过深导致按压操作不便。四脚的排布设计除了保证焊接强度外，两个引脚作为开关触发的通路，另外两个引脚可以起到定位加固的作用，在PCB布局时可以对应设计定位孔，进一步提升开关焊接后的抗扭转能力，在承受偏置按压的作用力时，不会出现开关本体歪斜的情况。

从结构细节来看，硅胶按键的触压凸台位置需要正对内部的触发接触点，建模时要保证凸台的同轴度，避免按压时出现触发力偏移、触发手感不一致的问题。硅胶材质的邵氏硬度选择需要结合触发力要求，硬度过高会导致按压手感偏硬，静音效果下降，硬度过低则会导致按键回弹速度慢，影响连续操作的响应速度。底座内部的接触点采用镀银处理，建模时不需要还原镀层细节，但需要保证接触点的位置精度，确保按键按压到行程位置时能可靠导通，释放时能快速断开，不会出现接触电阻过大或者断路的问题。

在汽车冲压模具相关的配套设计中，这类开关对应的面板安装孔位冲压精度需要和开关的外形尺寸匹配，安装孔的公差带控制在合理范围，既能保证开关顺利装入，也不会因为孔位过大导致开关装配后出现松动。开关的整体高度5mm，在进行面板堆叠设计时，需要计算PCB板到面板内表面的距离，预留出焊接后开关本体的高度空间，避免装配时开关被面板挤压，导致按键处于长期触发的状态。同时，硅胶按键的表面可以根据实际使用需求做哑光处理，避免驾驶过程中阳光在按键表面产生反光，干扰驾驶员视线，这部分的外观细节在三维建模时也需要通过表面纹理的设置来体现，方便后续做整体的外观效果验证。

针对车载环境的使用要求，这款开关的结构设计还考虑了防尘性能，硅胶按键与底座的配合处可以形成简易的密封结构，阻挡日常使用中的灰尘、少量溅水进入开关内部，避免接触点出现氧化、接触不良的问题，提升元件的使用寿命。在进行三维模型的装配验证时，可以将开关模型导入到整体的控制面板装配体中，模拟按键的按压行程，检查在整个按压过程中是否会和周边的其他元件、面板结构产生干涉，确认引脚长度是否和PCB板的厚度匹配，焊接后引脚是否会突出PCB板背面过多，影响后续的PCB板装配。
