水星一号设备左前支撑固定塔结构

在桌面级FDM熔融沉积成型3D打印设备的运动框架体系里，这类左前位置的支撑塔件，承担着X轴运动模组单侧的定位、承载与抗振核心作用，是CoreXY结构运动系统里不可缺失的基准固定部件。日常打印作业过程中，同步带高速往复牵引打印头做平面运动时会产生持续的交变载荷，这类支撑塔如果刚性不足、安装基准偏移，很容易出现运动抖动、层纹错位、打印精度漂移的问题，直接影响最终成型件的尺寸公差与表面质量。

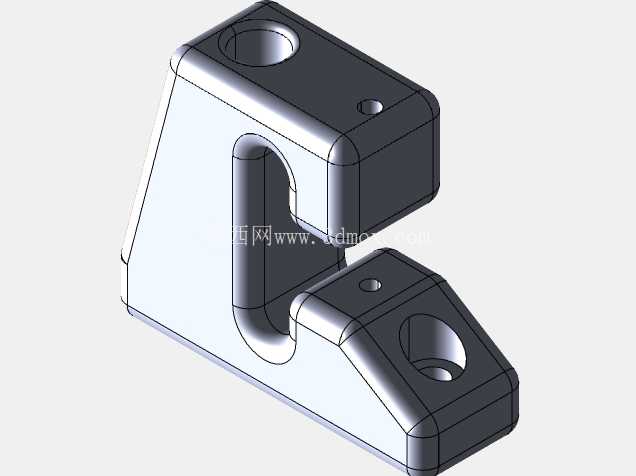

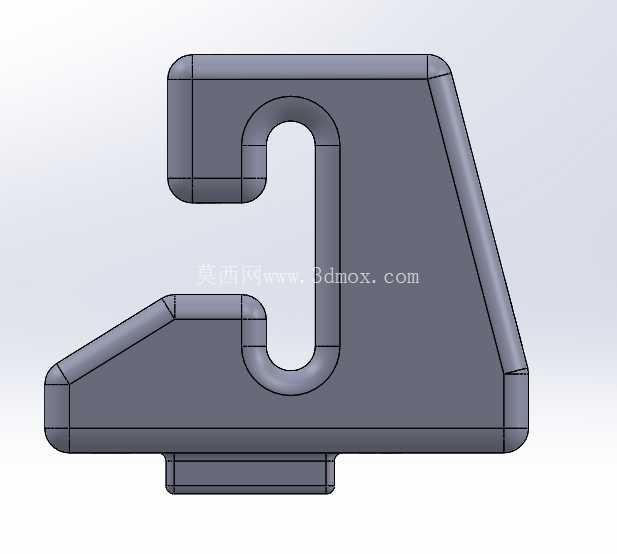

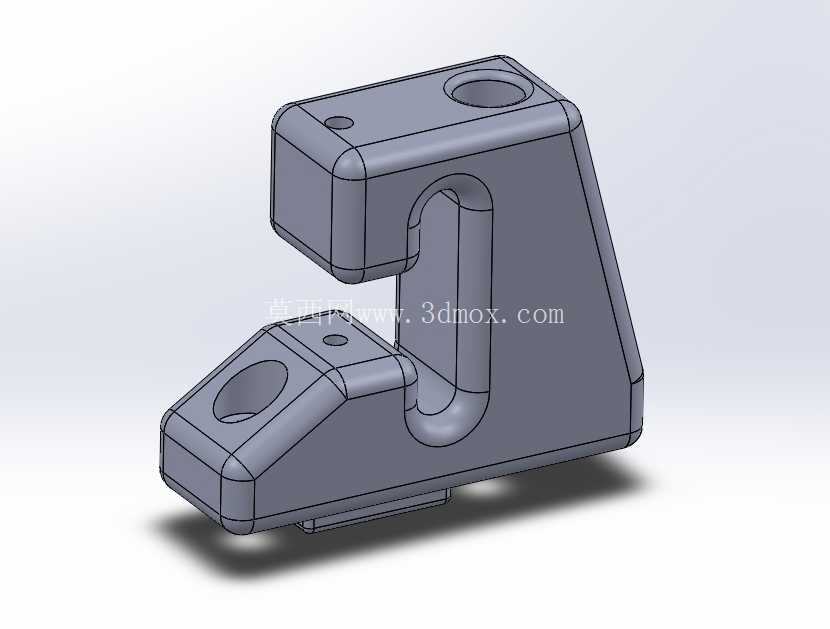

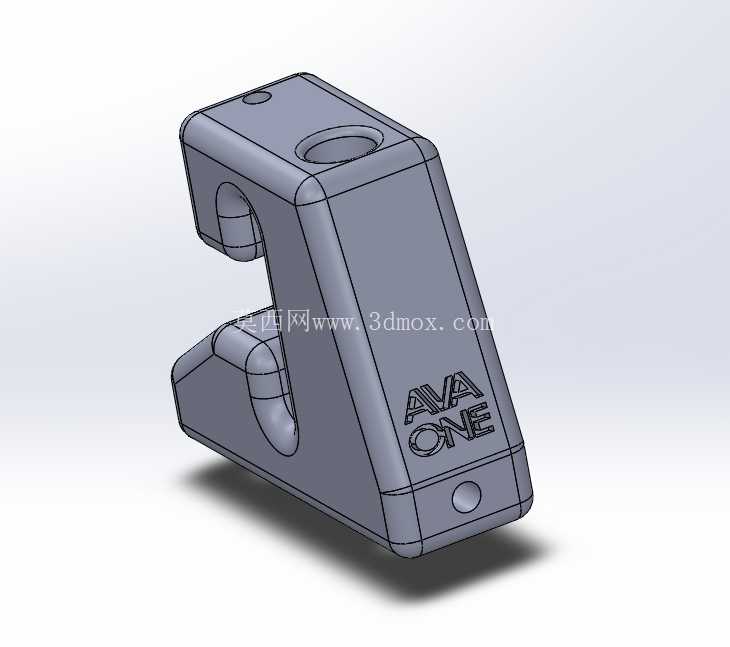

从实际安装边界来看，该部件采用上下分体式的安装基面设计，下部基座预留两个同轴通孔，用于和设备底部的铝型材框架做锁紧固定，安装孔位的同轴度公差控制在0.02mm以内，避免装配时产生内应力导致部件形变；上部的支撑台同样预留定位孔，用于固定X轴运动导轨的端部定位座，上下安装面的垂直公差严格控制在0.015mm/100mm范围内，保证导轨安装后不会出现俯仰偏摆。中间的镂空让位槽，是为了避开同步带的回程运动路径，同时预留了皮带张紧机构的调节操作空间，不需要拆卸整个支撑塔就能完成皮带张紧度的调整，大幅降低后期设备维护的操作难度。

设计过程中首先对原有支撑结构做了受力仿真校核，发现原结构在高速运动工况下，上部支撑台的共振频率接近运动模组的常用工作频率段，容易引发谐振放大，因此重新调整了支撑肋的倾斜角度，将侧面支撑壁的厚度做了梯度优化，靠近安装基面的位置壁厚更大，向上逐步做均匀过渡，既保证了整体刚性，又尽可能控制了部件自身重量，避免增加运动端的负载。所有的棱边位置都做了R2-R3的圆角过渡处理，一方面是消除3D打印过程中的应力集中点，避免打印件出现层间开裂，另一方面也能减少装配过程中锐边划伤操作人员、刮蹭同步带外层橡胶的风险。

部件上的所有安装孔都做了沉头让位设计，锁紧螺丝安装后端面不会突出部件表面，不会和周边运动的皮带、拖链产生运动干涉。从实际应用场景来看，这类支撑塔不仅适配CoreXY结构的桌面3D打印机，经过孔位调整后也能用于小型激光雕刻机、桌面级点胶设备的运动框架端部支撑，只要是需要单侧固定直线运动模组、承受往复交变载荷的安装位置，都可以参考该结构的设计思路做适配修改。结构本身采用对称设计逻辑的单侧衍生，右前支撑塔只需要对安装孔位做镜像处理就能通用，减少了备件的种类，降低加工与装配的管理成本。

在实际装配调试时，需要先将下部基座和型材框架锁附但不拧紧，通过百分表打表调整上部支撑面的水平度与垂直度，确认基准精度达标后再依次锁紧所有固定螺丝，之后再安装导轨与同步带，这样才能保证整个运动系统的装配精度。日常设备运行过程中，该部件不需要额外的维护，只需要在定期保养时检查固定螺丝是否出现松动即可，结构本身没有运动摩擦副，长期使用的可靠性很高。针对不同的设备框架尺寸，只需要调整支撑塔的整体高度、上下安装孔的中心距，就能快速适配不同规格的运动行程需求，结构的拓展性较强。
