汽油工具损坏齿轮替换修复结构设计

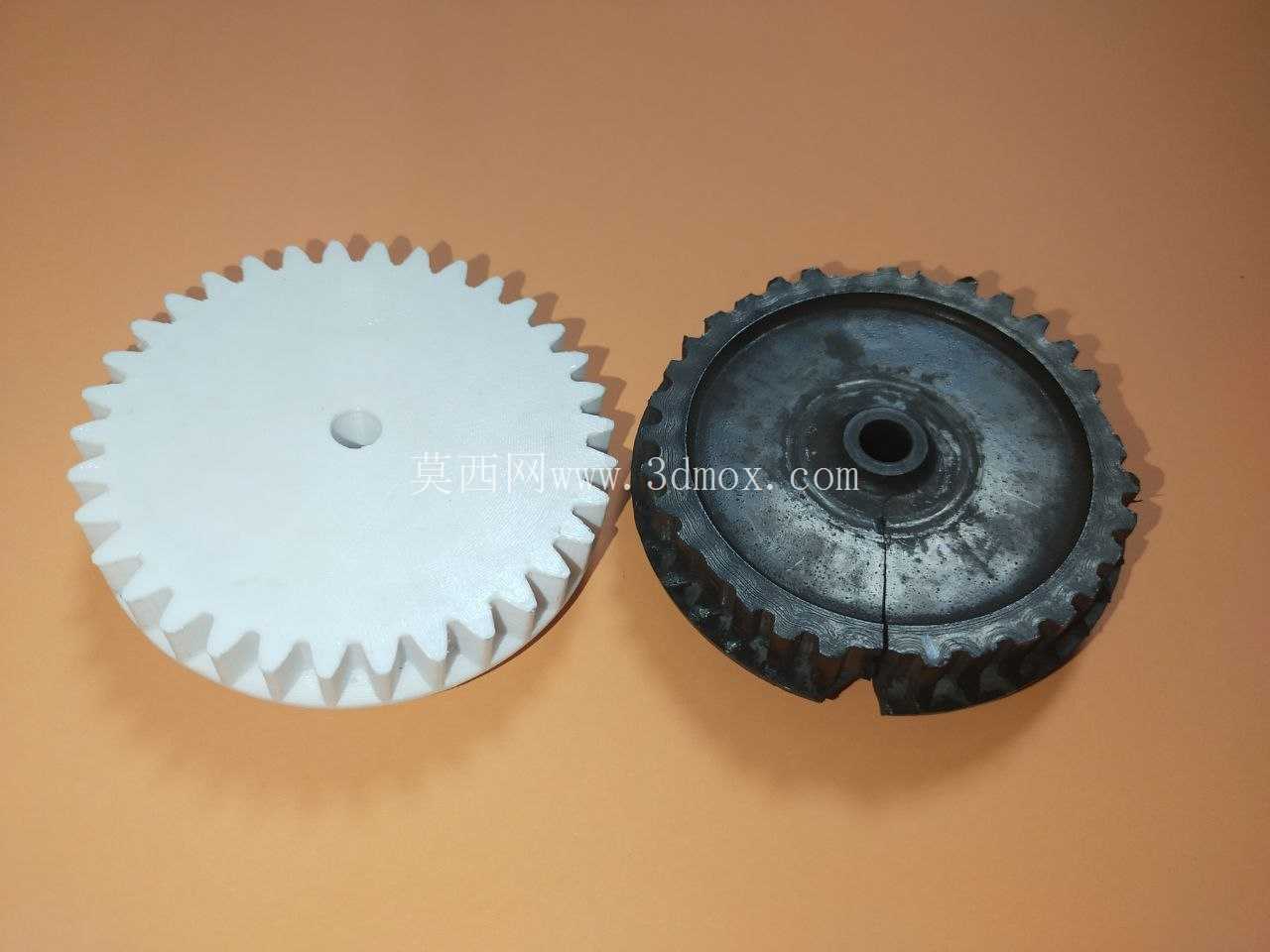

　　在园林养护、小型工程作业场景里，手提式汽油工具的传动系统长期处于高负载、高转速的工况下，齿轮作为核心传动部件，很容易因为冲击载荷、疲劳磨损出现断齿、开裂的失效问题，这类故障往往会直接导致设备停机，而原厂配件采购周期长、适配型号难匹配的问题，一直是一线维修人员的常见痛点。这款修复用齿轮的设计，完全围绕损坏件的原位替换需求展开，没有改动原有设备的安装接口，不需要对工具本体做任何二次加工，就能直接完成装配，大幅降低维修的时间成本与改造成本。

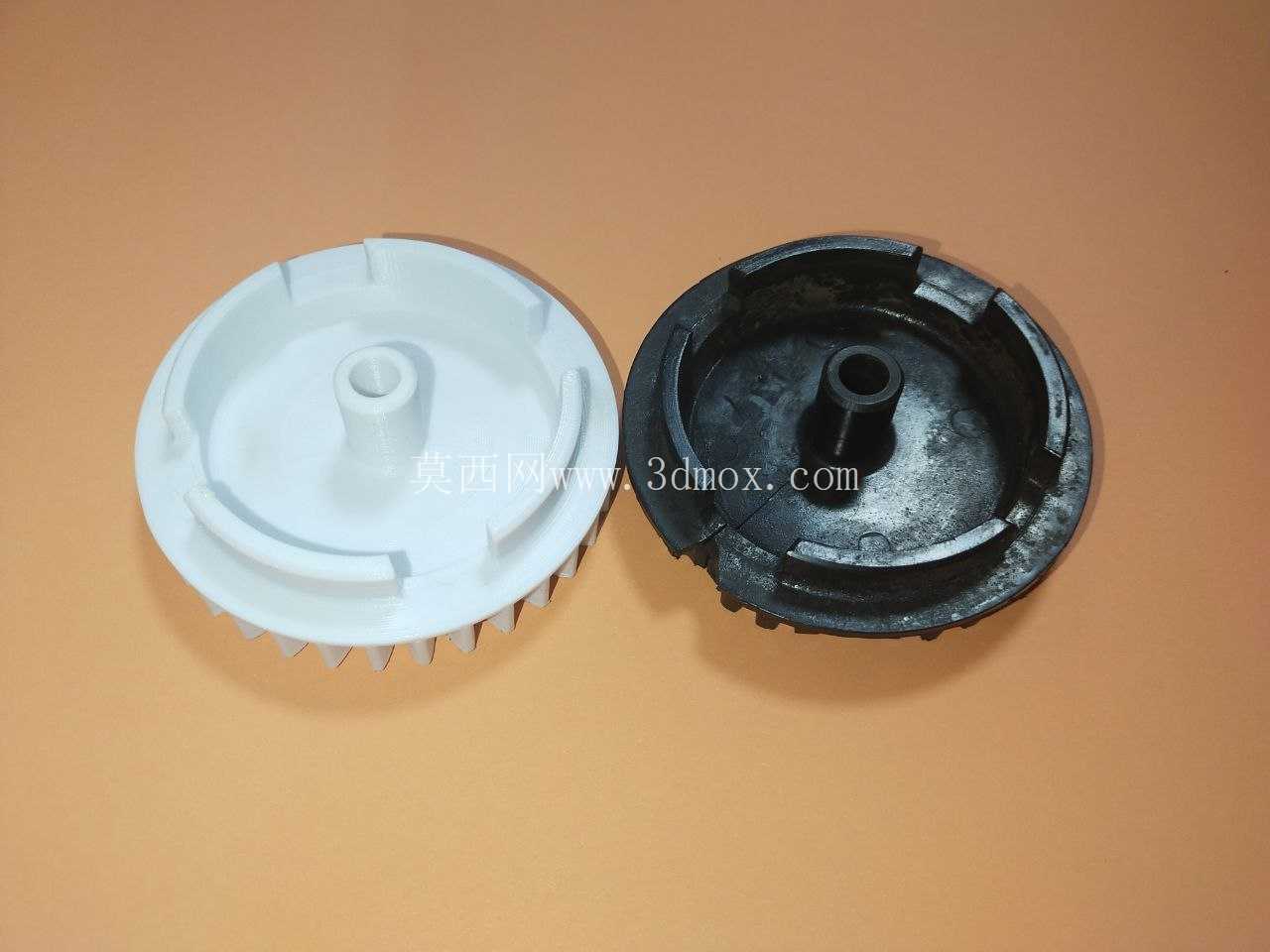

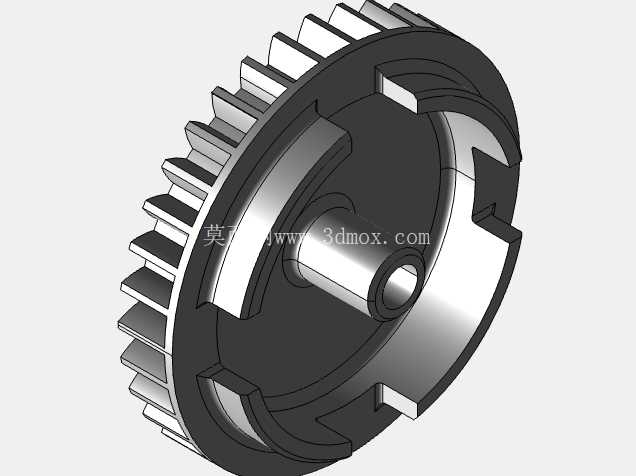

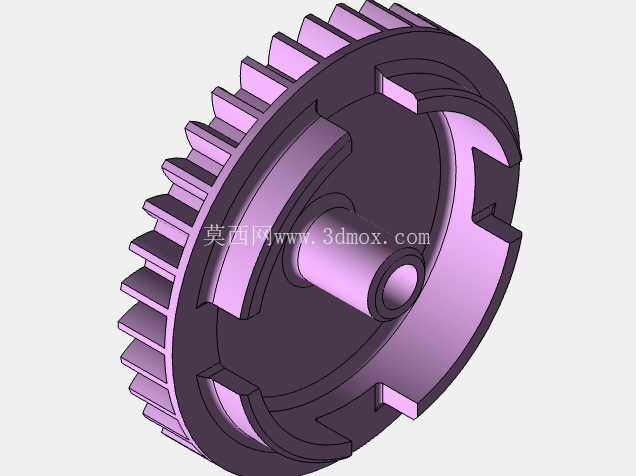

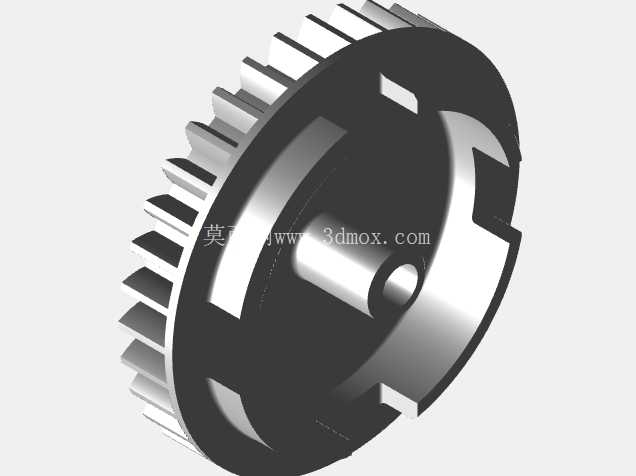

　　从结构设计逻辑来看，首先是对损坏齿轮的全尺寸逆向还原，测绘阶段重点校准了齿形参数、中心安装孔的直径与公差、齿顶圆与齿根圆的尺寸，同时保留了原齿轮的轮毂台阶结构，确保装配后和传动轴的配合精度符合原有传动副的啮合要求，不会出现偏心、齿侧间隙过大导致的传动异响或者二次磨损问题。考虑到3D打印的成型特性，设计时对齿面的拔模角度做了细微调整，避免打印过程中出现齿形缺损，同时针对原齿轮断裂的薄弱位置，在轮毂与轮辐的过渡区域做了等壁厚的加强处理，没有额外增加零件整体重量，也不会改变原有传动系统的转动惯量，保证设备启动、变速时的动力输出平顺性。

　　安装边界层面，这款替换齿轮的总厚度、齿宽完全和原损坏件保持一致，装配后和啮合齿轮的中心距没有偏差，轴向定位尺寸完全匹配原有卡簧、垫片的安装位置，不需要额外增减调整垫片就能实现正确的轴向固定，避免出现窜动问题。齿形设计上沿用了原齿轮的压力角与模数参数，保证啮合时的接触面积符合传动要求，传动效率和原厂件保持一致，不会因为替换零件导致动力损耗增大。实际应用中，这类修复齿轮主要适配手提式汽油锯、汽油修剪机、小型汽油钻孔设备的末端传动位置，这类设备的齿轮往往因为作业时碰到硬质异物产生瞬间冲击载荷，导致轮齿断裂或者轮毂开裂，传统维修方式要么等待原厂配件，要么采用焊接补齿的方式修复，但焊接修复的齿形精度差、容易出现应力集中，修复后使用寿命很短，而采用3D打印制作的替换齿轮，能够快速完成制作，尺寸精度能够满足小型汽油工具的传动负载要求，适合维修场景下的快速应急修复，也适合小批量的配件替换需求。

　　设计过程中还充分考虑了不同打印材料的适配性，齿根位置做了圆角过渡处理，减少应力集中点，不管是采用高强度尼龙材料还是光敏树脂材料打印，都能满足常规作业场景下的扭矩传递要求，不会在正常负载下出现断齿问题。和原损坏的金属齿轮相比，3D打印的替换件自重更轻，传动过程中的运行噪音更小，同时具备一定的自润滑特性，在没有持续润滑的工况下也能保持稳定的传动状态。在测绘建模阶段，特意对原齿轮的磨损量做了补偿处理，针对原齿轮长期使用出现的齿面磨损，在建模时对齿厚尺寸做了微米级的正向补偿，确保替换后和配对齿轮的啮合间隙处于合理区间，不会出现间隙过大导致的冲击，也不会因为间隙过小出现卡滞、转动阻力过大的问题。中心安装孔的公差设计采用基孔制配合要求，和传动轴的过渡配合精度能够保证装配后不会出现打滑空转的问题，同时也方便维修时的拆装操作，不需要专用的拉马工具就能完成零件更换。轮毂位置的台阶高度完全参照原零件设计，确保装配后齿轮的轴向位置和原设计一致，不会出现偏移导致的偏磨问题，轮齿的端面倒角也做了还原，方便装配时的导入，也能减少边缘位置的应力集中。
