交错轴螺杆齿轮传动联轴器结构设计

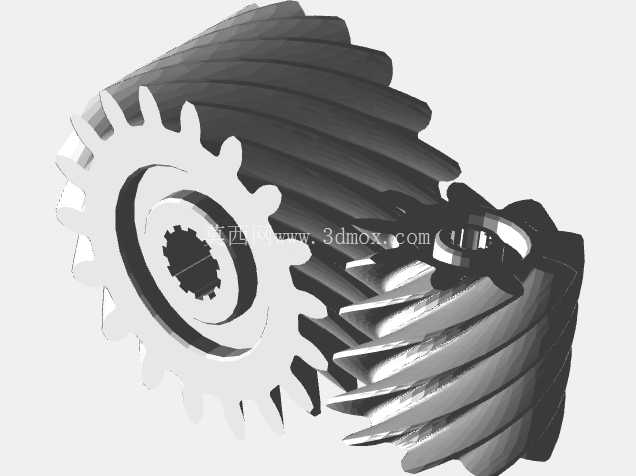

　　在中小功率交错轴传动的设备布局场景中，这类螺杆齿轮联轴器常被用于补偿两轴间的安装偏移、传递恒定转速下的回转扭矩，常见于轻工输送设备、小型自动化装配线的动力输出端衔接，也可用于精密检测设备的传动链路中，替代传统刚性联轴器无法适配的轴系偏斜工况。从结构设计逻辑来看，该传动副采用螺杆与斜齿轮啮合的形式，区别于常规直齿联轴器的平行轴传动要求，可实现空间交错轴之间的运动传递，啮合过程中轮齿接触为渐进式的线接触，相比直齿传动的瞬时冲击，运转时的噪音更低，传动平稳性更优，适合转速在1500rpm以内的中低速传动场景。

　　设计时首先要确定的是啮合副的轴交角，常规应用中多采用90度交错布局，也可根据设备内部的空间走向调整轴交角参数，轮齿的螺旋方向需要匹配轴交角的旋向要求，避免出现啮合卡滞或侧隙过大的问题。齿形参数设计上，螺杆段采用渐开线蜗杆齿形，加工时可通过滚齿设备一次成型，配对的斜齿轮齿向参数与螺杆螺旋升角匹配，保证啮合时的接触斑点覆盖齿面中部70%以上区域，减少局部应力集中导致的齿面磨损。安装边界方面，该联轴器的两轴安装孔可根据适配轴径做等径或异径设计，轴孔配合公差采用H7/k6的过渡配合，既保证传动时无相对窜动，也便于现场拆装维护；轮齿啮合的侧隙控制在0.05-0.15mm区间，可补偿常温下的零件热胀变形，同时避免反向传动时的空程误差过大。

　　外形上，啮合副的径向尺寸根据传递扭矩大小做匹配设计，扭矩在50N·m以内的应用场景下，整体径向轮廓可控制在80mm直径范围内，轴向长度根据轴孔的插入深度确定，通常轴孔插入深度为轴径的1.2-1.5倍，保证键连接的剪切强度满足载荷要求。实际应用中，这类传动联轴器不需要额外添加复杂的润滑结构，采用脂润滑即可满足长期运转需求，外壳可根据使用场景加装防尘罩，避免加工碎屑或粉尘进入啮合区域造成齿面磨粒磨损。

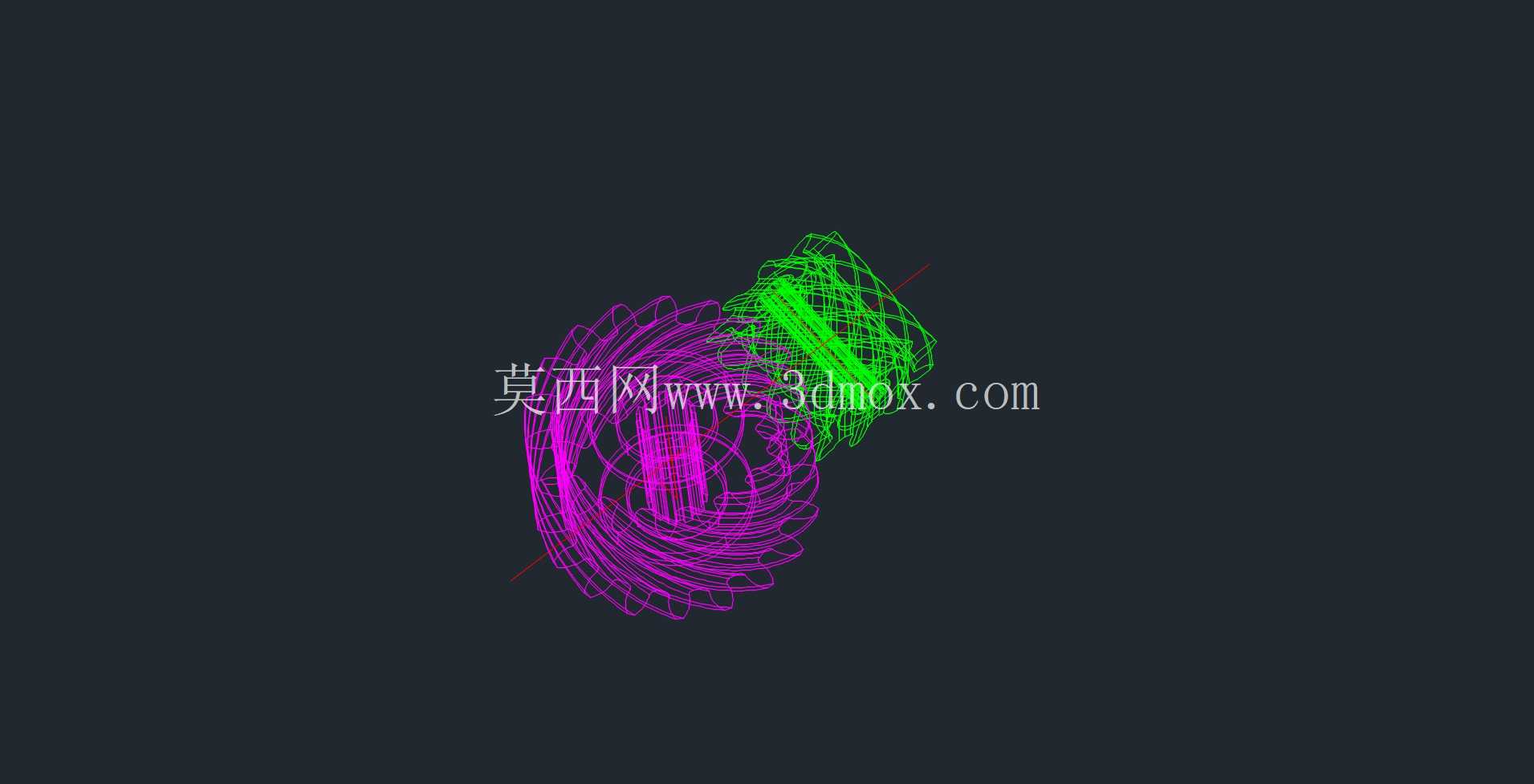

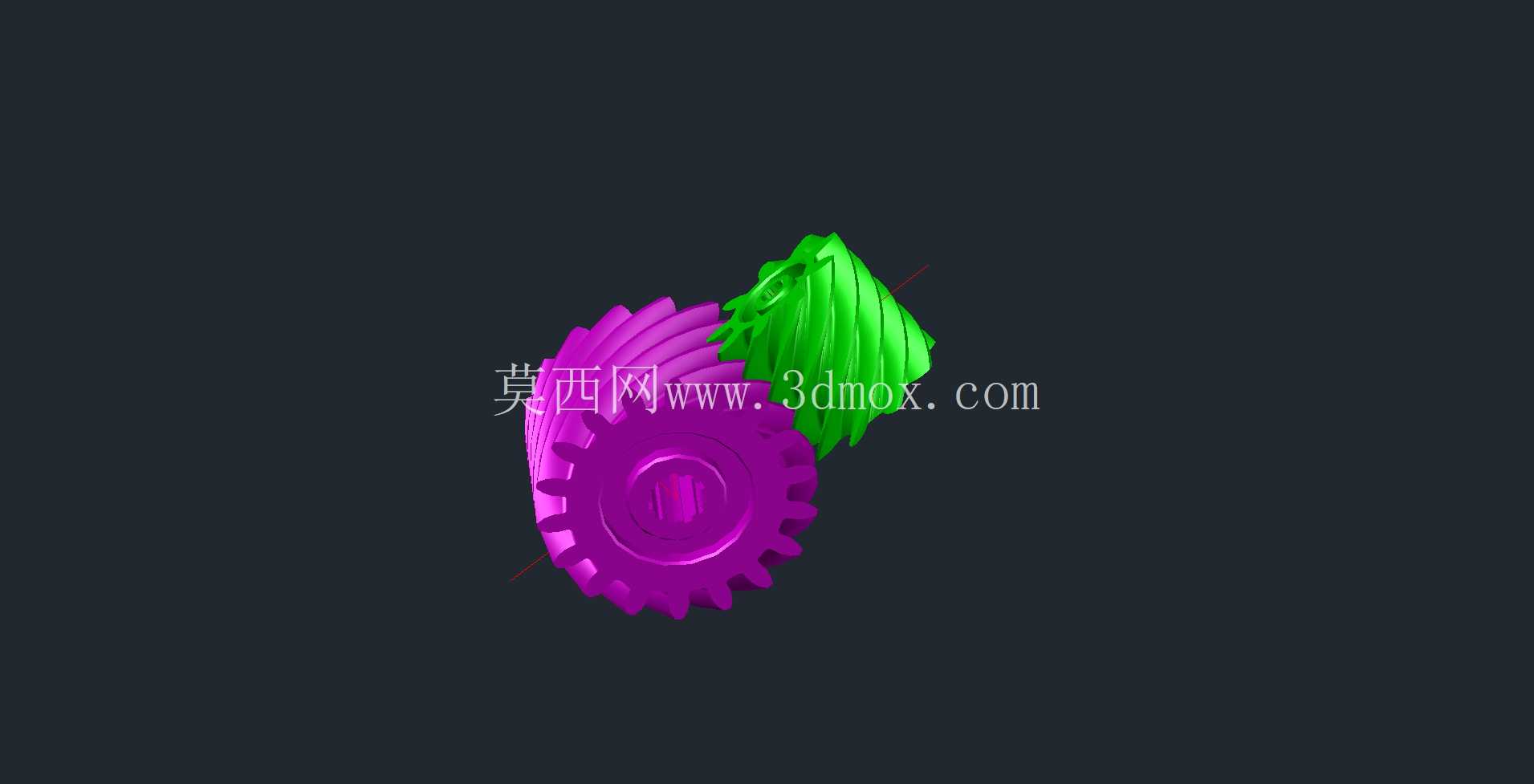

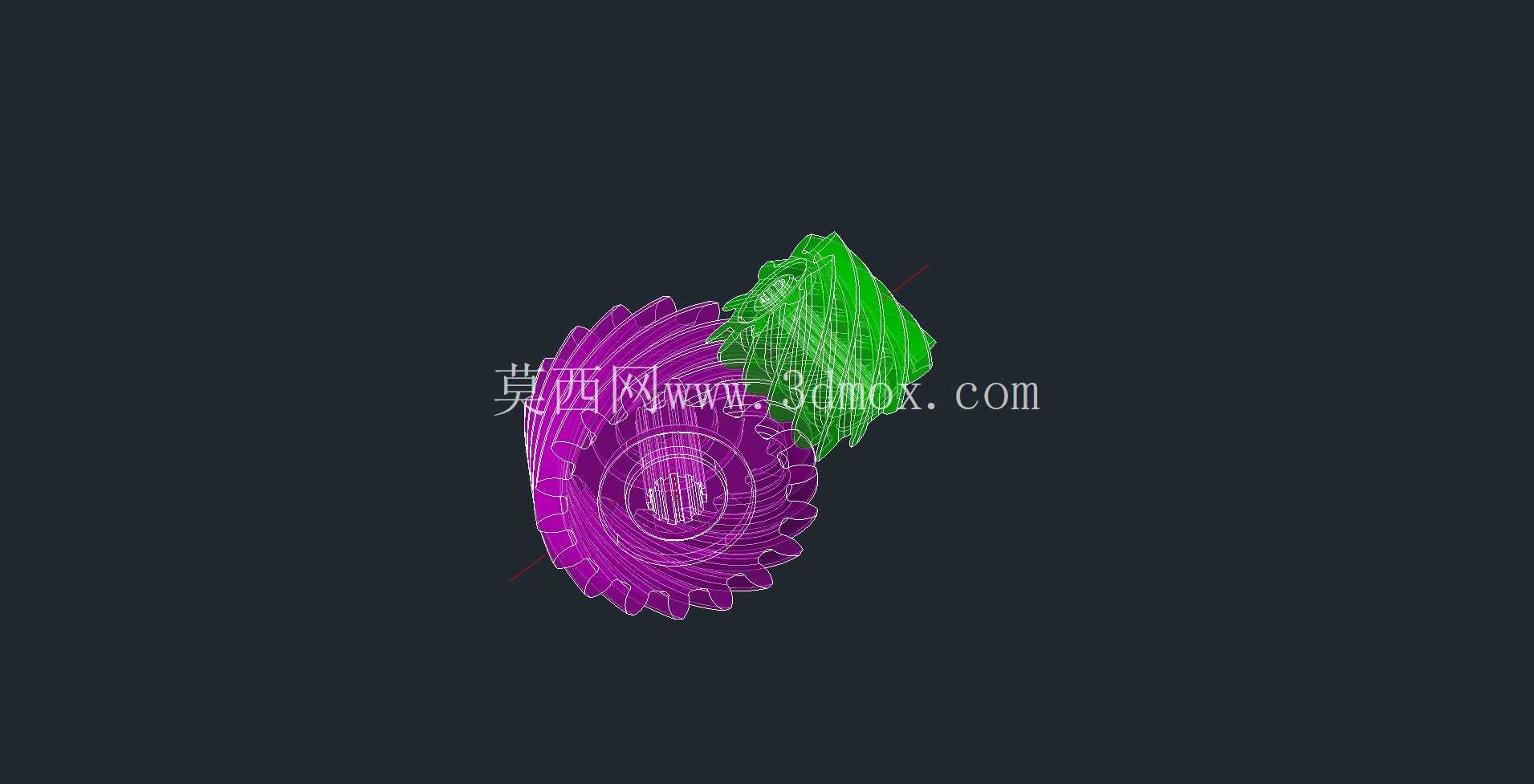

　　不同于传统的十字滑块联轴器或弹性套柱销联轴器，该结构没有额外的缓冲弹性元件，传动刚性更好，适合对传动精度有一定要求、无较大冲击载荷的传动链路，在小型包装机械、食品输送设备的动力衔接段，这类结构可以有效缩减传动机构的占用空间，不需要额外增加换向齿轮箱即可完成交错轴的动力传递，降低整体设备的制造成本。设计建模过程中，需要重点校验轮齿的啮合干涉情况，通过运动仿真模拟全回转过程中的齿面接触轨迹，避免出现齿顶与齿根的干涉碰撞，同时要确认安装时的轴向定位尺寸，保证两轴的轴向窜动量不会导致啮合脱开或齿面过载，轴端的固定可采用紧定螺钉或平键连接的形式，根据载荷大小选择合适的固定方式，当存在正反转频繁切换的工况时，优先采用平键加轴端挡圈的固定形式，避免紧定螺钉松动导致的传动失效。
