多副双曲面齿轮联轴器传动结构

在重载传动系统的轴系连接场景中，双曲面齿轮联轴器的应用场景覆盖了冶金轧机主传动、矿山破碎设备动力输出、重型输送机驱动端等需要补偿大偏移量的工况，这类部件的核心作用是在两根存在径向、角向、轴向综合偏移的传动轴之间传递扭矩，相比普通鼓形齿联轴器，双曲面齿形的接触面积更大，单位齿面承受的压应力更低，在冲击载荷下的齿面抗点蚀能力有明显优势。

从结构设计逻辑来看，这套联轴器采用多副双曲面齿啮合的布局，中间的内齿圈与两端外齿轴套的齿面均为双曲面修形，齿向方向采用连续的曲率过渡，没有普通直齿联轴器的齿端棱边接触问题，安装时允许两轴存在较大的角向偏移，不需要像刚性联轴器那样严格保证对中精度，能有效降低安装阶段的对中工时，同时在设备运行过程中，可吸收基础沉降、轴系受热变形带来的轴系偏移量，避免附加弯矩传递到轴承端，延长支撑轴承的使用寿命。

齿形设计阶段需要重点考虑啮合侧隙的控制，侧隙过小会导致热态运行时齿面卡滞，侧隙过大则会在正反转切换时产生冲击噪音，这套结构的齿侧间隙按照重载工况的标准预留，同时齿面进行了修缘处理，在啮合入端和出端做了微量的齿厚减薄，避免轮齿受载变形后出现齿端干涉。外齿轴套的内孔可根据不同的轴端形式加工成平键连接、花键连接或者过盈配合连接的形式，适配不同直径的动力输入输出轴，安装边界上，外齿轴套的轴伸长度预留了足够的锁紧螺母安装空间，中间内齿圈的外径尺寸控制在常规传动舱的安装间隙范围内，不需要额外扩大设备的传动舱空间即可完成替换安装。

实际运行过程中，多副齿同时参与啮合的特性能将扭矩均匀分散到每个啮合齿面上，单齿承受的载荷更小，在同等外径尺寸下，这种结构的传递扭矩能力比普通直齿联轴器高出30%左右，适合在安装空间受限但需要传递大扭矩的场景使用。齿面的啮合轨迹为连续的曲线接触，运行过程中齿面之间会形成稳定的润滑油膜，相比线接触的直齿啮合，润滑状态更好，齿面磨损量更低，日常维护时只需要定期补充润滑脂即可，不需要频繁拆解检查齿面磨损情况。

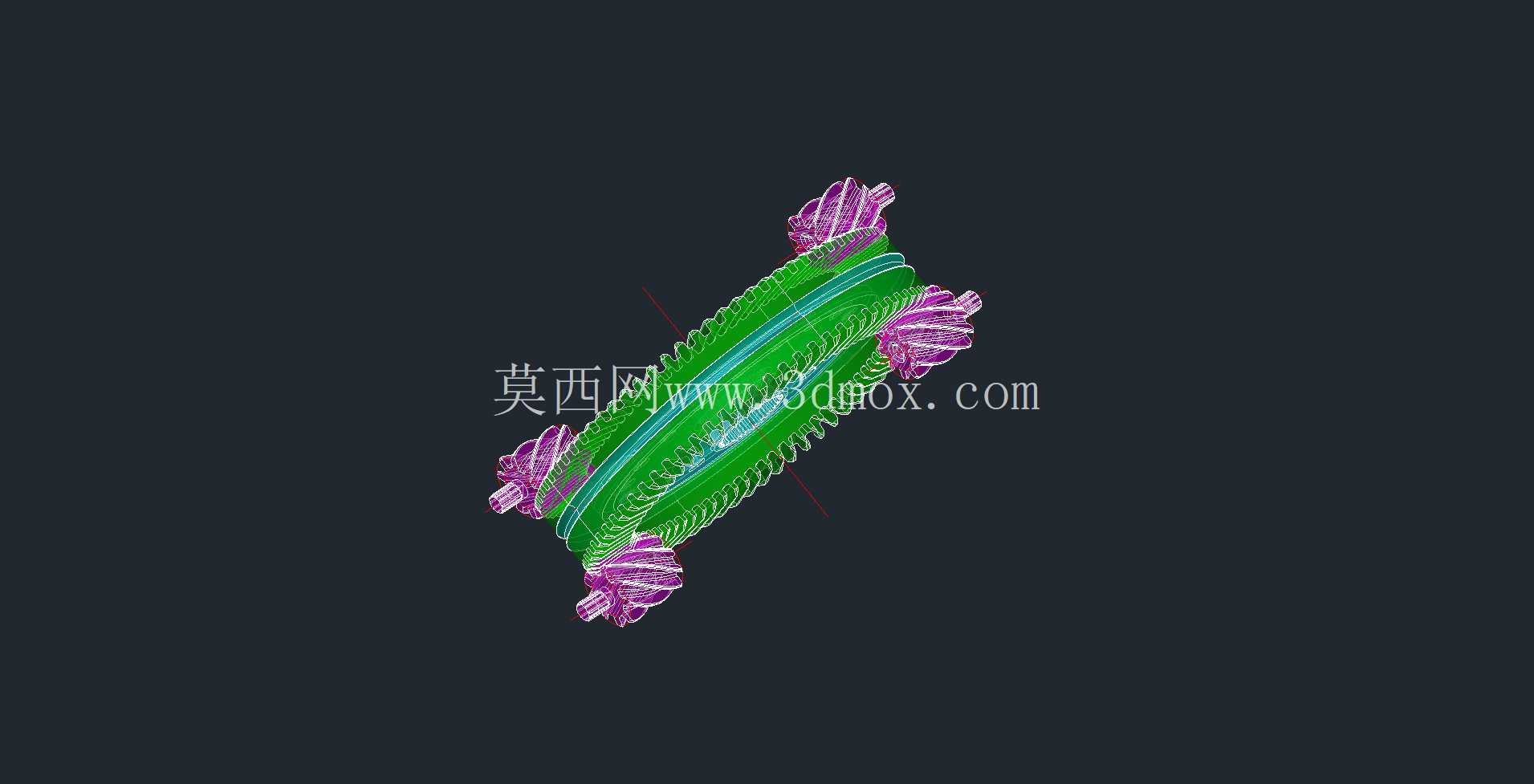

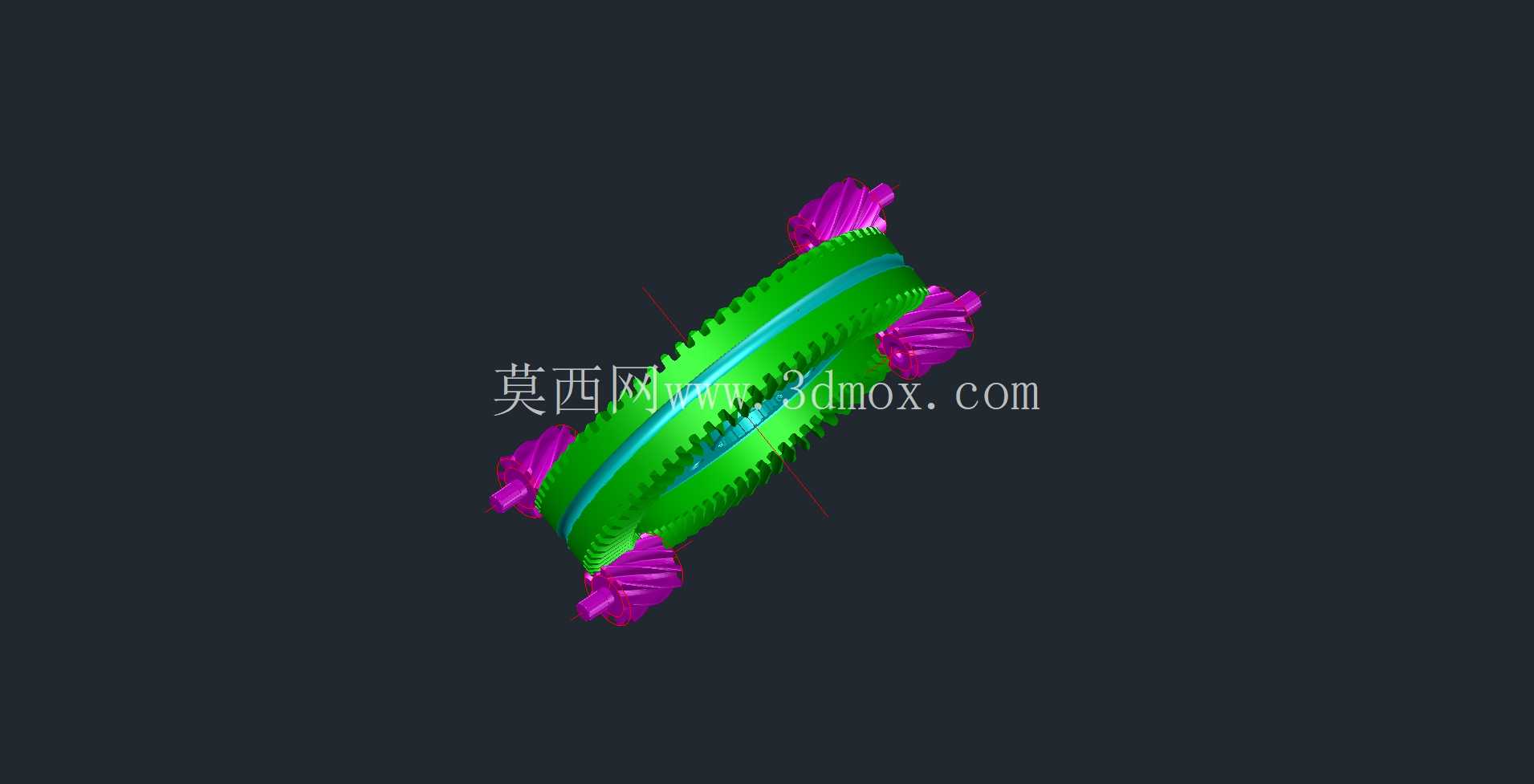

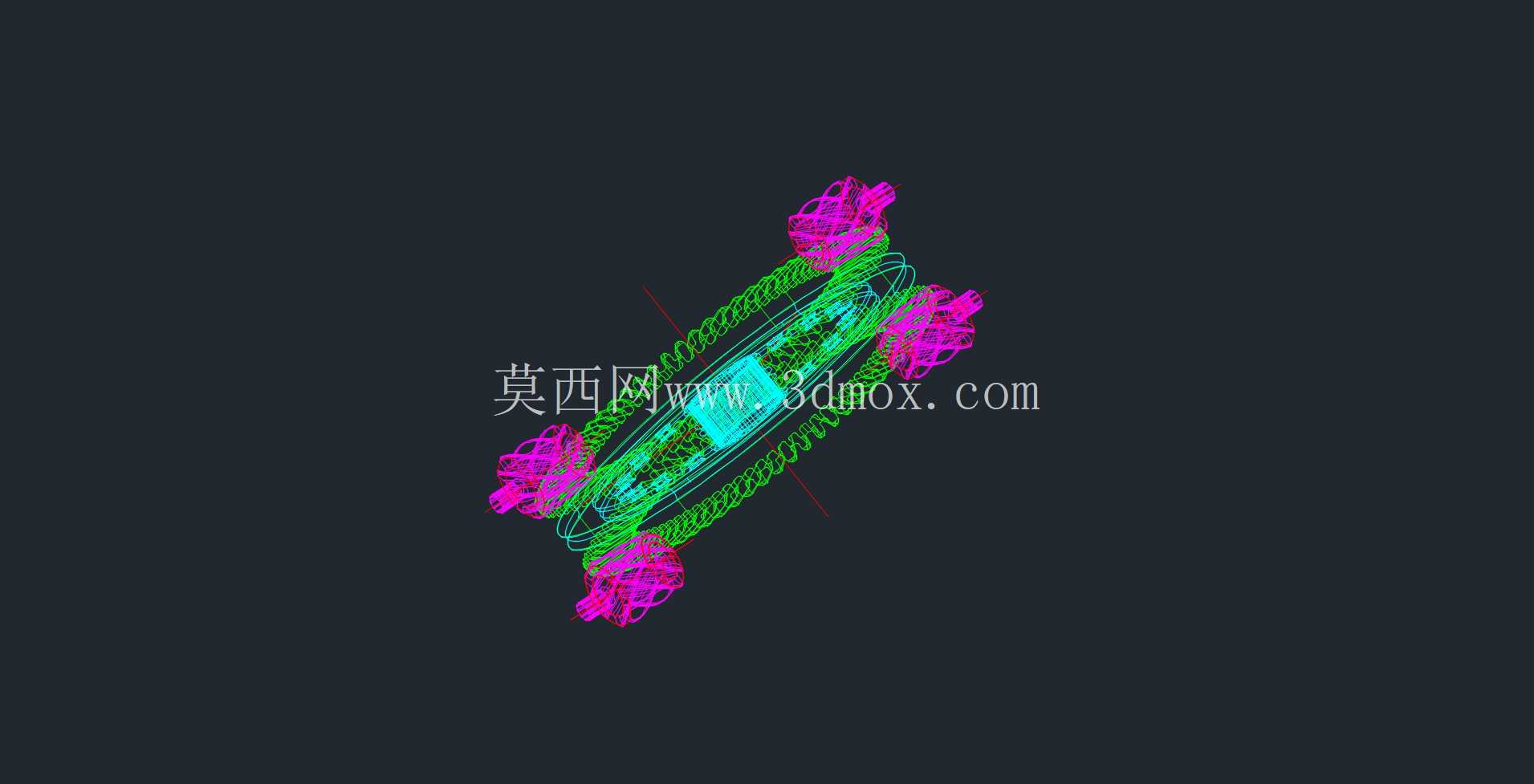

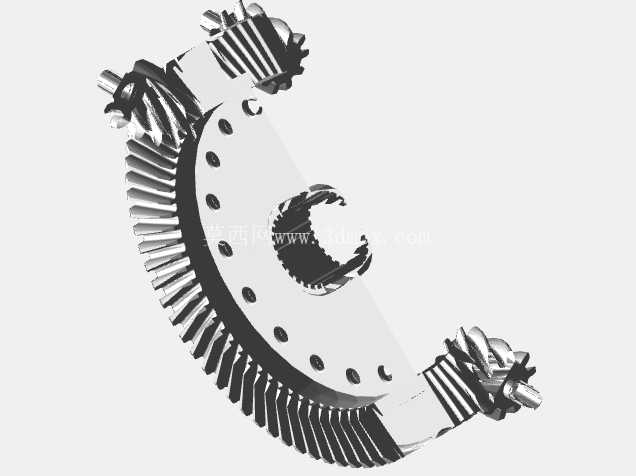

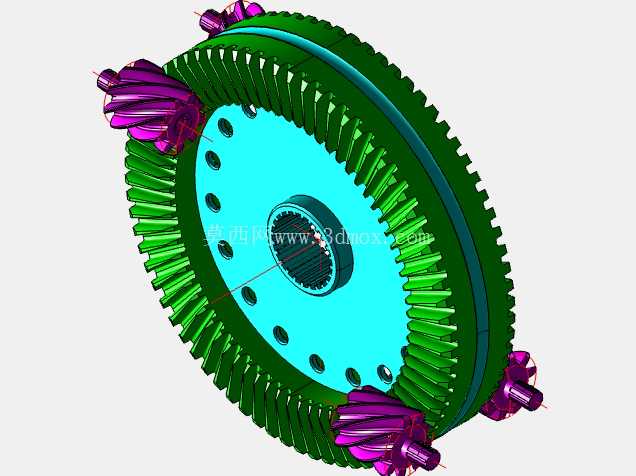

设计建模过程中，双曲面齿的齿面生成需要严格按照啮合方程推导齿面坐标点，通过曲面放样生成连续的齿面结构，每个轮齿的曲率参数需要保持一致，避免装配后出现个别齿载荷集中的问题。两端的外齿轴套采用对称结构设计，可实现两端互换安装，降低备件储备的品类数量，中间内齿圈的两端设置有密封槽，可安装密封圈防止润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入啮合腔，避免磨粒磨损加剧齿面损耗。

在设备选型匹配时，需要根据传递的额定扭矩、最高运行转速、轴系的最大偏移量三个核心参数来确认适配性，这套结构的最高允许转速受齿面啮合线速度限制，在做动平衡处理后可适配中高速传动场景，若应用在低速重载场景则可适当降低加工精度要求，控制制造成本。安装时需要先将两端外齿轴套分别固定在主动轴和从动轴端，再吊装中间内齿圈完成啮合对接，最后安装端盖和密封件即可完成装配，不需要复杂的专用工装，现场安装难度较低。
