可调式激光笔固定支撑座结构设计

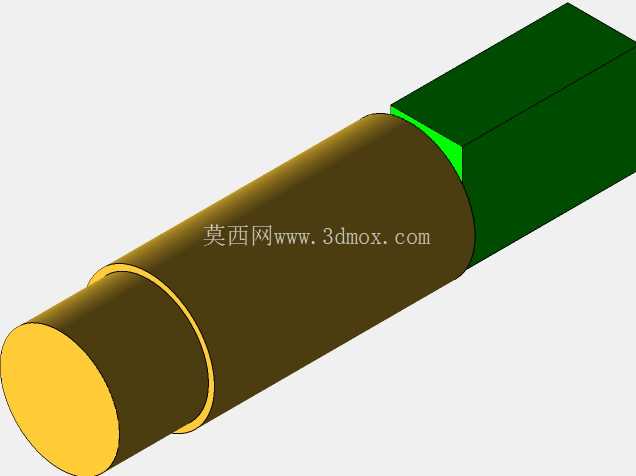

在工业计时、小型激光定位、教学演示等场景中，常需要将激光笔固定在特定位置，保持出射角度稳定，避免手持带来的抖动偏差，这款可调式激光笔支撑座正是针对这类需求开发的结构件。从实际应用场景来看，该支撑座可适配激光计时系统的部署需求，在竞速类赛事计时、生产线工件到位检测、小型设备安装定位等场景中，能够为激光发射端提供稳定的安装基础，无需额外搭配复杂的云台结构即可完成角度微调，适配不同的安装平面与照射距离要求。

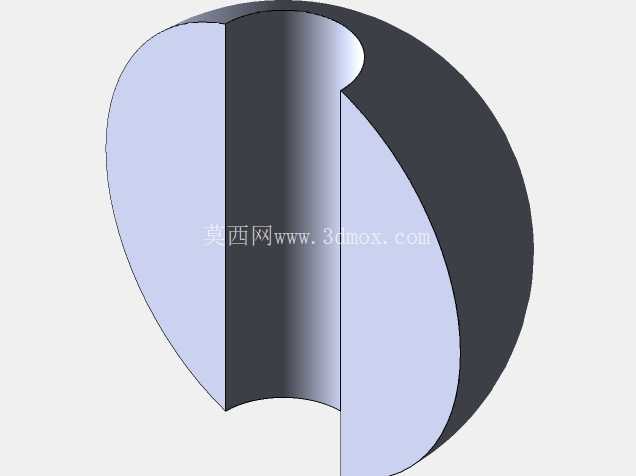

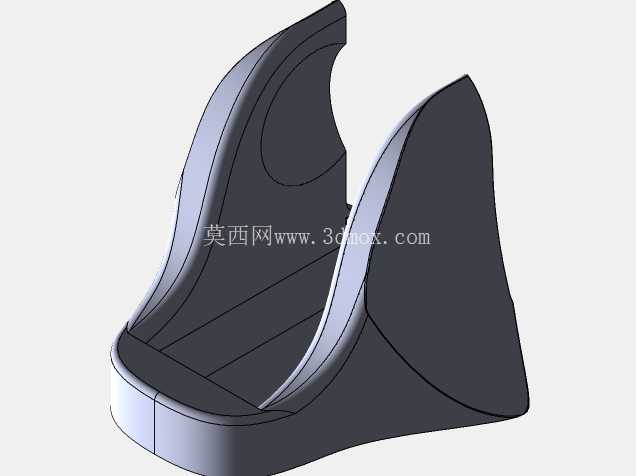

从功能特性上看，该支撑座采用分体式结构设计，主体支撑部分采用环抱式卡槽结构，能够适配常规直径的市售廉价激光笔外壳，卡槽内侧预留了微小的形变余量，既可以保证激光笔装入后的夹持稳定性，避免长期使用出现松动滑落，也不会因为夹持力过大压损激光笔的塑料外壳。支撑座底部设置了金属弹片卡扣结构，可快速卡装在厚度适配的安装板、工作台边缘或者专用支架横杆上，无需额外打孔或者使用螺栓紧固，拆装调整效率更高，适合需要频繁变更安装位置的临时测试场景。配套的球形调节端与支撑座主体配合，可实现激光笔俯仰角度、水平偏转角度的无级调节，调节到位后依靠结构间的摩擦力保持位置固定，调节阻尼经过适配，既不会因为阻尼过小出现使用过程中角度滑移，也不会因为阻尼过大导致调节费力，单次调节后可长期保持角度稳定，满足长时间静态使用的需求。

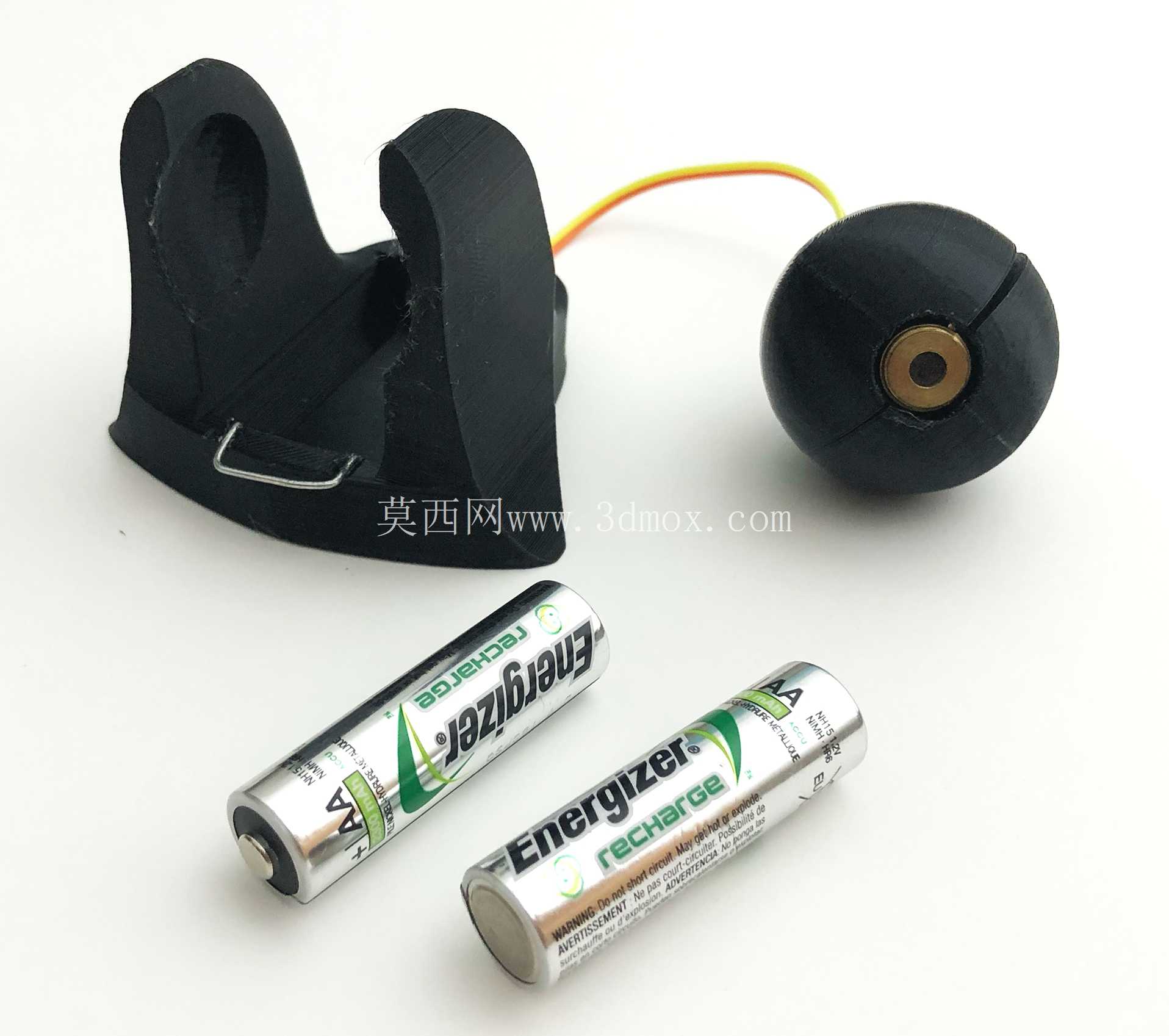

设计思路上，该结构优先考虑了加工可行性与使用耐用性，整体结构无复杂的倒扣或者薄壁脆弱结构，可直接采用FDM3D打印工艺制作，打印过程无需添加大量支撑材料，打印完成后仅需简单去除毛边即可投入使用，加工成本极低，适合小批量自制或者个人DIY场景使用。结构设计时充分考虑了常用7号充电电池的尺寸匹配，支撑座旁预留的电池放置空间可配套收纳备用电池，避免现场使用时出现电池耗尽无法及时更换的问题，同时电池与激光笔的接线可沿支撑座侧面的走线槽布置，避免线缆杂乱勾挂到周边物体影响激光定位精度。

从外形尺寸与安装边界来看，支撑座主体长度控制在60mm以内，宽度约45mm，整体高度不超过40mm，占用安装空间极小，可在狭小的设备间隙内完成安装。底部卡扣的最大开合距离适配5mm以内的安装板厚度，可直接卡装在常见的铝型材边框、亚克力工作台挡板、木质测试台边缘等位置，若需要固定在更厚的安装面上，也可通过在支撑座底部预留的两个沉孔使用自攻螺丝进行紧固，安装方式灵活多变。球形调节端的直径为25mm，调节角度范围覆盖俯仰±45°、水平360°旋转，可满足绝大多数近距离激光定位、计时的角度调整需求，调节过程中激光笔的出光口中心高度变化量控制在3mm以内，调整角度后无需重新大幅校准照射目标位置，调试效率更高。

在实际使用过程中，该支撑座的结构强度经过验证，常温环境下长期使用不会出现结构形变，夹持部位的抗疲劳性能可满足至少上千次的激光笔拆装需求，金属弹片卡扣的弹性衰减极小，反复拆装后仍能保持足够的夹持力。针对激光笔工作时的轻微发热问题，支撑座的环抱卡槽与激光笔外壳之间预留了0.2mm的间隙，可保证空气流通散热，避免长期连续工作时热量堆积损坏激光笔内部元件。走线槽的尺寸适配常见的细导线，可将供电线缆完全嵌入槽内，不会出现线缆突出影响安装或者调节的问题，整体结构没有尖锐的棱角，安装调试过程中不会划伤操作人员或者损坏周边的线缆、设备表面。
