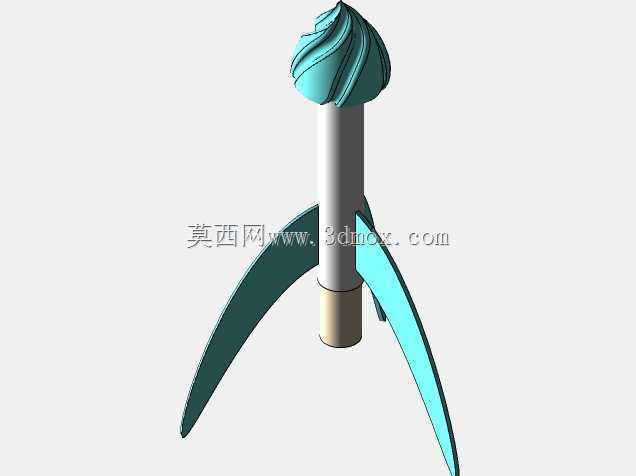

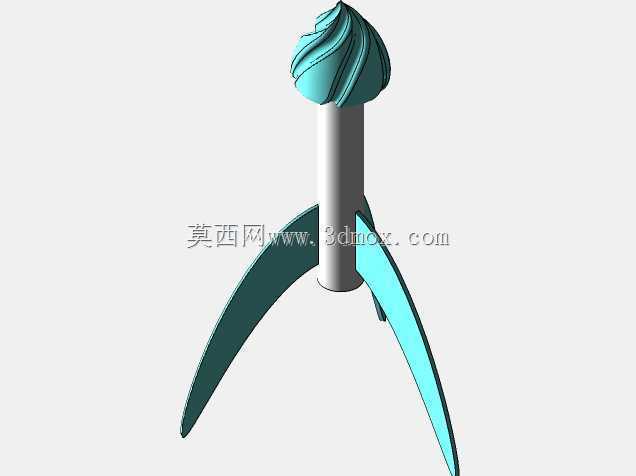

带螺旋头三尾翼C型火箭适配结构

　　该结构的设计核心围绕C型火箭的适配需求展开，底部采用开放式腔体结构，腔体的内径尺寸严格匹配常规C型火箭的弹体外径公差带，腔体深度覆盖C型火箭弹体尾部的稳定段长度，安装时可直接将C型火箭从底部开口嵌入，无需额外紧固件，依靠腔体与弹体的过盈配合实现周向与轴向定位，适配过程中不会对C型火箭的原有发射结构造成干涉，可直接配套现有C型火箭发射装置使用。

　　从结构布局来看，主体采用等直径圆柱杆身作为核心承载段，杆身的长径比经过反复校核，既保证整体结构的刚度，避免飞行过程中杆身出现挠曲变形，又控制整体重量在C型火箭的推力承载范围内，不会额外增加发射负载。头部采用螺旋曲面造型，该曲面的导程与母线弧度经过气动优化，飞行过程中可引导气流沿螺旋槽道流动，为弹体提供一定的自旋力矩，提升飞行过程中的姿态稳定性，避免无自旋状态下容易出现的弹道偏移问题，头部曲面与杆身的衔接处采用圆角过渡，消除直角结构带来的气流分离现象，降低飞行过程中的压差阻力。

　　尾翼部分采用三片对称式布局，相邻尾翼之间的夹角严格控制为120度，保证周向质量分布均匀，避免飞行过程中出现偏航力矩。每片尾翼采用翼型截面设计，前缘做圆弧钝化处理，后缘保持平直，翼面的安装角经过匹配调整，可配合头部螺旋结构提供的自旋力矩，进一步稳定飞行姿态，尾翼与杆身的连接位置设置在靠近底部腔体的区域，该位置是弹体飞行过程中的质心后方区域，符合静稳定飞行的布局要求，尾翼的翼展尺寸控制在合理范围内，既保证足够的稳定力矩，又避免翼展过大导致发射时与发射管壁发生剐蹭，适配常规内径的发射管使用场景。

　　在实际应用场景中，该结构可作为C型火箭的头部改装配件使用，替换原有C型火箭的制式头部，用于业余航天模型的飞行测试、科普教学演示等场景，开放式的底部腔体设计可快速完成与不同批次C型火箭的适配拆装，无需对原有火箭弹体进行打孔、粘接等不可逆改装，降低改装成本与操作门槛。结构的所有棱边均做倒钝处理，避免拆装与发射准备过程中出现划伤风险，各部分的壁厚经过强度校核，在满足飞行过程中气动载荷承载要求的前提下，尽可能降低壁厚，控制整体重量，保证C型火箭的原有推力可将整体结构推送至预期飞行高度。

　　建模过程中，头部螺旋曲面采用扫掠特征生成，以圆柱杆身的上端面圆心为螺旋路径基点，设置匹配气动需求的导程参数，以绘制好的翼型母线作为扫掠截面，生成连续的螺旋曲面后与杆身上端做布尔合并，保证衔接处的曲面连续性，避免出现应力集中的棱角结构。三片尾翼采用圆周阵列特征生成，以杆身轴线为阵列中心，设置120度的等间距阵列参数，保证每片尾翼的安装位置精度，尾翼与杆身的衔接处采用圆角过渡特征，提升连接位置的结构强度，避免飞行过程中尾翼受气动载荷作用出现断裂。底部的开放式腔体采用拉伸切除特征生成，腔体的内壁设置微小的拔模斜度，既方便C型火箭的嵌入安装，又能保证安装后的配合紧密度，避免飞行过程中出现结构脱落问题。

　　从安装边界来看，整体结构的最大外径由尾翼翼展决定，可适配内径大于该翼展尺寸的所有发射管，底部腔体的深度与内径尺寸严格匹配常规C型火箭的尾部尺寸，无需额外调整即可完成装配，整体结构的质心位置经过配重校核，位于整体长度的靠前区域，配合尾翼的稳定力矩，保证飞行过程中的静稳定度处于合理区间，避免出现飞行失稳、翻滚等问题。
