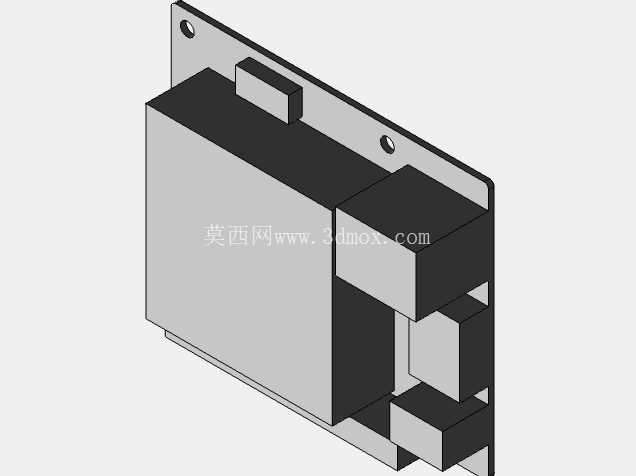

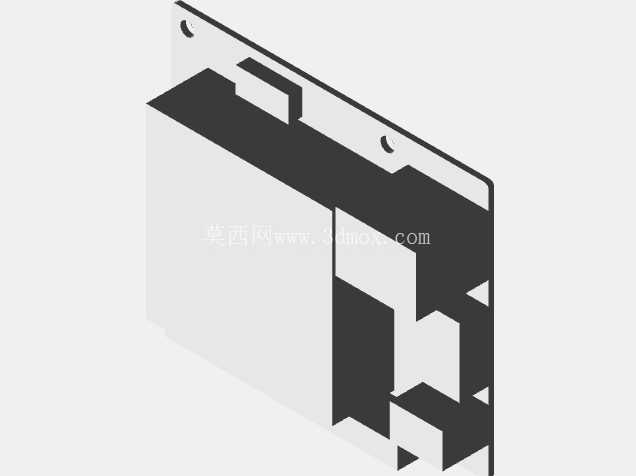

OdroidN2L开发板接口与尺寸参考建模

　　从实际应用场景来看，这类单板计算机常被用在边缘计算网关、小型物联网终端、嵌入式视觉采集设备、迷你工控主机这类产品的原型开发阶段，结构工程师在做整机外壳设计、内部堆叠规划的时候，首先要确认的就是开发板的固定孔位坐标、整体外轮廓尺寸、各个外接接口的伸出高度与位置，避免后续外壳开模或者3D打印样件的时候出现接口对位不准、固定孔位偏差、内部元件和外壳筋位干涉的问题。建模过程中，首先锚定的是开发板的基板安装基准，基板上的两个固定安装孔做了精准的位置还原，孔位的沉台深度、孔径大小都按照实际安装需求做了对应设置，方便工程师直接调用模型做安装柱的对位设计，不需要再反复核对孔位坐标。在嵌入式智能硬件的结构适配开发工作中，单板计算机的安装适配往往是整机结构设计的前置环节，很多项目在前期方案验证阶段，受限于开发板实物到货周期、精密测量条件不足等问题，很难快速完成安装位、接口避让空间的结构校核，这时候精准的参考三维模型就成了结构工程师推进方案的核心参考依据。这款Odroid N2L的参考建模，核心围绕实际结构适配需求搭建，没有做冗余的外观细节刻画，所有建模基准都围绕安装边界、接口位置、核心部件干涉校验三个核心维度展开。

　　基板上的核心凸起模块，包括核心处理模块的散热安装位、侧边的接口凸起块，都按照实际的高度差做了分层建模，每个模块的外轮廓边界都做了明确的区分，工程师在做内部空间堆叠的时候，可以直接通过模型的轮廓边界判断周边元件的预留空间，比如核心模块上方需要预留的散热片安装高度、侧边接口对应的外壳开孔位置，都可以直接在装配环境下做干涉检查，不需要等实物到手再调整结构。从安装边界来看，模型还原了开发板的整体长宽厚尺寸，基板边缘的安装避让空间也做了对应体现，工程师在做整机内部腔体设计的时候，可以直接把模型导入装配体，快速框定开发板所需的最小安装空间，提前规划电源模块、存储模块、外接天线等周边配件的安装位置，避免出现空间预留不足导致的整体方案返工。接口部分的建模没有做过于精细的针脚刻画，而是重点还原了每个接口的外轮廓尺寸、伸出基板的高度、接口之间的间距，这些参数恰恰是外壳开孔设计最核心的参考依据——比如电源接口、HDMI接口、USB接口、网线接口的位置和外框尺寸，直接决定了外壳侧面板的开孔位置和开孔大小，模型里把这些接口的安装基准面和基板的基准面做了关联约束，工程师在调整开发板安装角度的时候，接口位置会同步跟随变化，不需要重新对位。

　　建模过程中特意保留了各个模块之间的高度差，没有把模型做成一体化的整块结构，就是为了方便工程师在做散热设计的时候，可以快速识别核心发热区域的位置，对应规划散热风道、散热片的安装位置，比如核心处理模块的凸起位置是主要发热源，模型里明确标注了这个区域的顶面高度，工程师可以直接根据这个高度计算散热片的最大允许厚度，避免散热片和外壳上盖出现干涉。很多初级工程师在做这类开发板适配结构的时候，容易忽略接口周边的插拔空间预留，这款模型里每个接口的前方都预留了对应的插拔操作空间参考，工程师在做外壳设计的时候，可以直接参考这个空间范围，避免外壳侧壁离接口太近，导致线材插头无法完全插入，或者插拔的时候没有操作空间。另外，模型里的各个部件都做了独立的实体分组，工程师可以根据自己的设计需求，单独隐藏或者显示某个模块，比如在做安装柱设计的时候，可以只显示基板和固定孔位，隐藏上方的凸起模块，方便快速捕捉孔位中心；在做侧面板开孔的时候，可以单独显示侧边的接口模块，快速投影出开孔轮廓。从实际工程使用的角度来说，这类参考模型不需要做到和实物完全一致的微米级精度，核心是要把结构设计中需要用到的关键尺寸、关键位置、关键边界做准确还原，让工程师在方案阶段就能完成80%以上的结构校核工作，等实物到手之后只需要做细微的尺寸微调，就能完成最终的结构定稿，大幅缩短原型开发的周期。

　　比如在做小型物联网网关的结构设计时，用这个模型可以快速完成安装柱定位、侧面板开孔、内部散热空间预留、上盖和开发板核心模块的间隙校核，整个过程不需要反复测量实物尺寸，也不用担心因为尺寸记忆偏差导致的结构设计错误。另外，模型的基准坐标设置和常规机械设计软件的全局基准保持一致，导入到不同的三维设计环境中都不需要重新调整坐标方向，可以直接和其他结构件做装配配合，减少了模型导入后的预处理工作。对于经常做嵌入式硬件结构适配的工程师来说，这类精准的参考模型可以大幅减少重复测量、重复建模的工作量，把更多的精力放在整机结构的优化、散热路径的规划、安装可靠性的提升上，而不是把时间浪费在基础外形的重复绘制上。
