友善电子NanoPC M5开发板结构三维建模

这款嵌入式开发板的结构建模，核心围绕嵌入式场景的实际装机需求展开，在做结构还原之前，首先梳理了这类板卡的典型应用场景：它常被用作软路由核心板、小型NAS主控、边缘计算节点、嵌入式工控采集终端，也会被爱好者改造成家庭网络中枢、小型私有云存储主控，或是工业现场的轻量级数据采集网关，不同场景对板卡的结构边界、接口位置、安装固定点的要求差异极大，建模时需要优先保证所有对外接口的位置精度与安装空间预留，避免装机时出现接口干涉、外壳无法匹配的问题。

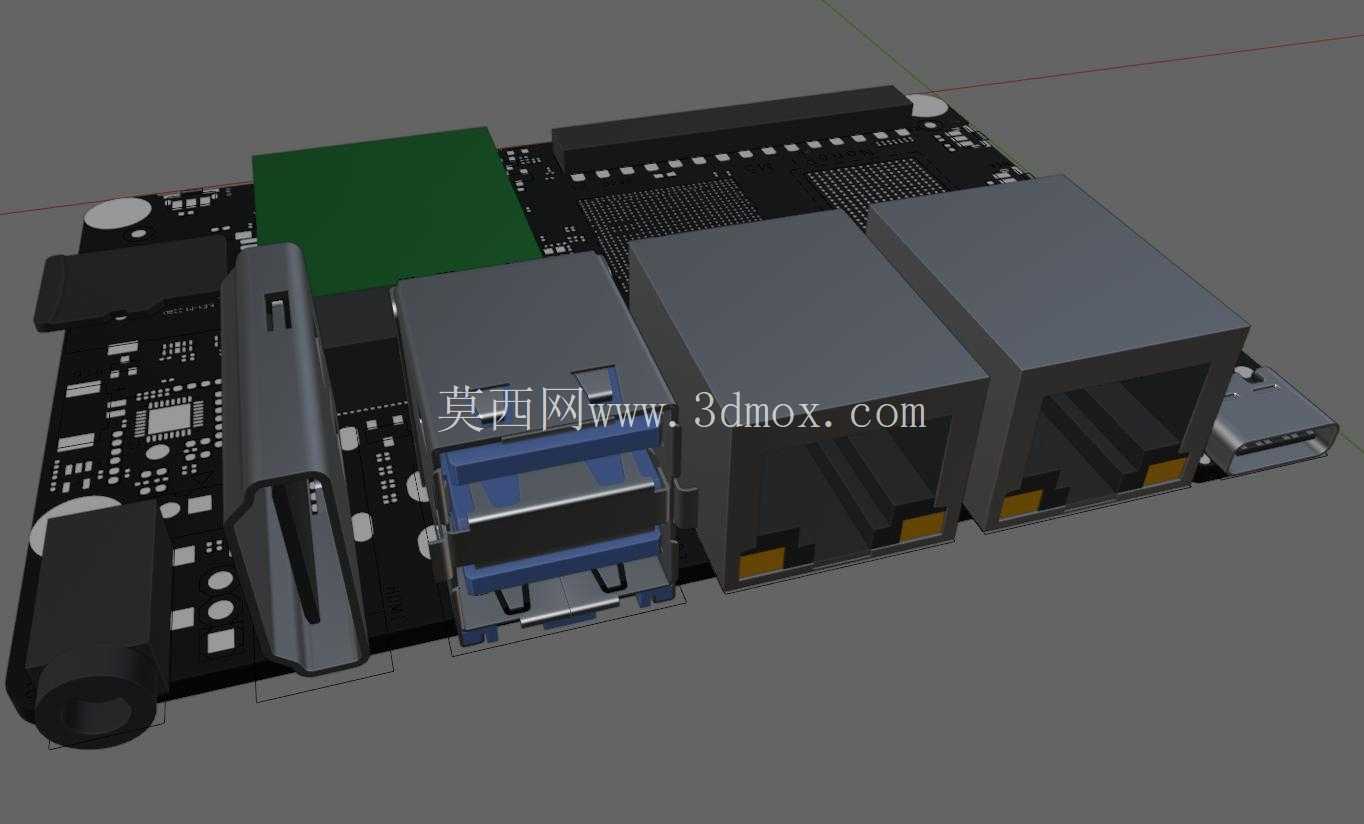

建模过程中首先锚定的是板卡的安装边界，这类开发板的固定孔位完全兼容主流嵌入式外壳的安装标准，四个固定孔的中心距、孔径、沉台深度都严格按照实物的装配公差还原，确保用户在做外壳设计、导轨安装支架适配时，可以直接调用模型做干涉检查，不需要反复测量实物尺寸。板卡上的接口布局是结构设计的核心重点：双千兆以太网接口采用上下堆叠布局，接口的伸出长度、金属屏蔽壳的外形尺寸、卡扣位置都做了精准还原，网口下方的状态指示灯开孔位置也对应实物做了定位，方便用户做面板开孔时预留灯位；USB3.0接口的蓝色胶芯、金属外壳的弹片结构都做了细节还原，接口的插拔空间预留了足够的操作余量，不会因为外壳开孔位置偏差导致U盘、无线网卡无法完全插入；HDMI接口、Type-C供电接口、音频接口的位置都严格对齐板边，接口的高度差控制在合理公差范围内，避免多接口同时使用时出现插头互相干涉的情况。

板卡上的核心散热区域也做了对应的结构还原，主控芯片、内存颗粒、电源管理芯片的位置和高度都按照实物尺寸建模，用户在选配散热片、定制导热垫厚度时，可以直接通过模型测量芯片到外壳内壁的距离，选择合适厚度的导热材料，避免出现散热片过高顶到外壳、或是导热垫过薄接触不良影响散热的问题。板卡边缘的电源输入接口采用圆柱形DC座，接口的插拔方向、引脚伸出长度都做了还原，适配常见的DC电源插头，不会出现插头插不到位导致供电不稳的情况。

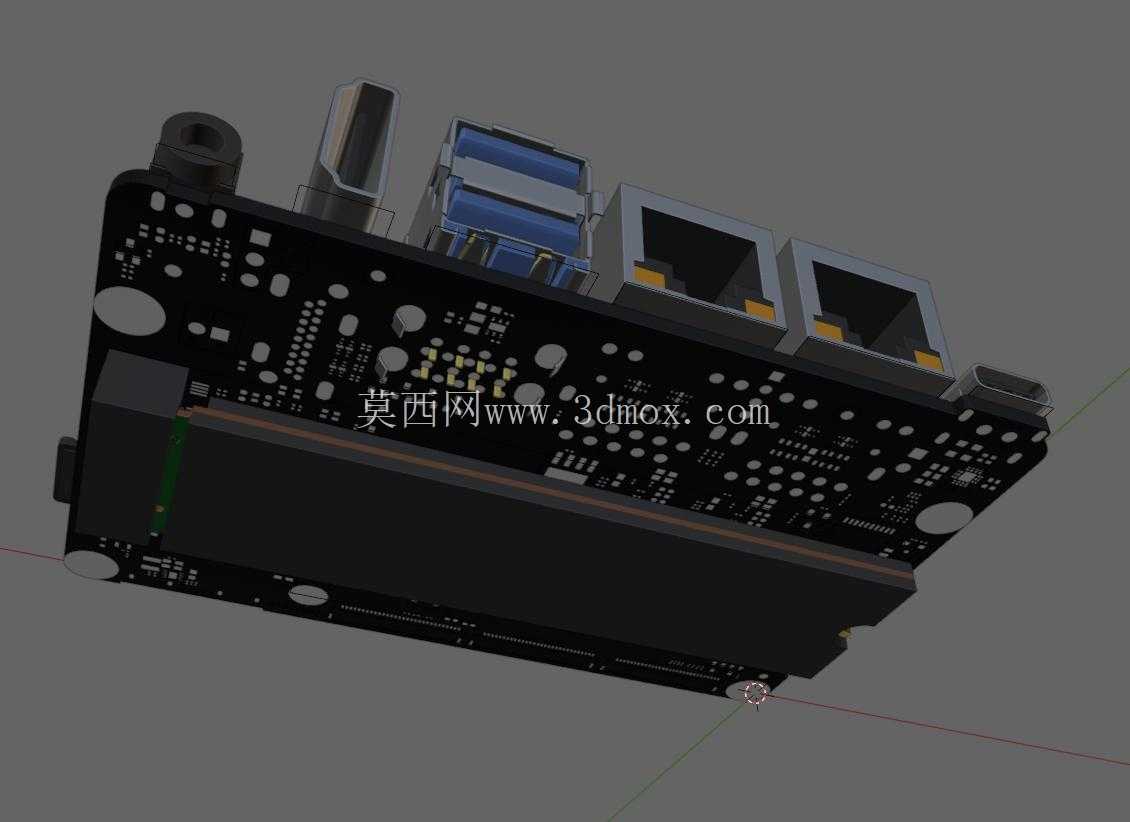

从设计思路来看，这类嵌入式板卡的结构建模不需要做过度的细节简化，所有影响装配的结构特征都需要保留：比如板卡边缘的定位缺口、丝印对应的按键位置、复位按键的高度和按动行程空间，都在模型里做了对应体现，用户在做嵌入式设备集成时，可以直接把该模型导入装配体，快速完成整体结构的布局检查，不需要单独绘制板卡轮廓。针对软路由应用场景，双网口的位置刚好对应外壳面板的标准开孔位，用户只需要按照模型的接口位置绘制面板开孔图，就能保证网口、USB接口、供电接口的对齐度，不需要反复调整开孔位置；针对NAS应用场景，板卡上的存储接口位置（虽然被散热片遮挡部分区域）的安装高度也做了预留，确保用户加装固态存储模块时，不会和外壳、散热片产生干涉。

建模时还考虑了工业场景的安装需求，板卡的整体厚度、元件最高高度都做了精准测量，适配标准的DIN导轨安装外壳的内部空间，用户如果要把该板卡集成到工控柜内，只需要搭配对应的导轨安装外壳，就能直接完成装配，不需要额外调整板卡的固定位置。板卡上的排针位置、扩展接口的引脚高度也都按照实物还原，方便用户扩展外接传感器、通讯模块时，提前评估扩展模块的安装空间，避免扩展模块过高影响外壳装配。

整体建模过程始终围绕实际装配需求展开，没有做无意义的细节堆砌，所有保留的结构特征都服务于结构设计、装配校验、外壳开发的实际需求，不管是个人爱好者做定制外壳，还是工业用户做设备集成，都可以直接使用该模型完成前期的结构布局验证，减少实物测量的工作量，降低装机时出现结构干涉的概率。
