19mm带LED指示灯按钮结构设计

　　在工业控制、低压配电、小型机电设备的操作回路里，这类19mm安装直径的带灯按钮是出现频率极高的人机交互元件，从机床操作面板的启停控制、小型自动化设备的工位触发，到电源柜的状态切换、测试治具的功能选择，几乎所有需要人工给出开关量指令的电气节点，都能见到这类元件的身影。和常规无灯按钮不同，集成LED指示的款式不需要额外在面板上开孔加装状态指示灯，单孔位就能同时完成操作输入与状态反馈，能大幅压缩面板的开孔数量，简化面板布局的布线难度，尤其适合安装空间局促的小型设备、手持控制盒这类场景。

　　从实际安装适配的角度看，这款按钮采用标准19mm圆形开孔的安装规格，安装固定采用后侧带防转定位的插片式引脚，三个插片引脚分别对应常开触点、公共端与LED供电回路，引脚的间距符合低压电器的安全爬电距离要求，焊接或者接插接线时不会出现引脚间的安全间隙不足问题。前端的操作头部做了六边形的防转切面，装入面板开孔后拧紧后侧的固定螺母，不会因为长期按动出现按钮本体跟转的问题，头部的操作面做了微凸的磨砂处理，戴薄劳保手套操作时也不会出现打滑的情况，按动的行程控制在3mm左右，按压力度设置在5N上下，既不会因为误触轻易触发，也不会因为按动需要的力度太大造成操作疲劳。

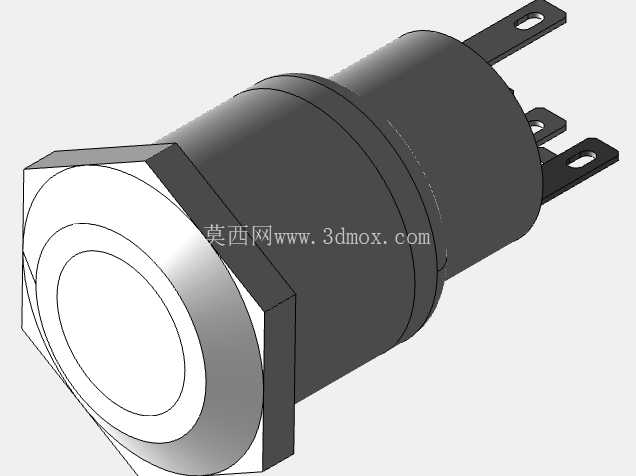

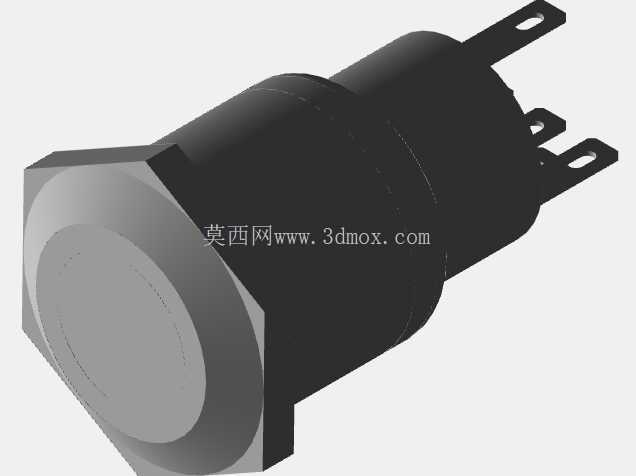

　　设计这款模型的时候，所有尺寸都是基于实物手工测绘完成，首先要保证的是安装边界的尺寸完全匹配实物，因为这类标准件的选型核心就是安装尺寸的互换性——面板开孔直径、安装螺母的螺纹规格、引脚的伸出长度与相对位置、头部突出面板的高度，这些尺寸如果出现偏差，实际装配的时候就会出现装不进、固定不稳、接线干涉的问题。建模的时候先从安装基准面开始搭建，先确定面板安装面的位置，向后延伸出引脚与固定结构，向前延伸出操作头部与LED透光层，LED的透光区域做了半透明的材质分层，模拟实际产品里柔光扩散的效果，避免LED点亮的时候出现局部光斑过亮的问题。

　　按钮的本体外壳采用阻燃PA66材质的结构设计，壁厚控制在1.5mm，既保证足够的结构强度，在按动冲击、长期温度循环的工况下不会出现开裂，也不会因为壁厚过大造成整体尺寸超差。后侧的插片引脚采用0.8mm厚的铜质嵌件结构，建模的时候预留了嵌件与塑料本体的结合卡位，保证引脚在反复插拔接线的过程中不会出现松动、转动的问题。带灯版本的LED供电回路做了内置的限流电阻空间预留，适配常见的12V、24V直流控制电压，不需要外部额外串接限流元件，直接接入对应电压的控制回路就能实现状态指示，当按钮按下触发回路接通时，LED同步点亮，清晰反馈当前的回路导通状态，在车间光线不足的场景下也能快速识别设备的运行状态。

　　在实际设备选型应用中，这类19mm按钮属于通用型控制元件，和16mm、22mm的按钮形成尺寸梯度，适配不同的面板空间需求，19mm的尺寸刚好平衡了操作手感与空间占用，比16mm按钮的操作面更大，按动的时候触感更明确，又比22mm按钮占用的面板空间更小，在排布密集的操作面板上可以放下更多的功能按钮。建模过程中对所有的配合间隙都做了还原，比如操作头部和本体之间的活动间隙设置在0.2mm，既保证按动的时候没有卡滞，也不会因为间隙过大进灰、进切削液影响内部触点的寿命，固定螺母的对边尺寸、螺纹牙距都严格按照通用按钮的安装标准做了匹配，保证这个模型导出后可以直接用于面板开孔的干涉检查、操作面板的布局设计，不需要再反复调整安装尺寸。

　　很多结构工程师在做设备面板设计的时候，往往会忽略这类标准按钮的实际安装深度，导致后期装配的时候按钮后侧和内部的线槽、PCB板、安装支架出现干涉，这款模型完整还原了按钮从面板前侧到引脚末端的全部深度尺寸，包括固定螺母的厚度、引脚的弯折角度，在做三维布局的时候直接调入装配体，就能准确检查安装空间是否足够，提前规避装配干涉的问题。按钮的LED发光区域位于操作面的中心位置，光线经过头部的柔光层扩散后，在正面120度的视角范围内都能清晰看到点亮状态，不会出现侧面看不清指示状态的问题，适合多工位观察的设备场景。
