GW600带编码器尾轴双轴蜗轮蜗杆减速电机

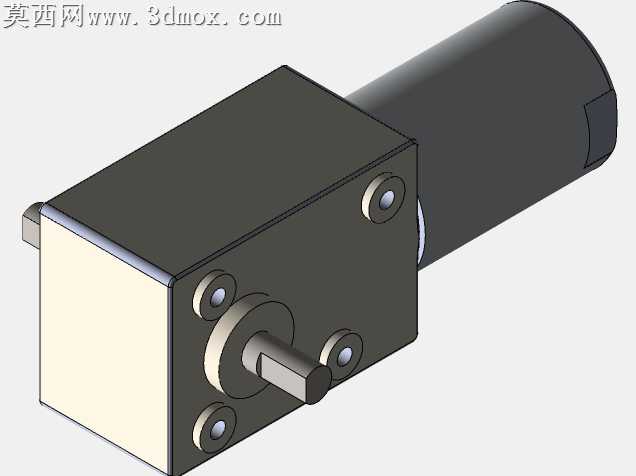

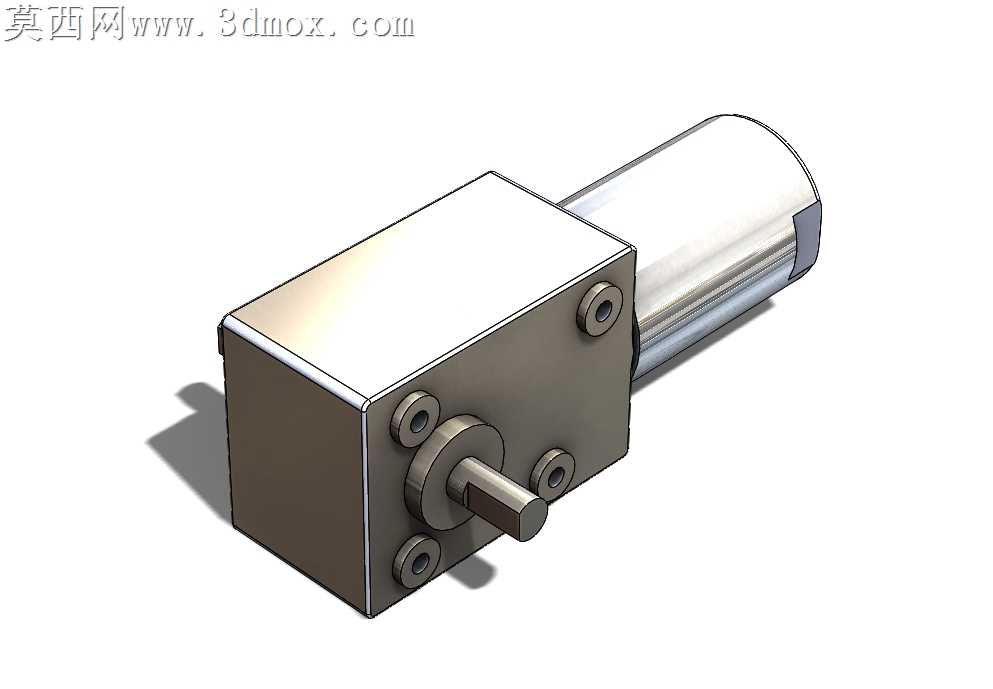

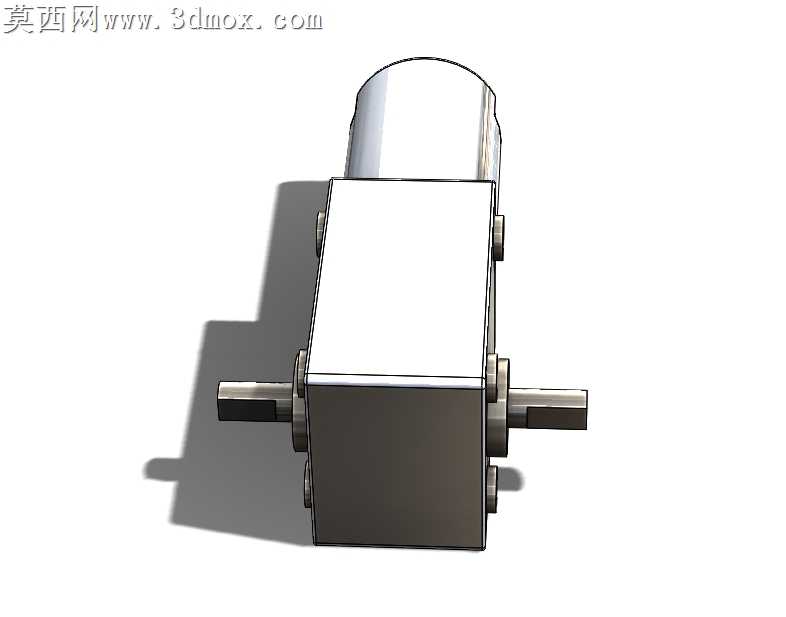

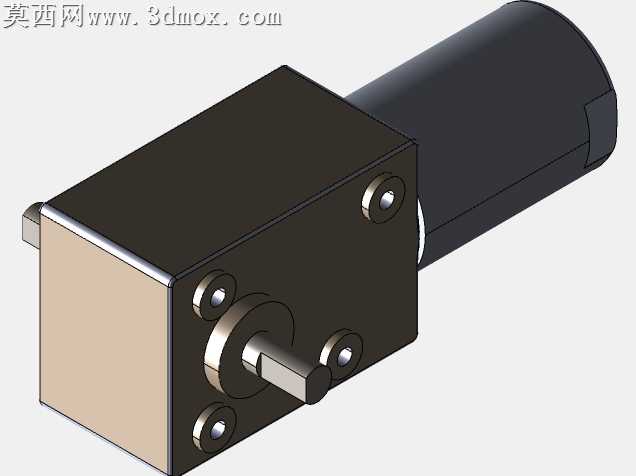

本作品为GW600系列带编码器尾轴的双出轴蜗轮蜗杆减速直流电机三维建模成果，建模过程依托主流三维机械设计软件完成全参数化构建，完整还原了该款低转速高扭矩电机的全部结构细节。建模阶段首先从核心传动结构入手，精准绘制蜗轮蜗杆啮合副的齿形参数，匹配该款电机大减速比的传动特性，确保齿面啮合间隙、安装定位尺寸完全符合实物装配逻辑；随后依次构建直流电机本体的圆柱形机壳、内部定子转子的装配占位结构、前端方形减速箱壳体，壳体上的安装孔位、输出轴伸出端的轴肩、键槽结构均按照实际加工尺寸绘制，保证模型可直接用于虚拟装配验证。材质与渲染环节针对不同部件匹配对应材质属性：减速箱壳体采用哑光金属漆材质模拟锌合金压铸外壳的磨砂质感，电机机壳赋予亮面镀铬金属材质还原金属表面的高光反射效果，输出轴、安装螺丝等外露金属件采用不锈钢材质，通过调整粗糙度、金属度参数区分不同机加工表面的质感差异，渲染时添加柔和的环境光与定向投影，清晰呈现结构的凹凸层次与装配关系，让模型展示效果贴近实物拍摄观感。结构设计上重点还原双出轴特性，前端输出轴用于连接负载，尾轴延伸端用于安装编码器，精准预留编码器的安装定位面与轴连接位，匹配该款电机可实时反馈转速的功能特性；蜗轮蜗杆结构自带的自锁特性也在建模中通过齿形角度、啮合位置的精准绘制体现，可直观展示断电后负载不会反向带动电机转动的结构原理。整体建模遵循自上而下的设计思路，先确定整体安装尺寸、轴中心高、输出轴位置等核心装配参数，再拆分各个零部件的独立结构，确保所有零件之间无干涉、装配关系完全符合实际生产的装配逻辑，模型可直接用于机器人关节、小型自动化设备的结构选型验证、装配模拟与运动仿真工作，能帮助设计人员快速完成该款电机在整机结构中的布局校核，缩短设计迭代周期。
