高精度NEMA17两相步进电机三维建模作品

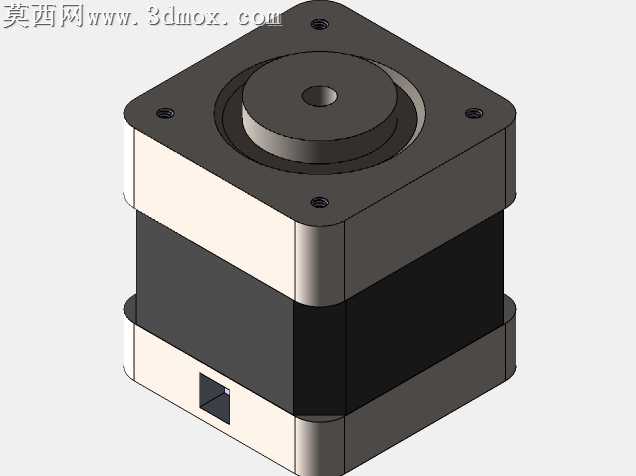

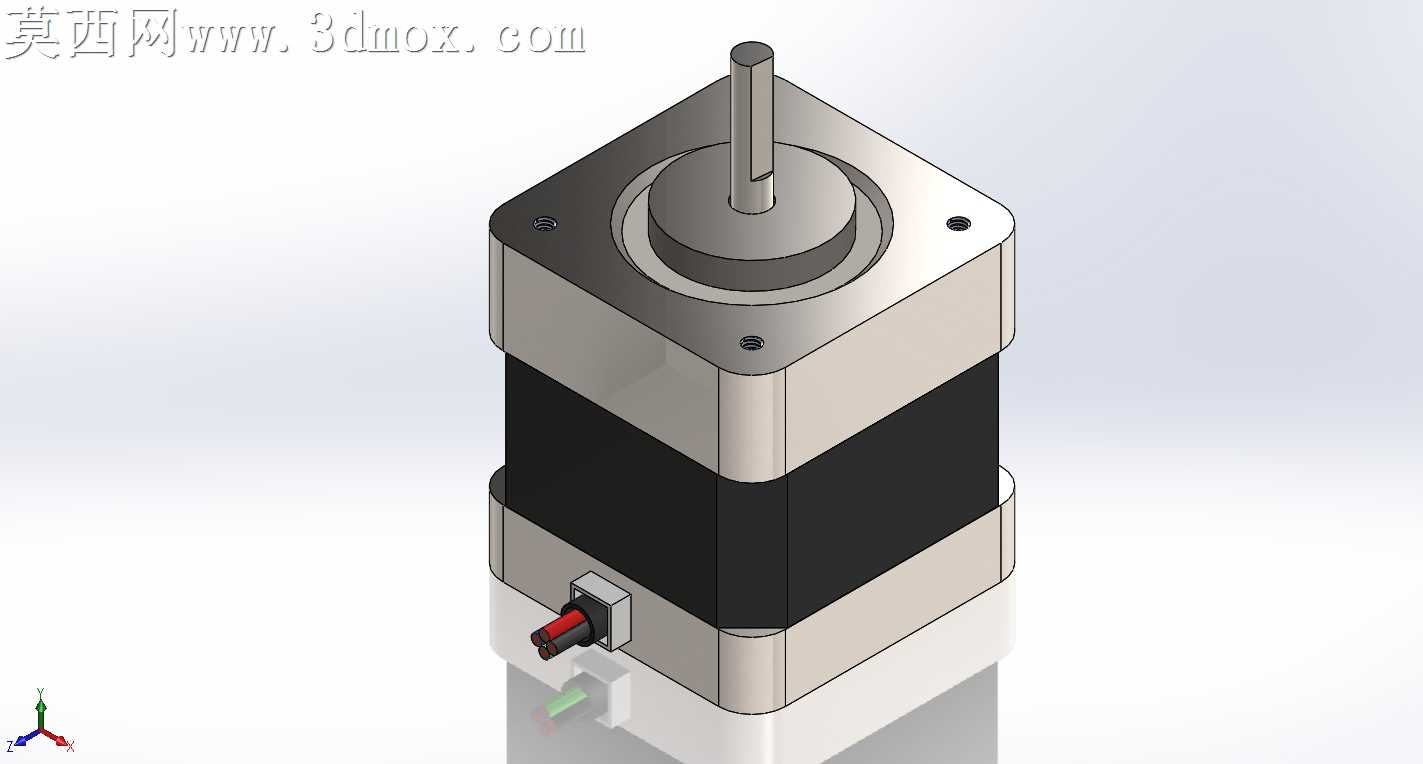

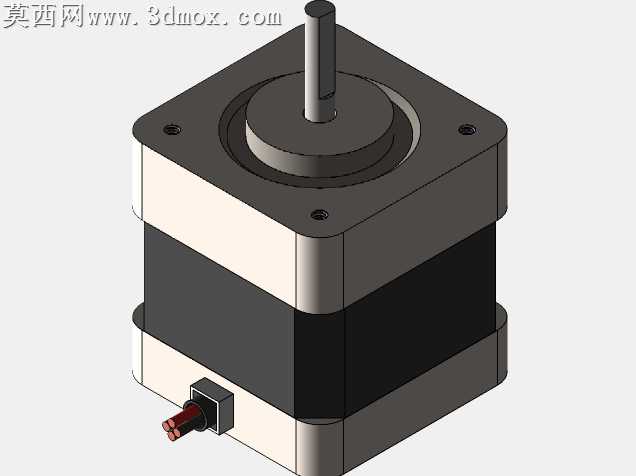

本作品为NEMA17规格两相步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸标准，完整还原了电机的全部结构细节。建模阶段首先依据该型号电机的官方尺寸参数搭建基础轮廓，先完成方形安装法兰的基准建模，精准定位四个安装孔的孔位、孔径与沉台尺寸，保证安装面的平面度与孔位公差符合实际装配要求，随后依次构建前端盖、定子壳体、后端盖的分层结构，清晰区分不同壳体段的材质分界区域。输出轴部分严格还原了轴径、轴伸长度以及轴端的定位特征，还原了输出轴与前端盖轴承位的配合结构，同时完整复刻了侧方出线口的航插结构，包括插头外壳、锁紧卡扣、接线端子的细节特征，保证结构的完整性。材质与渲染阶段，针对电机不同部件匹配对应材质属性：金属壳体部分赋予磨砂铝合金材质，调整金属粗糙度与反射参数还原工业铝壳的哑光金属质感，中间定子包覆段赋予黑色哑光工程塑料材质，模拟电机塑封层的细腻磨砂质感，输出轴与安装螺丝赋予亮面金属材质，区分不同金属部件的表面处理差异，出线口的塑料插件与接线端子分别匹配对应材质，通过光影调整突出各部件的结构层次，渲染效果贴近实物视觉表现。结构设计上完整还原了步进电机的内部装配逻辑对应的外部特征，清晰呈现各段壳体的拼接止口、端盖固定螺丝的沉孔位置、壳体表面的工艺倒角，所有圆角、倒角细节均按照实物工艺要求设置，避免出现尖锐棱角不符合实际加工工艺的问题。建模过程中兼顾了模型的可编辑性，各部件为独立可拆分结构，可直接用于机电一体化设备的装配仿真、运动模拟场景，能够适配自动化设备、小型机器人、精密传动平台等场景的整机装配设计需求，模型的尺寸精度可直接用于工程装配干涉检查，为相关机电产品的设计开发提供精准的三维模型支撑。
