西门子2马力1700转工业电动机三维设计

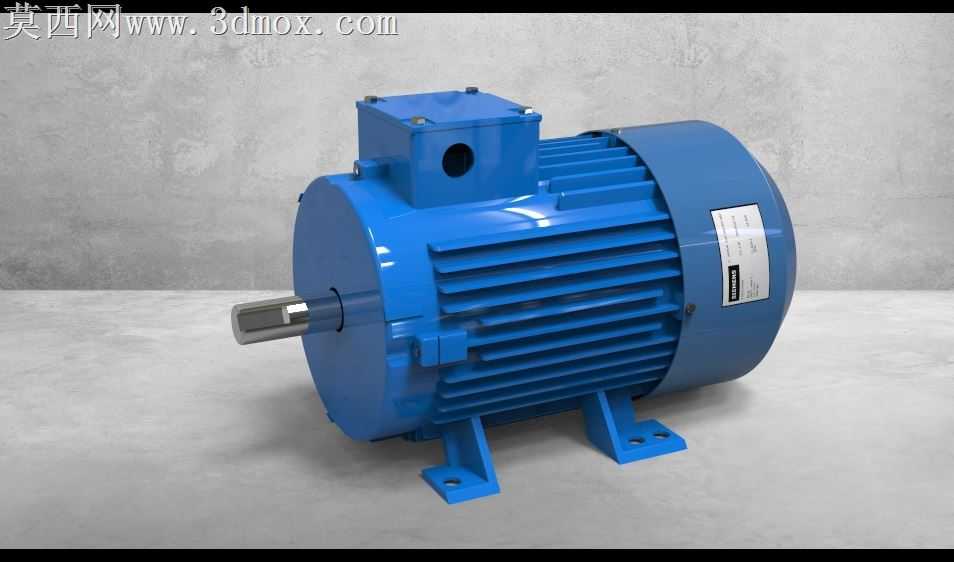

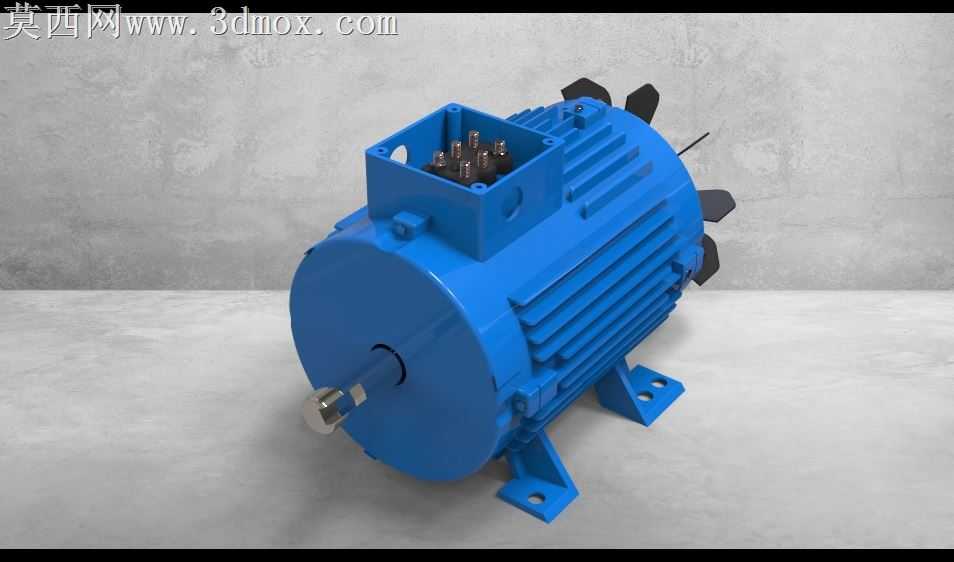

本作品为参照真实西门子2马力工业电动机实物尺寸完成的三维建模设计，整体建模过程严格遵循工业电机的实际结构比例，完整还原了卧式安装三相异步电动机的全部核心结构特征。建模阶段首先依据真实电机的外形测绘尺寸搭建基础轮廓，通过拉伸、旋转、阵列等基础建模命令构建电机的主体机壳部分，机壳表面的散热筋采用线性阵列方式排布，严格匹配真实电机的散热筋间距、凸起高度与倒角细节，保证散热结构的还原度；前端盖、后端盖与机壳的连接止口、安装孔位均按照真实装配关系设计，确保各部件的装配逻辑符合实际生产要求。输出轴部分还原了轴伸端的键槽结构、轴肩定位特征，轴承位的尺寸精度按照工业电机的常规配合公差进行建模还原，接线盒部分完整构建了盒体、盒盖、进线孔、安装固定座的细节，接线盒与机壳的连接位置、倾斜角度完全参照实物设计，底座安装脚的安装孔距、脚座厚度、加强筋结构均按照真实电机的承重结构进行还原，铭牌区域预留了对应安装位，还原了真实电机的铭牌布局位置。材质与渲染阶段，机壳、端盖、底座、接线盒部分采用工业蓝色铸铁烤漆材质，调整材质的粗糙度、反光度参数还原真实电机外壳的哑光烤漆质感，输出轴部分采用光亮镀锌金属材质，还原金属轴的金属光泽与机加工表面质感，接线盒的密封垫部分采用黑色橡胶材质，铭牌部分采用哑光铝质金属材质搭配印刷纹理，渲染场景采用工业灰色水泥地面作为承载面，搭配柔和的影棚布光，通过多角度光源照射突出电机的结构轮廓与散热筋的层次细节，阴影参数调整为软阴影，避免生硬阴影遮挡模型结构细节。设计过程中重点还原了电机的可拆解装配逻辑，各部件之间保留了合理的装配间隙，符合实际产品的装配工艺要求，整体模型结构完整，细节丰富，可用于工业场景搭建、机电设备装配演示、教学演示等多种用途，模型的尺寸参数完全参照真实同规格电机设定，1:1还原真实产品的外形比例与结构特征。
