凹版相机LASER FALCON2专用支撑安装结构

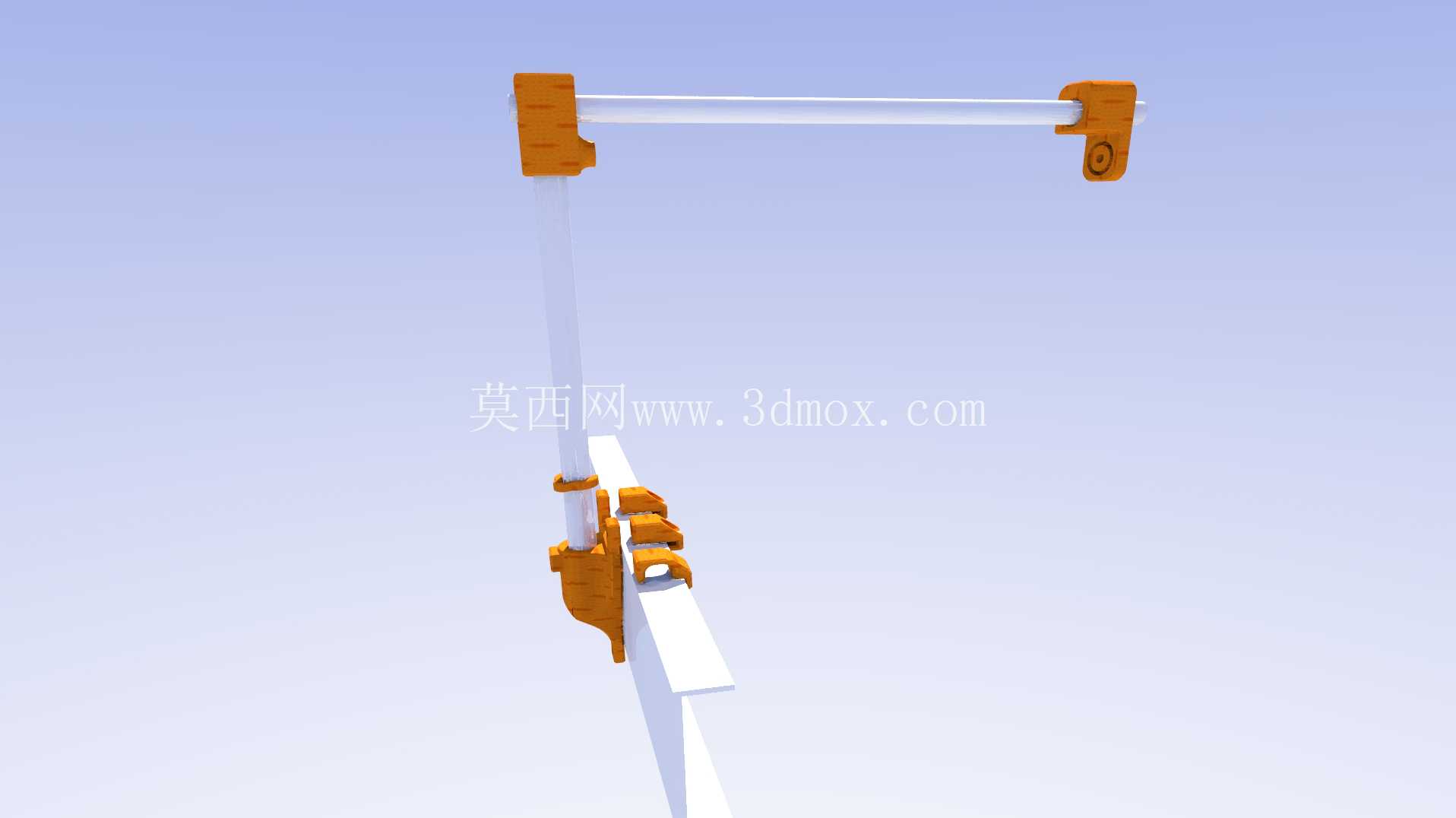

　　这套支撑结构是针对凹版相机与LASER FALCON2设备配套使用的安装组件，核心作用是在激光加工工位上为视觉采集模块提供稳定的固定点位，解决加工过程中视觉定位偏移、拍摄角度晃动的常见问题。从结构组成来看，整套组件分为横向跨接杆、纵向支撑杆、工位夹持座三个核心部分，横向跨接杆两端设置有卡接式固定座，可直接卡在设备两侧的型材边框上，不需要额外在设备本体上打孔攻丝，避免对原有设备的结构强度造成破坏。纵向支撑杆与横向杆的连接位置采用抱箍式锁紧结构，松开锁紧件时可以沿着横向杆的轴向任意滑动调整位置，也可以绕杆身旋转调整俯仰角度，锁紧后能够提供足够的夹持力，保证相机在设备运行产生振动的工况下不会出现位置漂移。

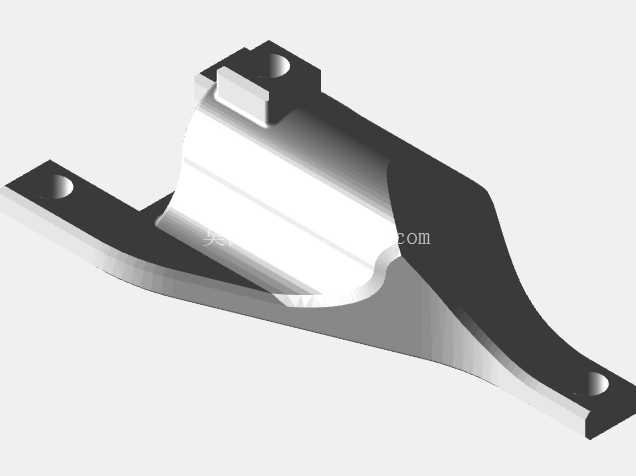

　　下端的夹持座是整套结构的核心受力部件，采用与设备工作台边缘型材匹配的卡槽设计，卡槽内侧设置有防滑凸棱，卡入型材后通过侧边的锁紧旋钮顶紧，不需要额外的紧固件就能完成固定，安装和拆卸都可以在无工具的情况下完成，适合需要频繁调整视觉工位的加工场景。在实际应用场景中，这类支撑结构主要服务于激光雕刻、激光切割类设备的视觉对位工序，凹版相机安装在支撑结构的末端安装位后，可以垂直向下拍摄工作台面的加工物料，通过视觉识别物料上的定位标记，自动校正激光加工的坐标偏移，解决人工对位效率低、误差大的问题，尤其适合小批量多品种的个性化加工场景，比如定制化文创产品雕刻、小型五金件切割打标等工序，能够大幅减少对位辅助时间。

　　设计思路上，整套结构优先考虑了安装的通用性与调整的便捷性，所有活动连接位置都采用了快锁结构，没有采用需要内六角扳手或者螺丝刀操作的螺丝锁紧，操作人员在切换加工物料类型时，可以在十几秒内完成相机位置的调整，不需要中断生产流程准备工具。结构的受力经过了优化，横向杆采用空心薄壁截面设计，在保证足够抗弯强度的前提下尽可能降低自重，避免两端固定座承受过大的倾覆力矩，纵向杆的截面做了加强筋处理，即使在杆身伸出长度达到最大行程时，末端的相机安装位的晃动量也能控制在视觉识别允许的误差范围内。安装边界方面，横向杆的有效跨距可以适配常见的桌面级激光设备工作台宽度，两端固定座的卡槽尺寸匹配行业通用的20系列铝型材边框，纵向杆的上下调整行程可以覆盖从工作台面到设备上盖之间的全部高度区间，下端夹持座可以卡在厚度10mm到30mm之间的工作台边缘，不需要额外加装转接件就能适配绝大多数同类型桌面激光设备。结构的所有棱角位置都做了圆角过渡处理，避免安装调整过程中划伤操作人员，外露的锁紧件都采用了大尺寸的塑料旋钮，即使戴着手套也能方便操作。

　　在实际使用中，这套支撑结构可以兼容不同重量的工业级凹版相机，安装位预留了通用的螺丝孔位，不需要额外打孔就能固定常见型号的视觉相机，安装完成后相机的镜头光轴可以始终保持与工作台面垂直，保证拍摄的图像不会出现梯形畸变，减少后续视觉算法的校正工作量。针对激光加工场景中可能出现的烟尘污染，结构的外表面做了光滑处理，不容易积攒烟尘颗粒，日常清洁只需要用干布擦拭即可，没有容易积灰的缝隙或者死角。连接位置的锁紧件都采用了耐磨的工程塑料材质，长期反复调整锁紧也不会出现磨损松旷的问题，能够保证长期使用后的定位精度保持稳定。
