星型航空活塞动力装置结构设计

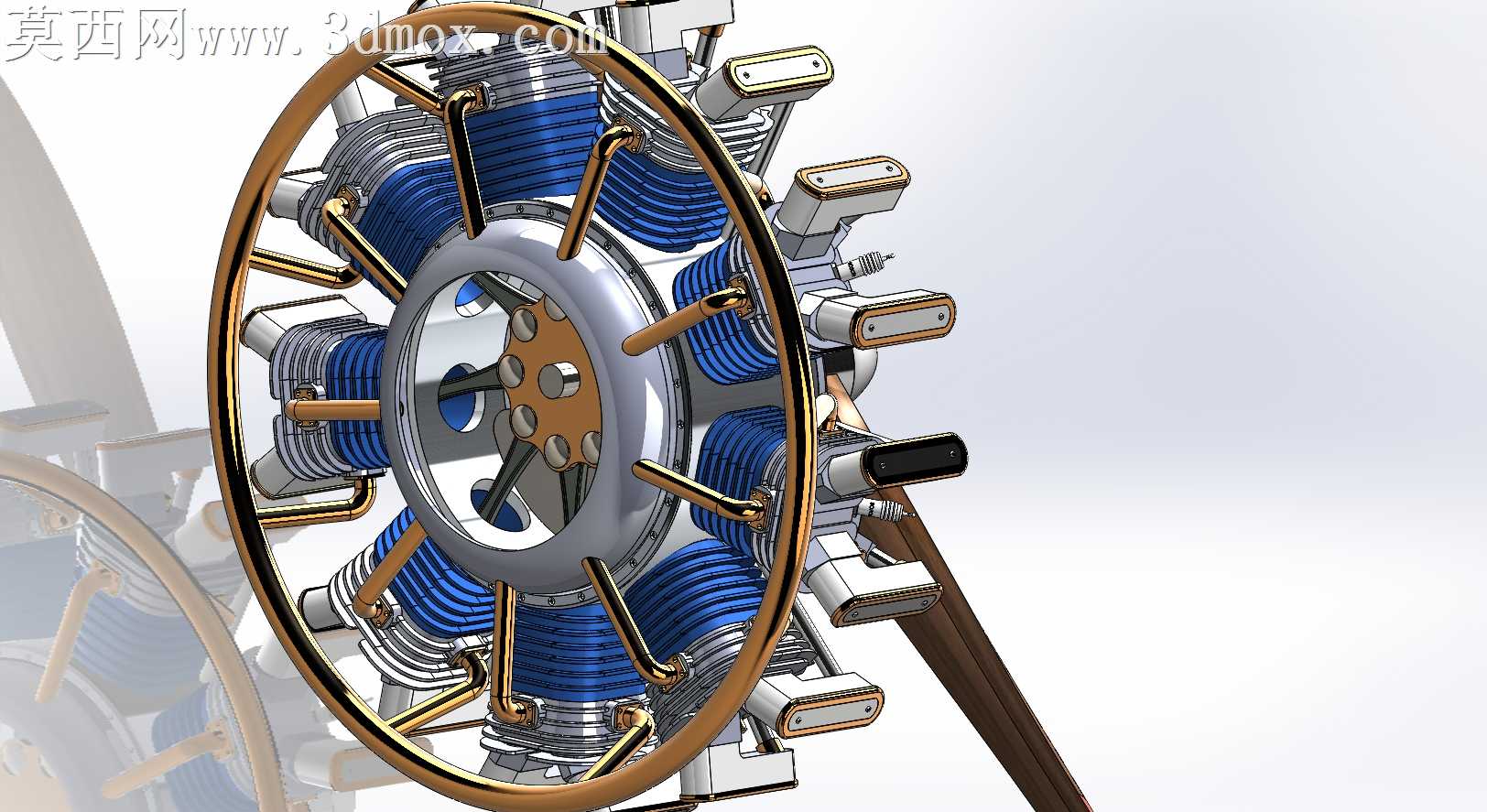

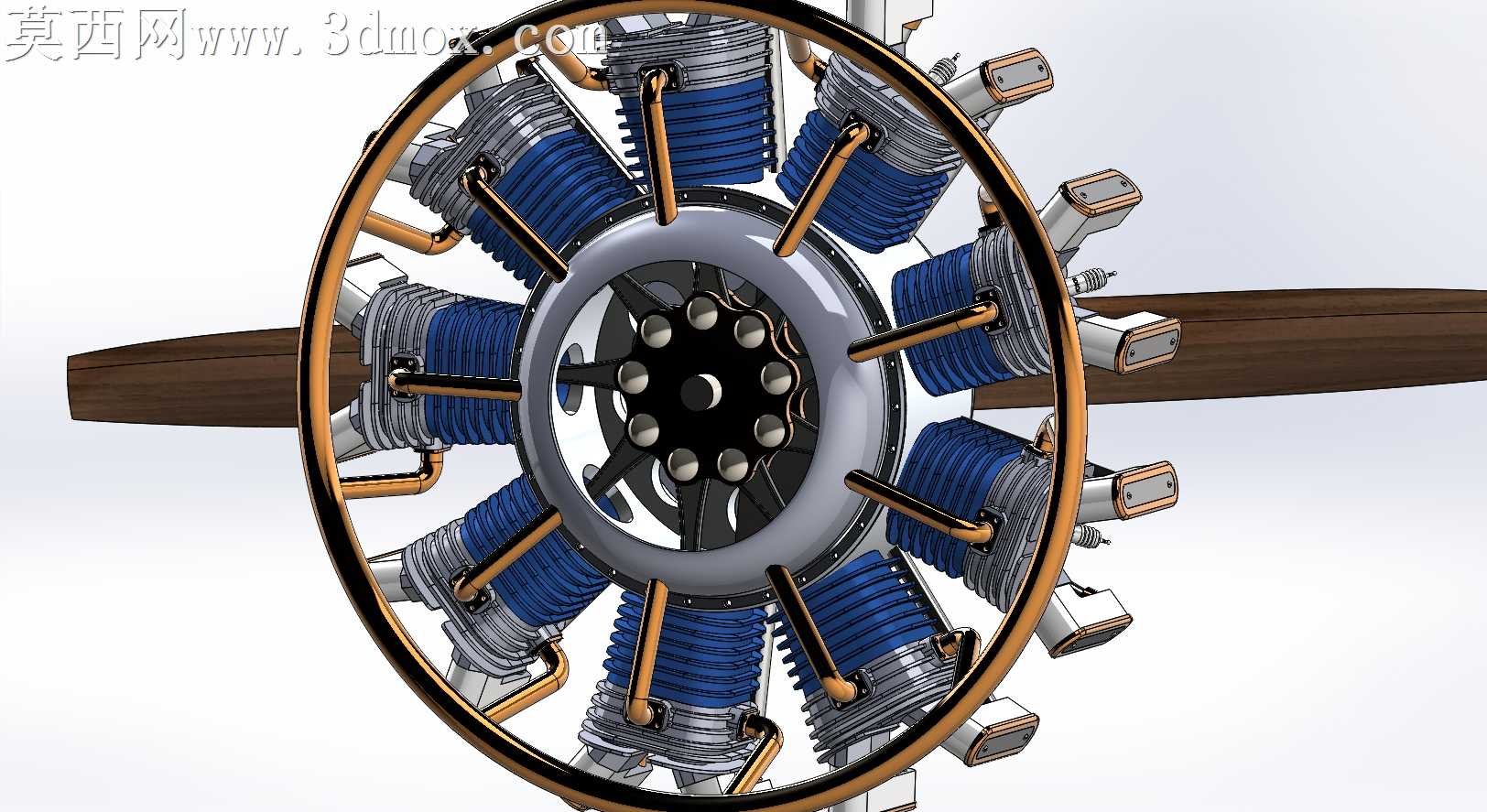

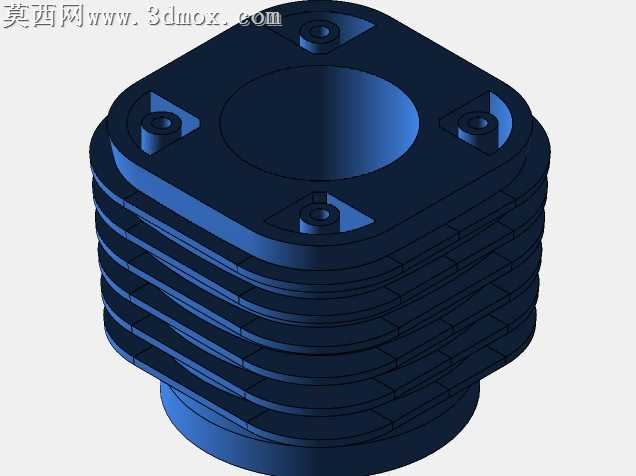

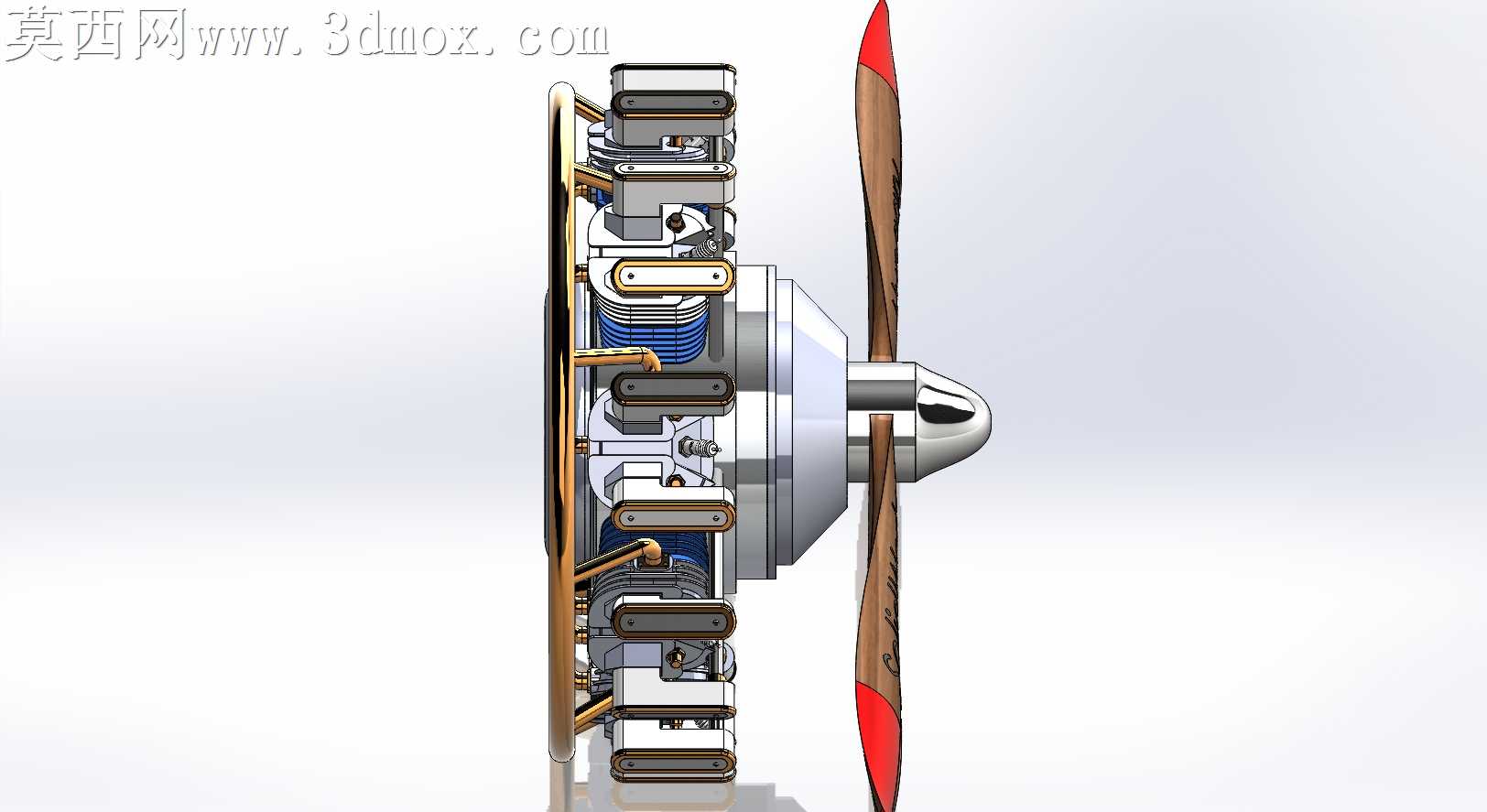

做这个径向发动机模型的时候，最先敲定的是环形排布的气缸布局，九缸沿曲轴中心呈放射状均匀分布的结构，一开始纠结过要不要做简化的缸体外形，后来考虑到要还原这类航空引擎的机械质感，还是保留了每一个气缸的散热鳍片分层结构，每一圈鳍片的间距都按真实引擎的散热逻辑做了等距排布，没有为了省面数把鳍片做成贴图，每一片都是独立拉伸的实体，后期渲染的时候能打出层次分明的阴影。

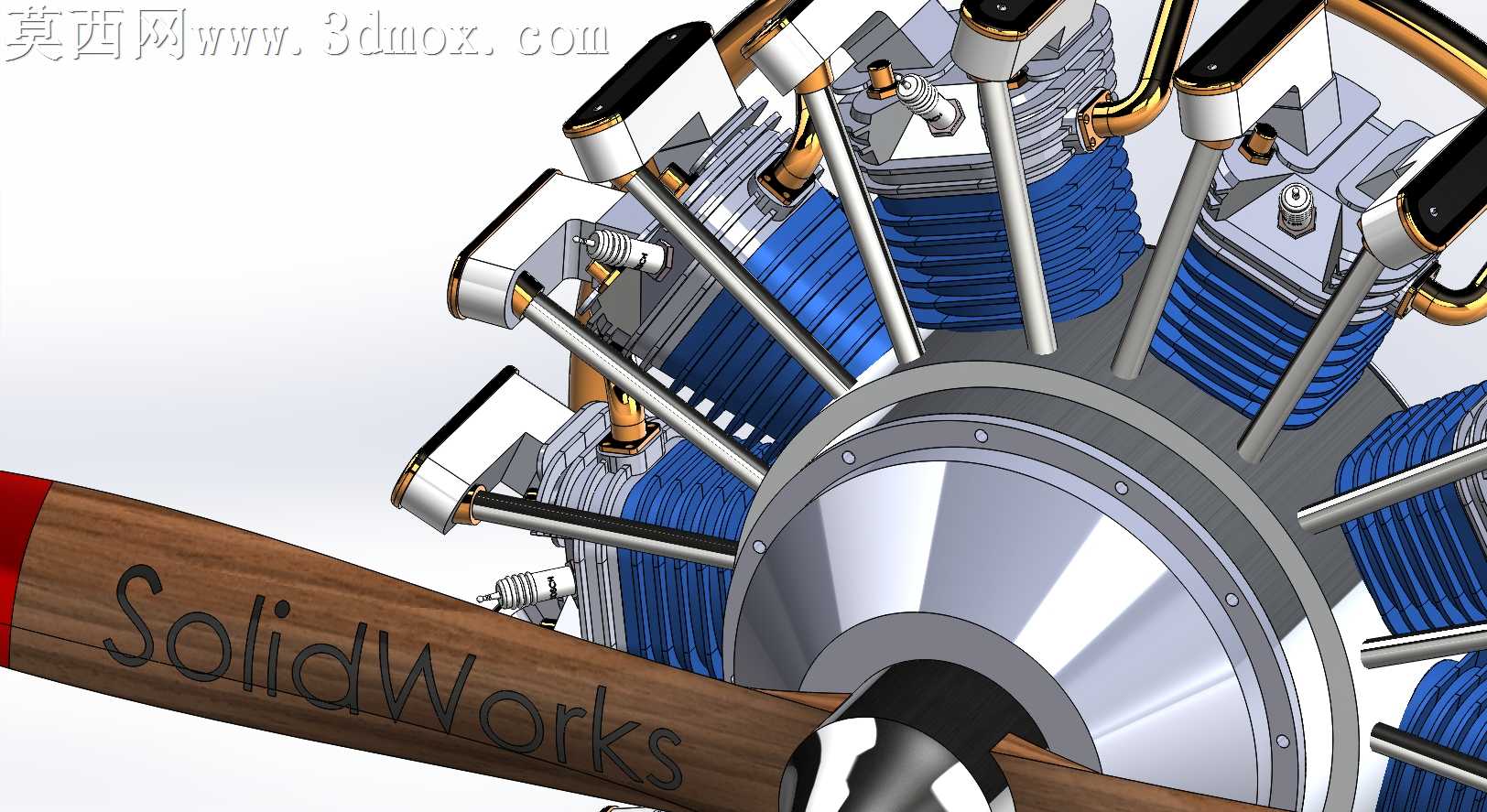

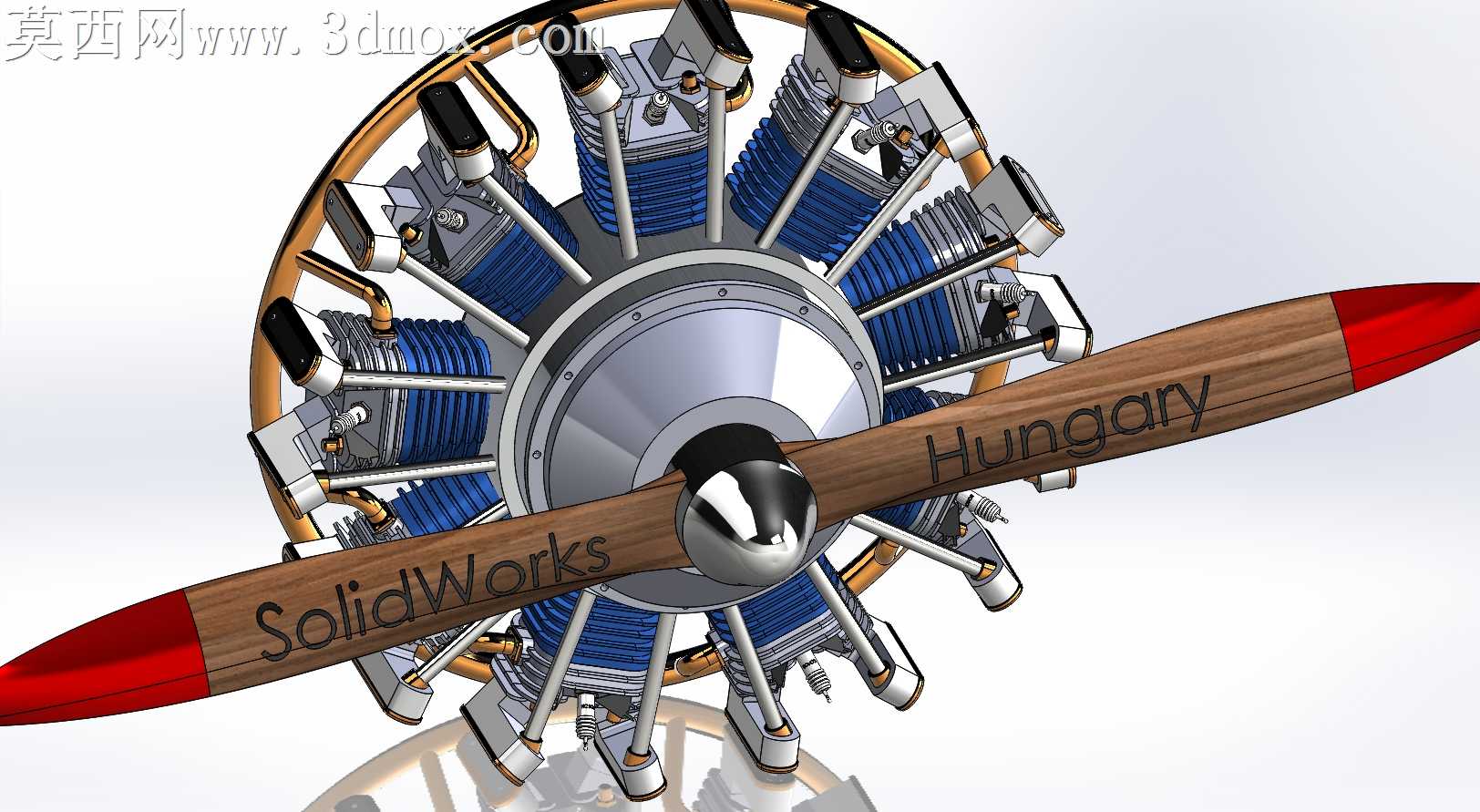

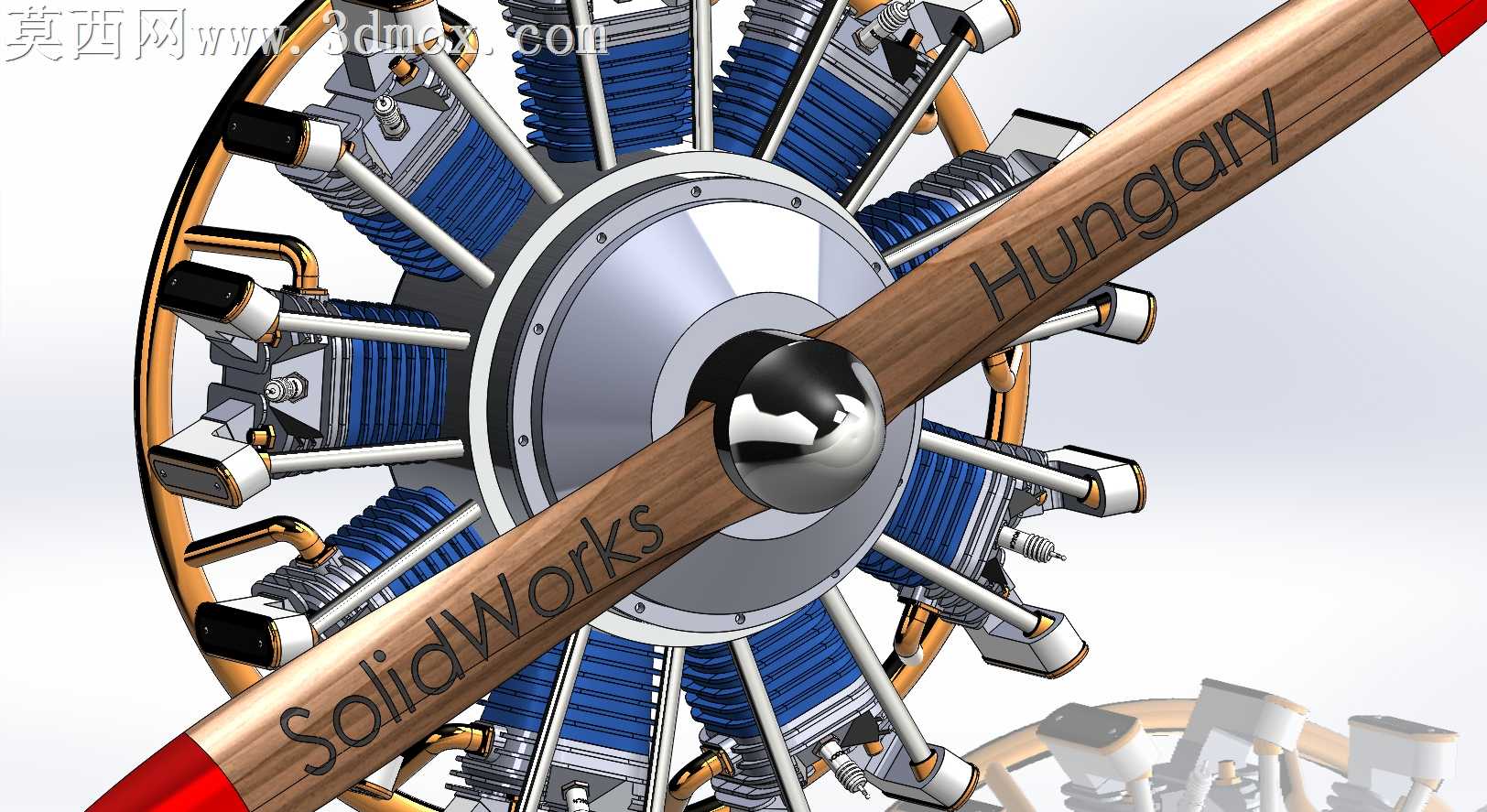

螺旋桨部分一开始想做全金属质感，后来翻了不少轻型运动飞机的老引擎资料，改成了木芯加红漆桨尖的样式，桨叶上的刻字没有直接贴贴图，而是做了浅浮雕的凹陷处理，渲染的时候能随着光线变化露出字的轮廓，比平面贴图真实很多。桨毂的整流罩做了三次曲面调整，一开始的球面太圆润，少了金属冲压件的硬朗折边，后来在整流罩和桨叶衔接的位置加了一圈微小的压边结构，金属质感一下就出来了。

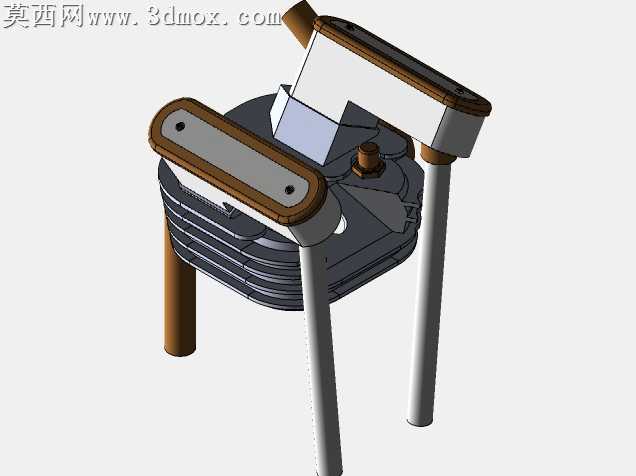

装配的时候最费时间的是连杆和曲轴的配合，九个气缸的连杆要全部汇接到中心的曲柄销上，一开始做的等长连杆在转动模拟的时候会出现干涉，后来把主副连杆的长度做了细微差量调整，每根连杆的大头厚度都做了错位避让，转动的时候所有连杆都能顺畅摆动，没有硬碰撞的问题。缸体和环形曲轴箱的衔接位置，特意加了铜色的管路细节，每根进气管的走向都顺着气缸排布的弧度走，没有出现生硬的直角弯折，管路上的固定卡箍也做了微小的厚度，不是贴在表面的薄片。

材质调试的时候，气缸散热片部分用了带细微颗粒感的金属蓝材质，模拟旧化后的阳极氧化层质感，曲轴箱用了拉丝银的金属材质，特意把拉丝方向调成沿圆周方向，和环形结构的走向匹配，螺旋桨的木纹没有用规则的竖向纹理，加了一点自然的木结和色差，桨尖的红漆做了轻微的磨损掉漆效果，不会像全新的模型那样失真。

整个模型没有做多余的装饰件，所有外露的结构都是这类径向发动机真实存在的功能部件，不管是用来做航空动力的结构教学演示，还是做相关的机械创意渲染素材，都能直接用，转动结构的配合间隙都留了合理的公差，要是做3D打印验证的话，也不用再额外调整装配间隙。
