双转子万克尔转子发动机结构三维设计

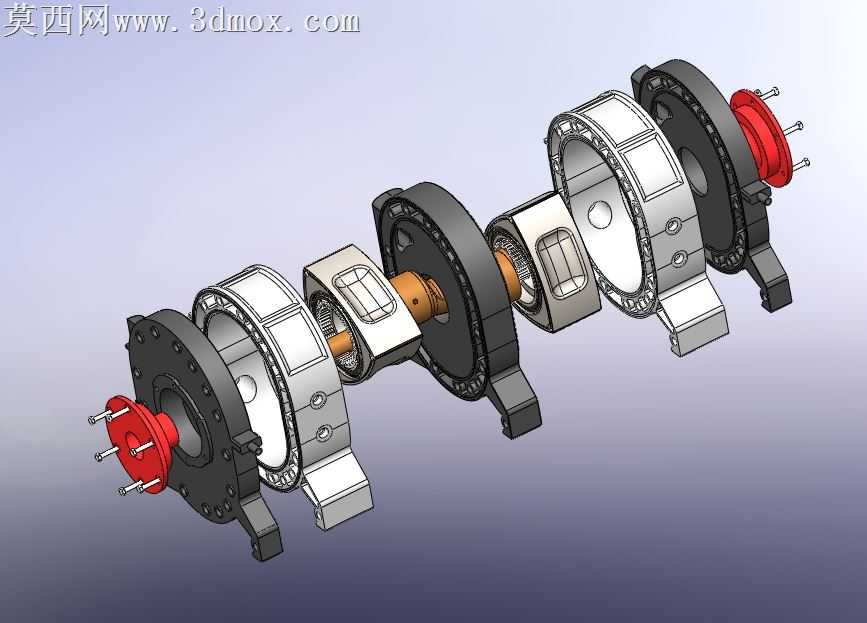

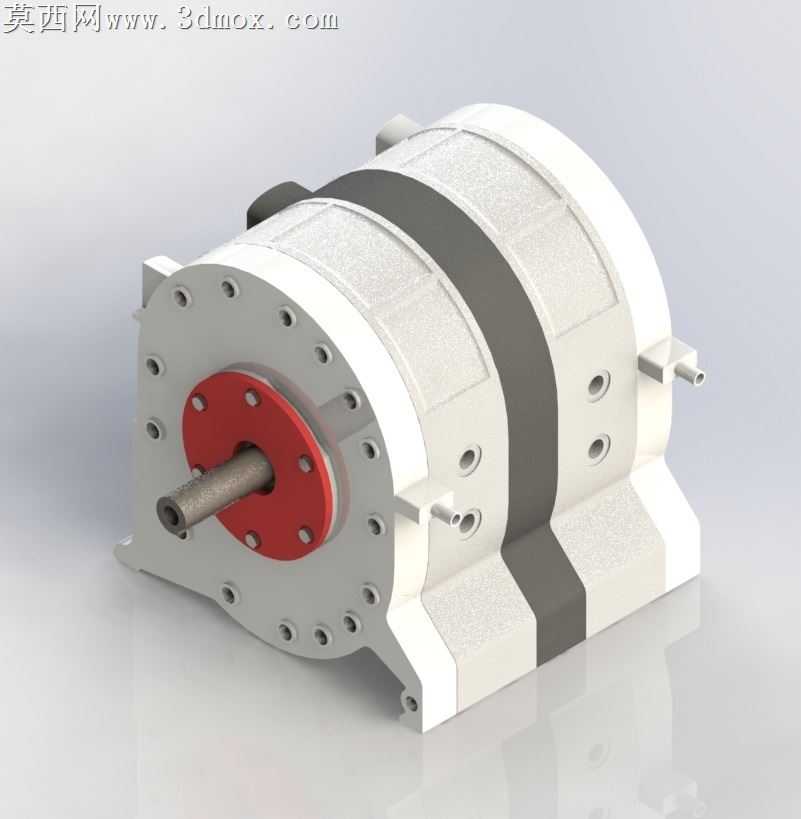

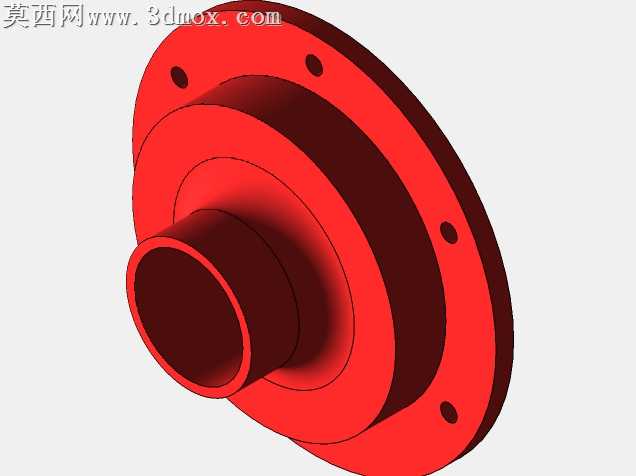

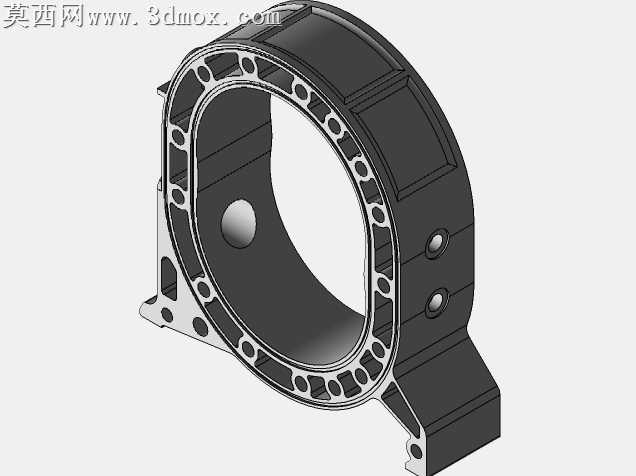

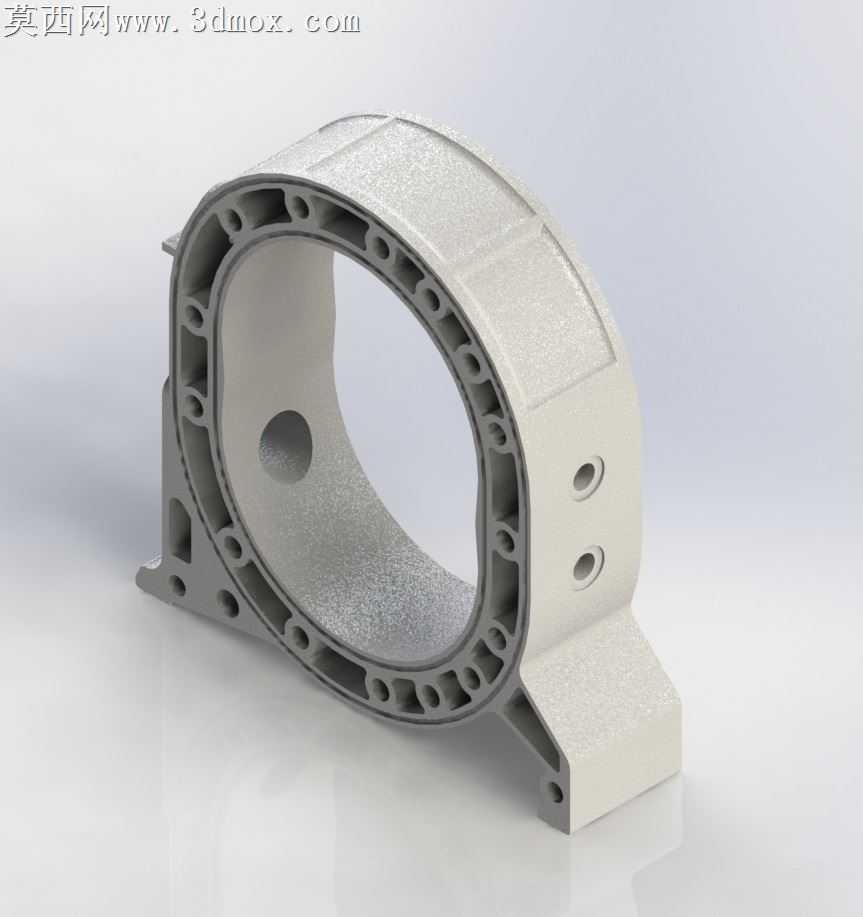

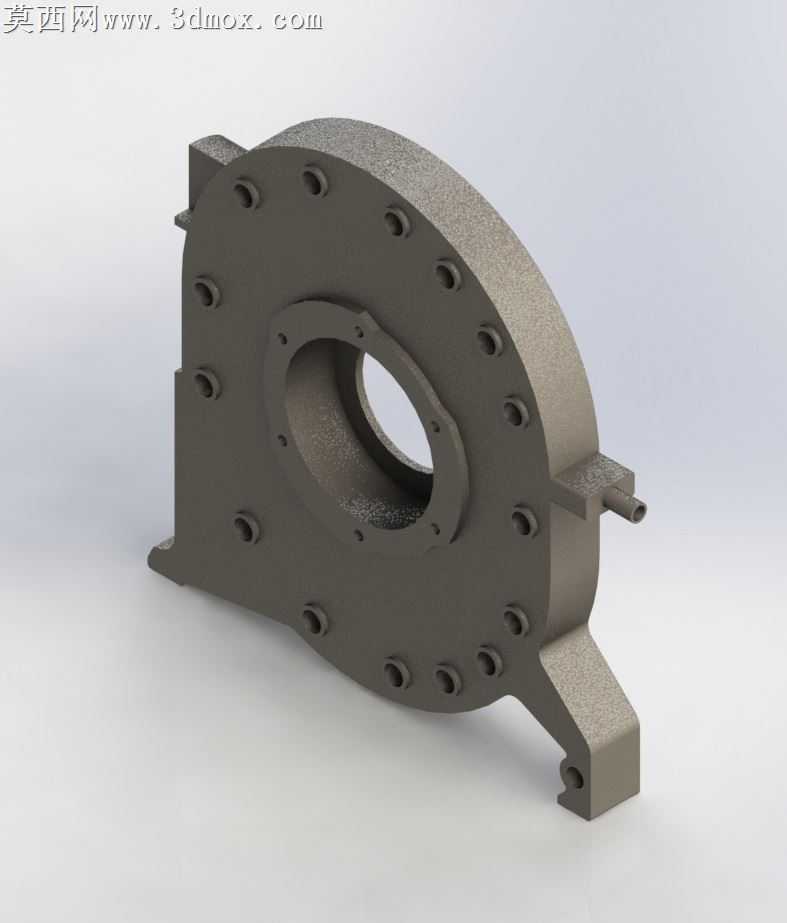

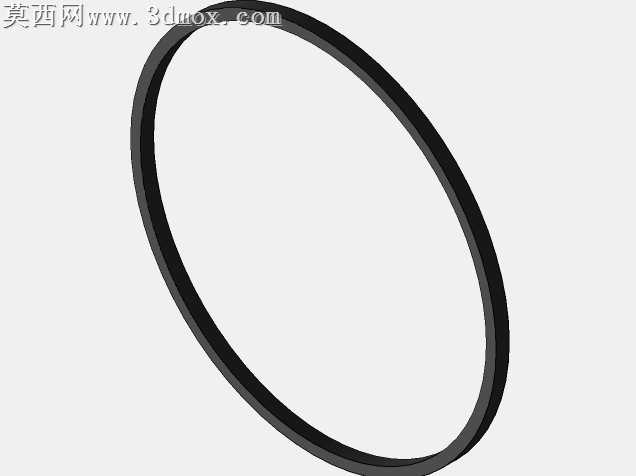

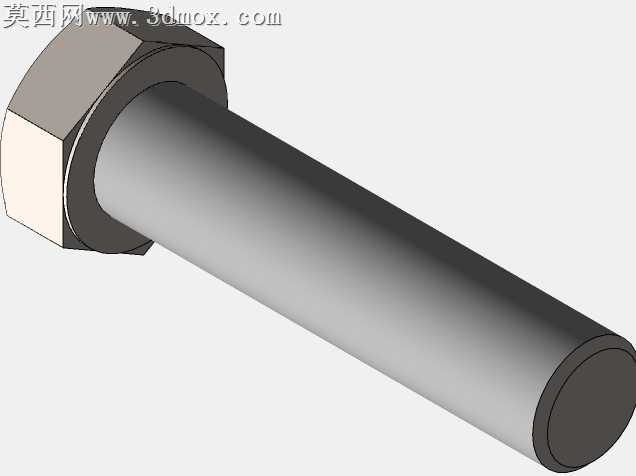

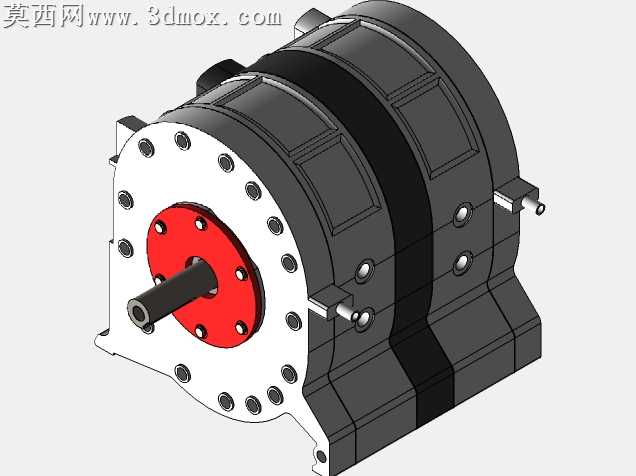

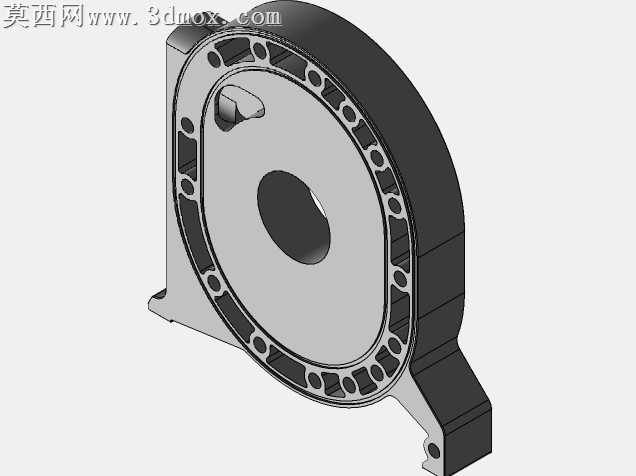

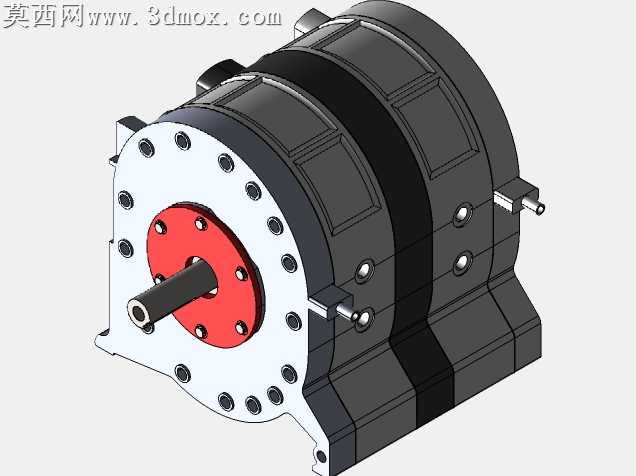

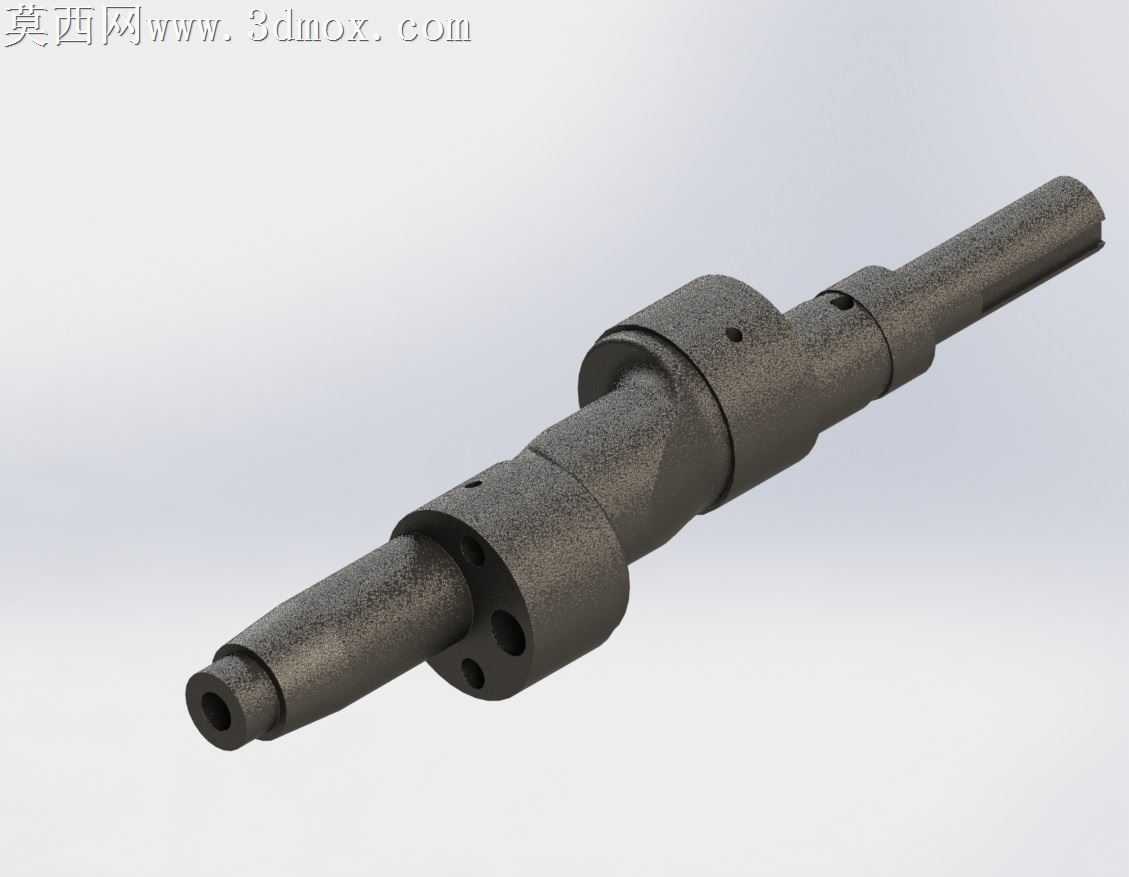

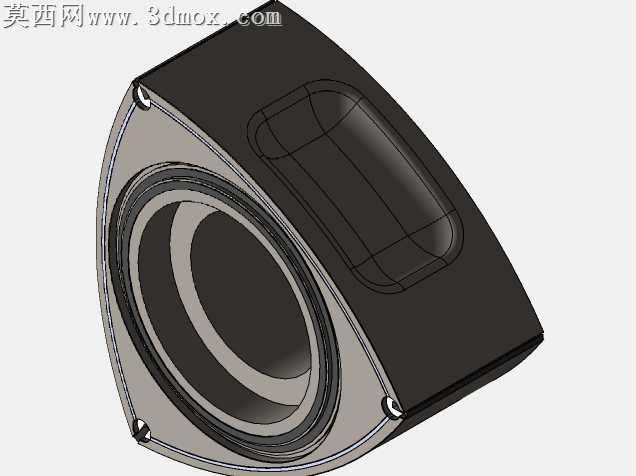

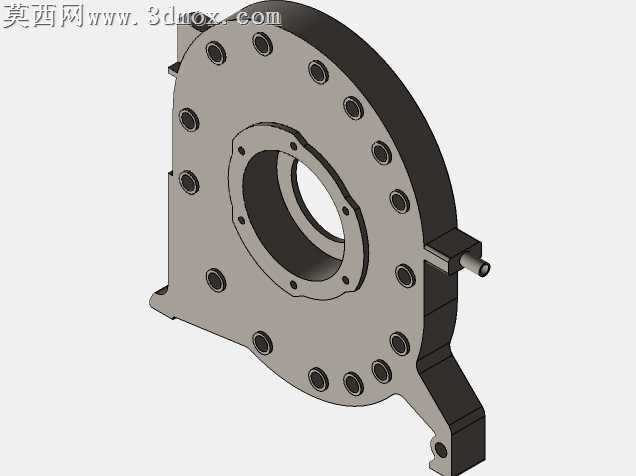

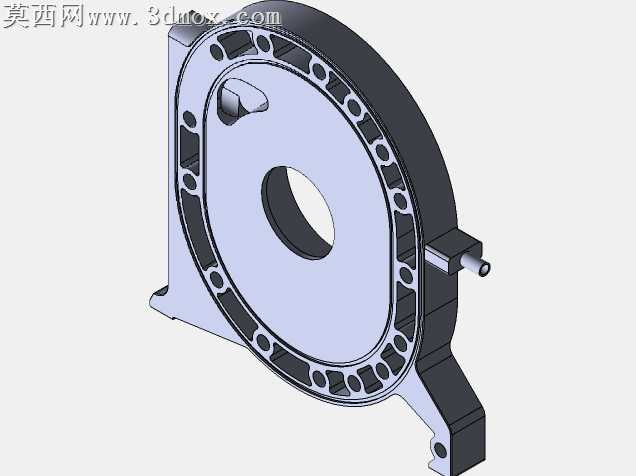

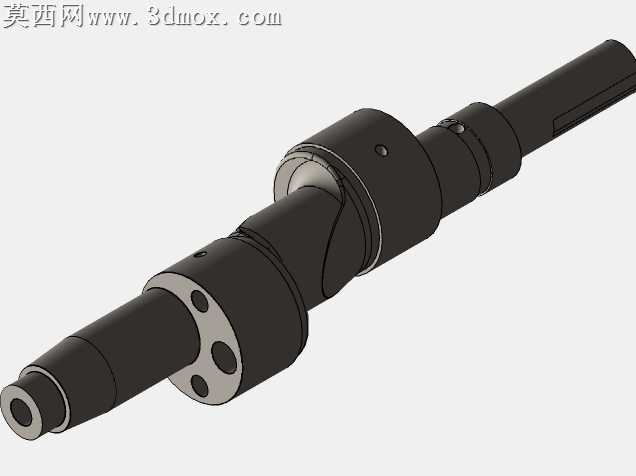

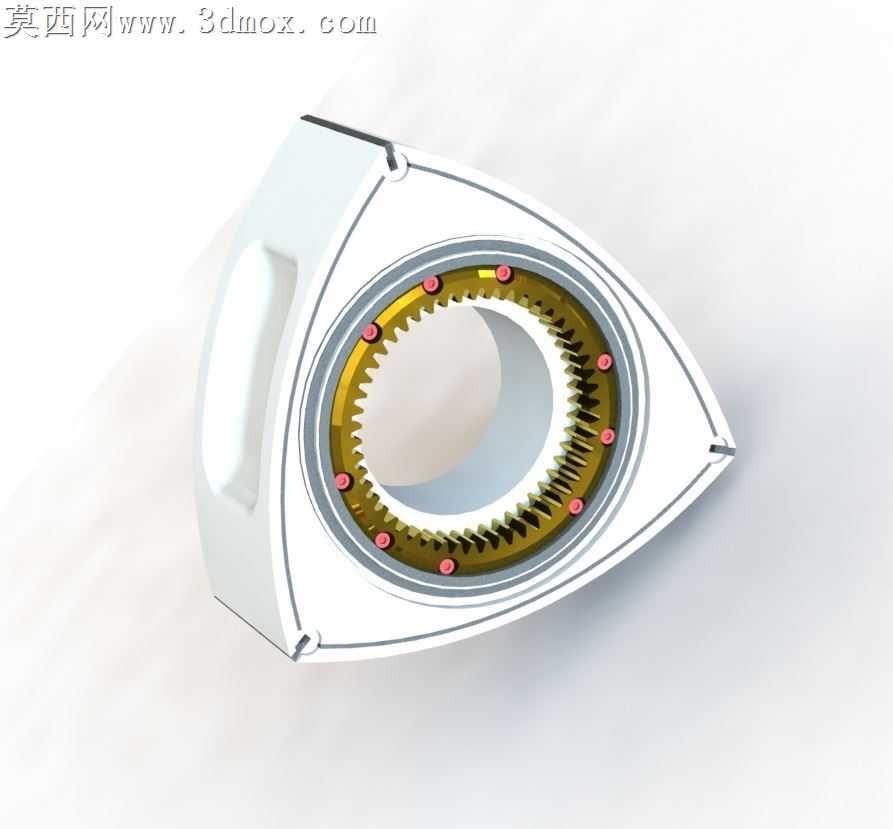

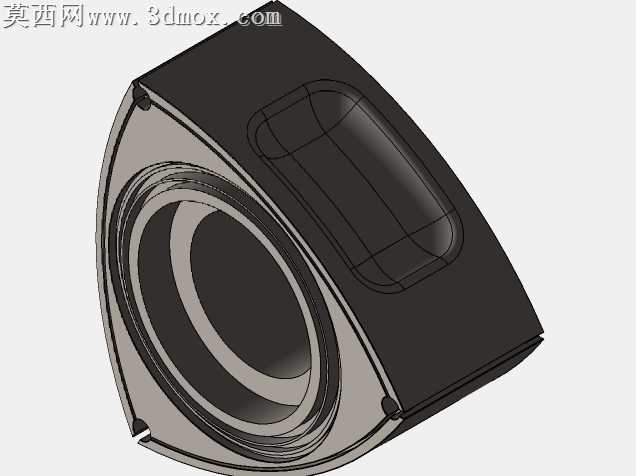

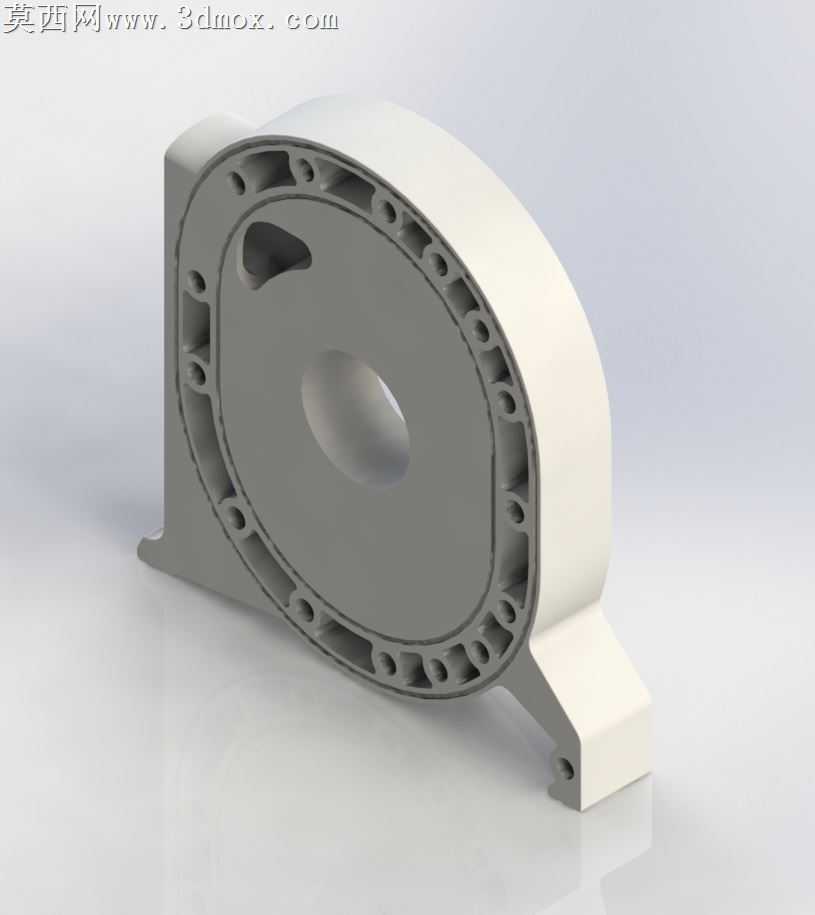

本作品为双转子布局的万克尔转子发动机三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的装配逻辑与尺寸规范，完整还原了该类动力装置的核心结构特征。建模阶段首先梳理转子发动机的工作逻辑，以三角转子的运动轨迹为核心基准，依次完成前后端盖、转子壳体、偏心输出轴、密封组件、连接紧固件等全部零件的参数化建模，每一个零件的尺寸都经过结构合理性校验，确保各部件在装配状态下不存在运动干涉，能够完整复现三角转子在缸体内的行星运动轨迹。材质与渲染环节针对不同部件的实际材质属性做了区分设置：两端的端盖密封部件采用哑光金属材质搭配红色密封端饰，还原实际产品的密封端盖外观；中间的缸体壳体部分分别设置了铸铝哑光银与铸铁深灰两种材质，区分不同缸体段的材质属性；偏心输出轴的轴段部分设置了抛光金属铜色材质，还原传动轴的金属质感；所有连接螺栓、定位销都做了细节的螺纹与端头特征建模，搭配镀锌亮面金属材质，提升模型的细节真实度。结构设计上完整呈现了双转子串联布局的特征，两个转子单元通过偏心轴串联布置，相邻缸体之间设置中间密封隔板，每个缸体都预留了进气、排气、点火对应的结构位置，壳体下方设置了集成式安装支脚，支脚带有安装固定孔位，还原发动机的实际安装结构；转子内部的冷却腔道、密封槽结构都做了细节还原，三角转子的三个密封端、端面密封件都做了独立建模，完整呈现转子发动机的密封结构设计。设计思路上围绕转子发动机的核心工作原理展开，摒弃了传统往复式发动机的曲柄连杆、气门配气结构，以三角转子的旋转运动直接输出动力，双转子的布局能够抵消单转子工作时的振动问题，提升动力输出的平顺性，建模过程中特意保留了各部件的装配间隙，符合实际机械产品的装配公差要求，整体模型结构完整，细节丰富，既可以作为动力机械结构学习的直观演示载体，也可作为相关动力装置设计的参考蓝本，清晰展现了万克尔发动机相较于传统往复式内燃机的结构紧凑性优势，完整呈现了这类旋转式内燃机的核心构造特点。
