板材搬运真空吸附吊运设备结构设计

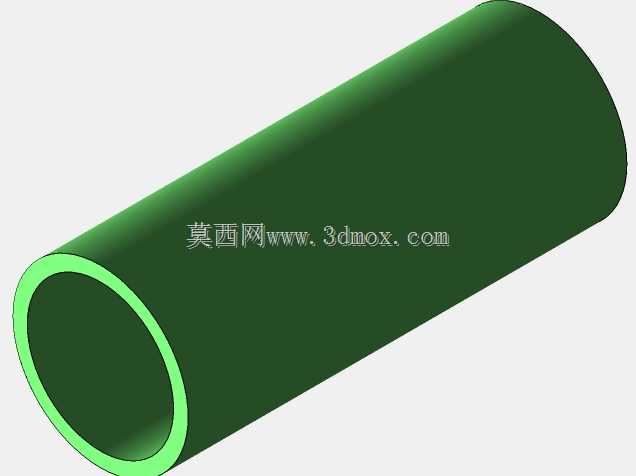

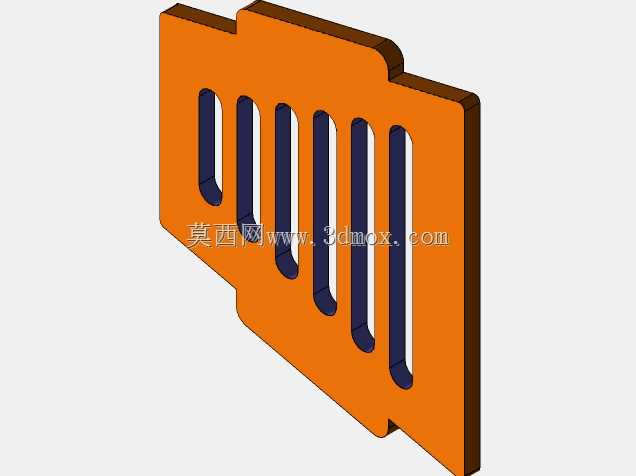

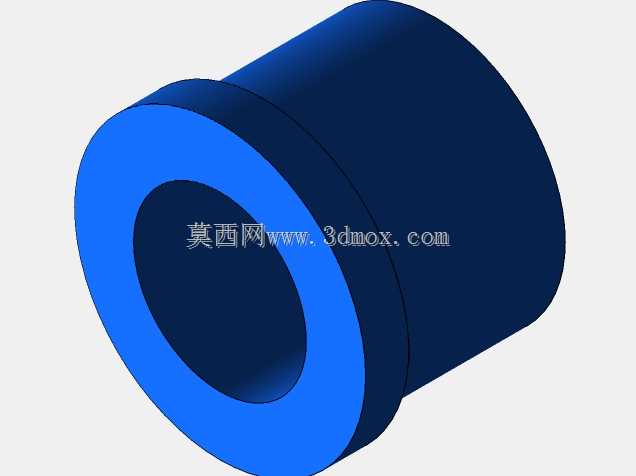

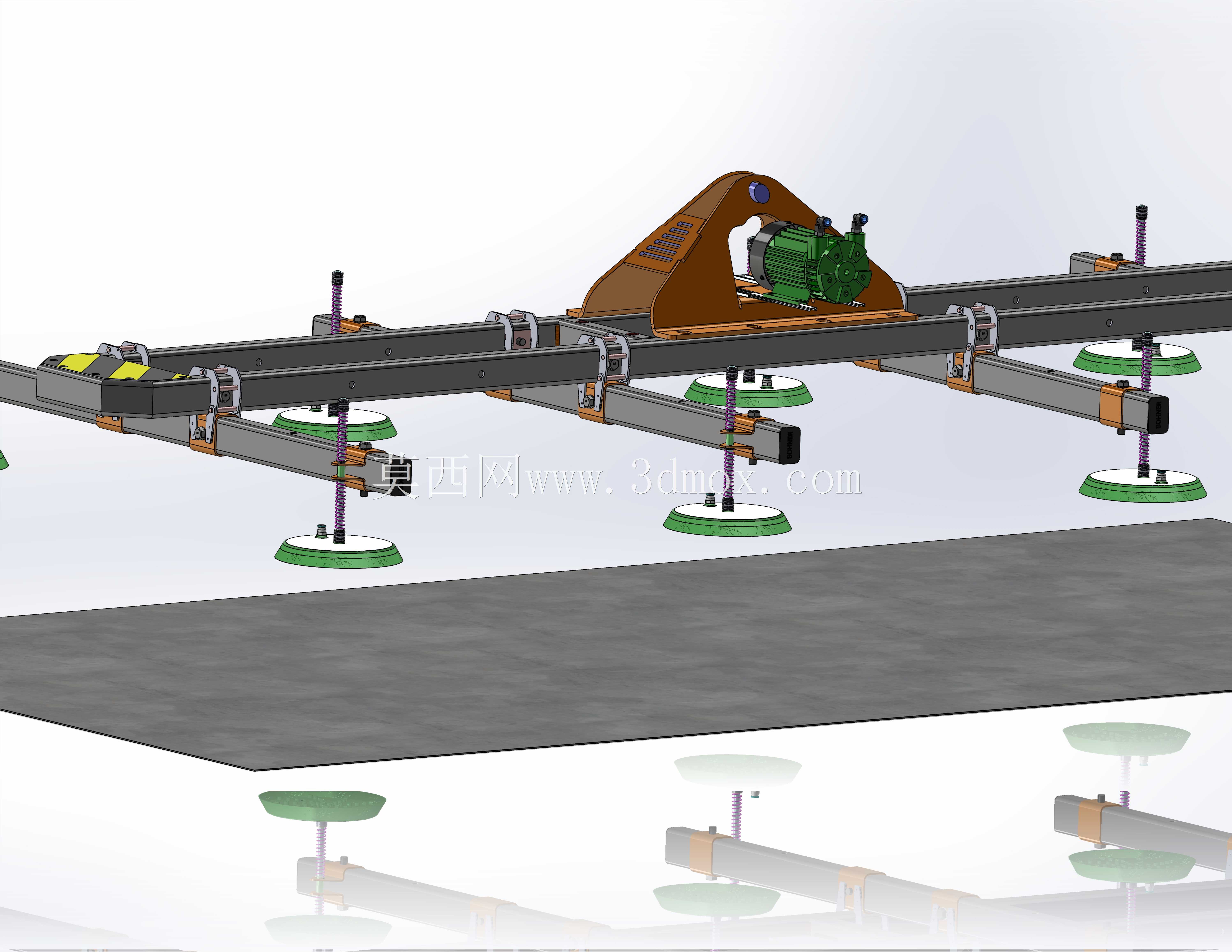

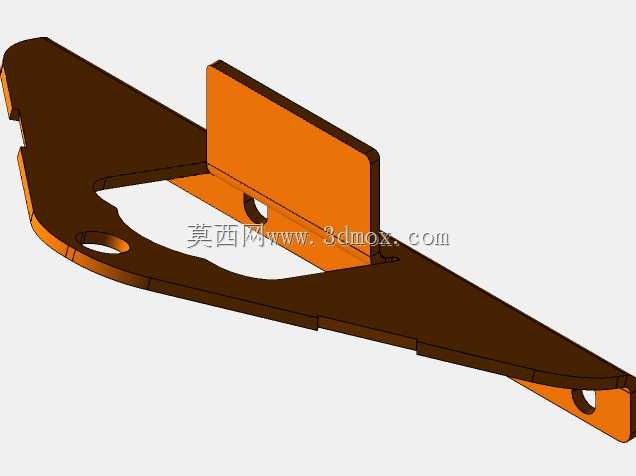

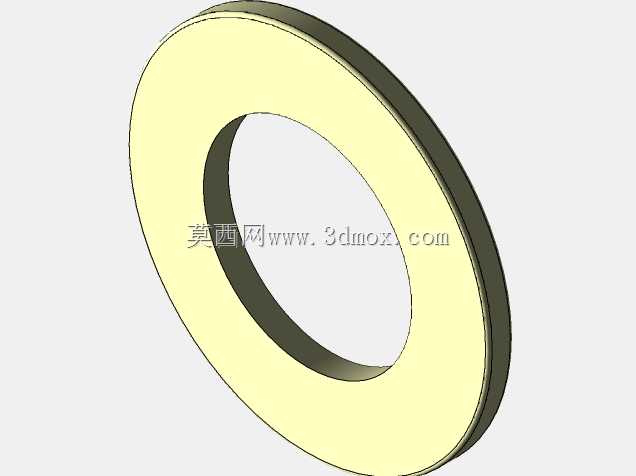

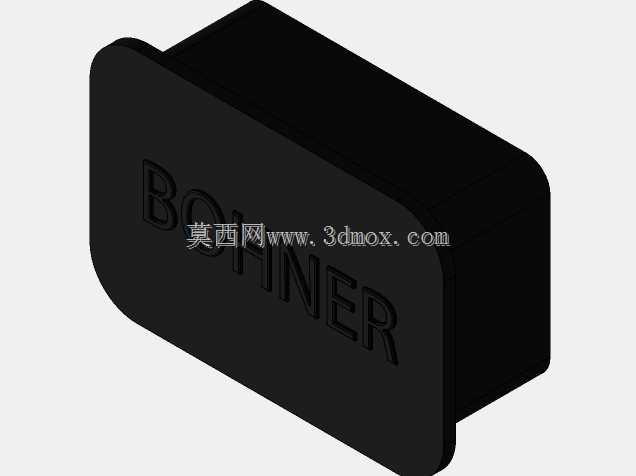

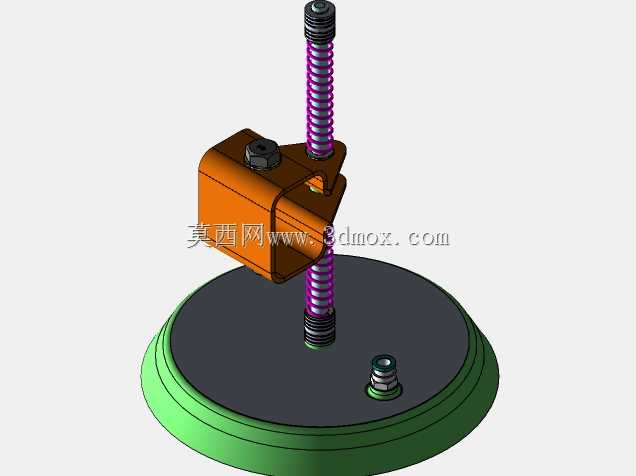

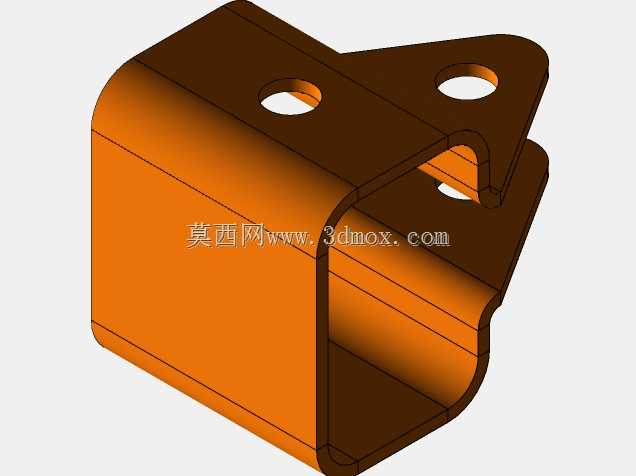

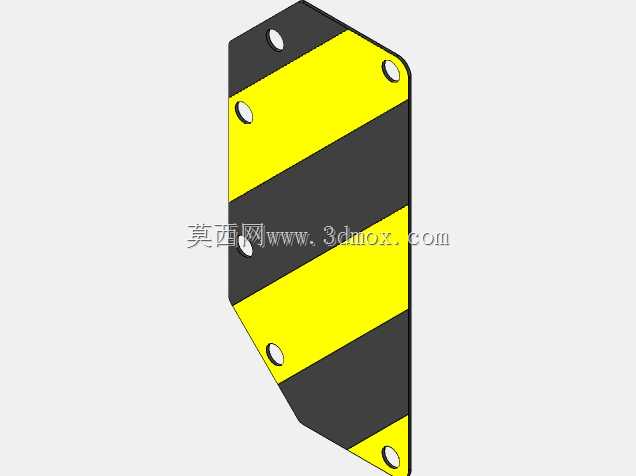

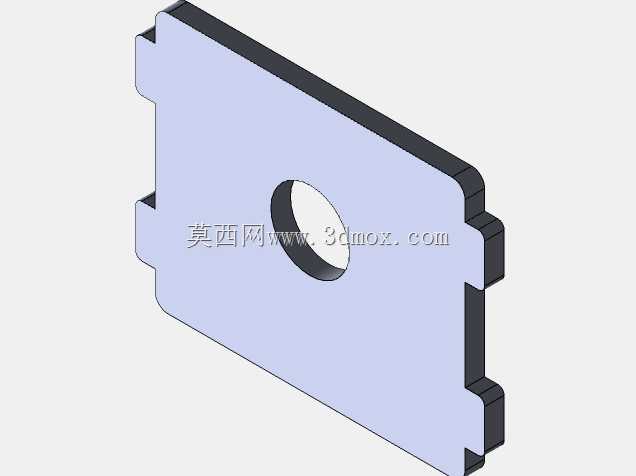

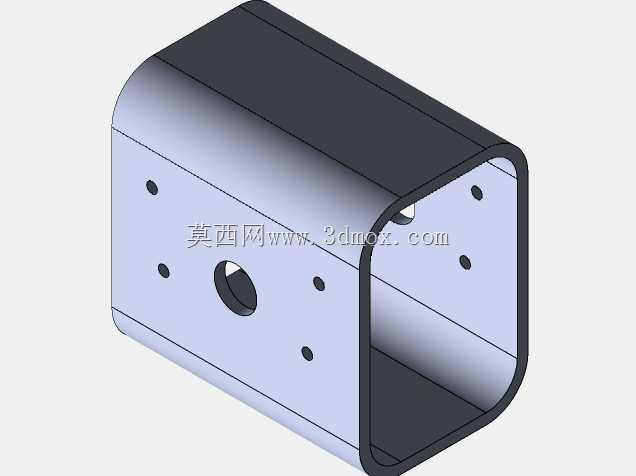

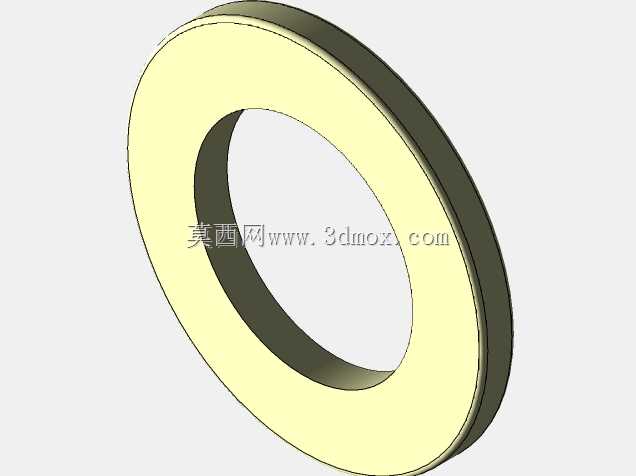

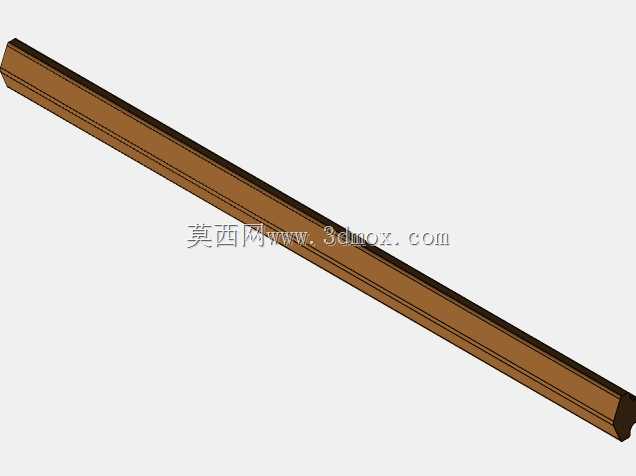

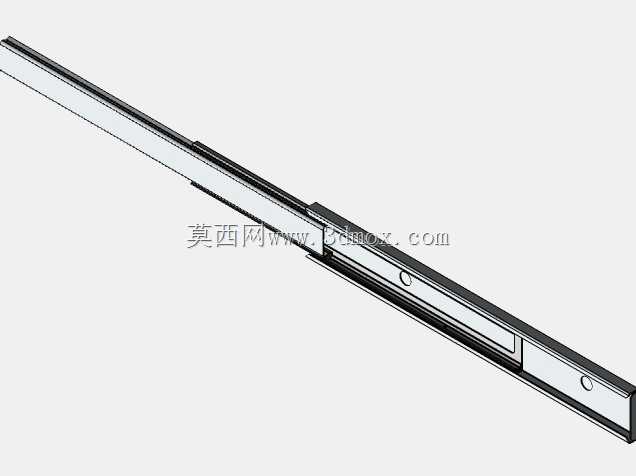

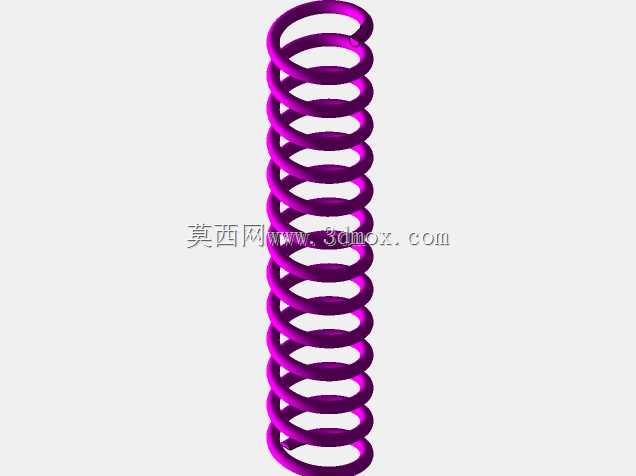

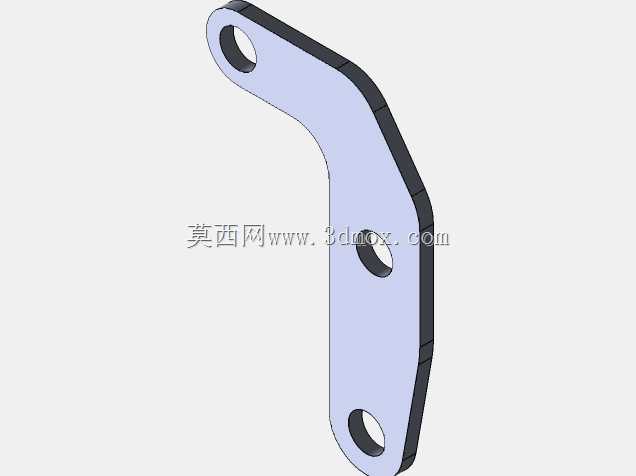

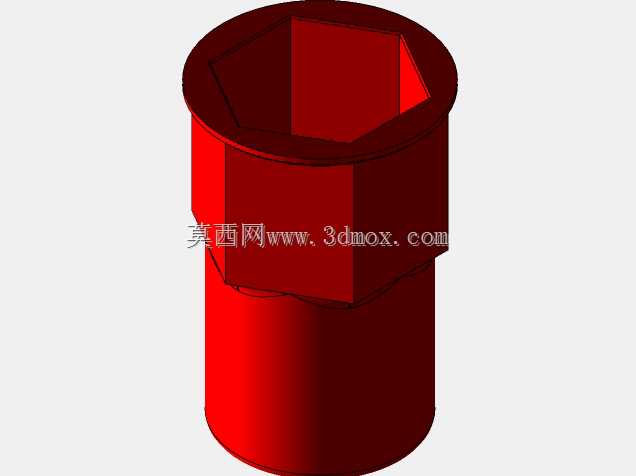

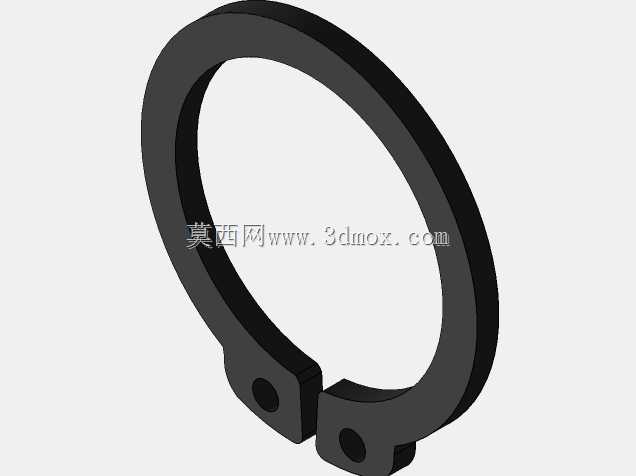

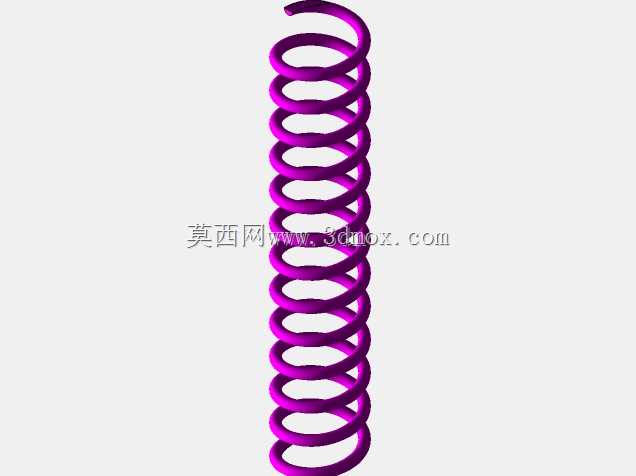

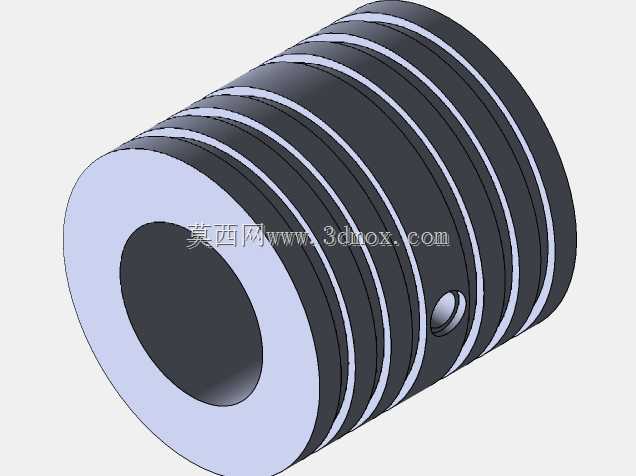

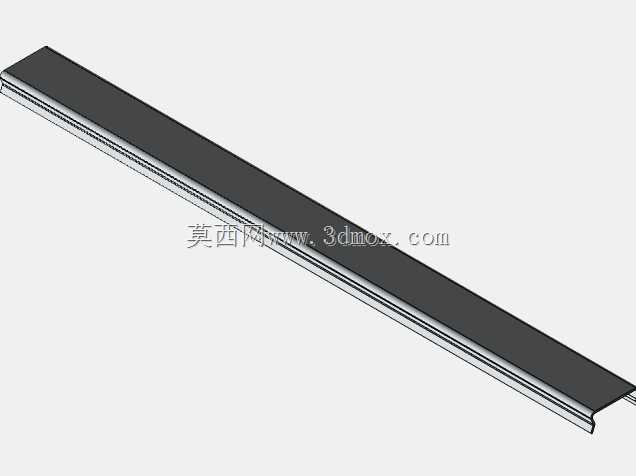

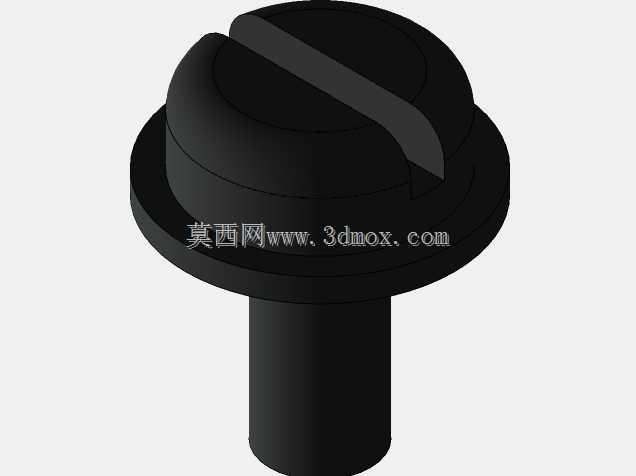

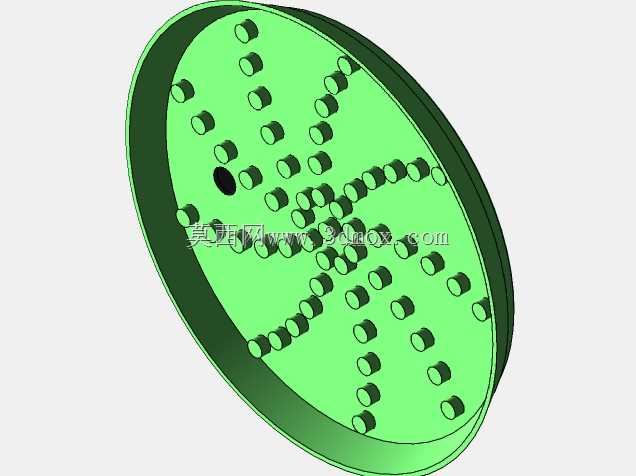

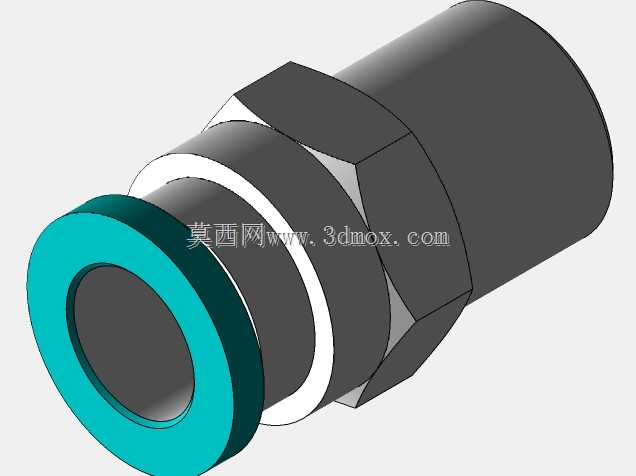

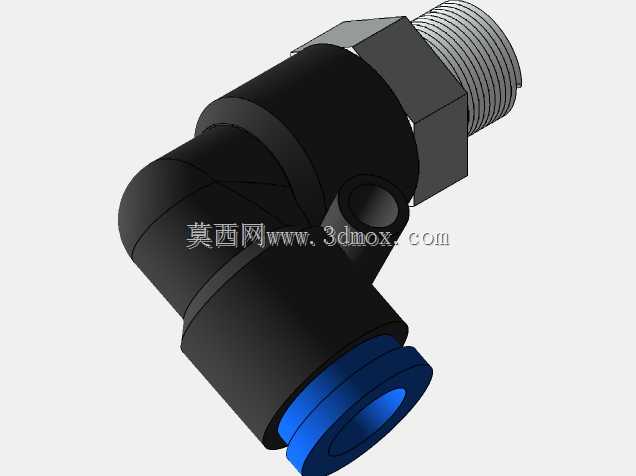

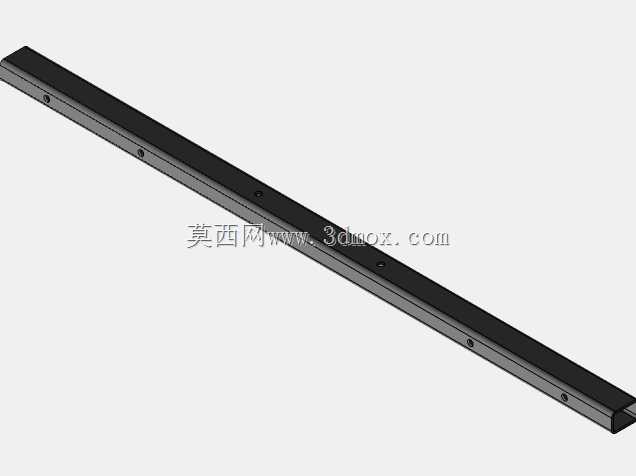

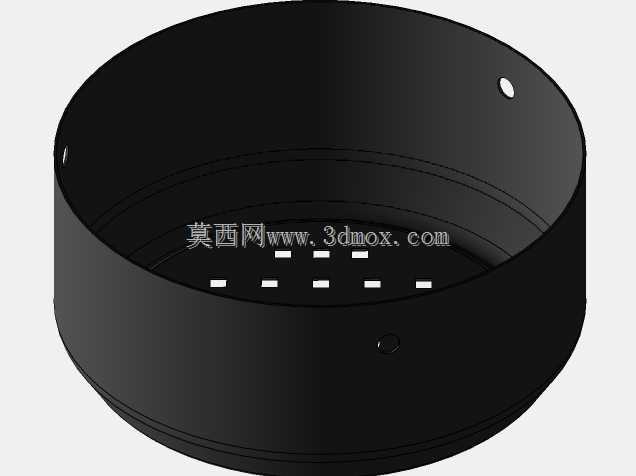

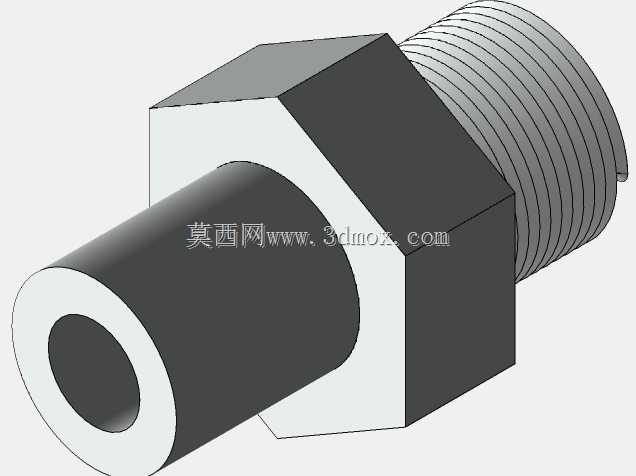

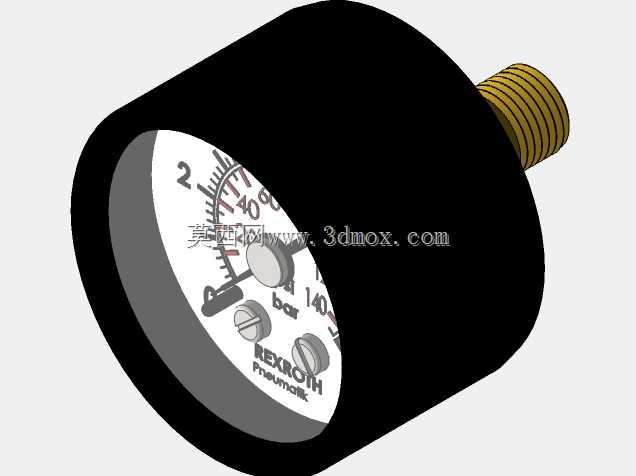

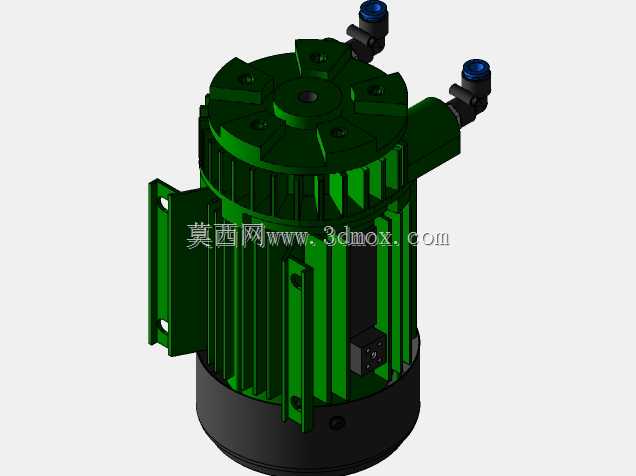

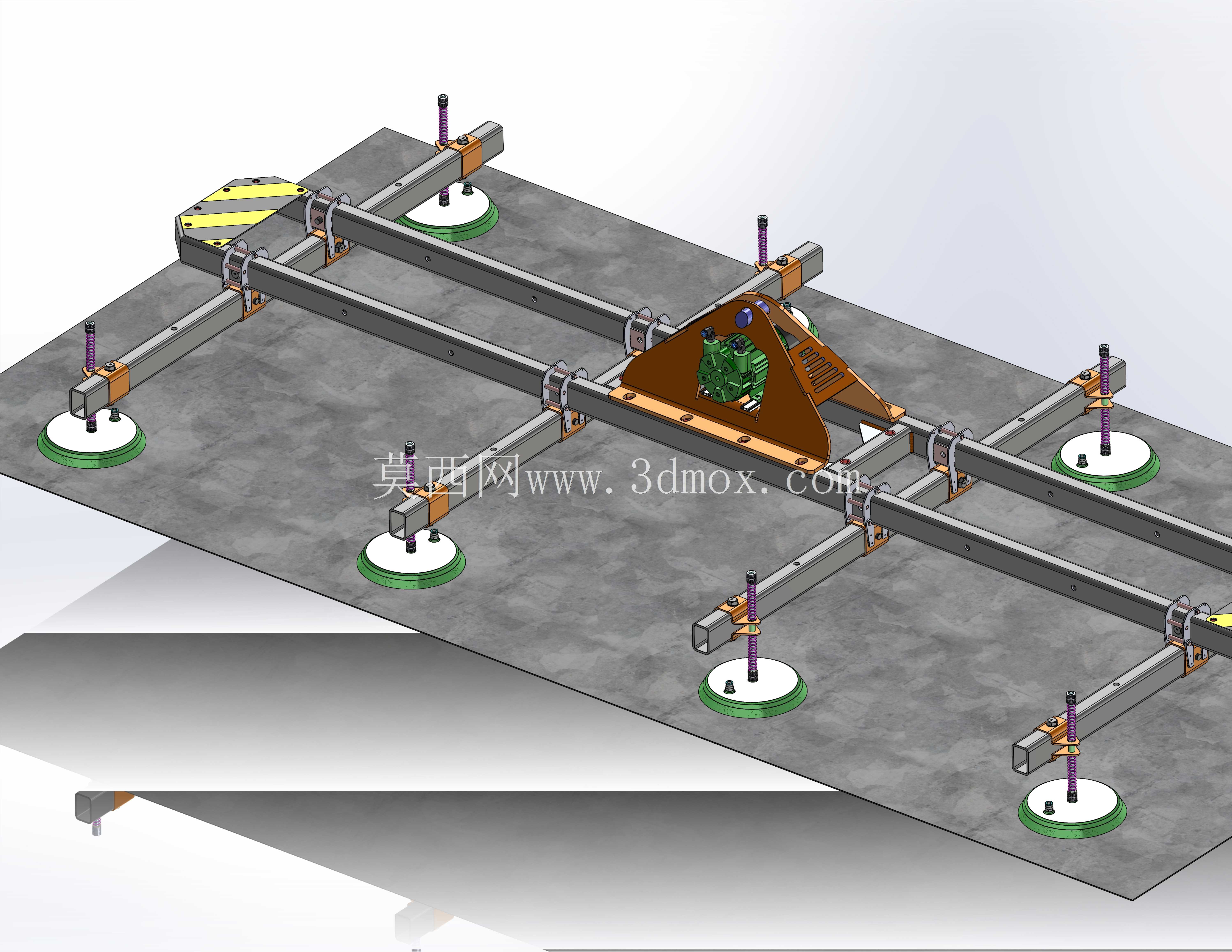

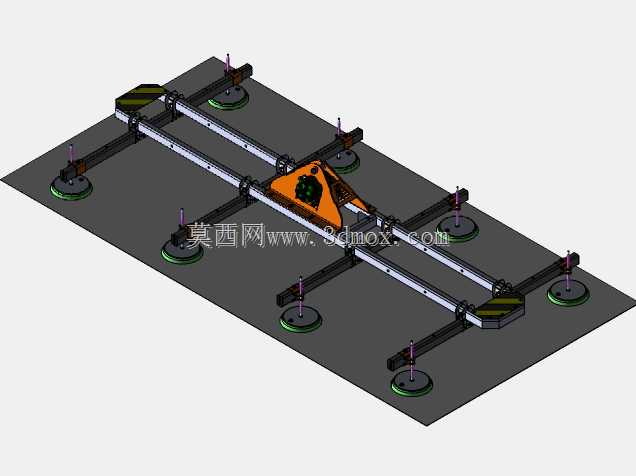

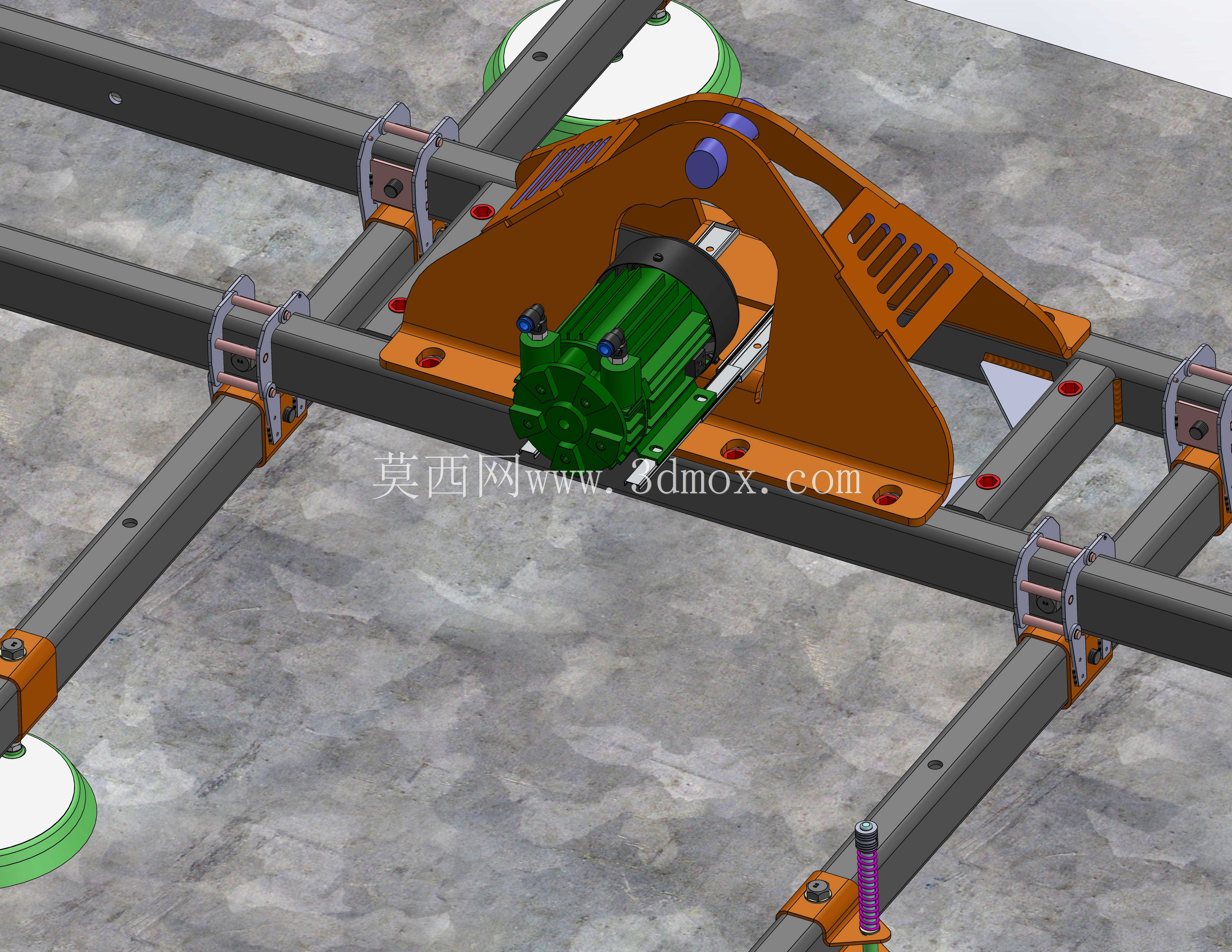

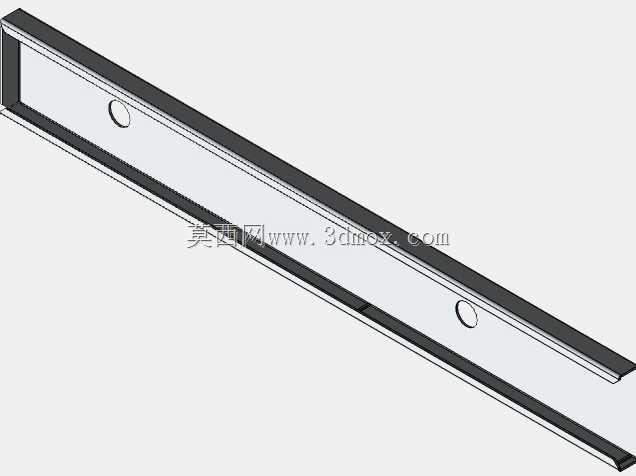

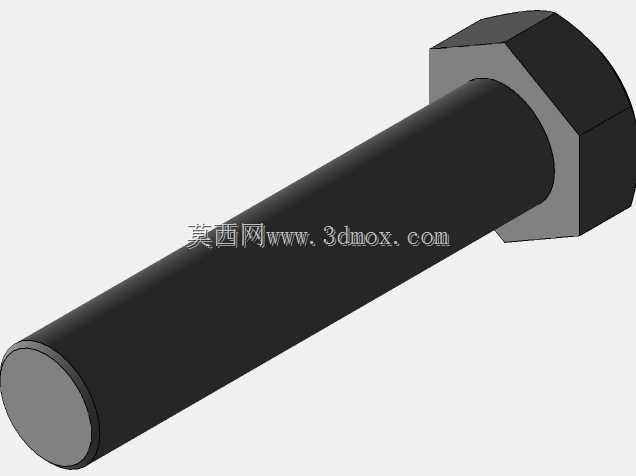

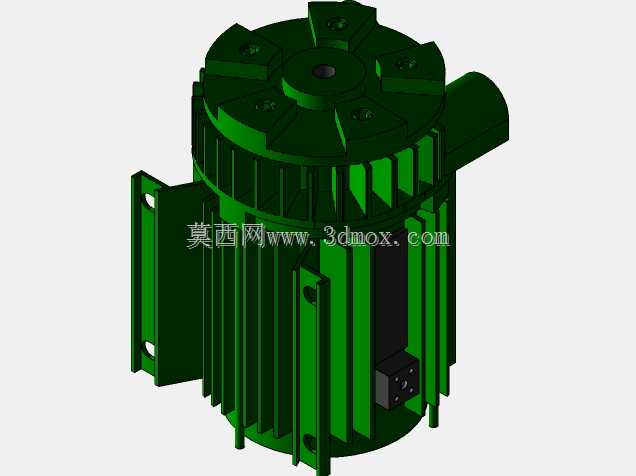

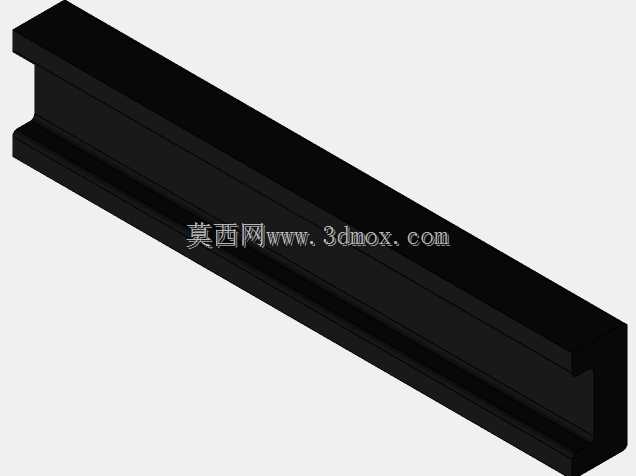

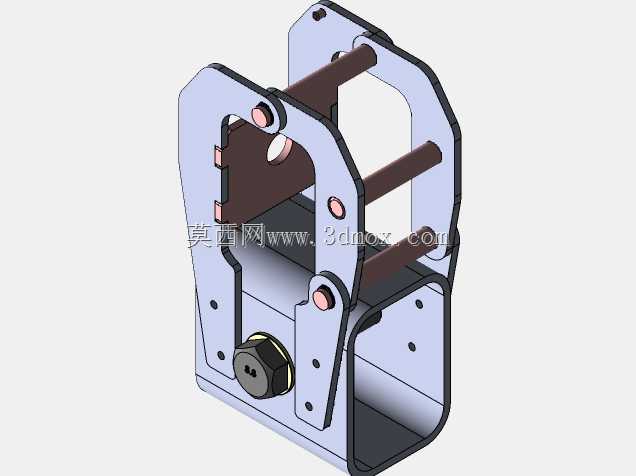

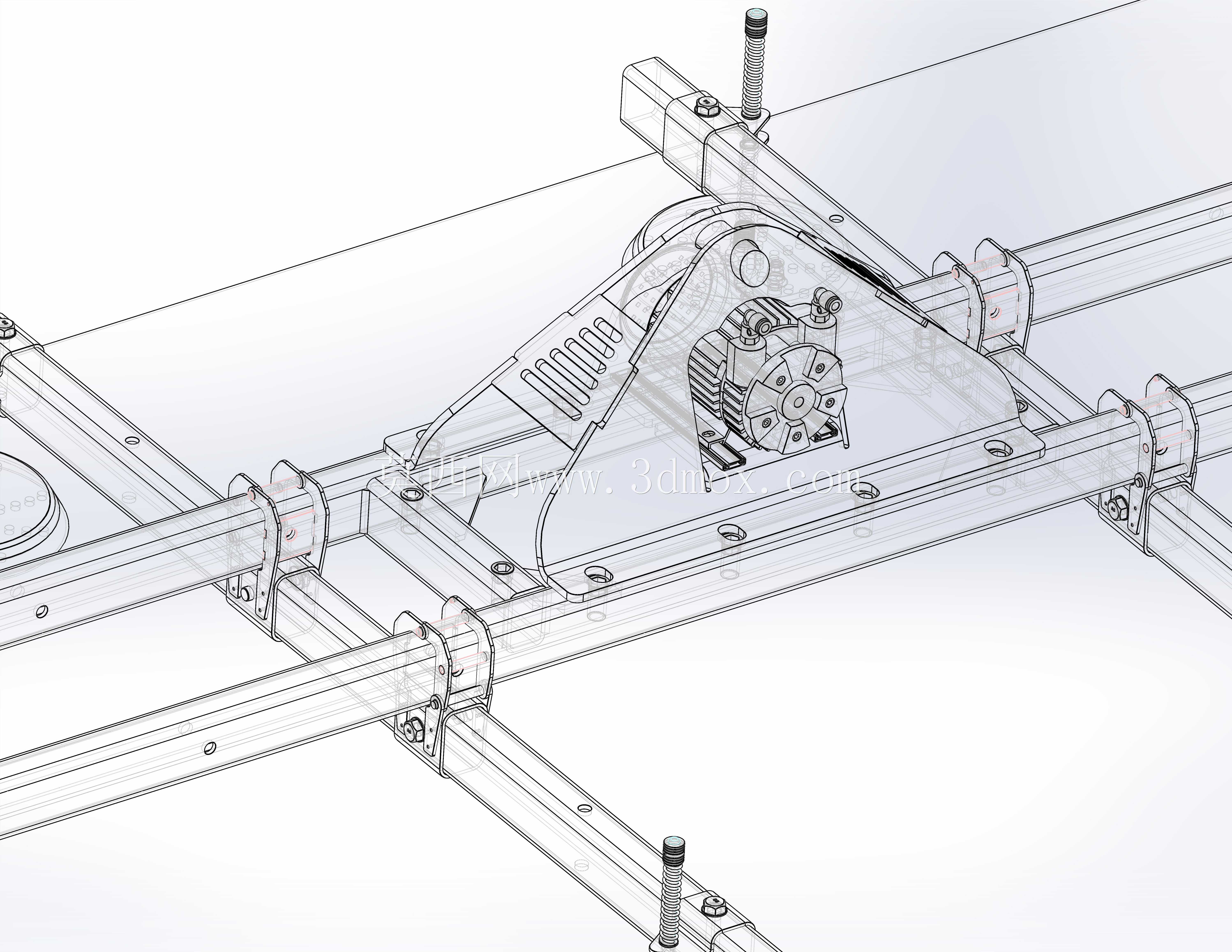

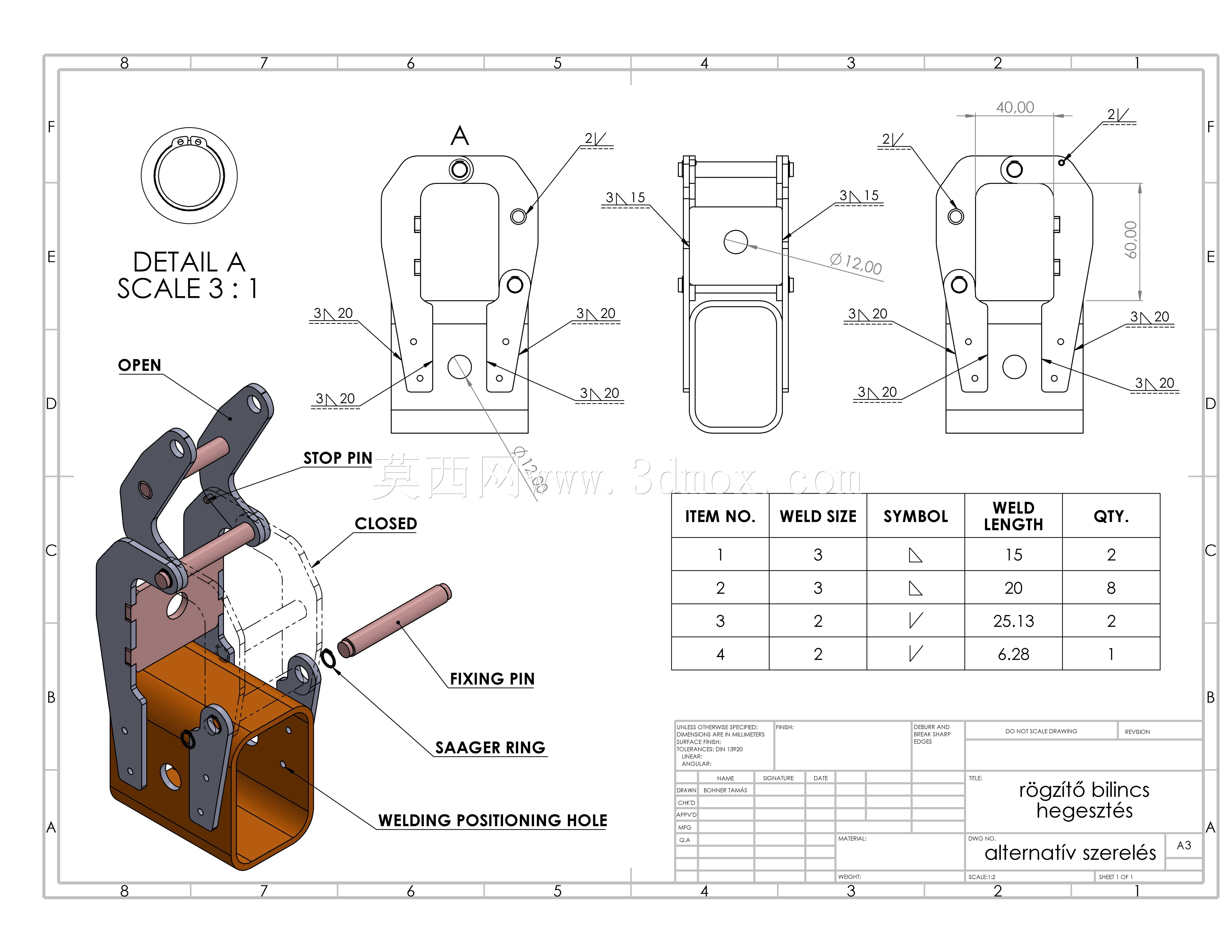

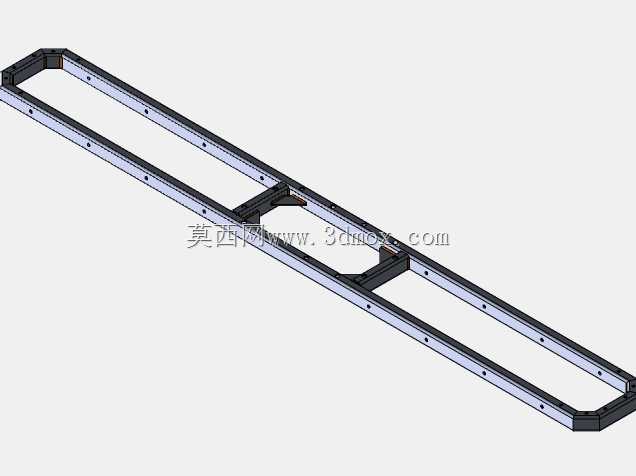

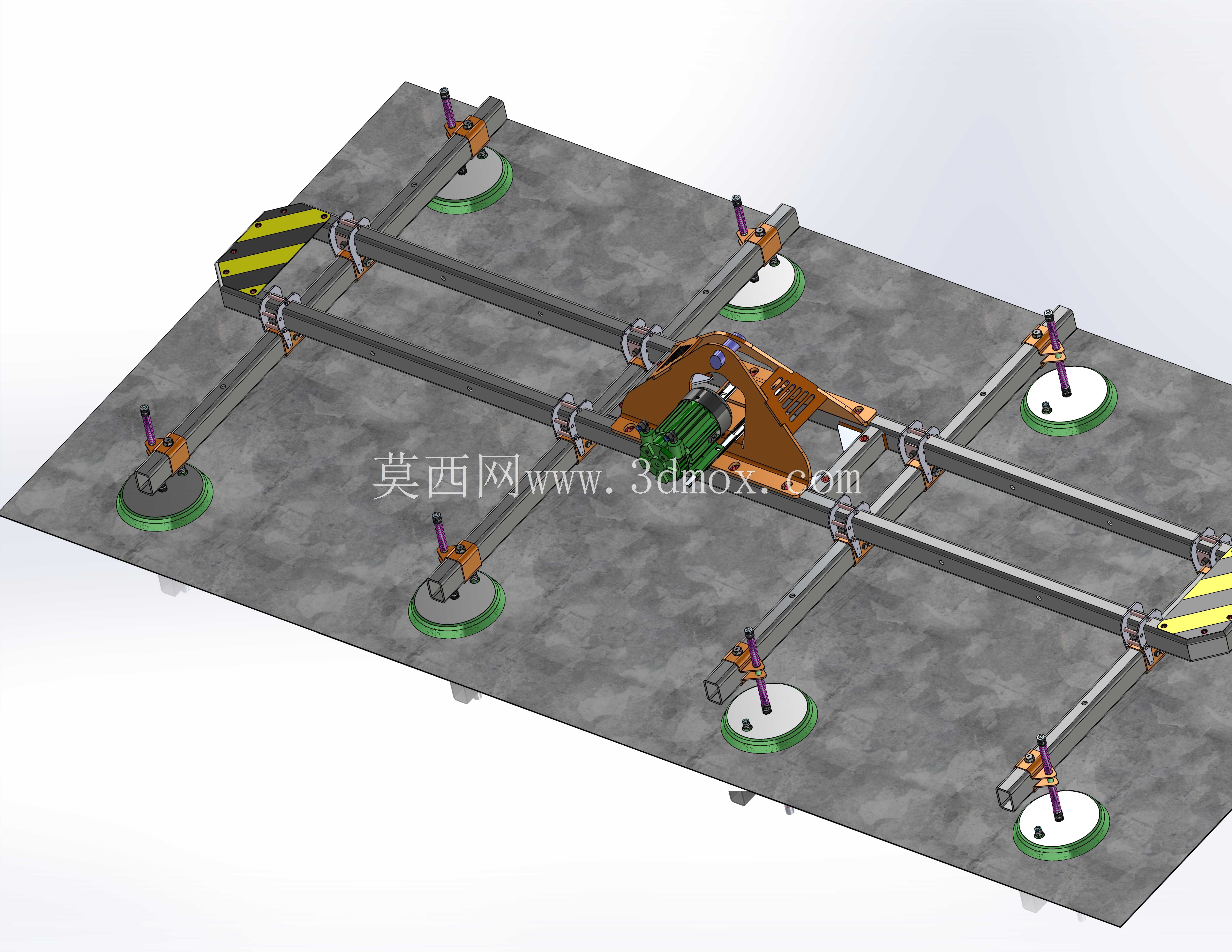

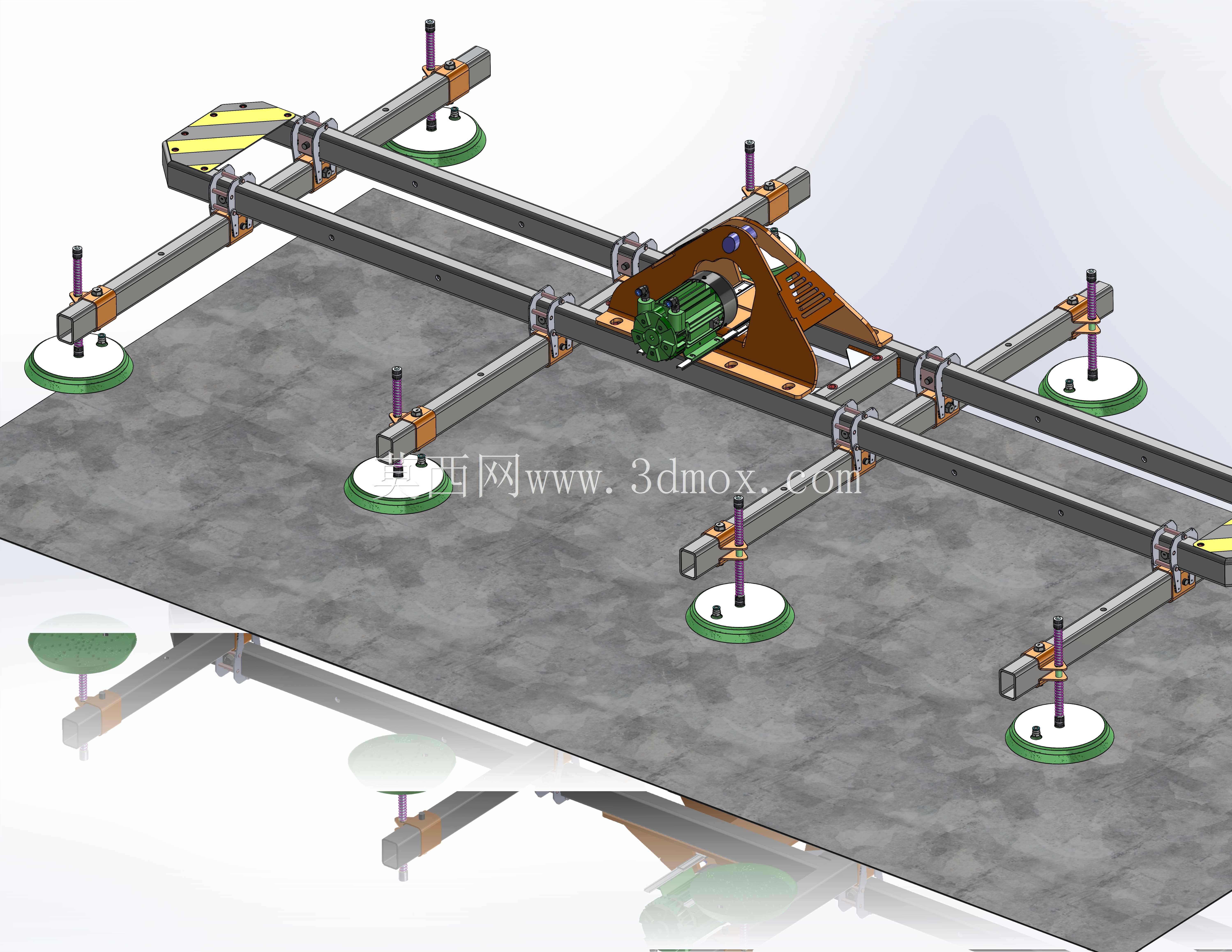

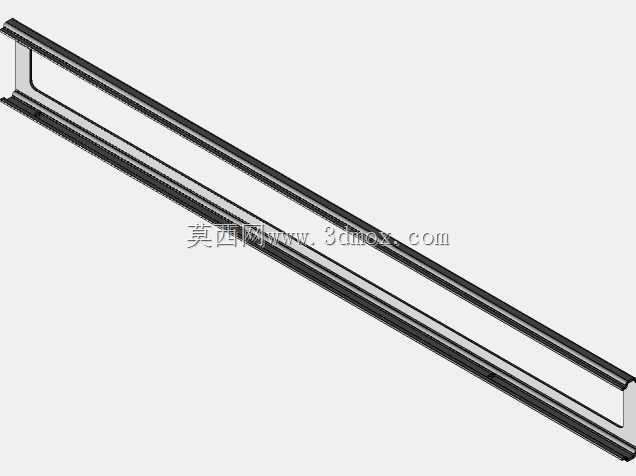

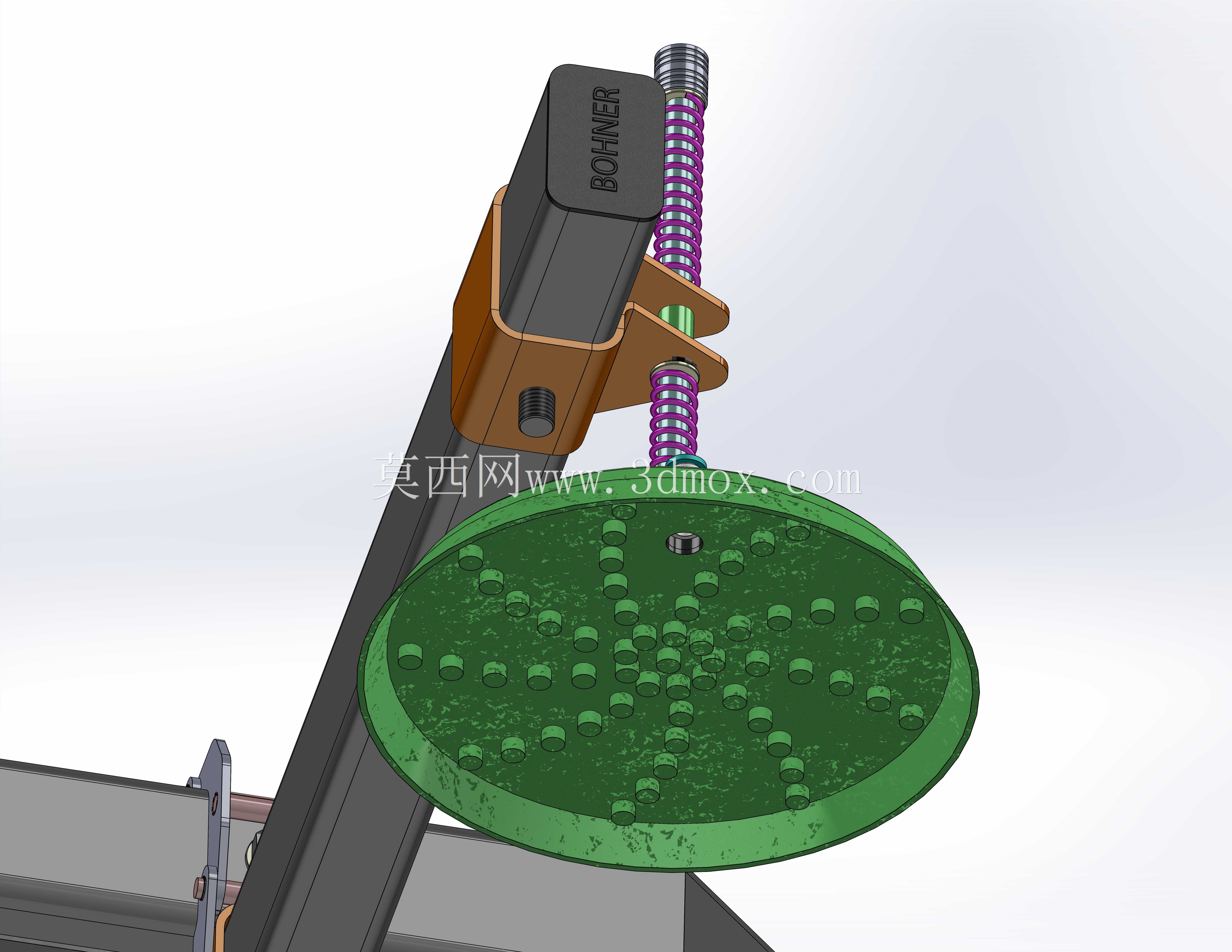

在钣金加工、钢材仓储、激光切割上下料这类场景里，大尺寸金属板的转运一直是容易出安全隐患、效率瓶颈的环节——人工抬搬不仅劳动强度大，薄板容易弯折变形，表面划伤的问题也很难避免，普通磁吸吊具又没法应对不锈钢、铝板这类非铁磁性板材，这款真空吸附式的板料吊运设备就是针对这类痛点做的结构设计。整套设备采用主梁加可调节横臂的框架式结构，主承载梁采用矩形截面型钢焊接加工，兼顾刚性与自重控制，横臂通过抱箍式锁紧座与主梁连接，可根据待搬运板材的幅宽沿主梁长度方向自由调整固定位置，适配从1米×2米常规小板到2米×6米大幅面板材的吸附需求，安装时需预留吊点上方至少300mm的挂接空间，整套吊具空载重心与起重设备吊点重合，避免起吊后出现偏载倾斜。吸附执行端采用多组独立弹簧缓冲式真空吸盘，每个吸盘支杆都配备独立的压缩弹簧缓冲结构，当接触存在轻微平面度误差的板材表面时，支杆可自适应伸缩补偿高度差，保证所有吸盘都能紧密贴合板面形成有效密封，不会出现个别吸盘漏气导致整体吸附力不足的问题；吸盘选用耐油丁腈橡胶材质，接触板材时不会留下压痕或划伤漆面、覆膜层，适配冷轧钢板、不锈钢板、铝板、覆膜彩钢板等多种材质的板料搬运。动力端搭载的干式真空发生装置直接集成在主梁中部的安装座上，省去了外接冗长真空管路的麻烦，真空回路配备负压蓄能腔，即便出现临时气源波动或断电情况，也能维持足够时长的负压保持力，给操作人员留出安全处置的时间，避免板料坠落。设计时特意将所有真空管路沿梁体内侧走线，通过管卡固定，避免吊运过程中管路剐蹭周边设备或工件，电气控制线路采用拖链防护，随横臂调整时不会出现线路拉扯破损的问题。整套吊具可直接挂接在桥式起重机、悬臂吊、平衡吊的吊钩上使用，不需要对原有起重设备做大规模改造，挂接后通过平衡微调螺栓调整吊具水平度，保证起吊后板面保持水平状态，不会出现侧滑；针对不同厚度的板材，可通过增减吸盘组的数量调整总吸附力，单组吸盘额定吸附载荷按60kg设计，常规6组配置即可满足300kg以内板料的安全吊运，若搬运更厚的钢板，可扩展至8组或10组吸盘，适配最大500kg的板料转运需求。设备的操作手柄集成在主梁侧端，操作人员站在板料侧面即可完成吸附、释放的操作，不需要爬到工件上方调整，作业安全冗余更高。
