带散热风扇的直流升压模块防护外壳

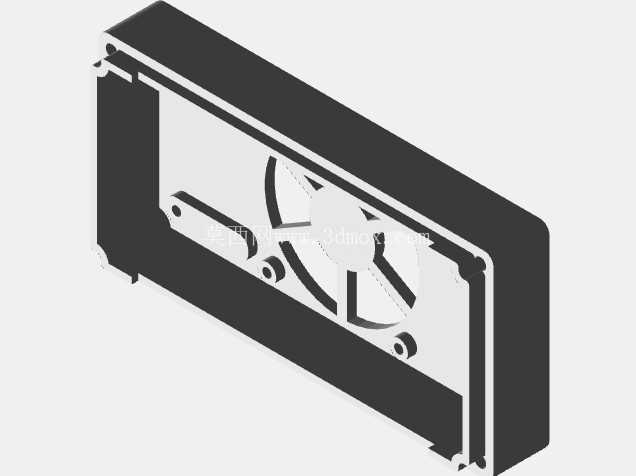

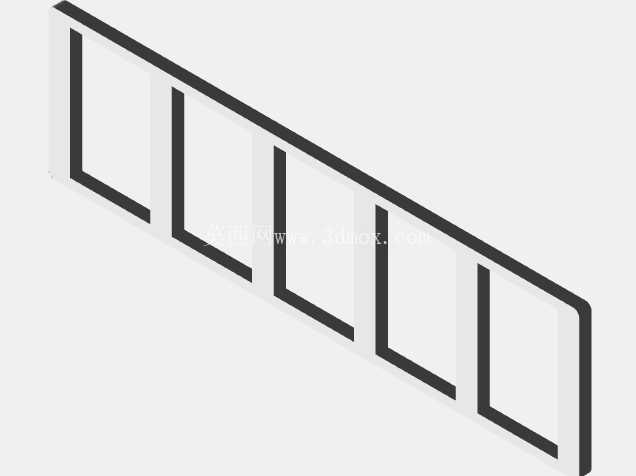

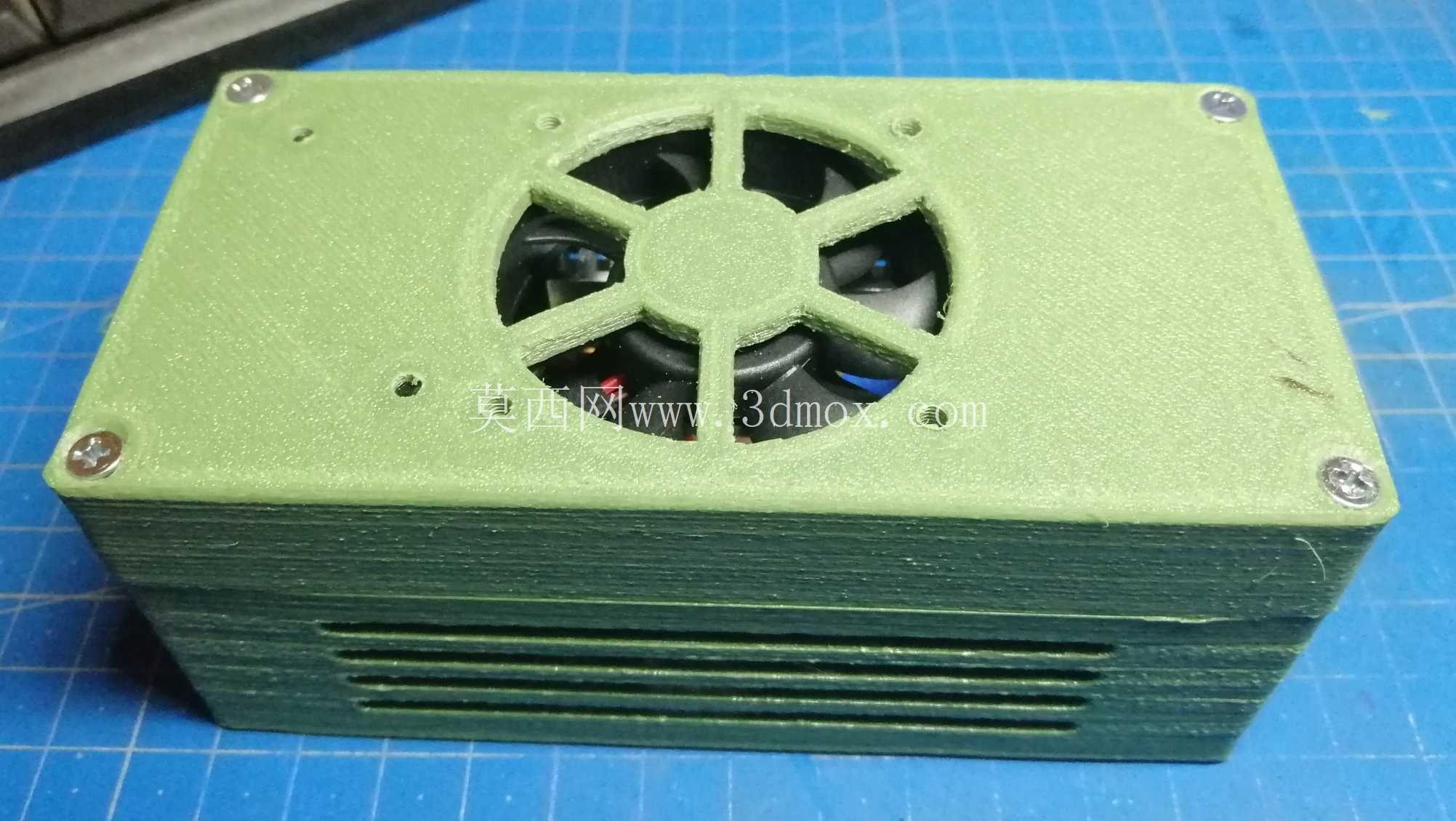

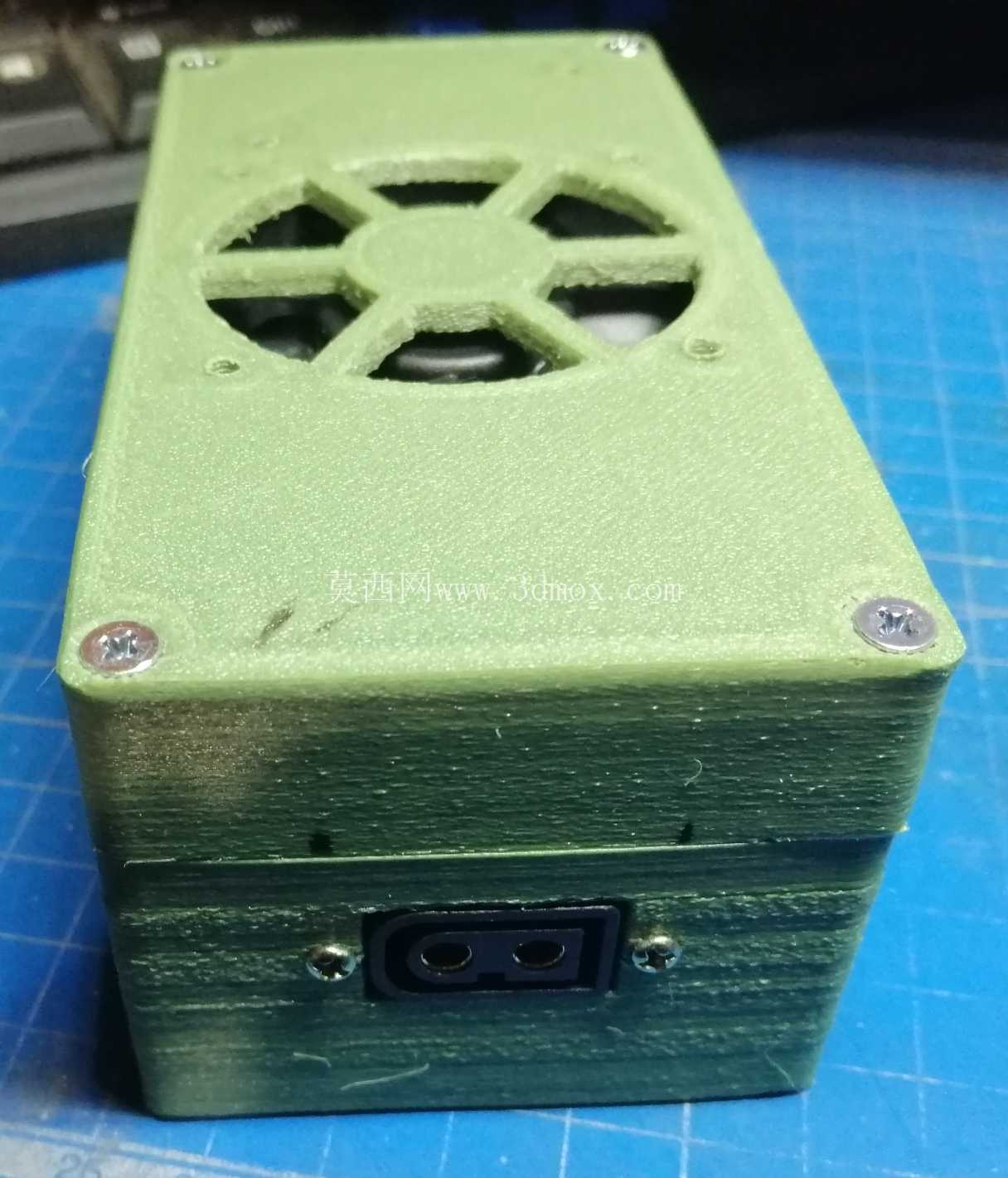

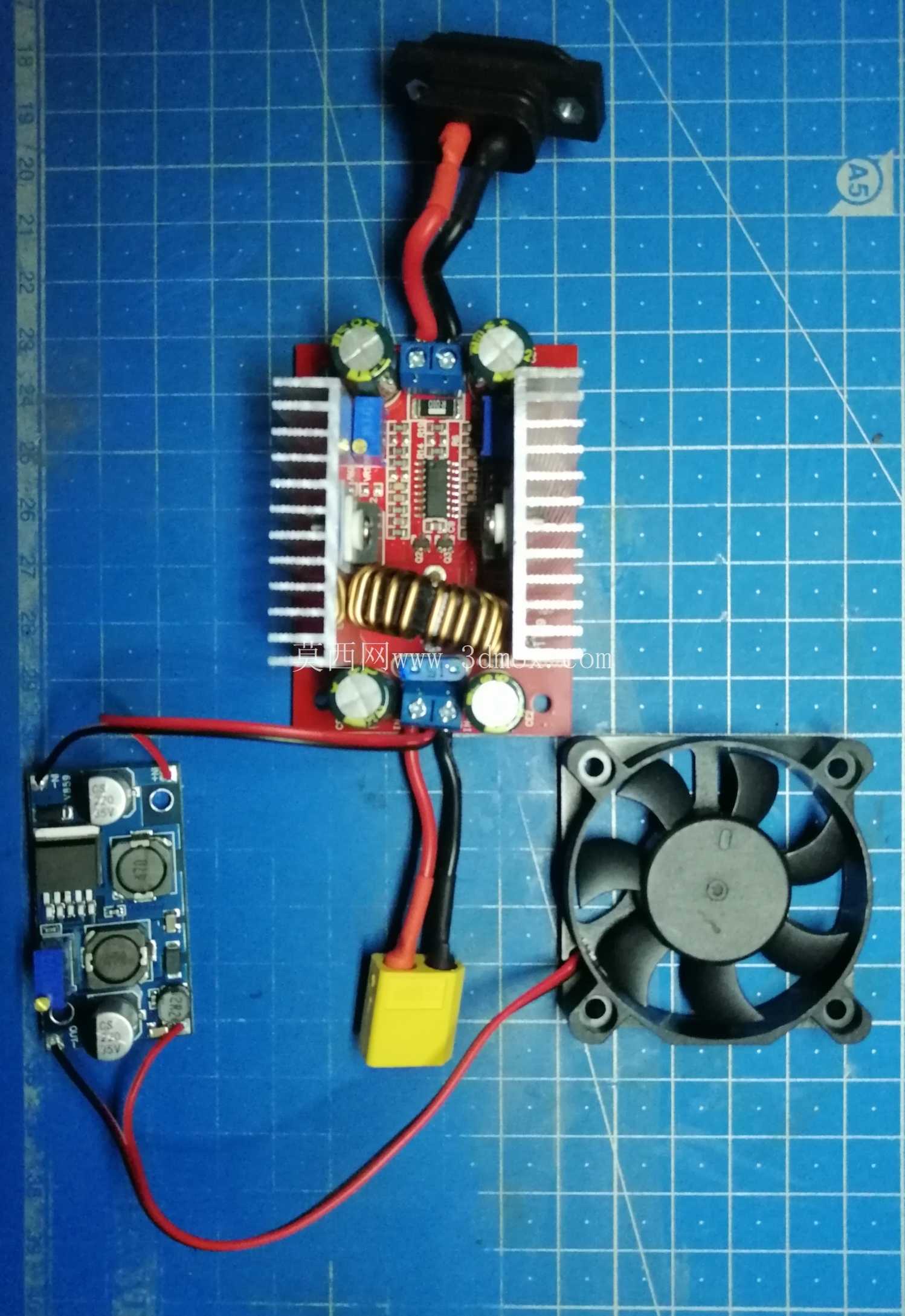

　　在户外便携供电系统、小型车载电子改装、实验室临时电源搭建这类场景里，直流升压模块的裸板使用一直存在不少隐患——引脚误触短路、积灰导致绝缘下降、散热无定向导致周边元件过热，都是一线调试和长期使用中反复碰到的问题，这款带集成散热结构的防护外壳，就是针对400W级直流升压转换模块做的适配结构设计。从实际使用的需求倒推结构设计逻辑，首先要解决的是功率器件的散热问题，该模块最大持续输出电流可达15A，功率开关管、整流器件在满负载运行时的热耗散密度不低，因此外壳正面直接预留了轴流风扇的安装位，采用六辐条式的通风栅格，既可以保证风扇进风的通流面积，又能避免大尺寸异物触碰扇叶造成卡滞，栅格的筋条宽度做了1.2mm的加厚处理，日常拆装挪动时不会因为轻微磕碰出现栅格断裂。

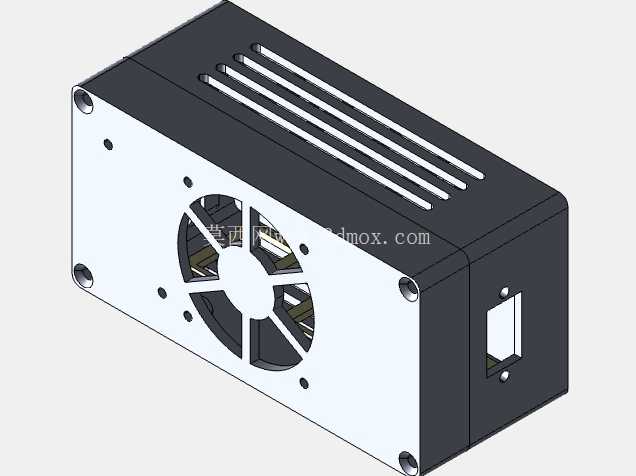

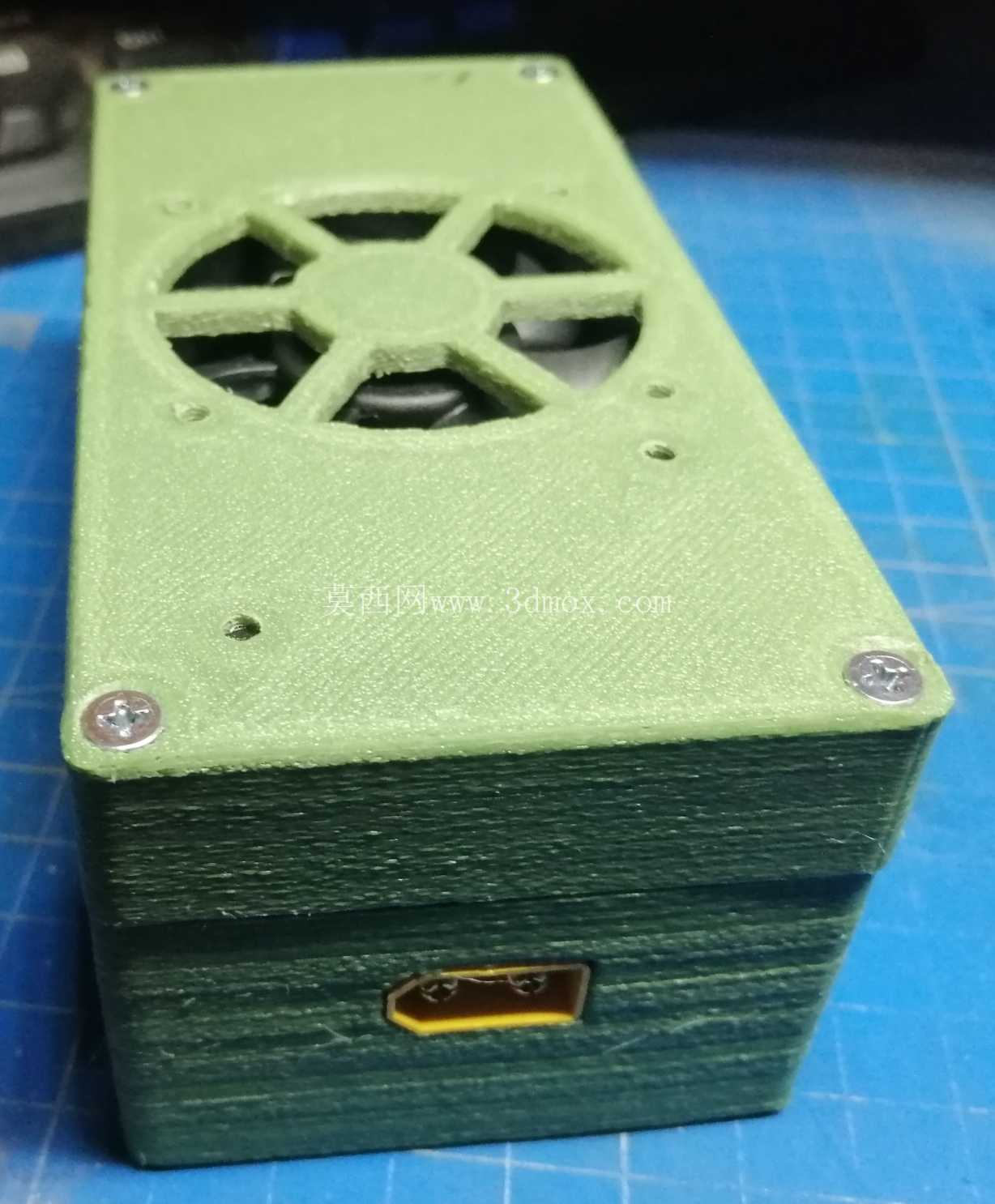

　　外壳的上盖部分设计了五条平行的长条形通风槽，和正面风扇形成贯通的散热风道，冷风从正面风扇吸入后，直接吹过模块表面的功率器件，热风从上盖的通风槽排出，相比全封闭外壳，这种定向风道设计可以让模块满负载时的核心器件温度降低12-15℃，有效避免过热触发的过温保护。外壳的主体采用拼接式结构，黑色的侧围与白色的端板通过四角的安装孔位用螺丝锁紧，四角的安装孔做了沉台设计，锁紧后螺丝头不会突出外壳表面，既可以避免安装时螺丝刮擦其他部件，也能让外壳放置时保持平稳。侧面预留了标准的接口开口，刚好适配模块的输入输出接插件位置，不需要额外对线束做弯折改造，装壳后可以直接插拔接线端子，不会出现线束被壳体挤压导致的接触不良问题。

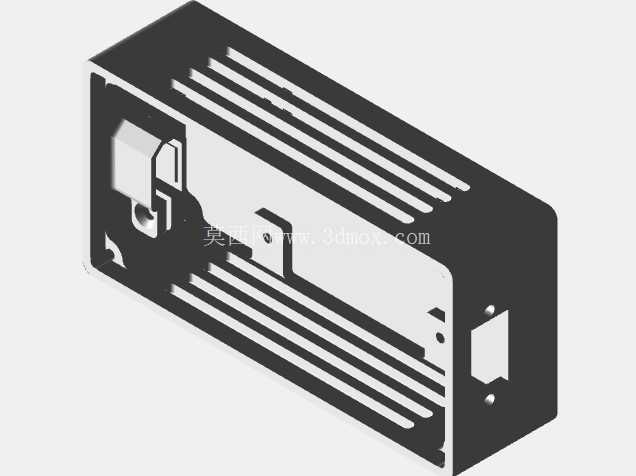

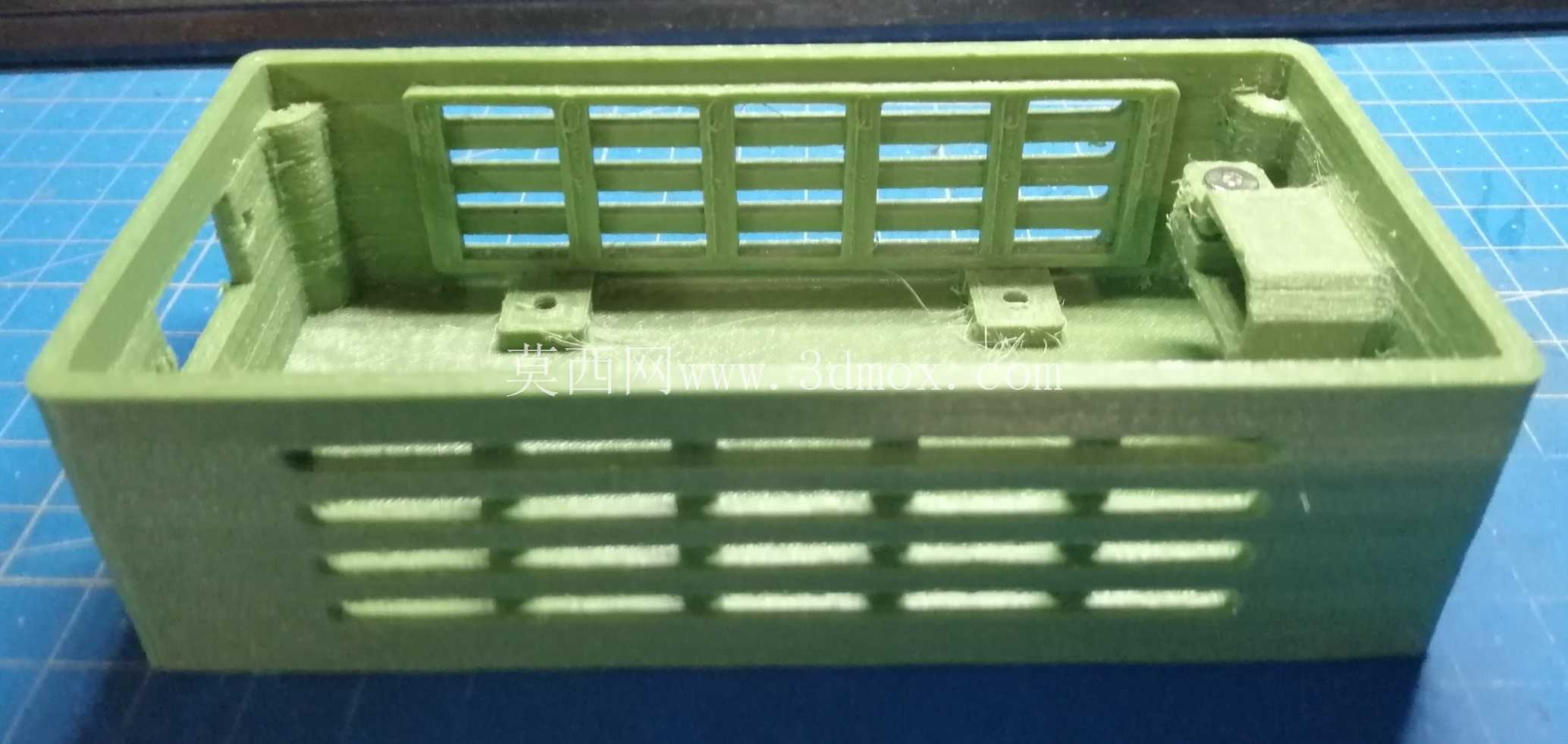

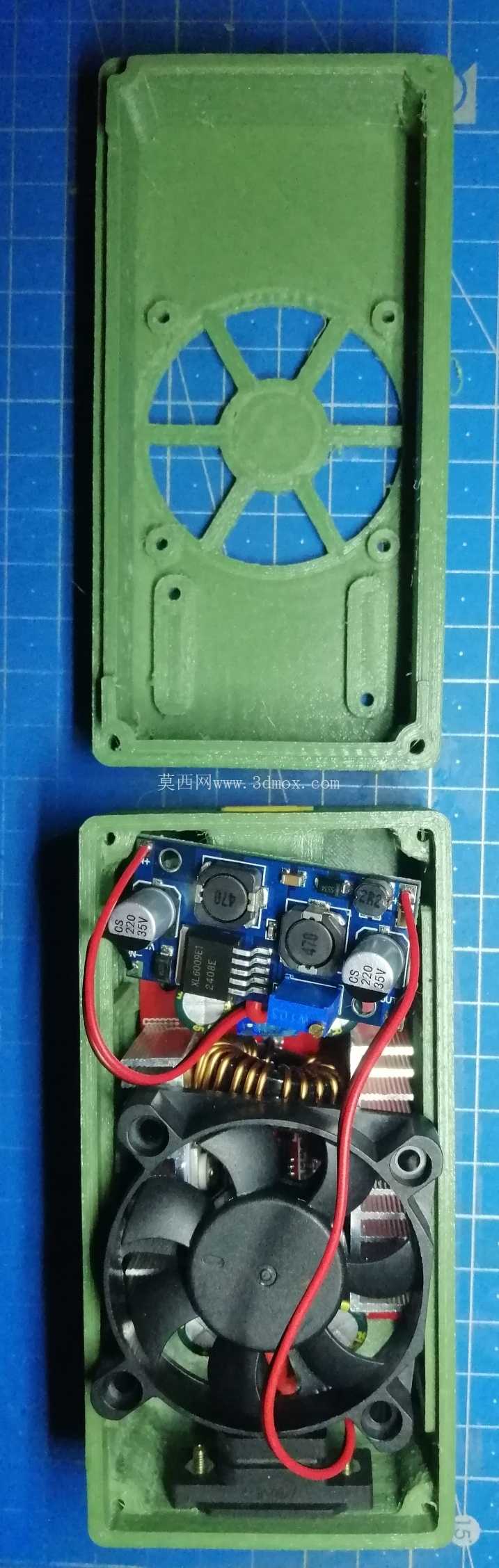

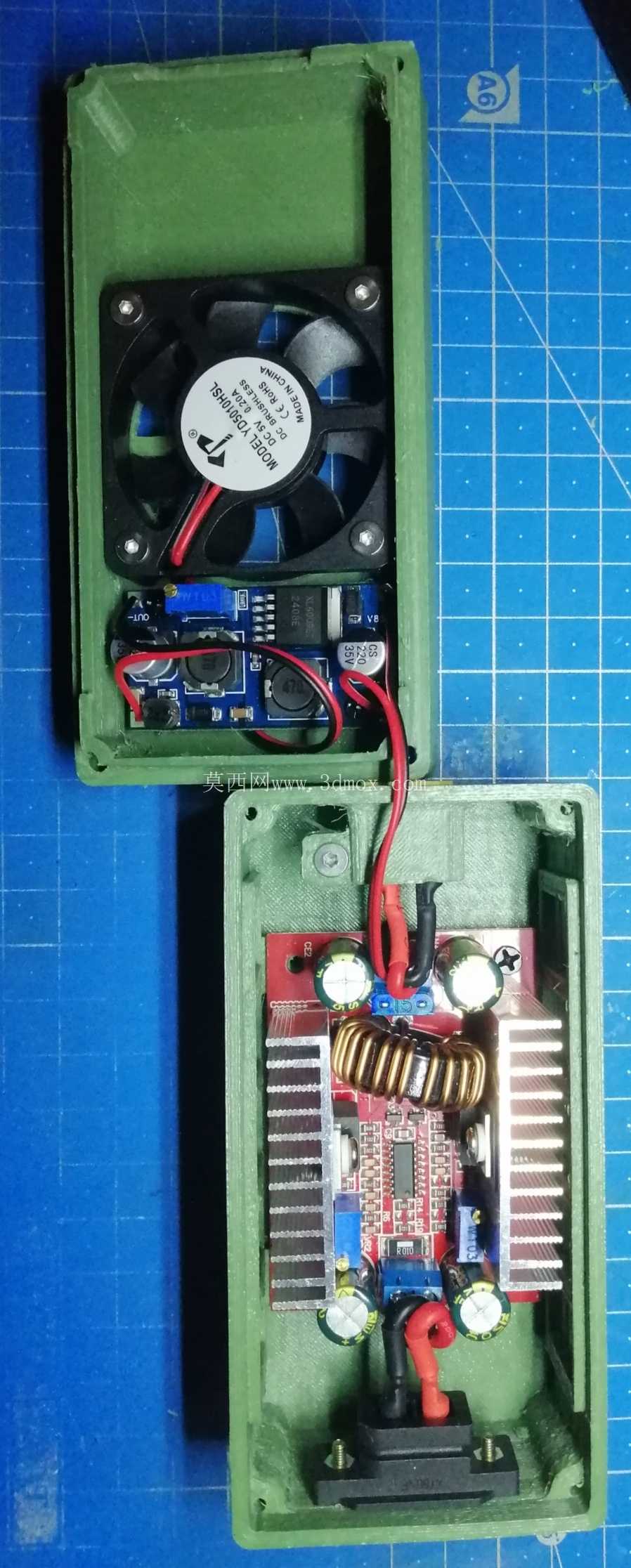

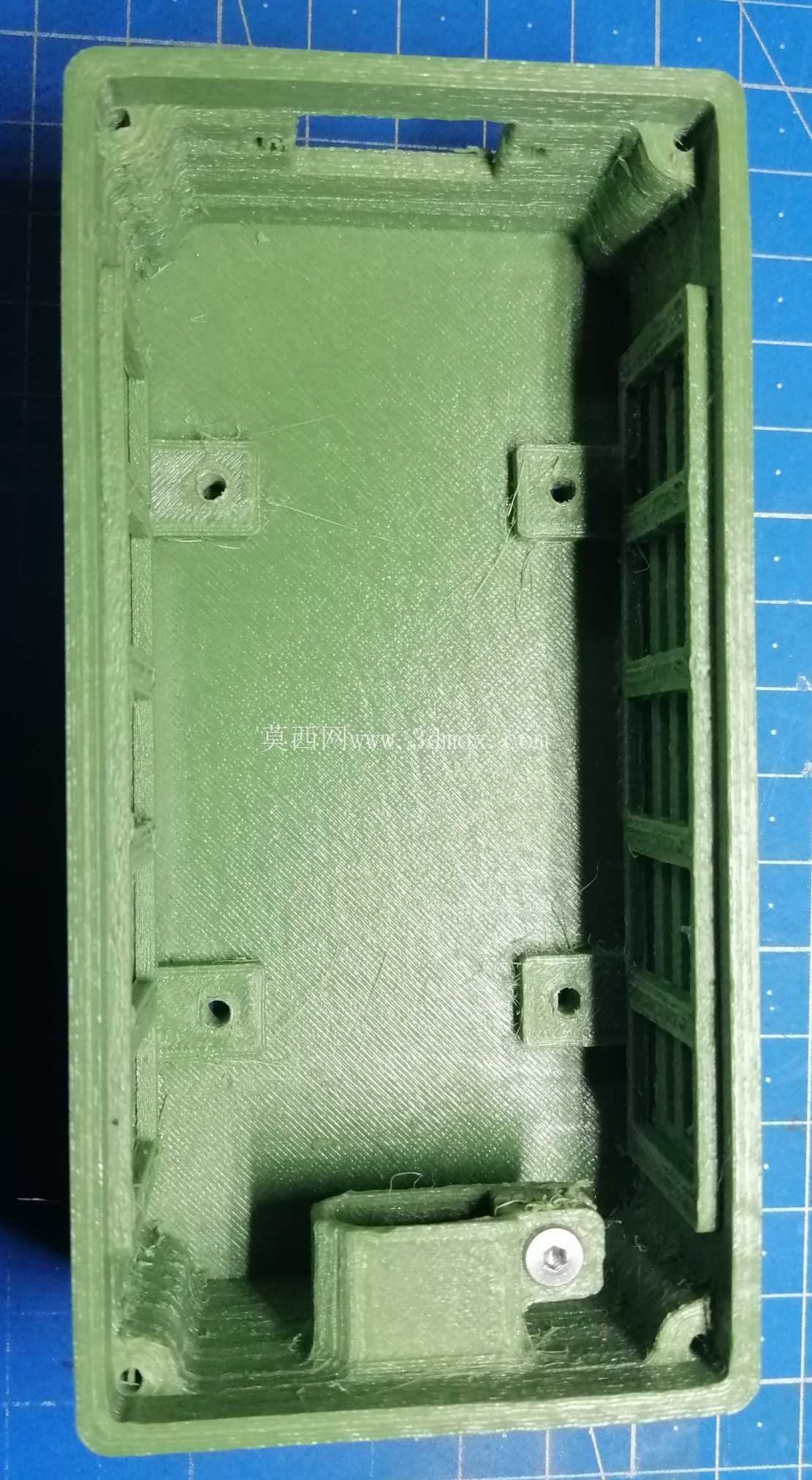

　　从安装边界来看，外壳的整体尺寸完全贴合内部升压模块的排布，没有多余的冗余空间，整体体积控制紧凑，可以直接固定在小型设备的内部安装板上，四角的安装孔既可以用来锁紧上下壳体，也可以作为对外的固定孔使用，不需要额外在壳体上打孔，适配M3规格的固定螺丝，安装孔的位置公差控制在±0.1mm，和常规设备安装梁的孔位匹配度高，不会出现装不上的问题。在结构细节上，壳体内部做了限位筋条，模块装入后不会在壳体内晃动，不需要额外打胶固定，拆装维护时只需要拧开四角的螺丝就可以取出模块，检修更换的效率很高。端板上的风扇安装位预留了标准的40mm风扇孔距，可以直接适配常规的4010轴流风扇，风扇的供电可以直接从升压模块的辅助供电取电，不需要额外布置供电线路。

　　外壳的边缘都做了R0.8的圆角处理，没有尖锐的毛刺边角，在装配和日常挪动时不会划伤操作人员的手部，也不会刮伤设备内部的其他线束绝缘层。这类防护外壳的应用场景覆盖很广，除了常规的电子设备内部电源改装，还可以用在太阳能小型供电系统的升压单元防护、电动车车载电器的电压转换模块保护、便携储能设备的内置升压模块固定，相比裸板直接安装，带外壳的模块在绝缘防护、散热效率、安装便利性上都有明显提升，结构设计上没有多余的装饰性结构，所有的造型特征都服务于功能需求，通风槽的位置避开了内部电路板的元件引脚区域，避免金属异物从通风槽掉落造成电路板短路，通风槽的宽度控制在3mm，既保证通风量，又能防止常规的螺丝刀等小工具误触内部带电部件，满足基础的电气防护要求。
