可移动倾斜式皮带输送设备三维设计

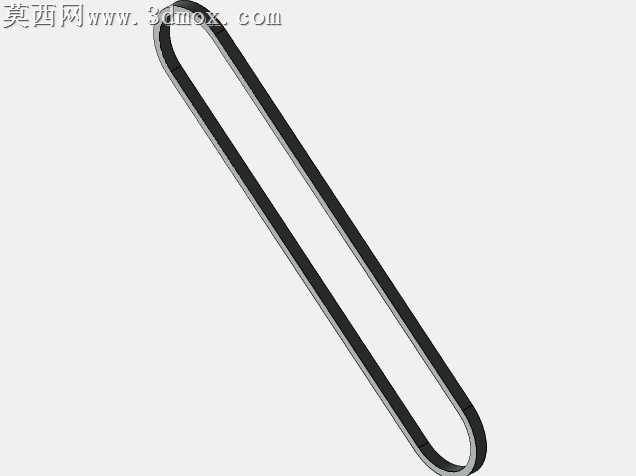

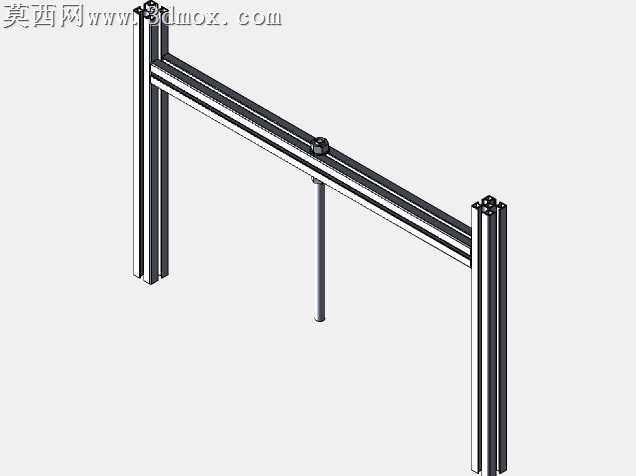

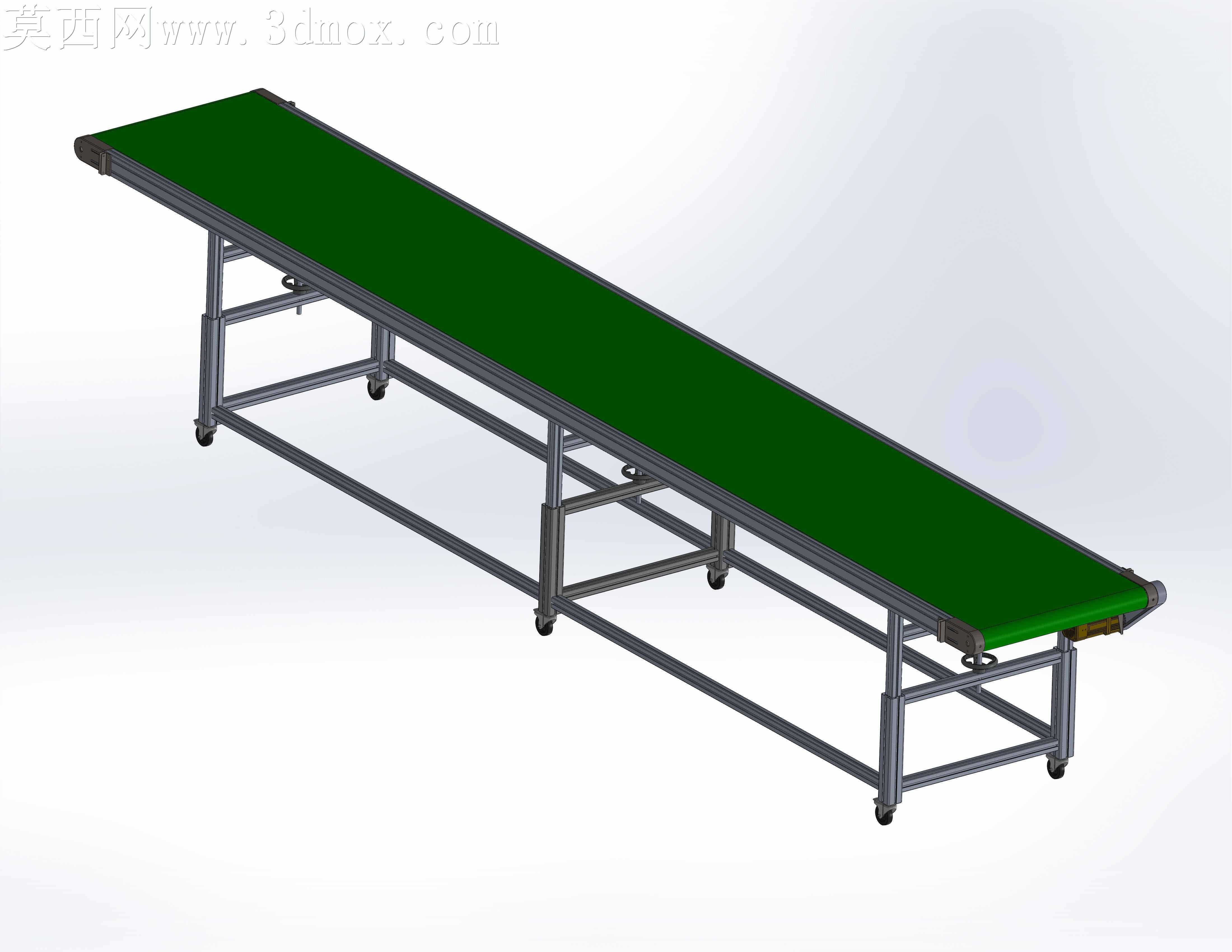

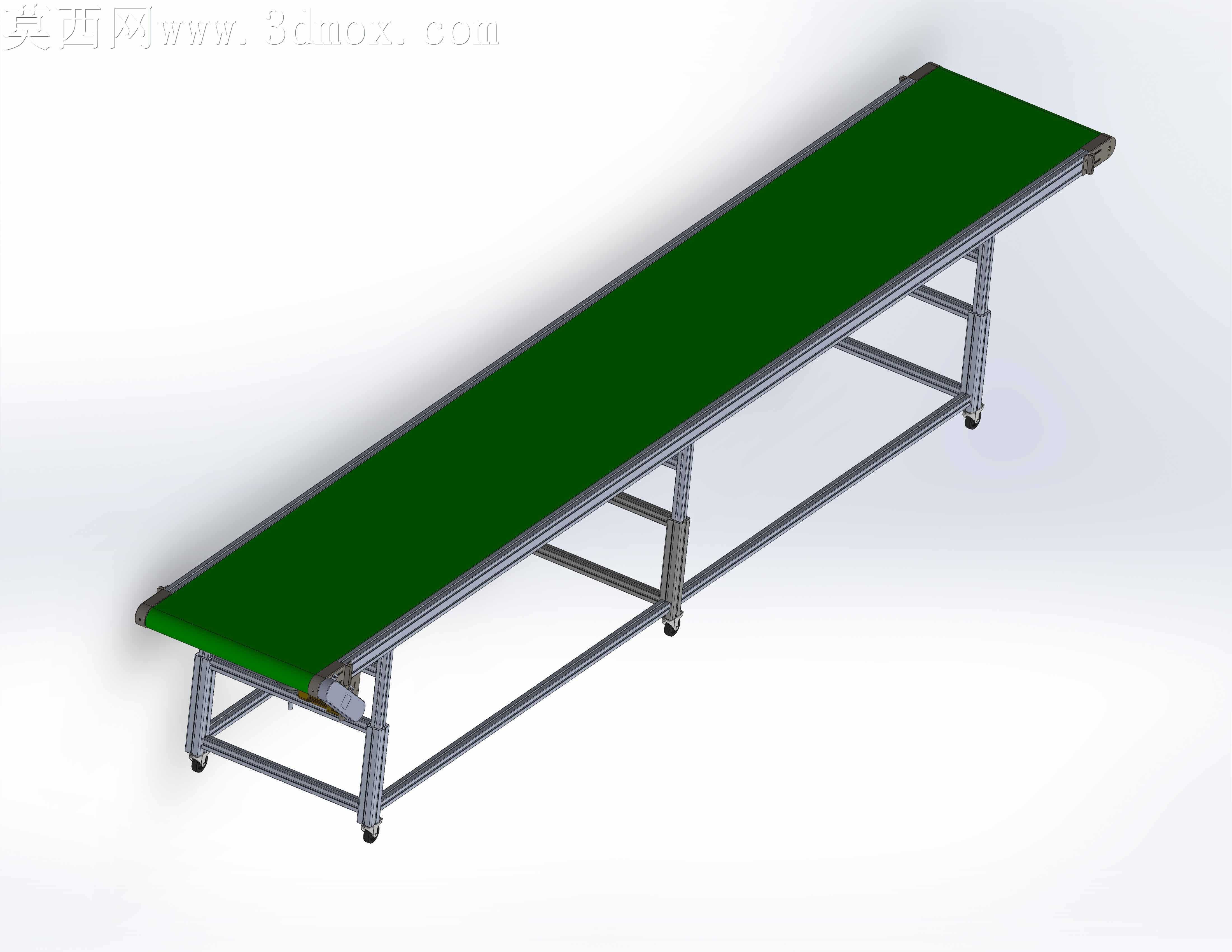

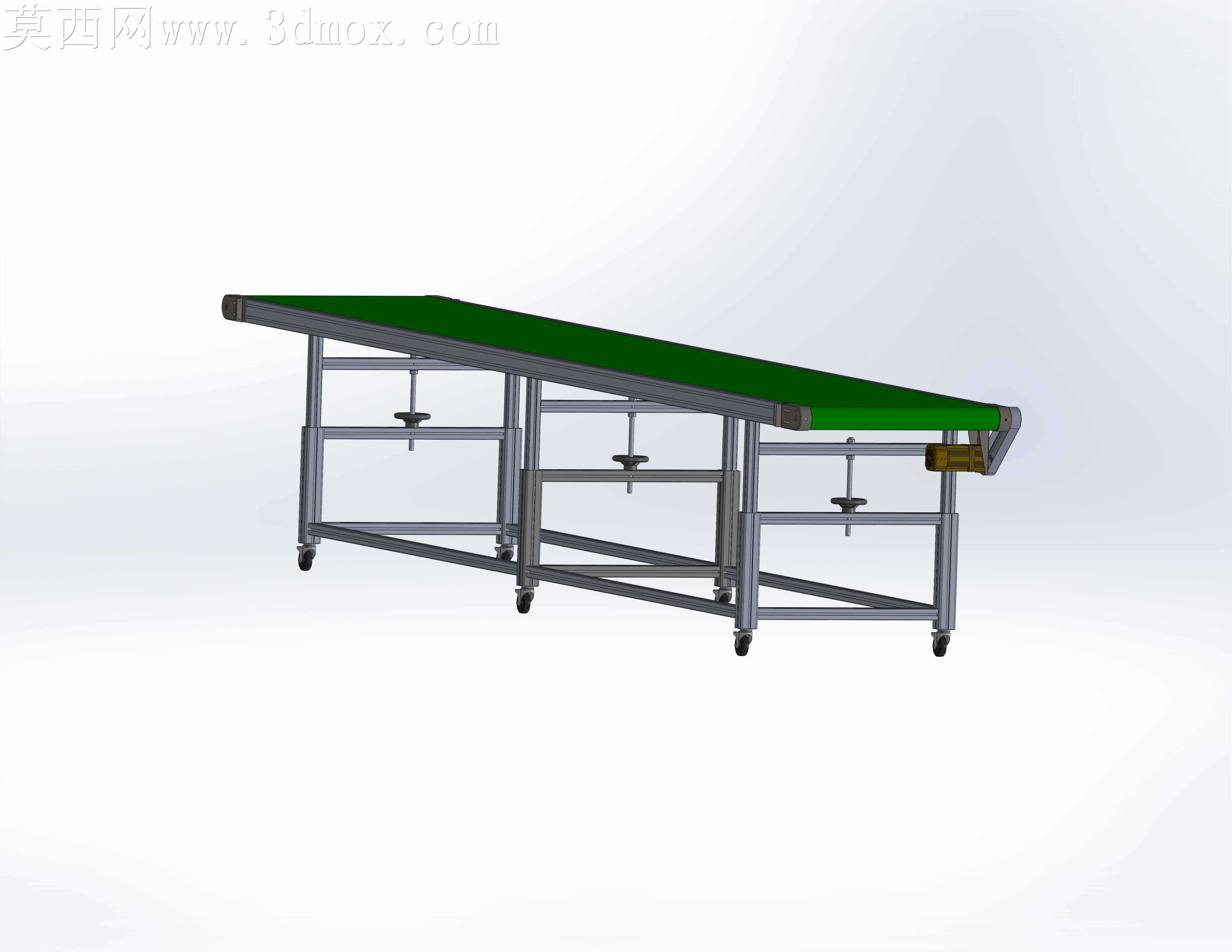

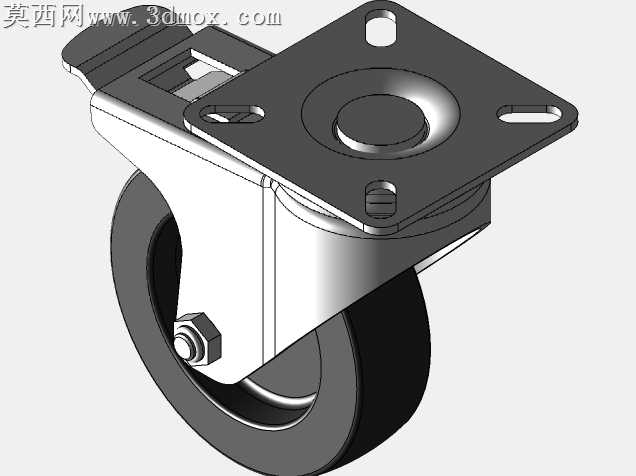

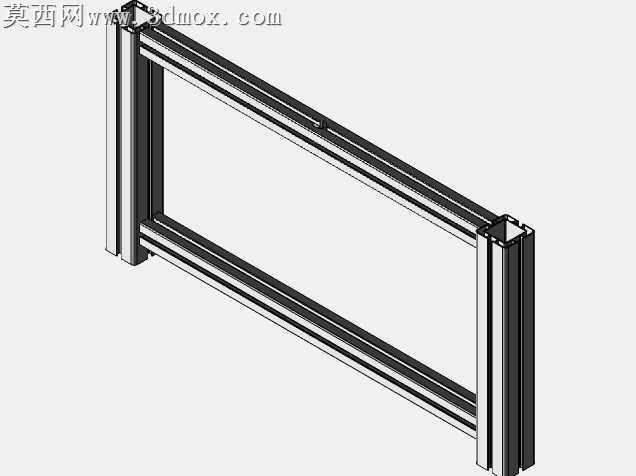

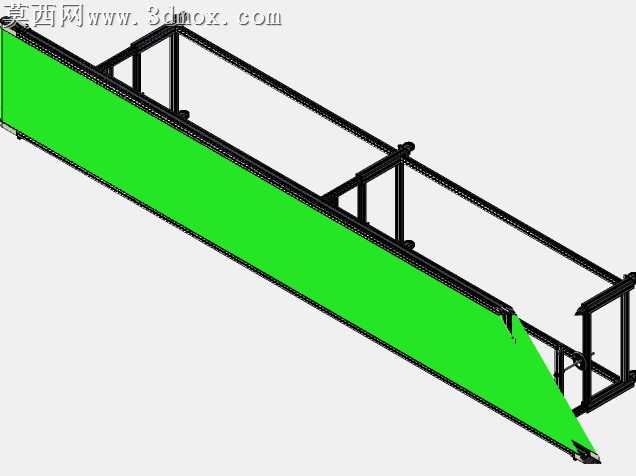

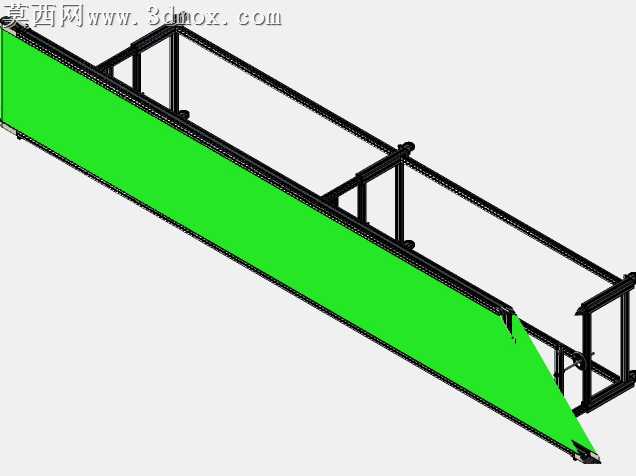

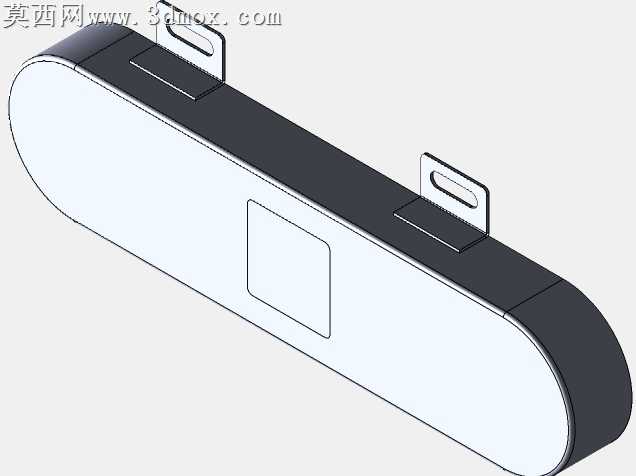

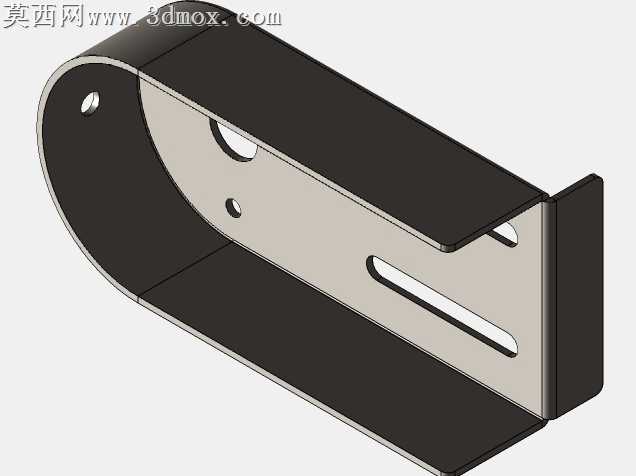

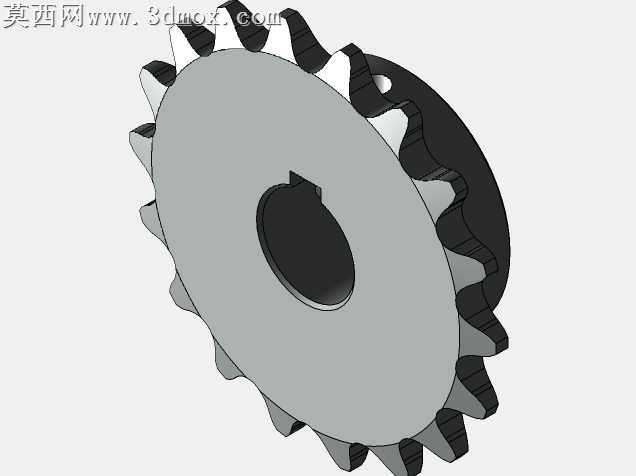

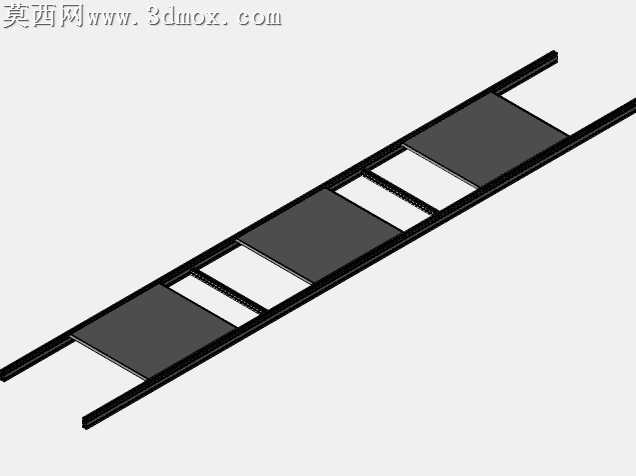

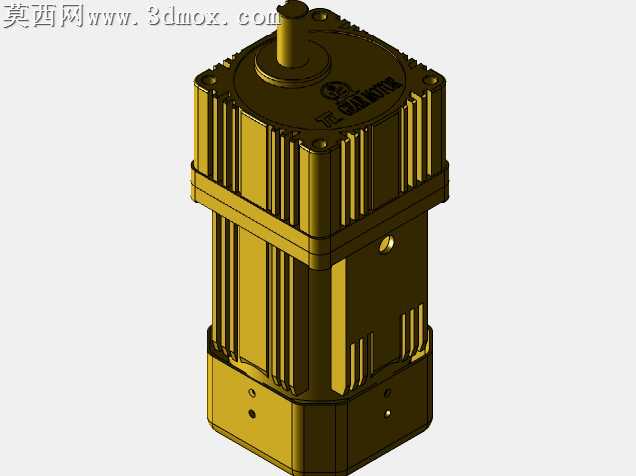

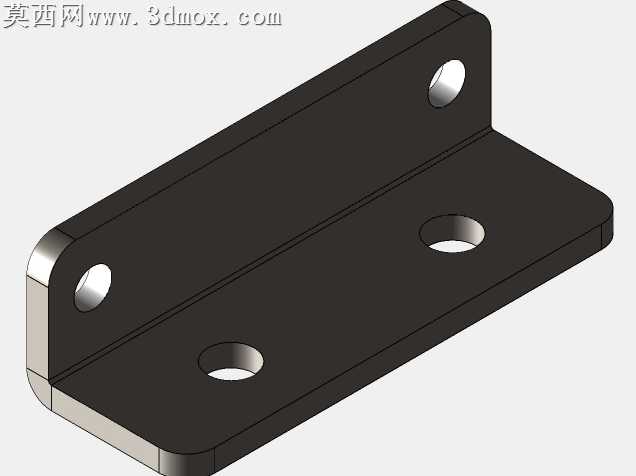

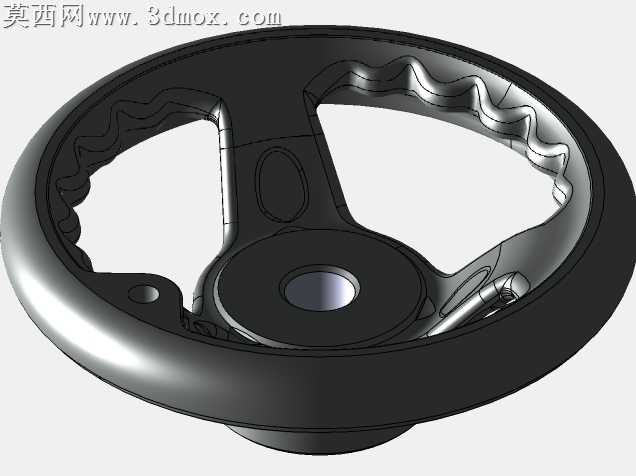

本作品为可移动倾斜式皮带输送设备的三维设计成果，采用SolidWorks完成全参数化建模，同步输出Parasolid通用格式文件，可适配多数主流三维设计软件的导入编辑需求。建模阶段严格遵循机械设计的实际生产逻辑，对设备各组成部分进行1:1等比例还原，未做简化失真处理。机架部分采用工业铝型材搭建，建模时精准还原铝型材的标准截面槽口结构、型材拼接的角件连接位、支撑横梁的排布间距，每一处型材的切割长度、对接角度都经过尺寸校核，确保虚拟模型与实际铝型材机架的装配逻辑完全一致。输送皮带采用深绿色哑光PVC材质，渲染阶段调整材质的粗糙度、反光度参数，还原工业皮带表面略带防滑纹理的真实质感，同时精准还原皮带张紧后的自然形态，两端辊筒位置的皮带包角、回程段皮带的自然垂度都做了细节刻画，避免出现生硬的平直失真效果。两端的传动辊筒、改向辊筒都做了内部结构的细节建模，包含辊筒轴、轴承位、端部挡边结构，还原辊筒带动皮带运转的传动逻辑。设备底部配置四个万向脚轮，建模时还原脚轮的支架结构、滚轮材质、刹车锁止结构，清晰体现设备可灵活移动、到位后固定的功能特性。支撑腿部分设计有可调节高度的结构，可根据实际使用场景调整输送面的倾斜角度，适配不同高度差的物料转运需求。整体渲染采用柔和的工业白场景，光线均匀覆盖设备各角度，清晰展现铝型材机架的金属冷质感、皮带的哑光防滑质感、脚轮的橡胶与金属组合质感，各部件之间的装配关系清晰明了，无穿模、错位等建模错误。设计过程中优先考虑设备的实用性与通用性，机架的铝型材选型、皮带宽度、辊筒直径都参考通用输送设备的标准参数，既满足常规散料、小件成品的爬坡输送需求，也预留了后续加装挡边、护栏、调速电机组件的扩展空间，模型结构完整，可直接用于工程出图、方案演示、生产参考等场景。
