Z型爬坡皮带输送设备三维结构设计

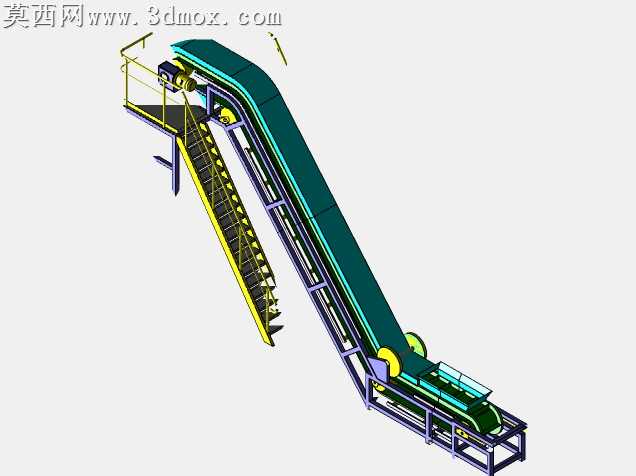

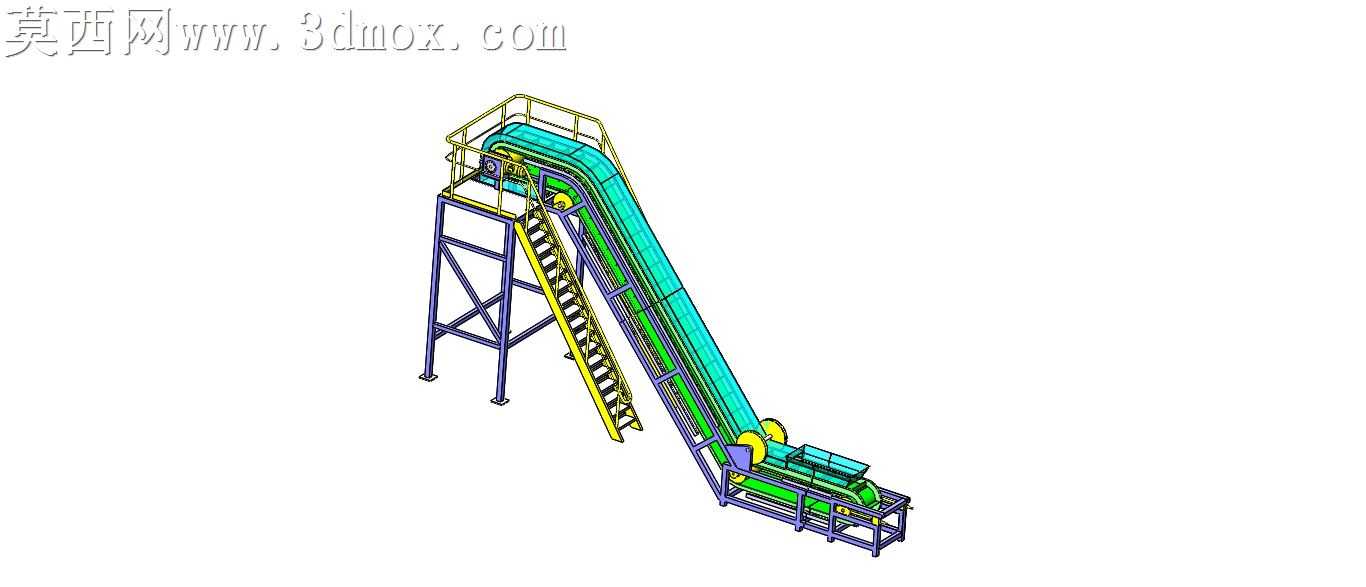

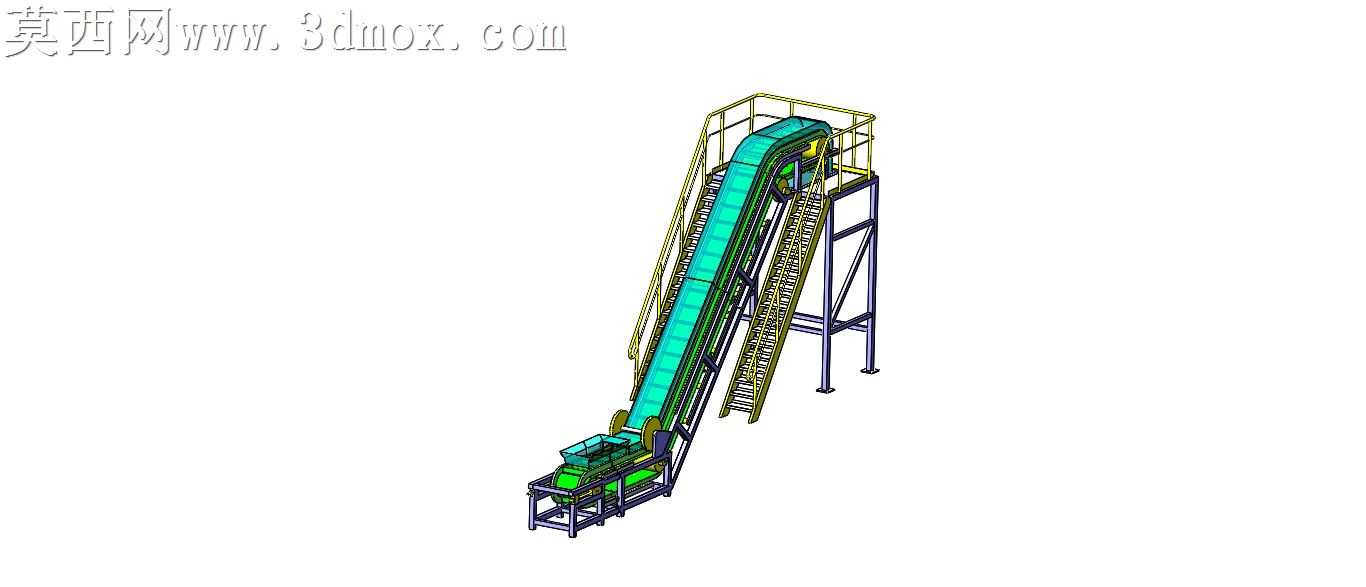

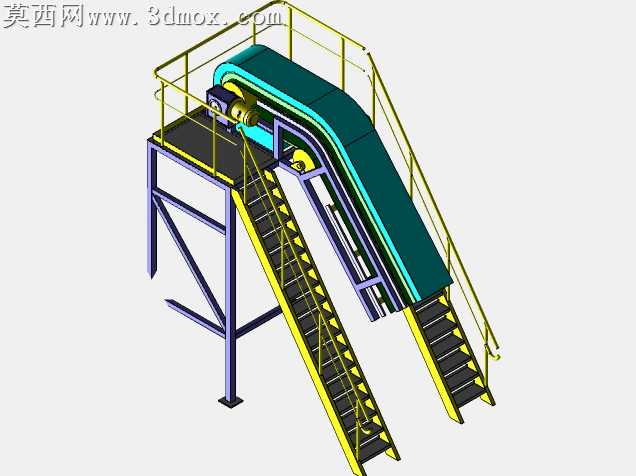

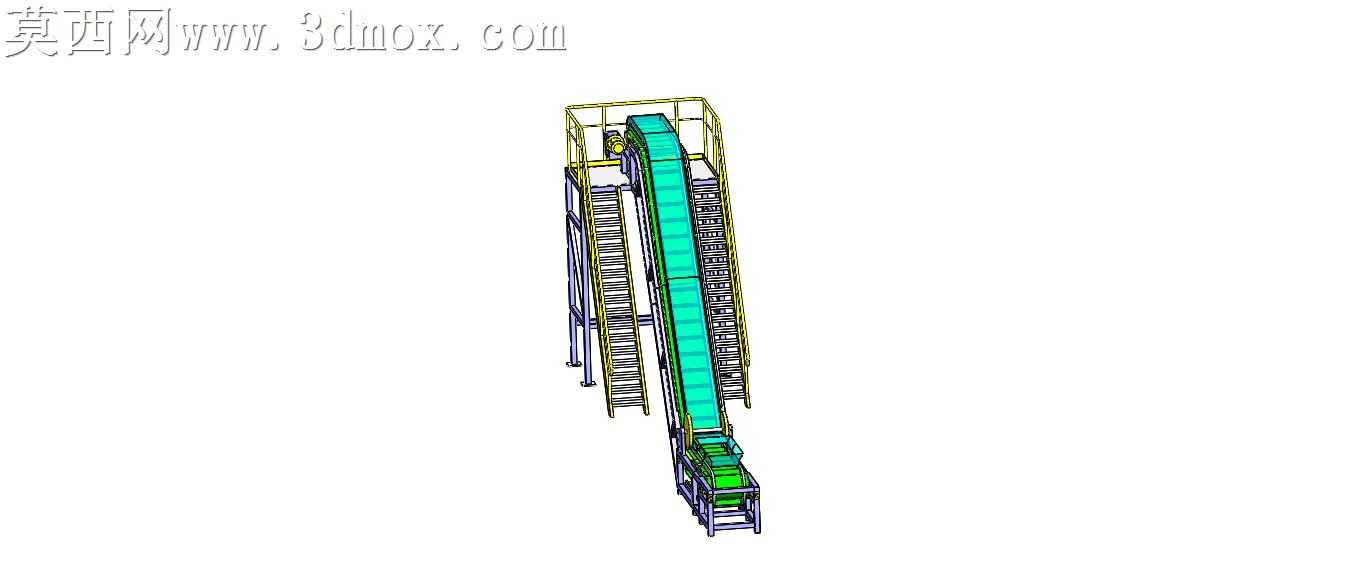

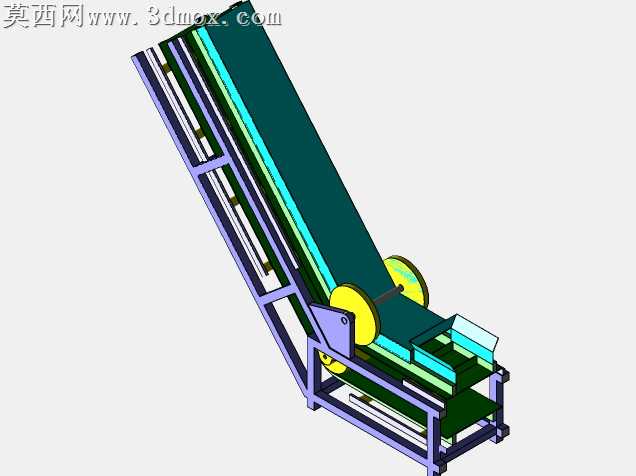

本作品为Z型带式输送机的三维建模成果，采用SOLIDWORKS软件完成全参数化建模设计，整体建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了精准还原。模型整体呈现Z型弯折布局，包含下部水平受料段、中部倾斜爬坡提升段、上部水平卸料段三个核心功能区段，完整还原了带式输送机的支撑机架、输送皮带、驱动辊筒、改向辊筒、张紧机构、防护护栏、检修爬梯、受料导槽、卸料护罩等全部结构部件。在材质渲染表现上，对不同部件进行了符合工业实际的材质区分：支撑机架采用型钢焊接结构，赋予深蓝色金属漆材质还原钢结构涂装效果；输送皮带赋予绿色哑光橡胶材质，匹配工业皮带的真实质感；护栏、爬梯等附属结构赋予明黄色安全警示涂装材质；辊筒、紧固件等机加工部件赋予银灰色金属材质，清晰区分不同功能部件的同时，让整体模型的视觉呈现更贴近真实工业设备的外观状态。结构设计层面，下部水平段设置了可调式支脚结构，可适配现场安装地面的不平整工况，保障设备安装水平度；受料位置加装了导料槽结构，可避免物料投放过程中出现撒漏问题；中部倾斜段的机架采用桁架式支撑结构，在保障整体结构强度、降低爬坡段结构形变的同时，有效减轻设备整体自重；侧边配套设置带安全护笼的检修爬梯，方便操作人员抵达上部驱动段开展日常维护与检修作业；上部水平段设置驱动辊筒与防护外罩，驱动端配套安装电机安装位与传动结构预留位，可适配不同功率的驱动电机选型需求；皮带回程段设置多组托辊结构，可对回程皮带进行有效支撑，避免皮带长时间运行出现下垂、跑偏问题；张紧机构采用螺杆调节式张紧结构，可通过调节尾部辊筒的位置调整皮带张紧度，保障皮带运行的稳定性，避免出现打滑、跑偏等运行故障。整体建模过程中对各部件的装配关系进行了完整约束，可实现机构运动仿真模拟，验证皮带运行轨迹与各部件的干涉情况，为后续的设备生产制造、安装调试提供精准的三维数据支撑，该类Z型带式输送机可广泛应用于生产流水线中不同高度工位间的物料转运，可实现散料、小件包装物的连续爬坡提升输送，有效衔接不同高度的生产工序，优化生产车间的物料流转效率，减少人工转运的劳动强度。
