带视觉检测工位的皮带输送设备三维设计

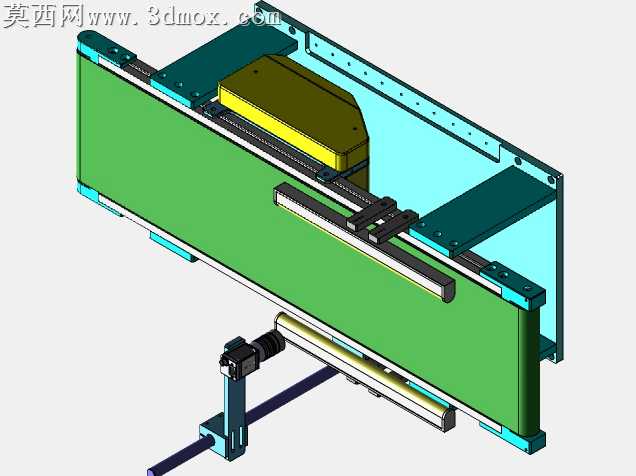

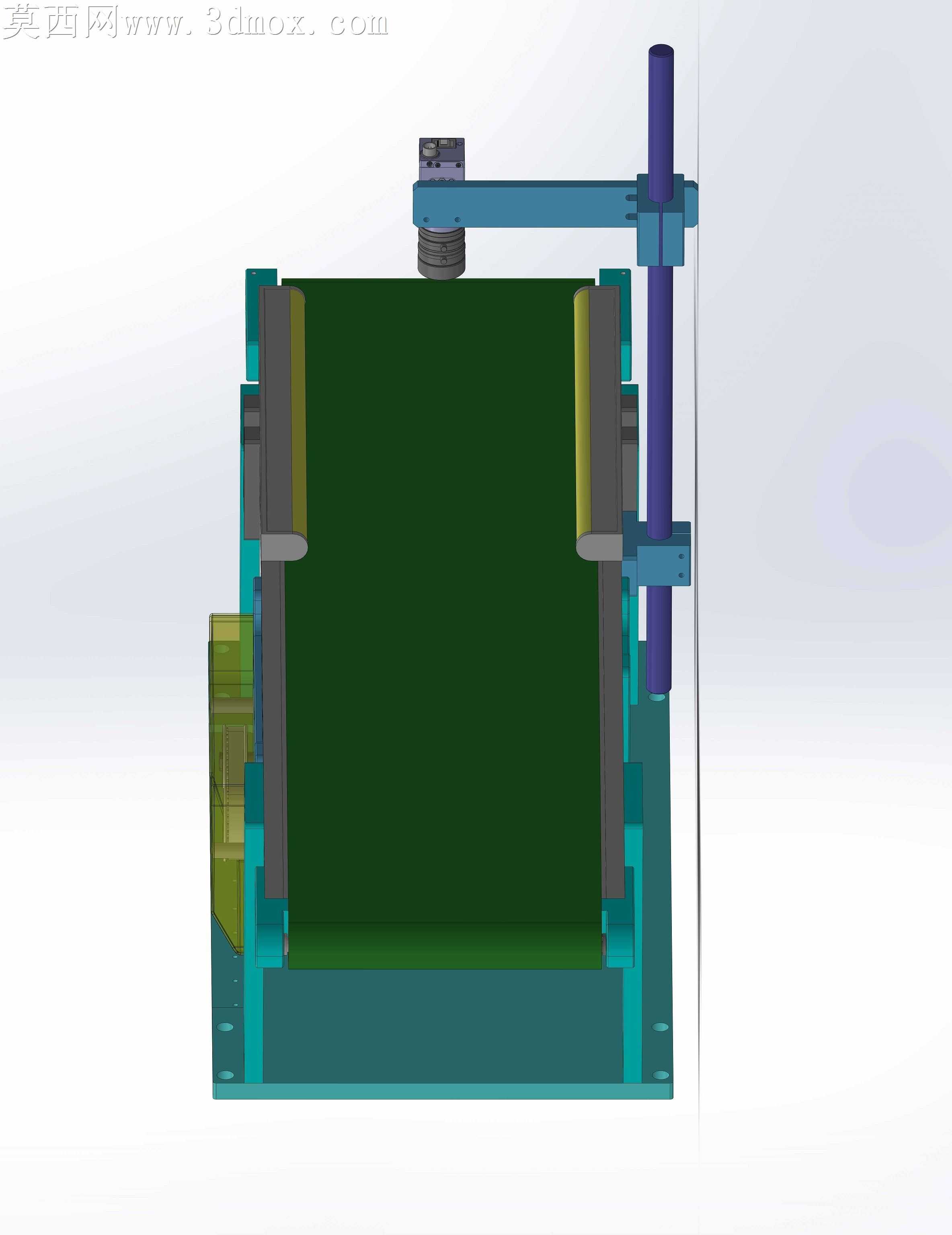

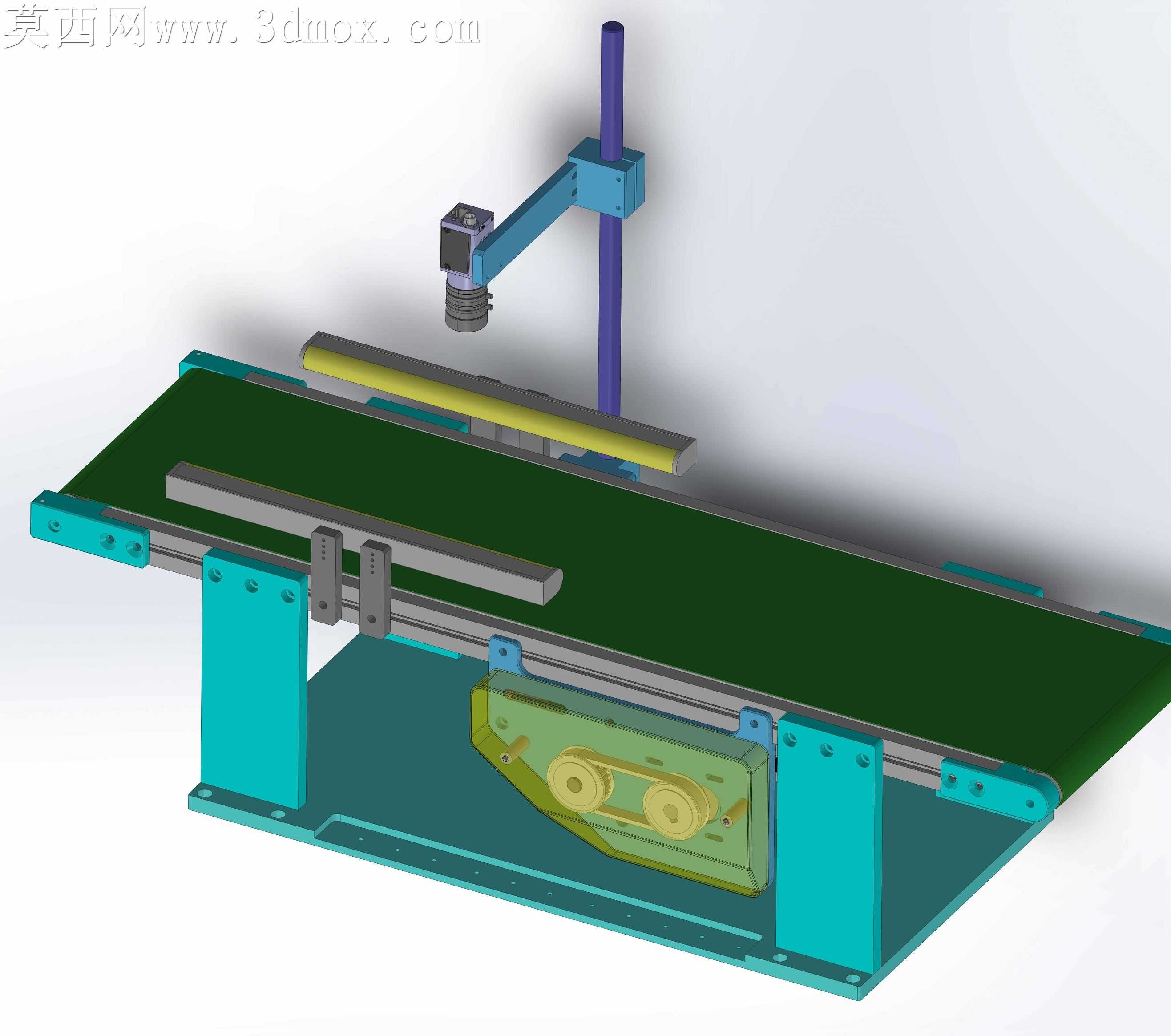

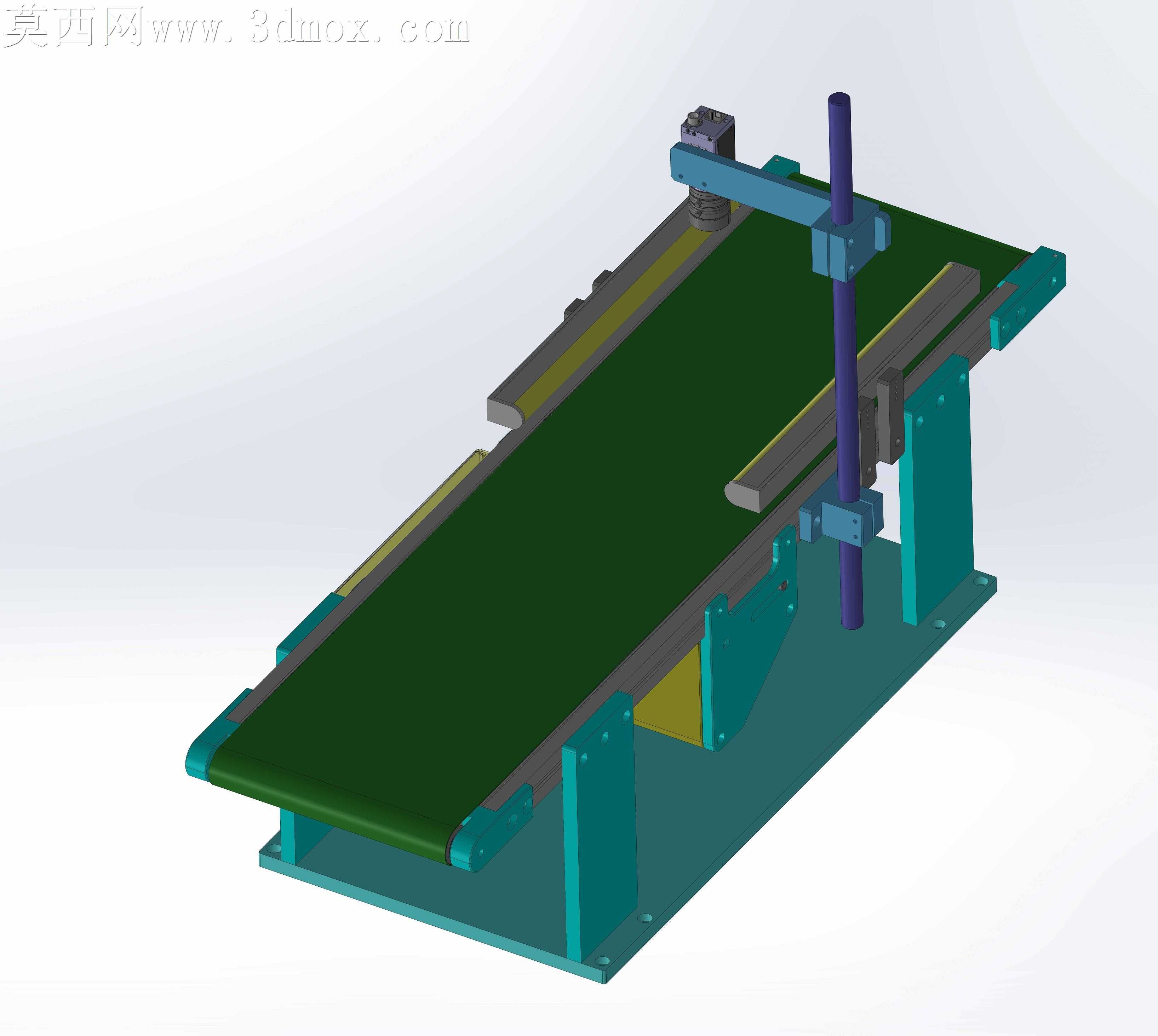

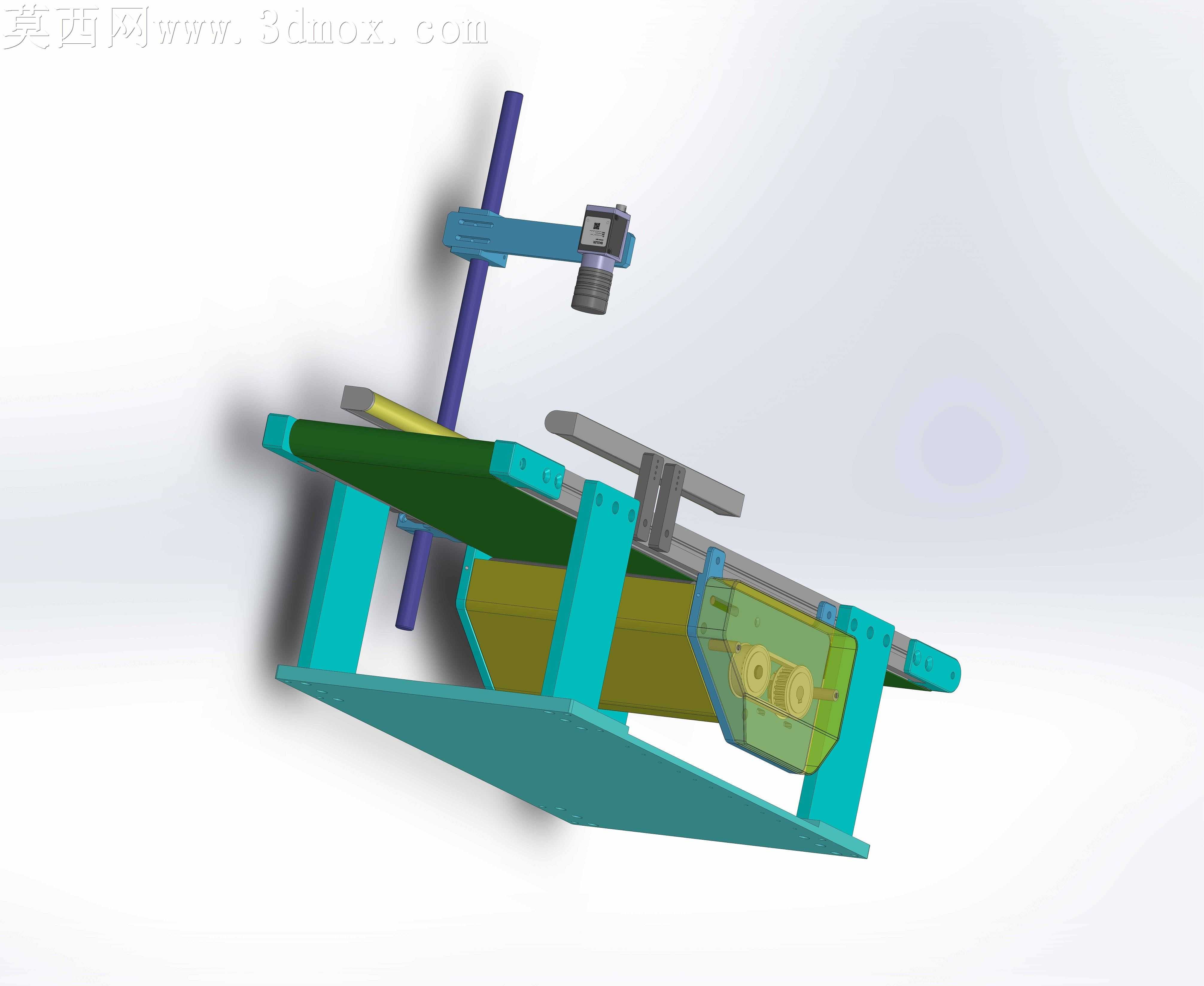

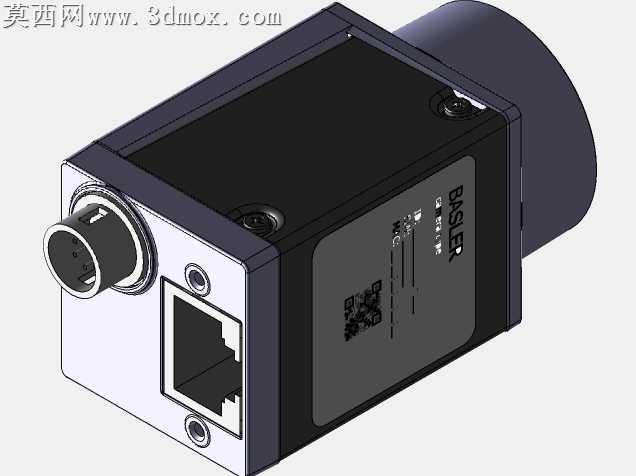

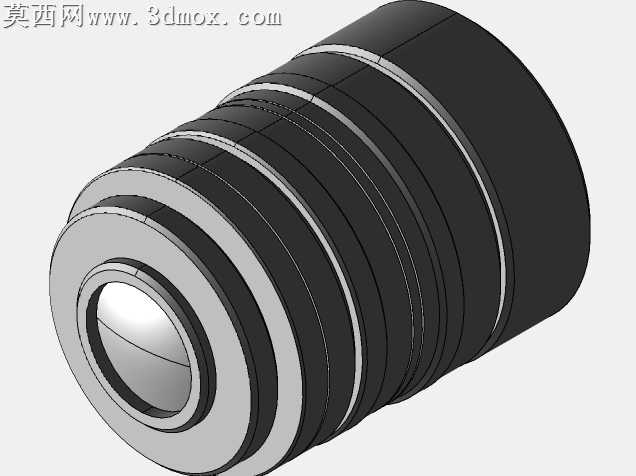

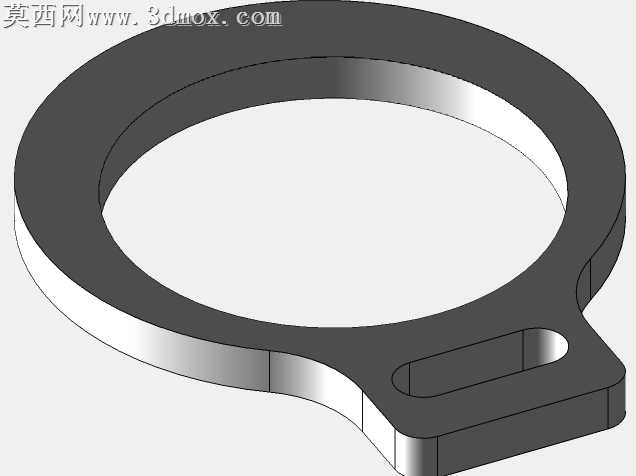

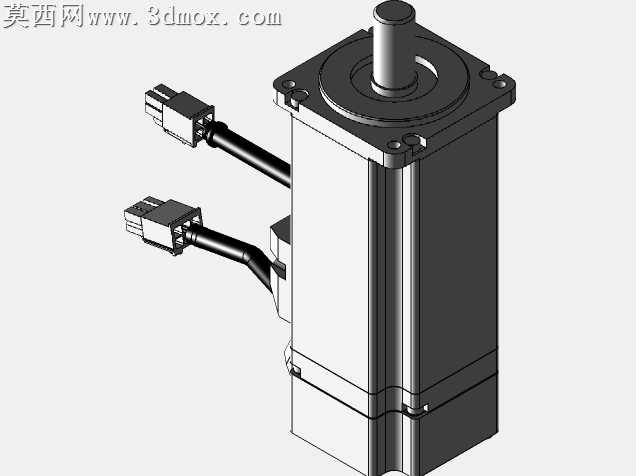

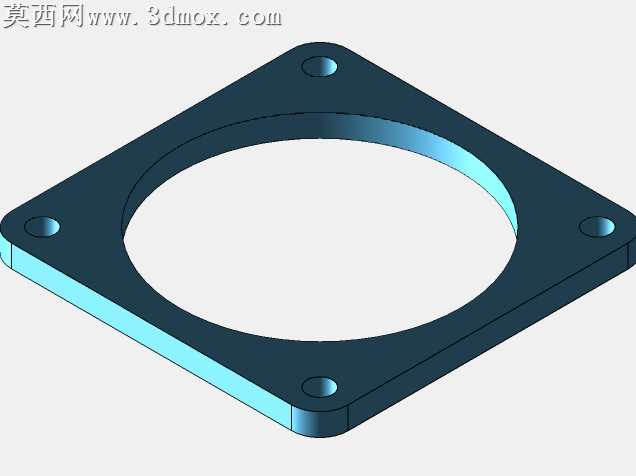

本作品为带视觉检测工位的皮带输送设备三维设计，采用三维建模软件完成全参数化建模，整体结构完整还原实体设备的装配逻辑与细节特征。建模过程中遵循机械设计的实际装配约束，对各零部件的配合关系进行精准定义，确保模型可直接用于装配干涉检查、运动仿真验证等后续设计环节。渲染阶段针对不同部件的材质特性进行了差异化材质赋予：皮带部分采用哑光深绿色橡胶材质，还原工业输送皮带的表面质感与摩擦特性；机架与支腿部分采用青蓝色喷塑金属材质，模拟工业设备常用的表面喷涂工艺效果，体现金属构件的厚重质感与漆面光泽；立柱与横臂部分采用蓝色金属材质，视觉检测模组采用哑光黑与金属银搭配的工业相机材质，传动护罩部分采用半透明黄绿色工程塑料材质，可直观展示内部的带传动结构，兼顾视觉展示效果与结构可读性。结构设计上，设备主体由皮带输送主体、支撑机架、视觉检测安装架、传动机构四个核心部分组成：输送主体采用两端张紧的皮带输送结构，侧边设置导向条防止物料偏移；支撑机架采用板式底座加双侧支腿的结构，保证设备运行的稳定性；视觉检测安装架采用立式立柱加可调节横臂的结构，可根据检测需求调整相机的高度与水平位置，适配不同尺寸物料的检测需求；传动机构设置于设备进料端下方，采用带传动结构，外部设置半透明护罩兼顾安全防护与结构展示需求。整体设计思路围绕小型工业产线的物料输送与在线检测需求展开，在保证输送功能稳定的基础上集成视觉检测工位，可应用于小件产品的外观检测、尺寸检测等自动化产线场景，建模过程中对标准件与常用结构进行了模块化处理，方便后续根据实际使用需求调整设备长度、检测高度等参数，具备较强的通用性与可修改性，各部件的建模精度满足工程出图、3D打印验证、虚拟调试等多场景使用需求。
