无人机三轴稳定摄像头万向节结构

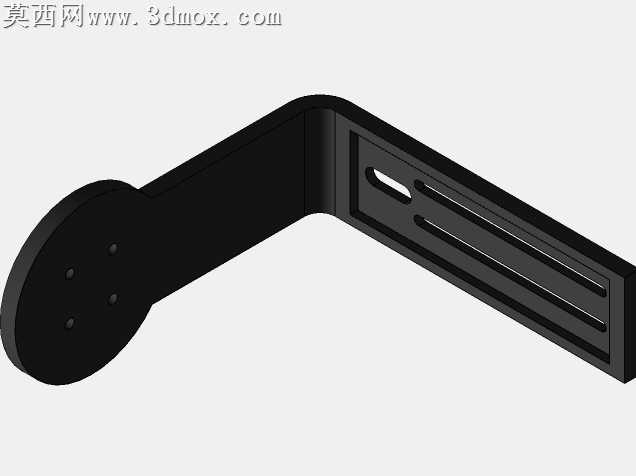

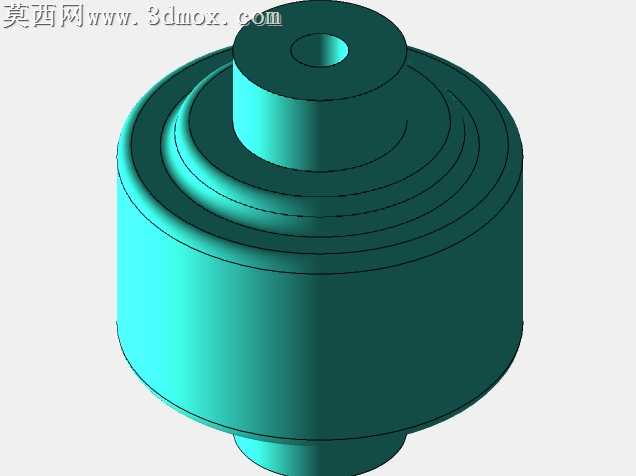

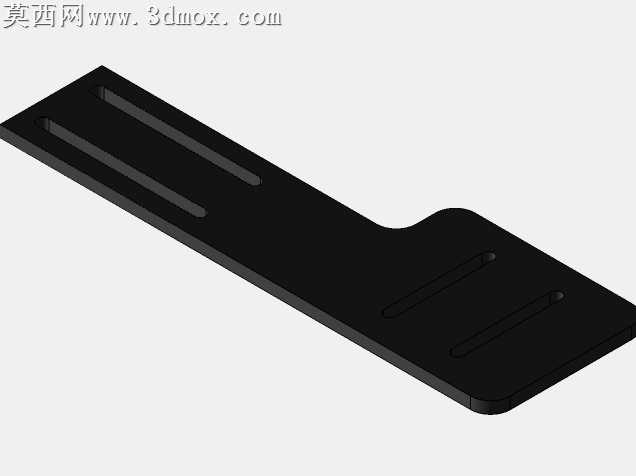

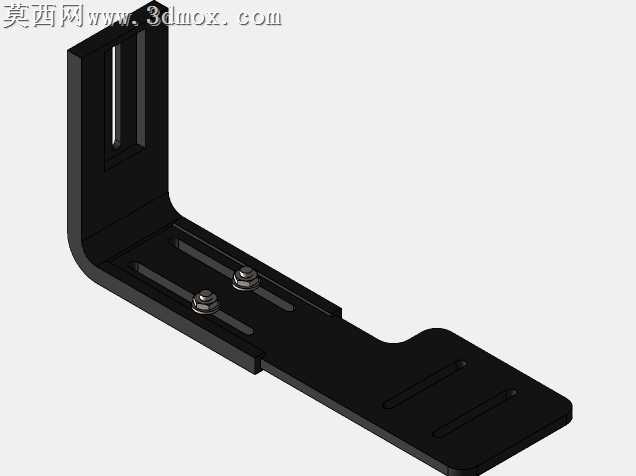

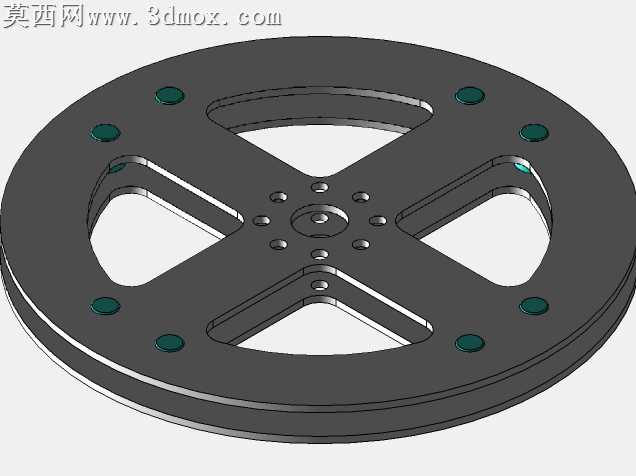

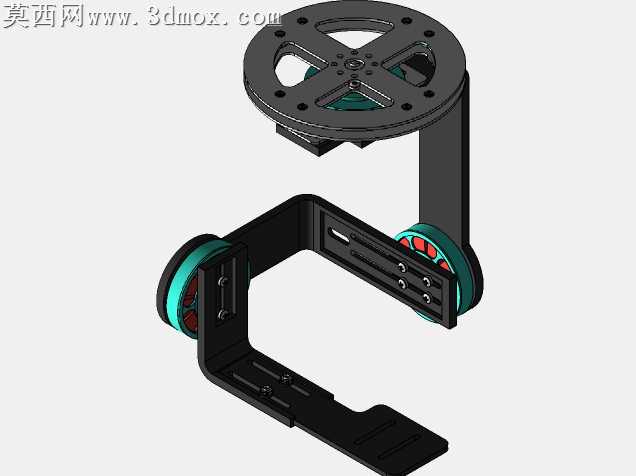

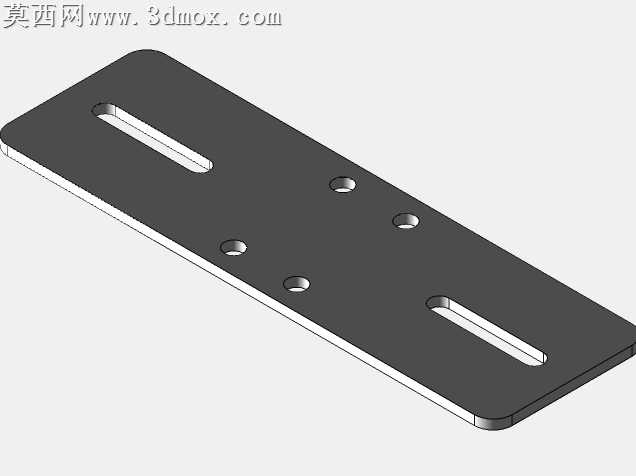

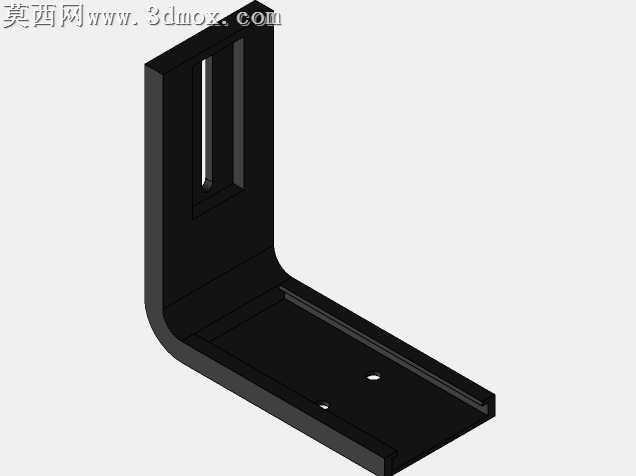

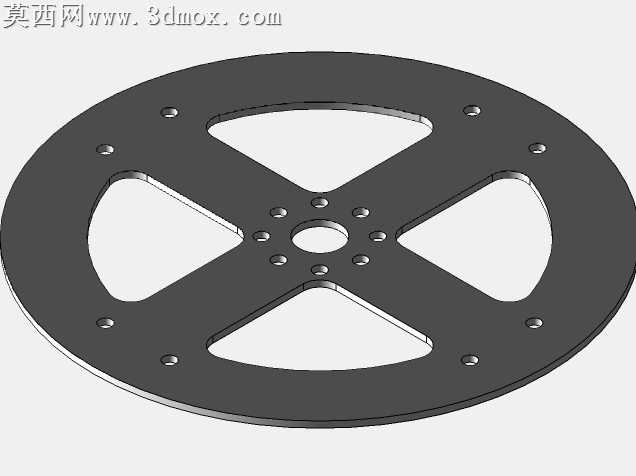

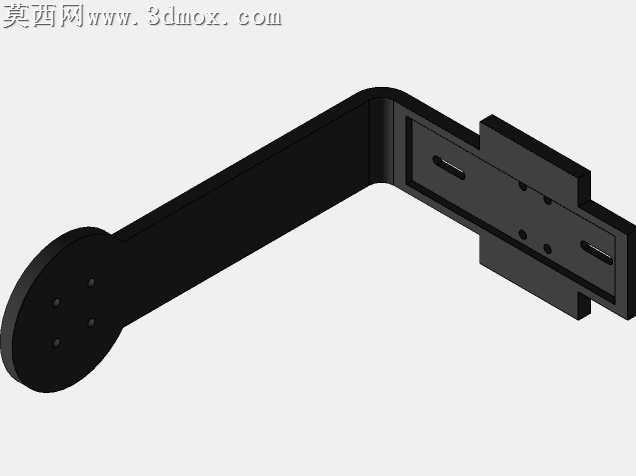

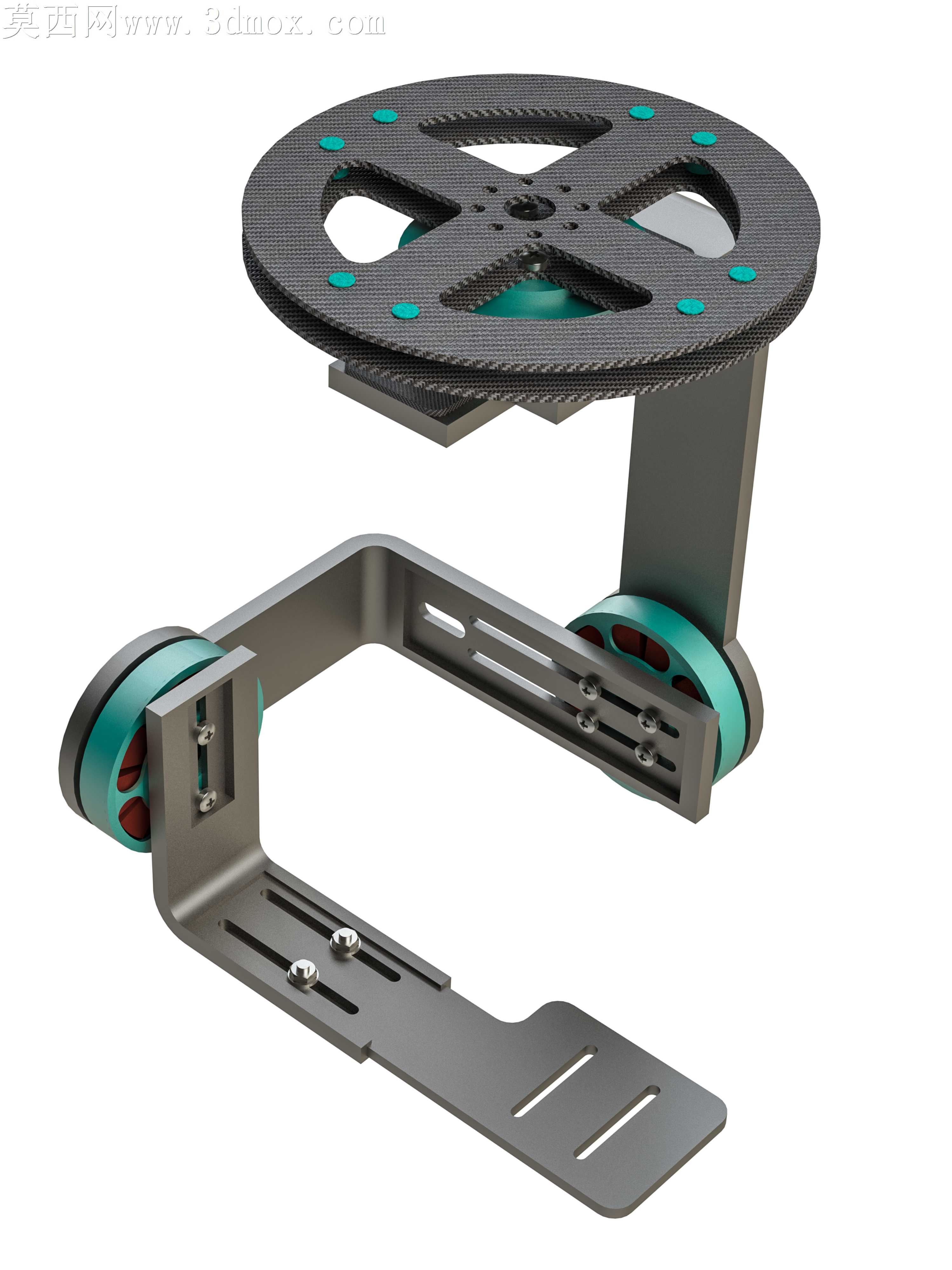

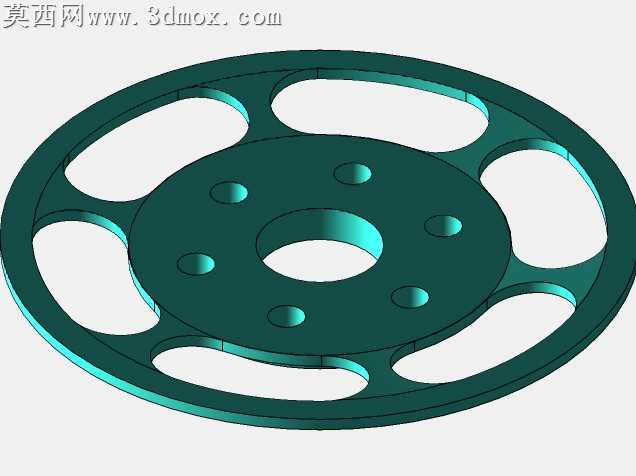

该作品为适配航拍无人机的三轴稳定摄像头万向节结构，采用三维参数化建模方式完成全零件设计与整机装配，建模过程中严格遵循运动机构的配合逻辑，对各旋转轴的自由度做了精准约束，确保三个轴向的转动互不干涉，可实现俯仰、横滚、航向三个维度的角度调整，抵消无人机飞行过程中的姿态抖动，保障摄像头拍摄画面的平稳清晰。模型整体采用L型主支撑臂搭配顶部安装转盘的结构布局，主支撑臂选用金属质感的哑光磨砂金属材质，还原航空铝合金构件的表面肌理，臂身开设多组长条形调节槽，可通过紧固件调整安装位置，适配不同尺寸规格的摄像头模组，满足不同负载的安装需求。各转轴位置设计有带青绿色装饰圈的轴承连接结构，内置模拟的阻尼限位结构，既还原了真实云台转轴的顺滑转动手感，也通过色彩点缀提升了模型整体的视觉层次感；顶部的安装转盘采用碳纤维纹理材质，盘面均匀分布青绿色定位凸点与镂空减重槽，在保证结构强度的同时尽可能降低整体重量，契合无人机配件轻量化的设计需求，转盘中心预留标准安装孔位，可直接与无人机机身的挂载位完成对接。建模过程中对所有零件的装配公差做了匹配校验，调整各零件尺寸确保装配时无错位、无穿模问题，各活动部件的运动行程符合实际使用需求，渲染阶段采用工作室均匀布光，突出金属材质的反光质感与碳纤维纹理的细节表现，清晰展现各部分的结构特征与连接关系，完整还原了三轴万向节的机械结构特点与功能设计逻辑，可作为无人机云台结构设计的参考样例，也可用于相关机械原理的演示展示。
