ANSI40标准滚子链传动组件三维设计

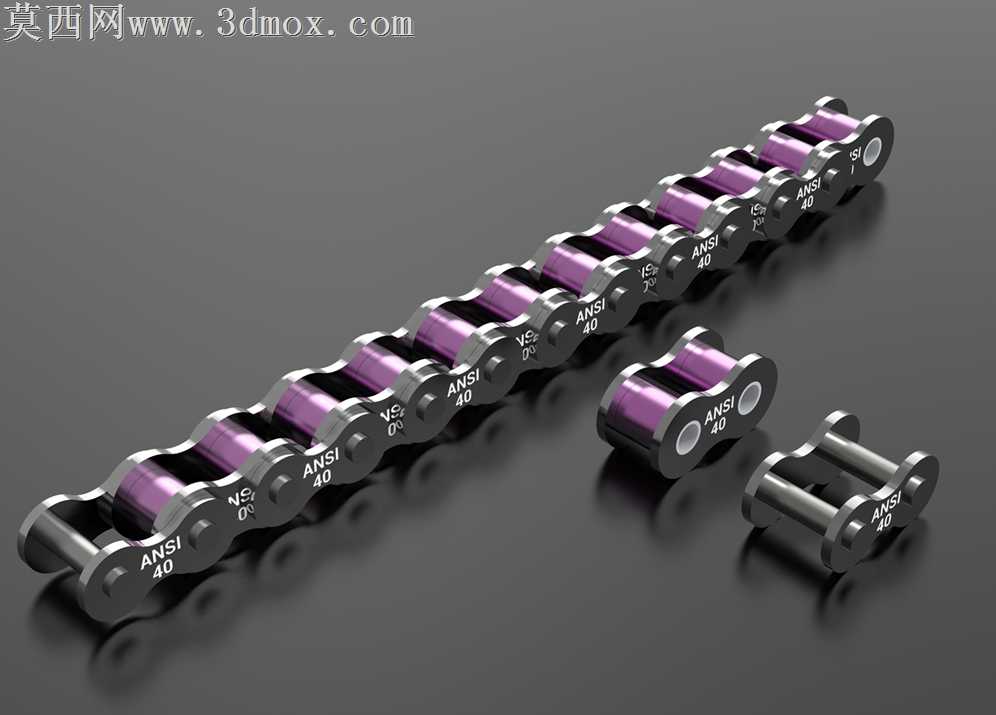

本作品为ANSI40规格标准滚子链的三维参数化设计成果，建模阶段严格遵循ANSI滚子链的标准尺寸规范，对链条的核心组成结构进行了全细节还原，涵盖内链板、外链板、销轴、套筒、滚子五大核心零件，同时配套完成了单节外链节、内链节的独立建模，可直观展示链条各部件的装配关系与配合逻辑。建模过程中对各零件的配合公差进行了合理预留，销轴与外链板采用过盈配合的结构设定，套筒与内链板同样设置过盈装配约束，而滚子与套筒、套筒与销轴之间则预留了合理的间隙配合空间，完全还原真实滚子链的活动铰接特性，可直接用于后续的运动仿真验证，模拟链条传动过程中的弯折、啮合动作。材质与渲染阶段，针对不同零件的实际材质属性进行了差异化设置：链板、销轴、套筒、滚子等金属结构件采用抛光合金钢材质，调整金属粗糙度参数模拟工业零件的哑光金属质感，对零件边缘添加细微倒角效果还原真实机加工特征；滚子内部的衬套部分采用紫色工程塑料材质，调整材质的漫反射与高光参数，区分金属与非金属部件的视觉差异，提升模型的辨识度。渲染采用影棚级布光方案，主光源从侧上方45度投射，搭配辅助补光消除零件暗部死黑，添加柔和的环境反射效果，让金属表面呈现自然的光影过渡，背景选用深灰色哑光背景突出链条主体结构，同时分别渲染了整段装配完成的链条、独立内链节、外链节的展示视角，清晰呈现产品的结构细节。设计思路上，优先保证模型的参数化可编辑特性，所有尺寸均关联ANSI40标准的参数表，可通过修改参数快速衍生其他规格的同系列滚子链模型；装配过程采用自下而上的装配逻辑，先完成单个零件的建模校验，再依次组装单节内链节、外链节，最后通过链节阵列与路径配合完成整段链条的装配，确保各链节之间的铰接活动自由度符合真实物理特性，模型可直接用于机械传动方案的展示、传动机构的运动仿真、设备装配教学演示等场景，能够直观帮助使用者理解标准滚子链的结构组成与传动原理。
