SC系列直线导向块标准件三维设计

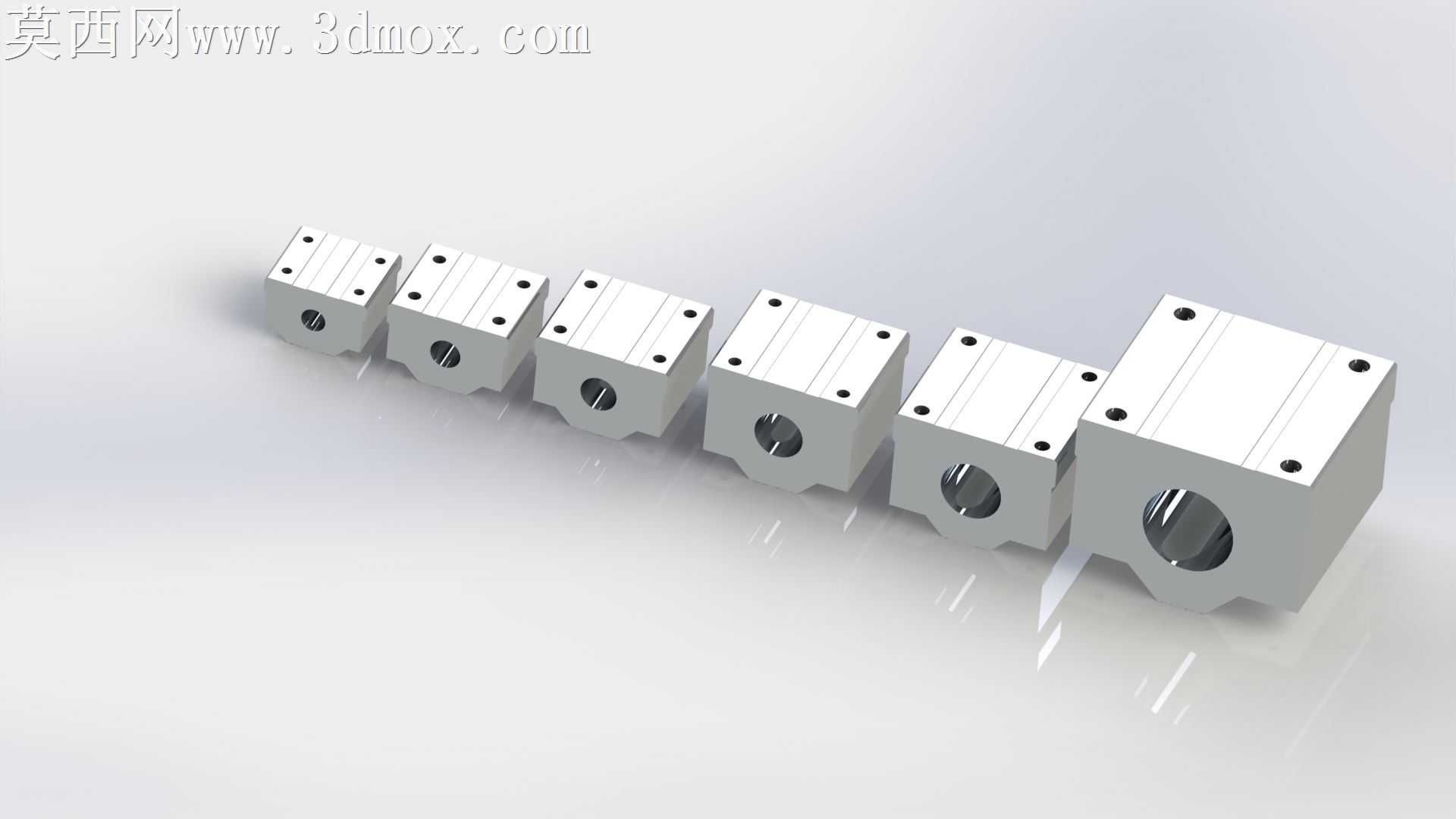

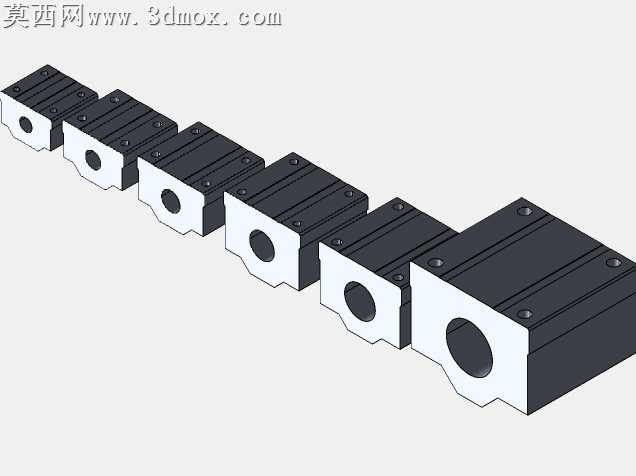

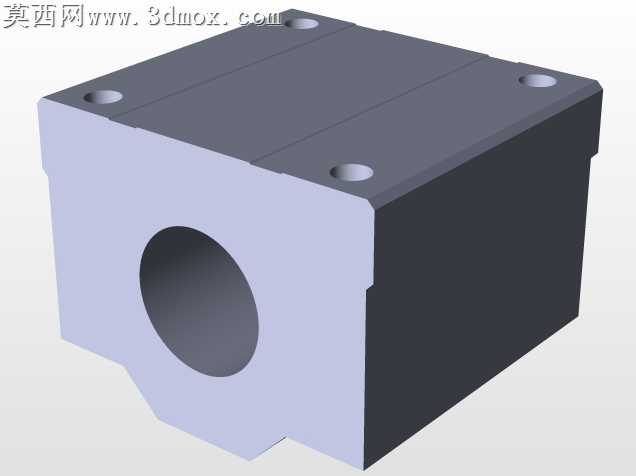

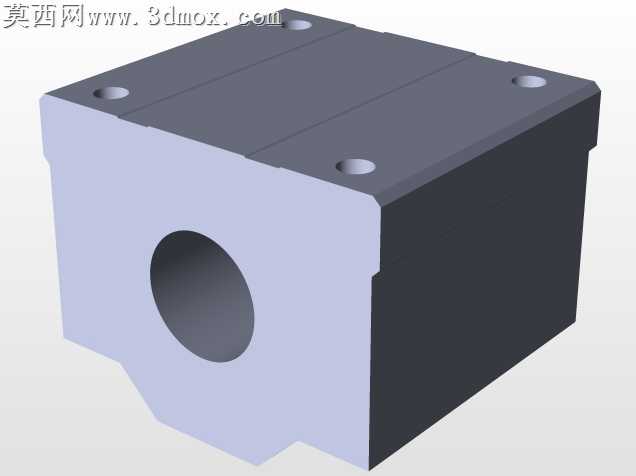

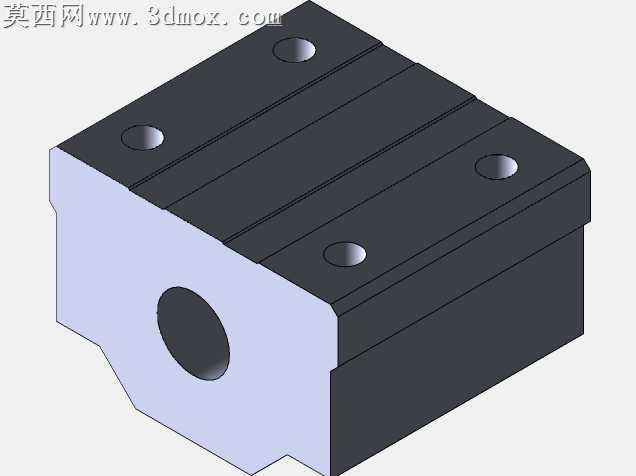

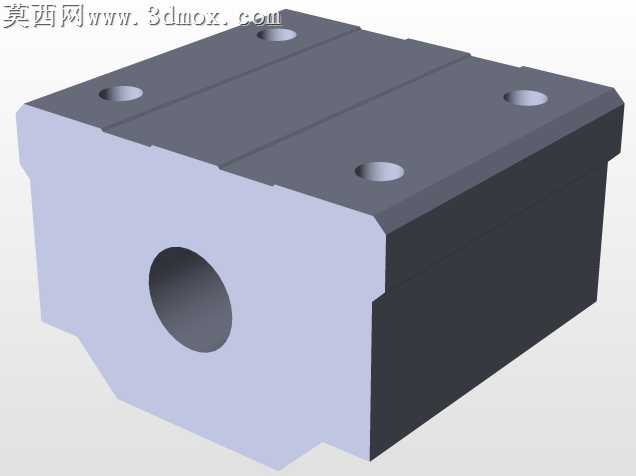

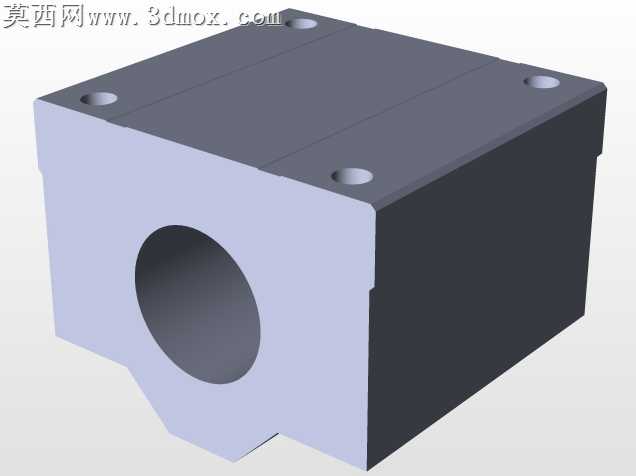

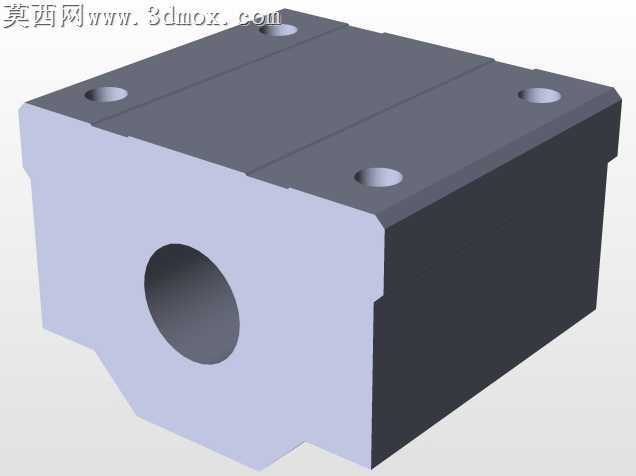

本作品为SC系列直线导向块的全规格三维参数化设计，建模阶段采用主流三维机械设计软件完成全流程搭建，首先以直线运动副的配合基准为核心定位，针对公称直径6、8、10、12、16、20、30共7种常用规格建立统一的参数化驱动框架，将导向块的安装孔位间距、中心通孔直径、主体外形尺寸、端面安装螺纹孔参数全部关联至对应规格的公称直径变量，实现单参数修改即可快速生成对应规格的完整模型，大幅提升同系列零件的建模效率。建模过程严格遵循机械设计标准规范，主体结构采用方块式集成化设计，中心预留直线光轴的配合通孔，孔位公差按照滑动配合的基准要求预留合理间隙，四个角部分别设置贯通式安装沉孔，可直接通过内六角螺栓将导向块固定至运动执行机构的安装面，部分大规格型号额外在侧面增设紧定螺纹孔，可在调整完成后锁紧光轴，防止运行过程中出现相对窜动。材质与渲染阶段，为还原工业铝型材导向块的真实质感，主体赋予哑光银白阳极氧化铝材质，调整材质的粗糙度参数至0.3左右，模拟铝合金经表面氧化处理后的细腻磨砂质感，安装孔位的边缘做微小倒角处理，避免渲染时出现锐利的黑边瑕疵，场景采用柔和的三点布光方案，主光源从斜上方45度投射，补光弱化主体底部的死黑阴影，轮廓光勾勒导向块的边缘棱角，最终渲染图清晰呈现不同规格导向块的尺寸梯度差异，直观展示同系列产品的外形统一性与尺寸递进关系。设计思路上，该系列导向块作为直线运动系统的常用配套零件，核心作用是为直线光轴提供滑动支撑与运动导向，广泛应用于自动化设备、3D打印设备、小型运动工装的直线传动机构中，建模时充分考虑了零件的加工工艺性，所有外边缘均设置C0.5-C1的工艺倒角，避免加工后出现锐边割手的问题，安装孔位的沉孔深度严格匹配对应规格螺栓的头部尺寸，确保安装后螺栓头部不突出零件表面，不会对周边运动部件造成干涉。整套模型的结构逻辑清晰，参数关联合理，可直接用于直线运动机构的虚拟装配、运动仿真验证，也可作为标准件库的组成部分，为相关机械设计工作提供可直接调用的精准模型支撑，减少设计人员重复建模的工作量，提升整体设计效率。
