TC1元件测试仪电池升级改造外壳结构

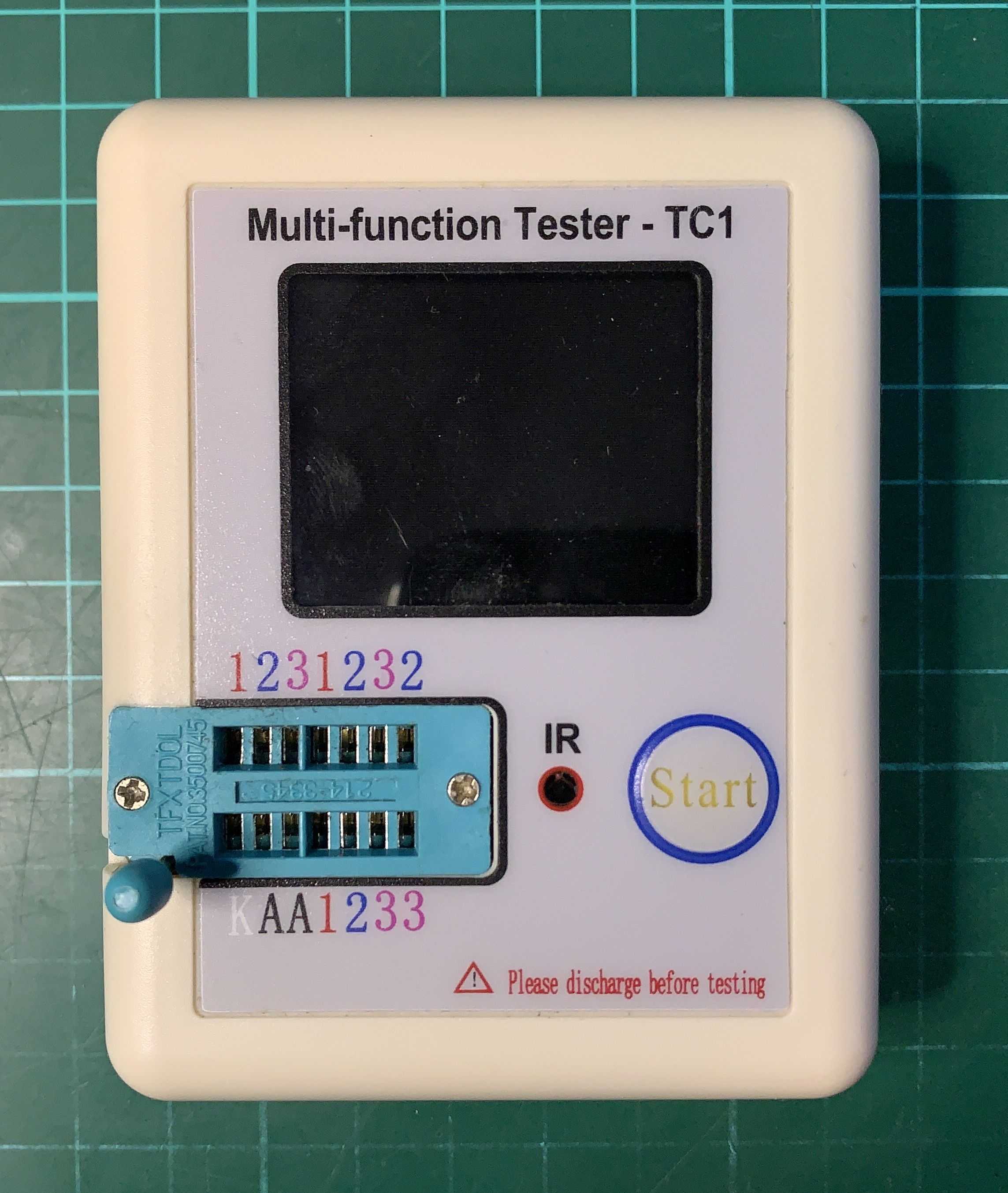

这款TC1元件测试仪的电池升级改造结构，主要面向电子维修、元器件来料检测、嵌入式开发调试等日常作业场景，解决原厂标配电池容量不足、续航无法满足外出检修、无外接电源工位长时间使用的痛点。从实际使用需求出发，原厂搭载的350mAh锂聚合物电池在连续检测三极管、MOS管、阻容元件、红外器件的工况下，续航往往不足两小时，外出上门检修时频繁出现电量耗尽无法作业的情况，因此本次改造核心围绕扩容电池、集成充放电管理、优化外壳适配三个维度展开结构设计。

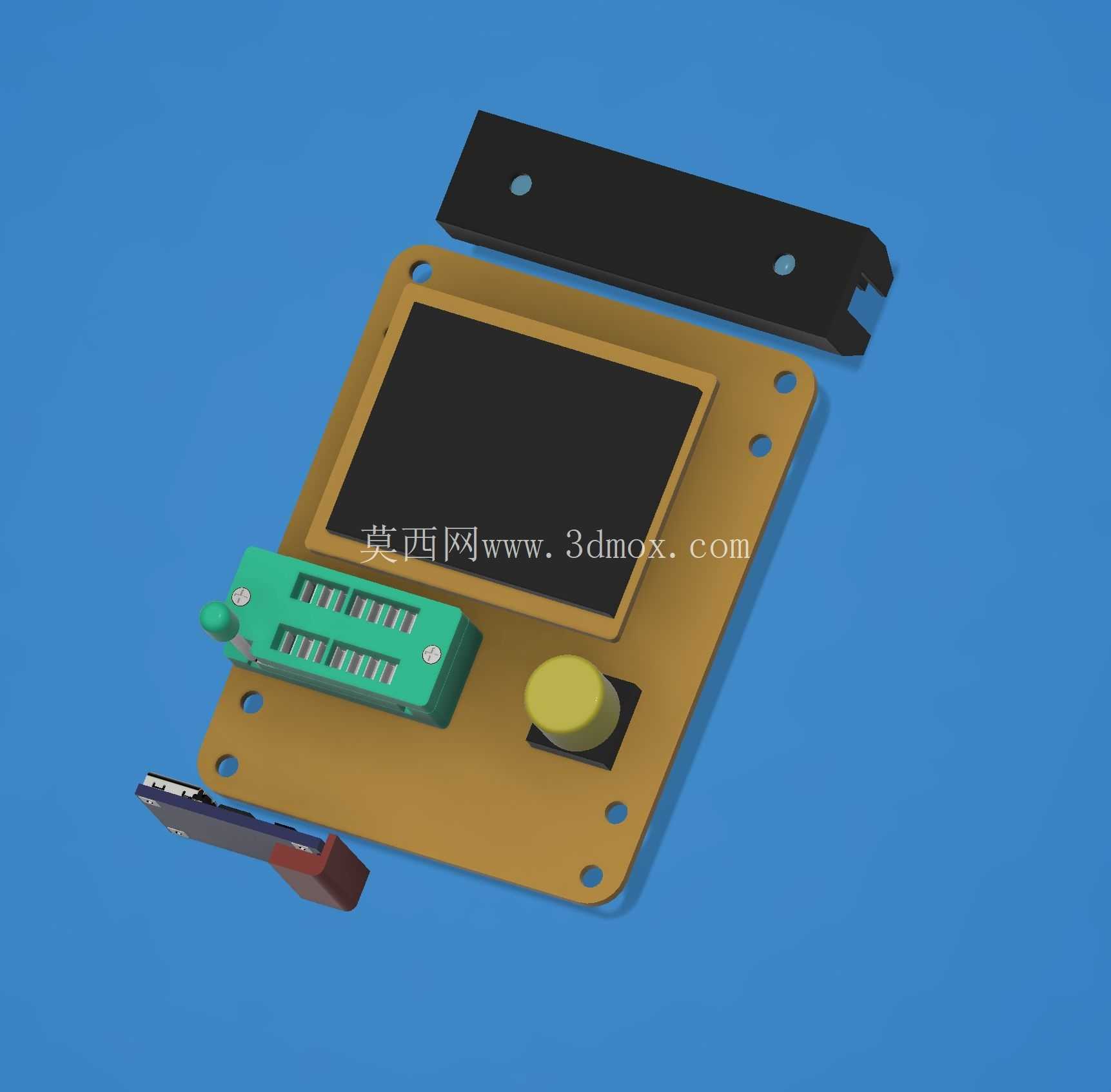

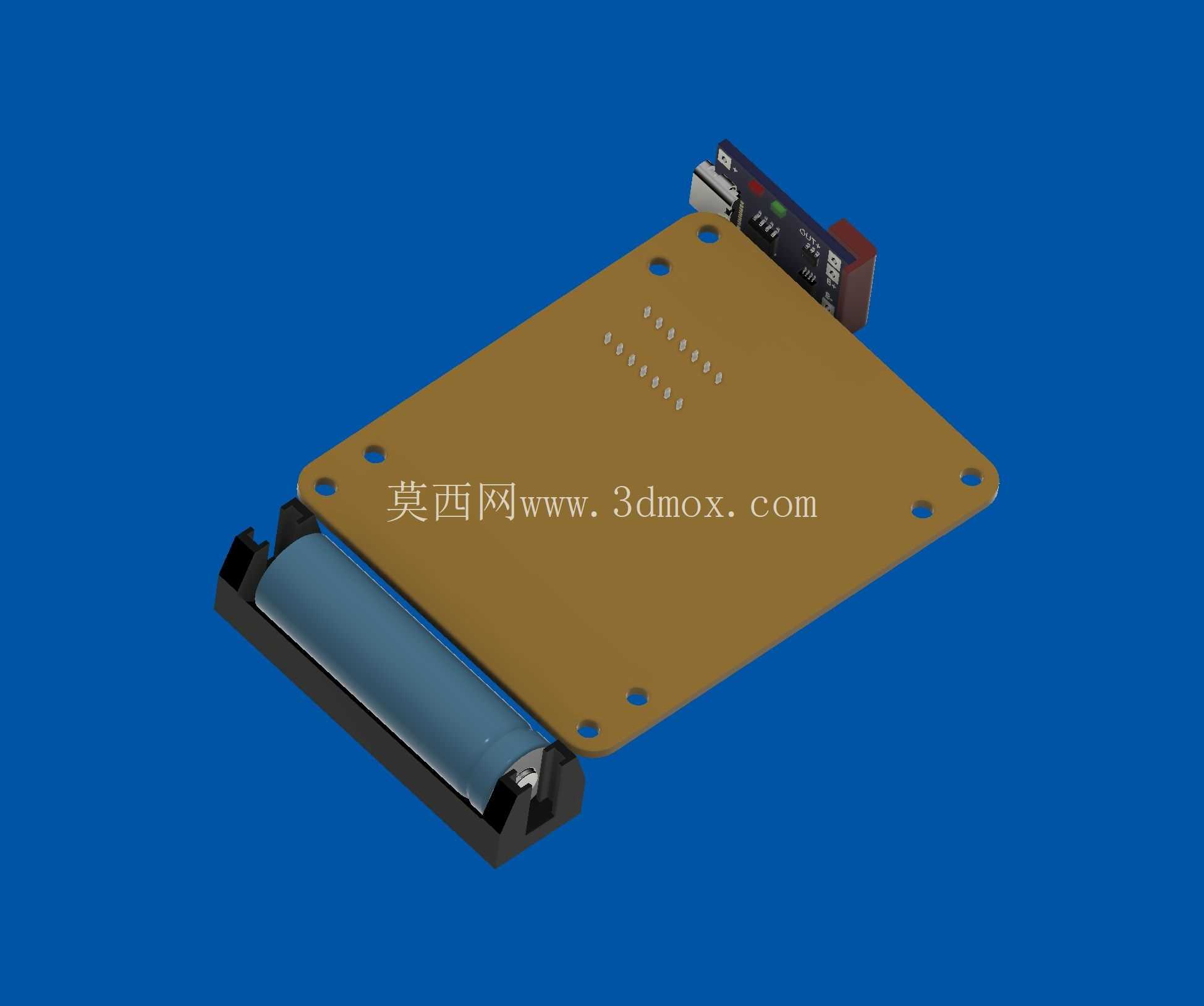

功能层面，改造后的结构保留了原设备全部检测功能，包括元件参数自动识别、引脚定义判定、红外信号收发检测、稳压管参数测量等核心能力，在此基础上新增了TP4056 1S BMS充放电管理模块，集成USB Type-C充电接口，支持通用5V充电头、充电宝等常见供电设备补能，更换的800mAh 14500规格锂聚合物电池，在同等连续检测工况下续航可提升至4.5小时以上，完全覆盖单日外出检修的使用需求。BMS模块自带过充、过放、过流、短路保护功能，避免电池更换后出现充放电安全隐患，充电状态通过模块自带的指示灯反馈，无需额外增设开孔做状态显示，减少外壳结构的改动量。

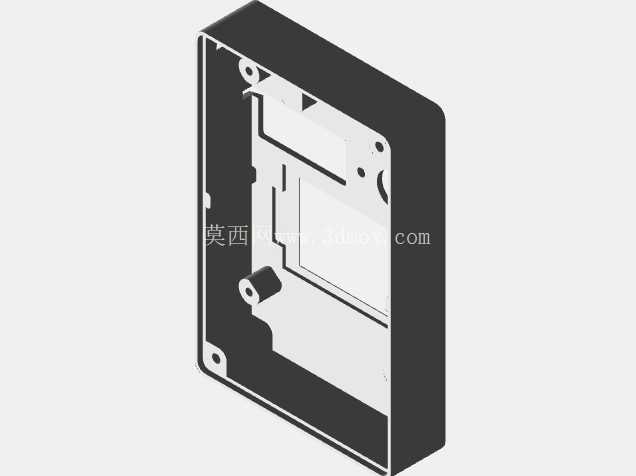

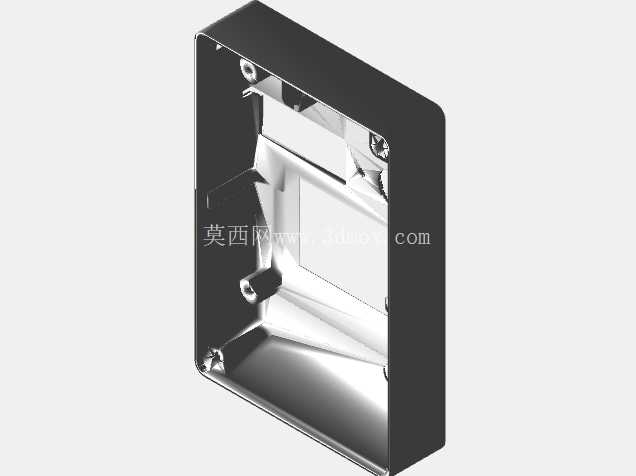

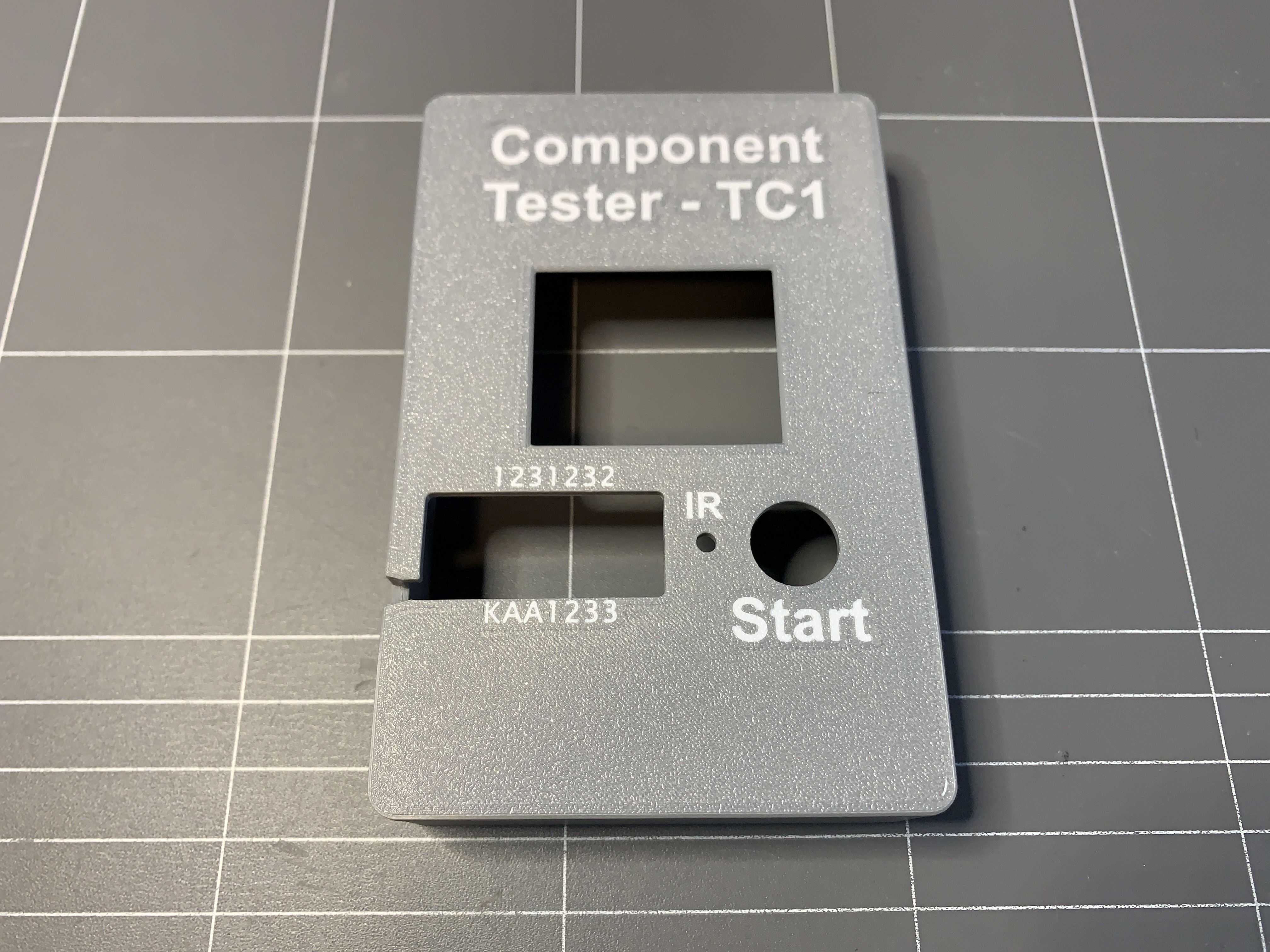

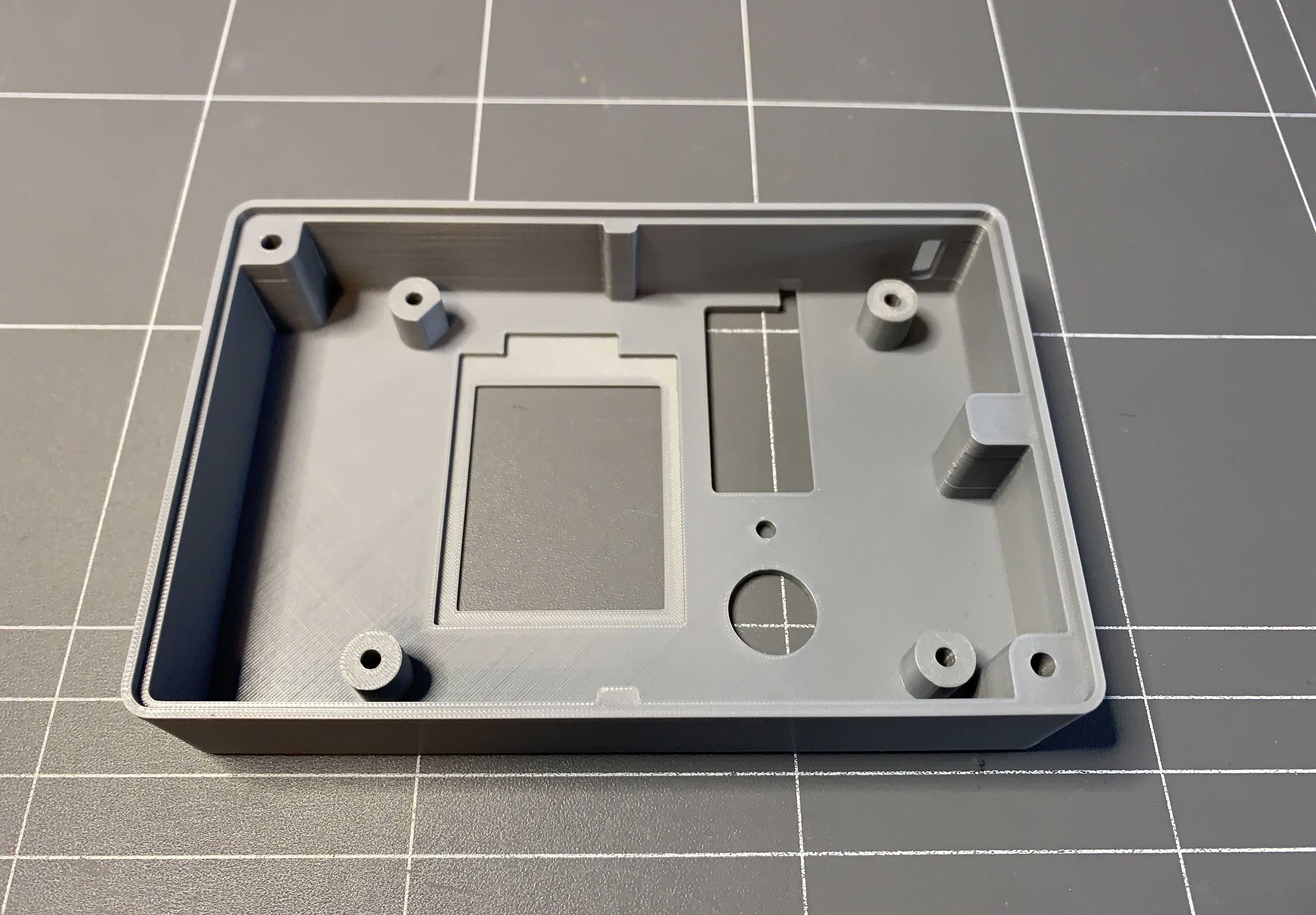

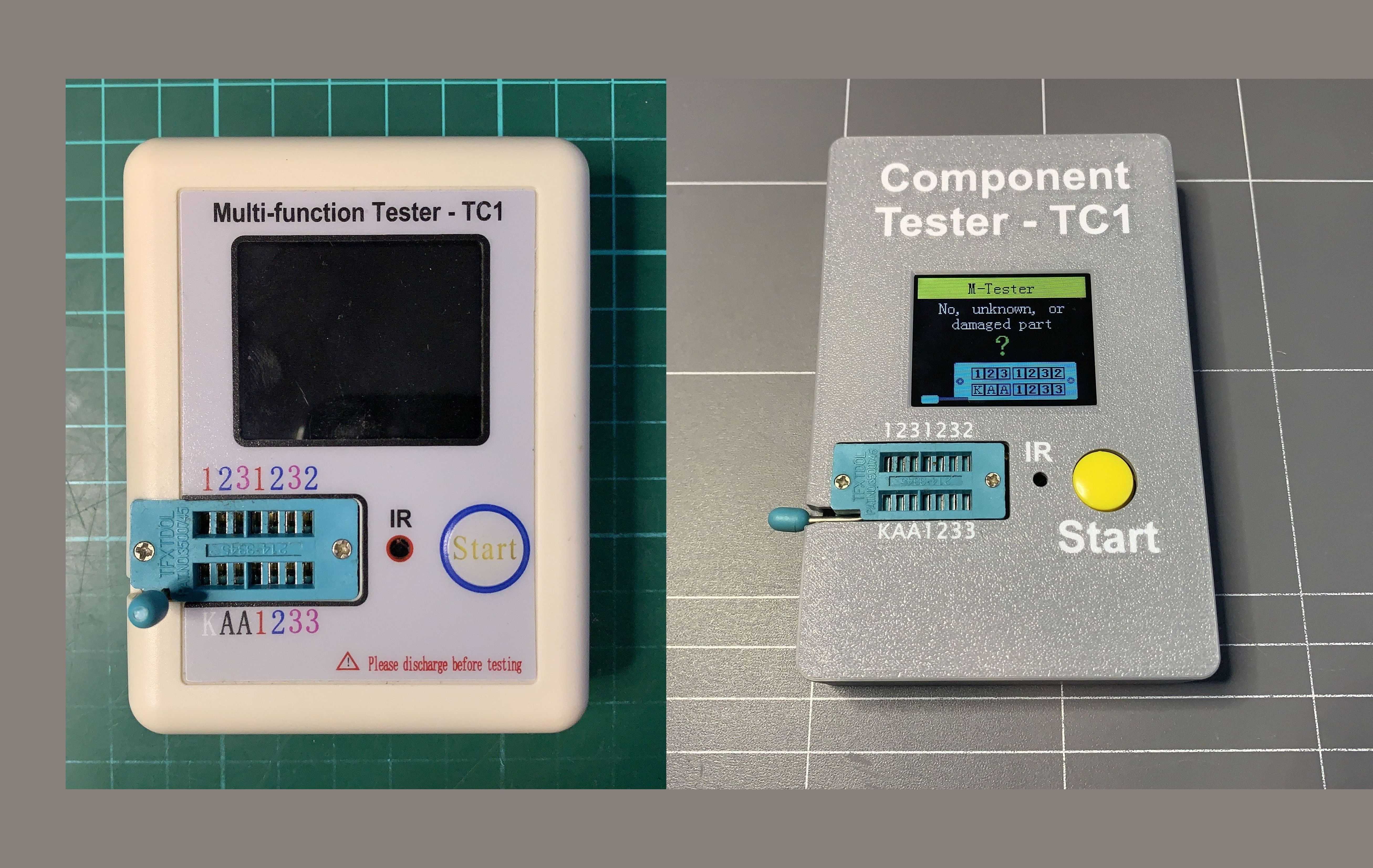

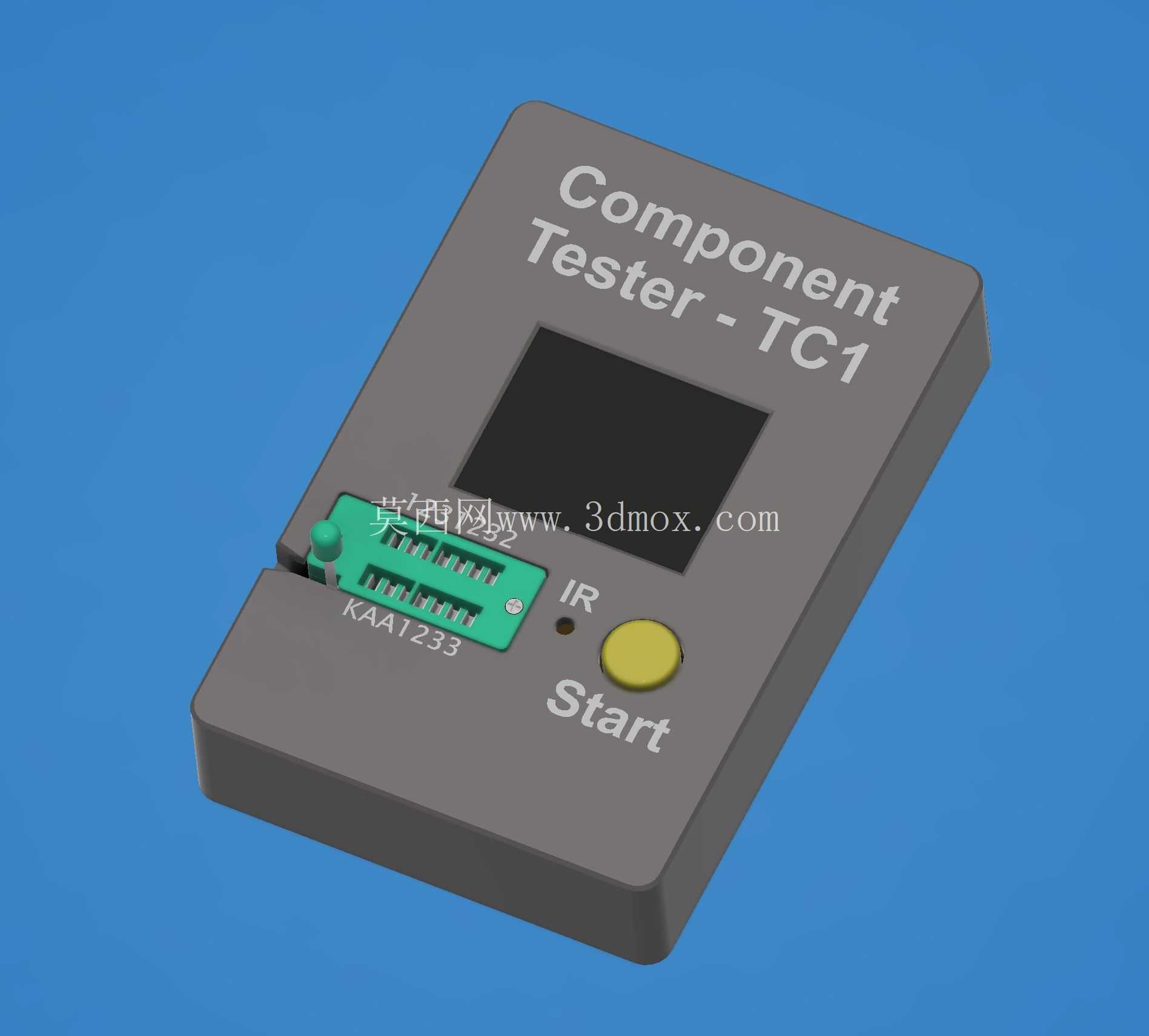

设计思路上优先保证原有PCB板的安装定位不做改动，避免影响原有检测电路的信号稳定性，外壳整体沿用原设备的方正握持形态，因为电池容量提升带来的体积增量，仅在原外壳内部电池仓位置做腔体扩容，外部尺寸仅比原外壳增加1.2mm厚度，整体握持手感与原设备保持一致，不会因为改造导致设备便携性下降。外壳固定结构采用四颗3mm×10mm自攻螺丝完成PCB板与底壳的定位，顶盖与底壳之间通过两颗3.5mm×15mm自攻沉头螺丝锁紧，沉头孔做0.2mm深度的锪平处理，保证螺丝安装后与外壳表面齐平，无凸起刮手的问题。外壳表面的功能标识采用丝印适配的凹槽设计，打印时通过双色耗材切换实现文字标识的清晰呈现，无需后续二次喷涂、粘贴标识，避免长期使用后标识磨损脱落。

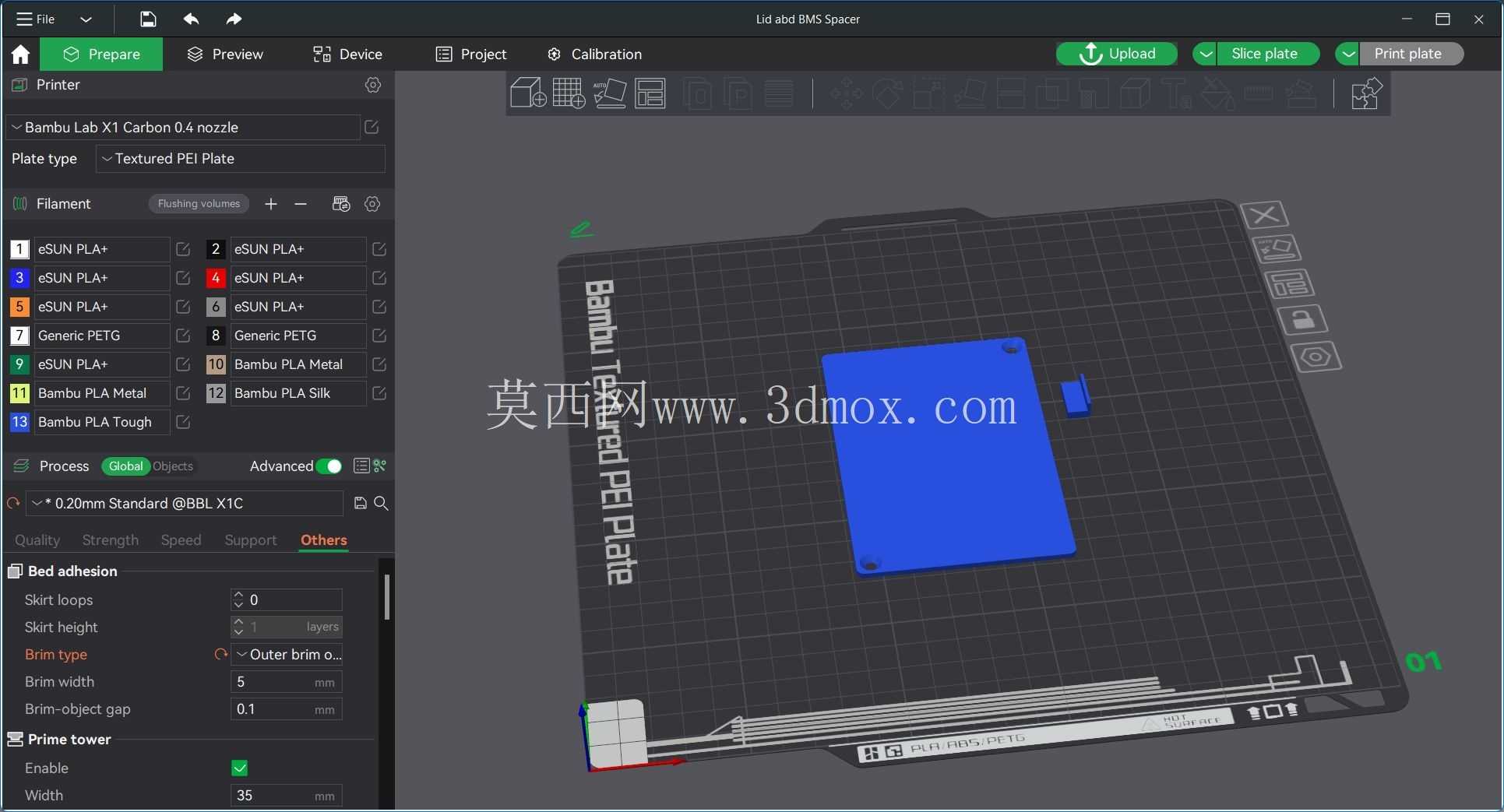

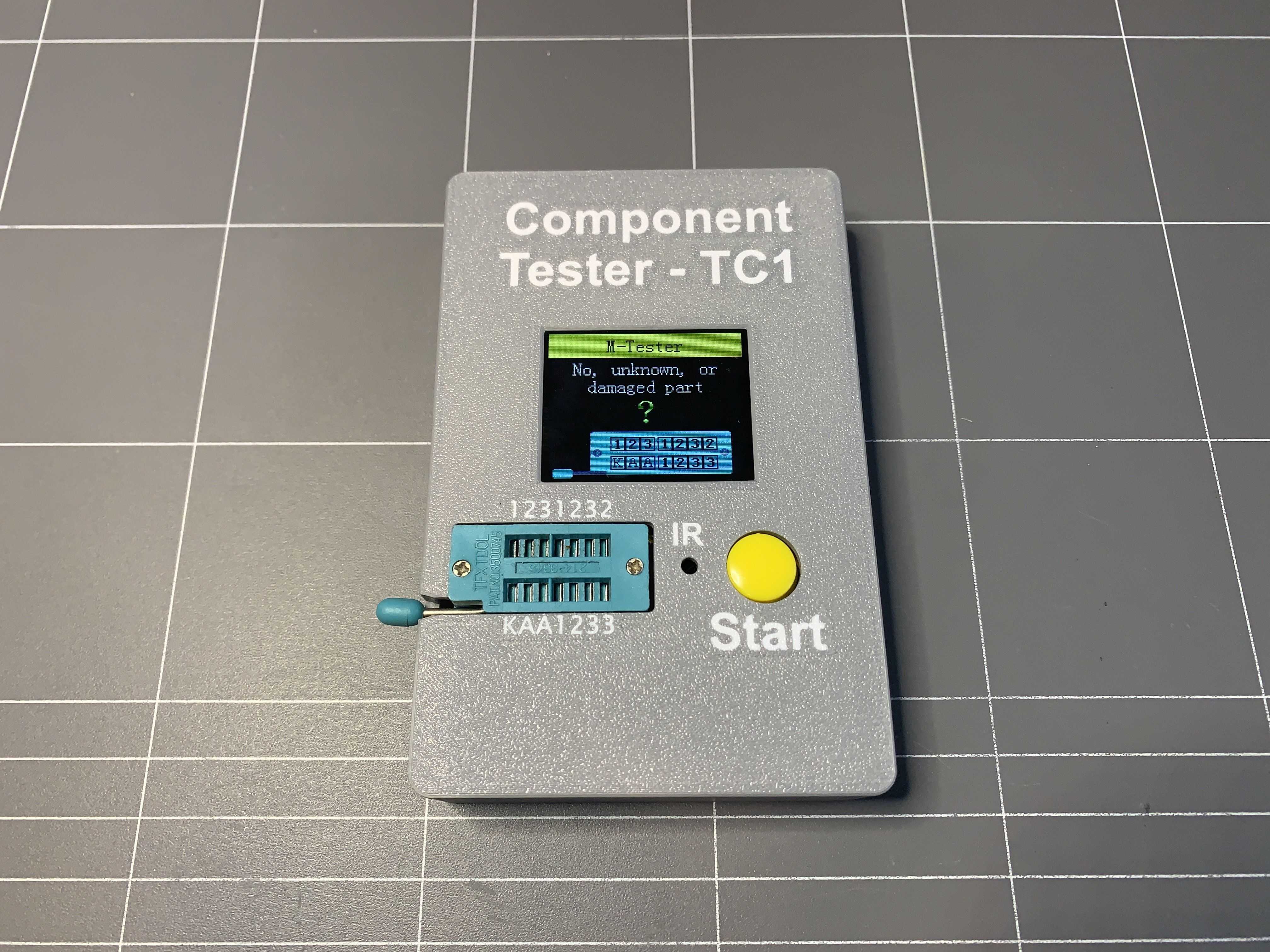

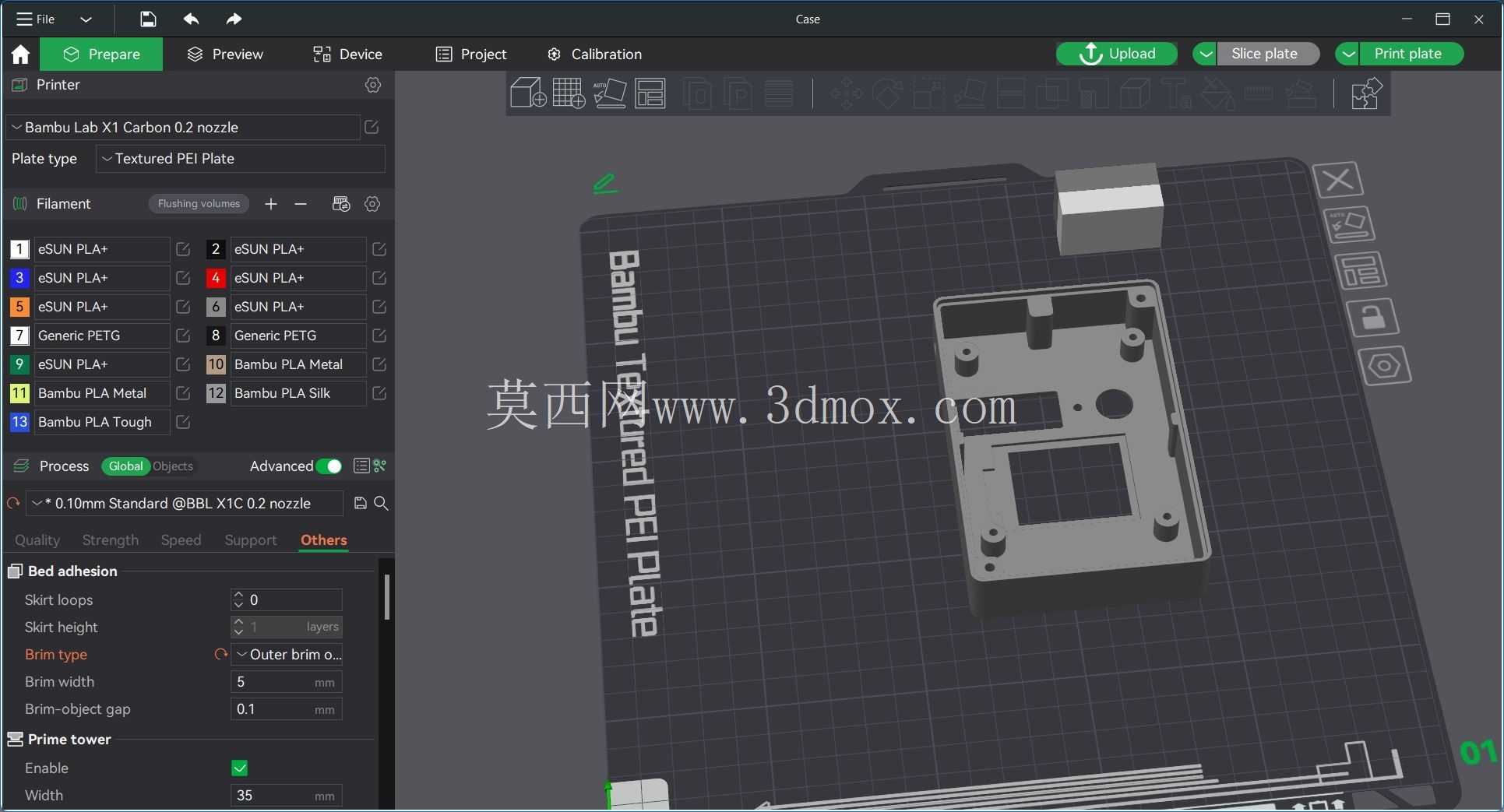

安装边界层面，内部腔体的尺寸公差控制在±0.1mm，保证14500电池、BMS模块、原有PCB板之间留有0.3mm的安全间隙，避免组装时出现元器件挤压、线路磨损短路的问题；Type-C接口的开孔位置做了0.5mm的倒角处理，方便充电线插拔对位，接口开孔与内部模块的同轴度公差控制在0.15mm以内，避免出现充电线插不到位、接口受力损坏的情况。测试座、IR接收窗口、启动按键的位置与原设备完全一致，原有操作习惯无需改变，按键周边做0.2mm的环形凸台，避免外壳平放时按键被误触触发。打印结构层面整体无悬空支撑结构，所有加强筋、定位柱的设计角度均大于45度，采用FDM工艺打印时无需添加支撑，减少后处理工作量，层厚设置0.1mm时可保证表面文字、安装孔位的精度满足装配要求，PLA耗材打印的外壳表面硬度可满足日常携带的防刮、防轻微磕碰需求，银色耗材搭配白色文字标识的视觉效果接近工业级设备外壳质感，无需额外做表面喷漆处理。

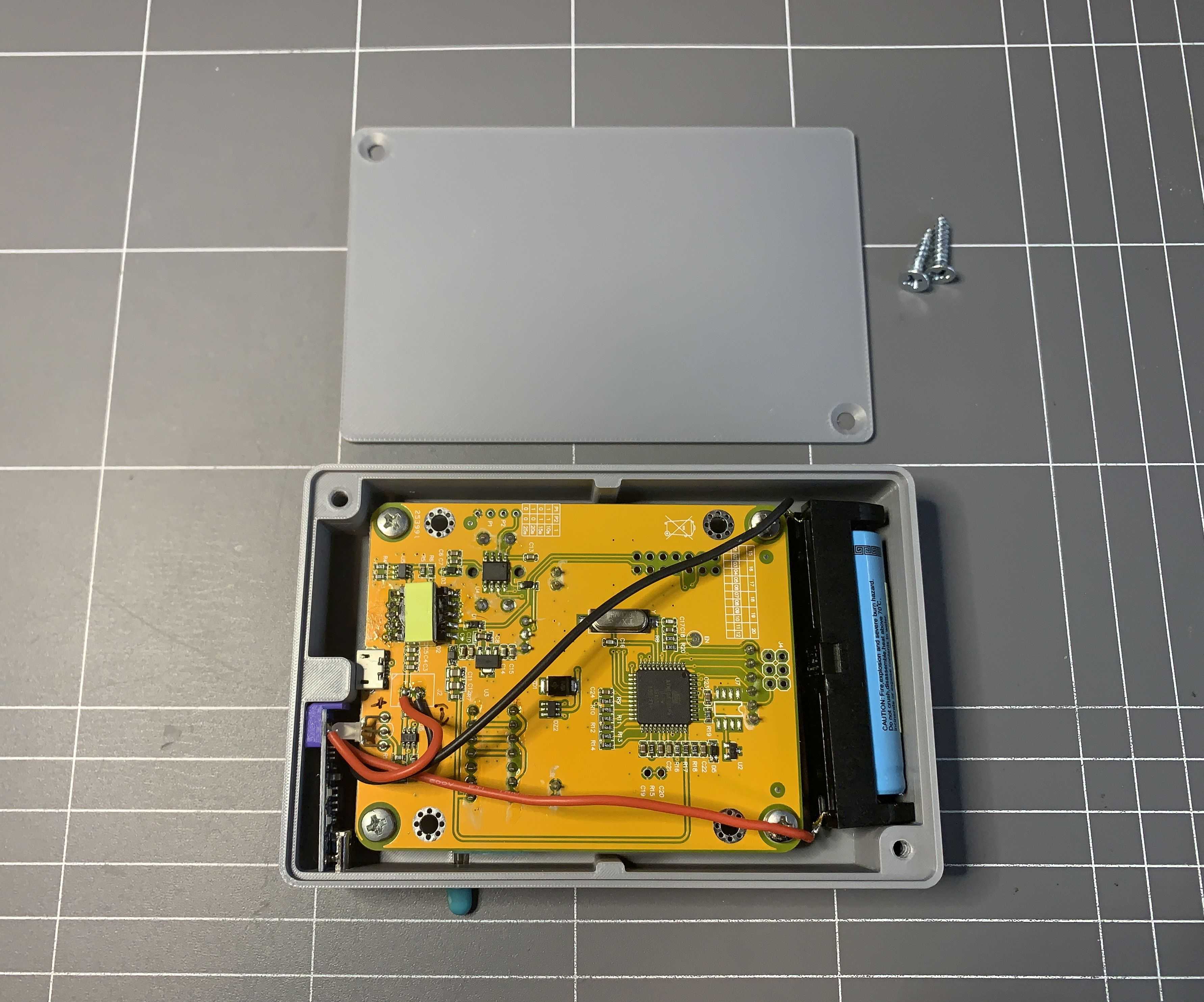

实际装配验证中，该结构的电池仓可兼容同规格不同品牌的14500锂聚合物电池，BMS模块的定位柱做了轻微的导向斜角，组装时可快速对位，无需额外打胶固定；内部走线预留了2mm的活动余量，避免盖合顶盖时压断导线，所有走线位置均设计有压线卡扣，可直接将导线固定在壳体内壁，避免使用中导线晃动触碰测试座引脚造成检测数据异常。
