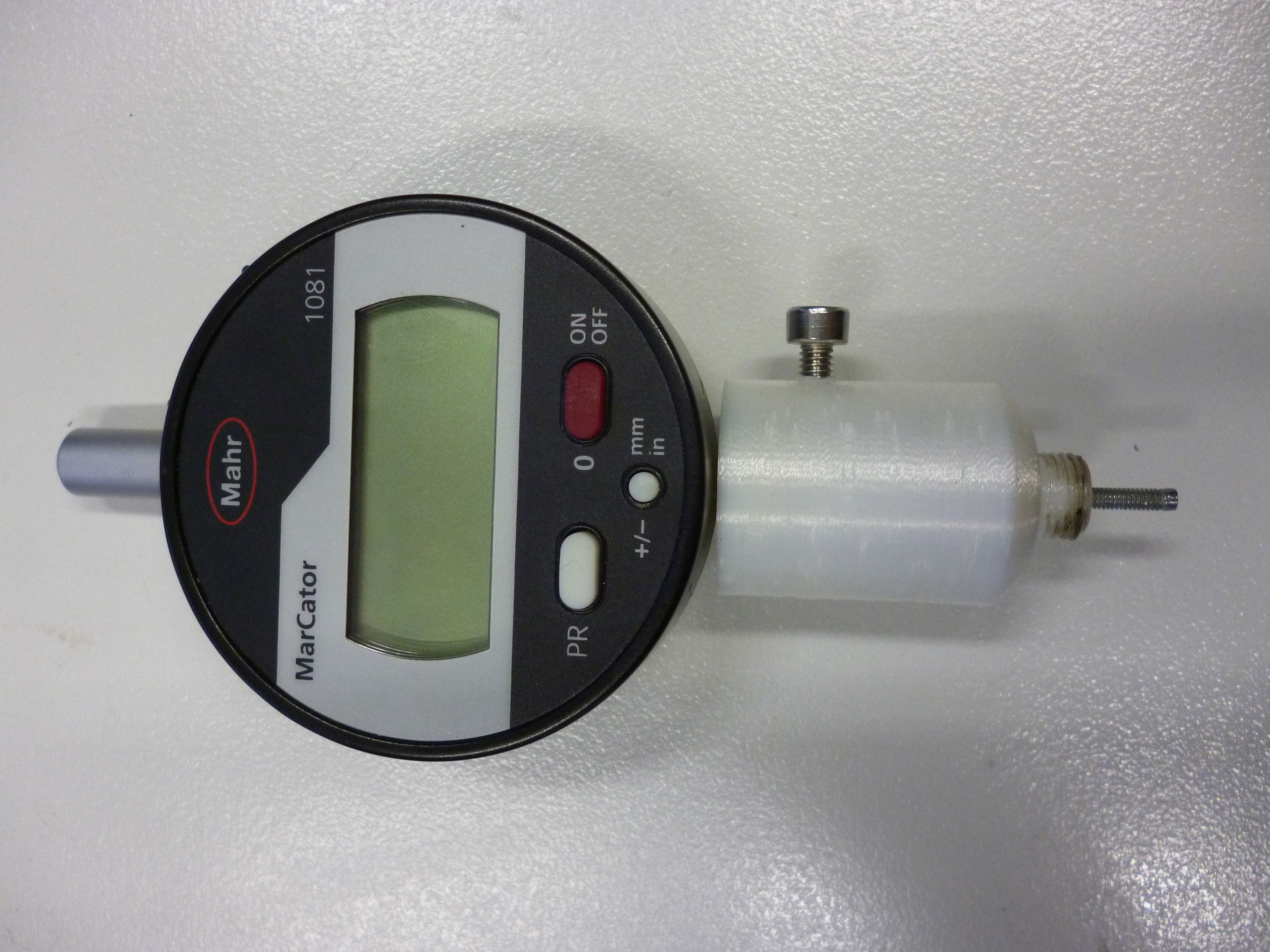

Valtek Typ30阀门千分表校准适配装置

　　在工业流程控制阀件的现场校准与车间调试环节，千分表作为位移精度检测的核心量具，往往需要依托稳定的安装基准才能获取可靠的阀杆位移、阀芯行程数据，这款适配结构正是针对Valtek Typ30系列导轨的安装基准设计，解决了通用表架无法直接贴合该型号阀门导轨基准面、装夹后表身晃动导致测量误差超差的实际问题。从结构设计逻辑来看，整个适配件采用同轴阶梯回转结构，主体大径段的外圆做了哑光防滑处理，底部的安装定位面完全匹配Valtek Typ30导轨的安装槽型公差，不需要额外加装转接块就能直接卡入导轨的定位槽，安装后径向窜动量控制在0.01mm以内，完全满足千分表测量的基准刚度要求。

　　上部的内孔直径严格匹配8mm直径的千分表轴，孔壁做了精铰处理，表面粗糙度控制在Ra1.6以内，既能保证千分表轴插入后无卡滞滑动，又能避免间隙过大导致表针偏摆，孔侧的紧定螺孔位置经过反复调校，拧紧固定螺钉后不会顶伤千分表轴的镀铬表面，同时能提供足够的锁紧力，测量过程中不会出现表轴滑移的问题。实际现场应用中，不少检修人员之前采用通用磁性表座吸附在阀体外壁做校准，一方面阀门外壳多为铸钢件，表面平整度差，磁性表座吸附后刚性不足，千分表测头接触阀杆时表架会产生微变形，导致行程测量值比实际值偏小0.03-0.05mm，对于控制精度要求0.1mm以内的调节阀来说，这个误差足以导致阀门行程校准失准，引发流量控制偏差；另一方面磁性表座装夹后伸出长度较长，现场管线密集的工况下表架容易被触碰移位，需要反复校准基准，单次阀门校准的装夹时间往往要超过15分钟。

　　使用这款适配件时，直接将适配件底部卡入阀门自带的导轨基准面，插入千分表后拧紧侧部螺钉即可完成装夹，整个装夹过程不超过2分钟，而且依托阀门本身的加工导轨作为安装基准，测量链的误差环节被大幅压缩，千分表测头与阀杆的同轴度能自然保证，不需要反复调整表架角度。从安装边界尺寸来看，适配件整体外径控制在合理范围，不会与阀门上部的定位支架、气源管路接口产生干涉，即使在阀门保温层未完全拆除的现场检修场景下，也能顺利完成装夹；适配件的轴向高度经过优化，千分表插入后测头的初始行程位置刚好匹配Valtek Typ30阀门的全行程范围，不需要额外加装接长杆就能覆盖从阀位全关到全开的全部位移检测区间，避免了接长杆带来的挠度变形误差。

　　设计过程中还充分考虑了现场使用的耐用性，整体结构没有薄壁易损部位，日常使用中即使轻微磕碰也不会导致定位面变形，内孔与定位面的位置公差经过严格校核，长期反复装夹后精度保持性好，不需要定期做校准修复。对于车间内做阀门批量返修校准的工位来说，这款适配件可以作为标准工装配置，不需要每次检修都临时找正表架位置，能大幅提升单台阀门的校准效率，同时降低人为装夹带来的测量误差，保证校准后的阀门行程精度符合工艺控制要求。在阀门定期校验的作业流程里，这类专用适配辅具虽然不属于阀门本身的核心部件，却直接决定了校准数据的可靠性，很多现场出现的阀门控制精度问题，根源都在于校准环节的基准装夹不规范，这款适配结构通过直接匹配阀门原生导轨基准的设计，从根源上消除了通用表架的装夹误差来源，结构简单但实用性极强，没有多余的冗余设计，每个结构尺寸都围绕实际测量的精度需求、装夹效率需求做了针对性优化。
