烟道用双联截止双阀结构设计

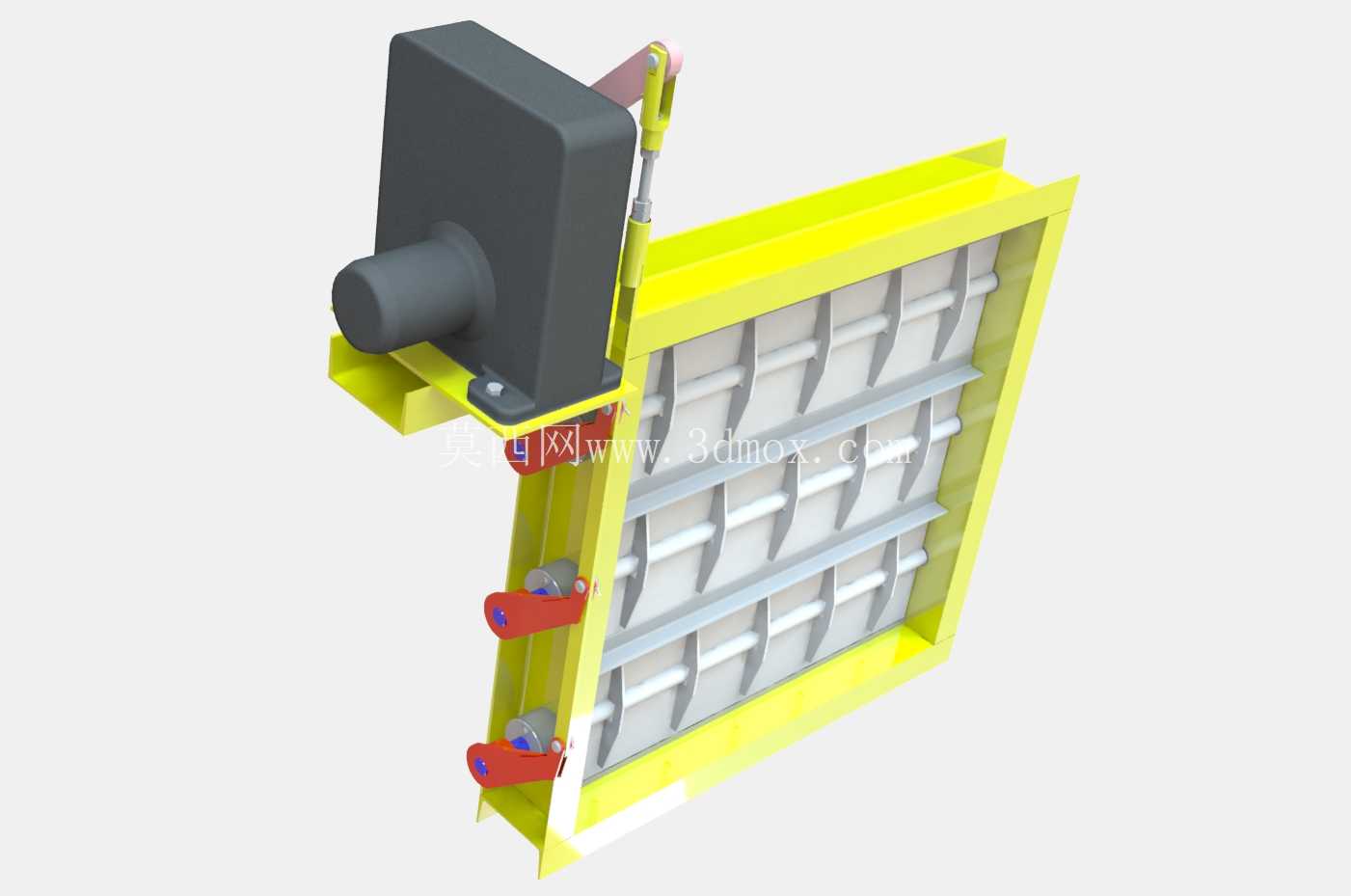

　　这款双联截止阀主要应用于工业除尘系统、烟气排放管路的通断控制场景，在燃煤锅炉烟气处理、车间粉尘收集系统、工业通风除尘管路中承担截流、隔断介质通路的作用，可在设备检修、滤袋更换、支路切换时实现可靠的管路密封，避免烟气倒灌、粉尘外泄的问题。从结构设计来看，该阀采用双层阀板并联的框架式结构，主体框架采用多道加强筋的型钢焊接结构，整体为矩形法兰对接形式，可直接与同截面的矩形烟道法兰通过螺栓紧固连接，安装时需保证阀板密封面与烟道截面垂直，执行机构侧预留不小于300mm的操作维护空间，避免与周边管线、支架产生干涉。

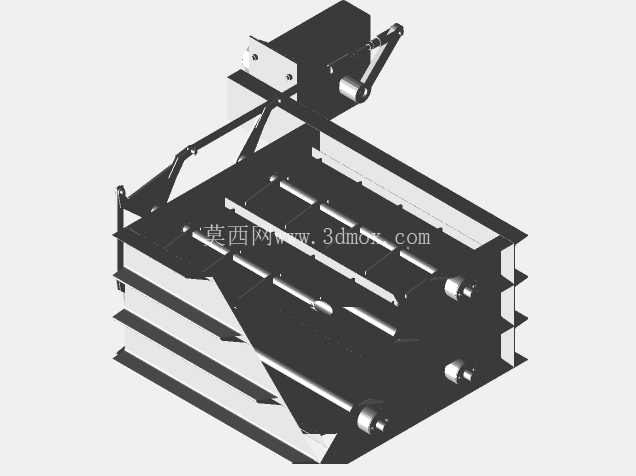

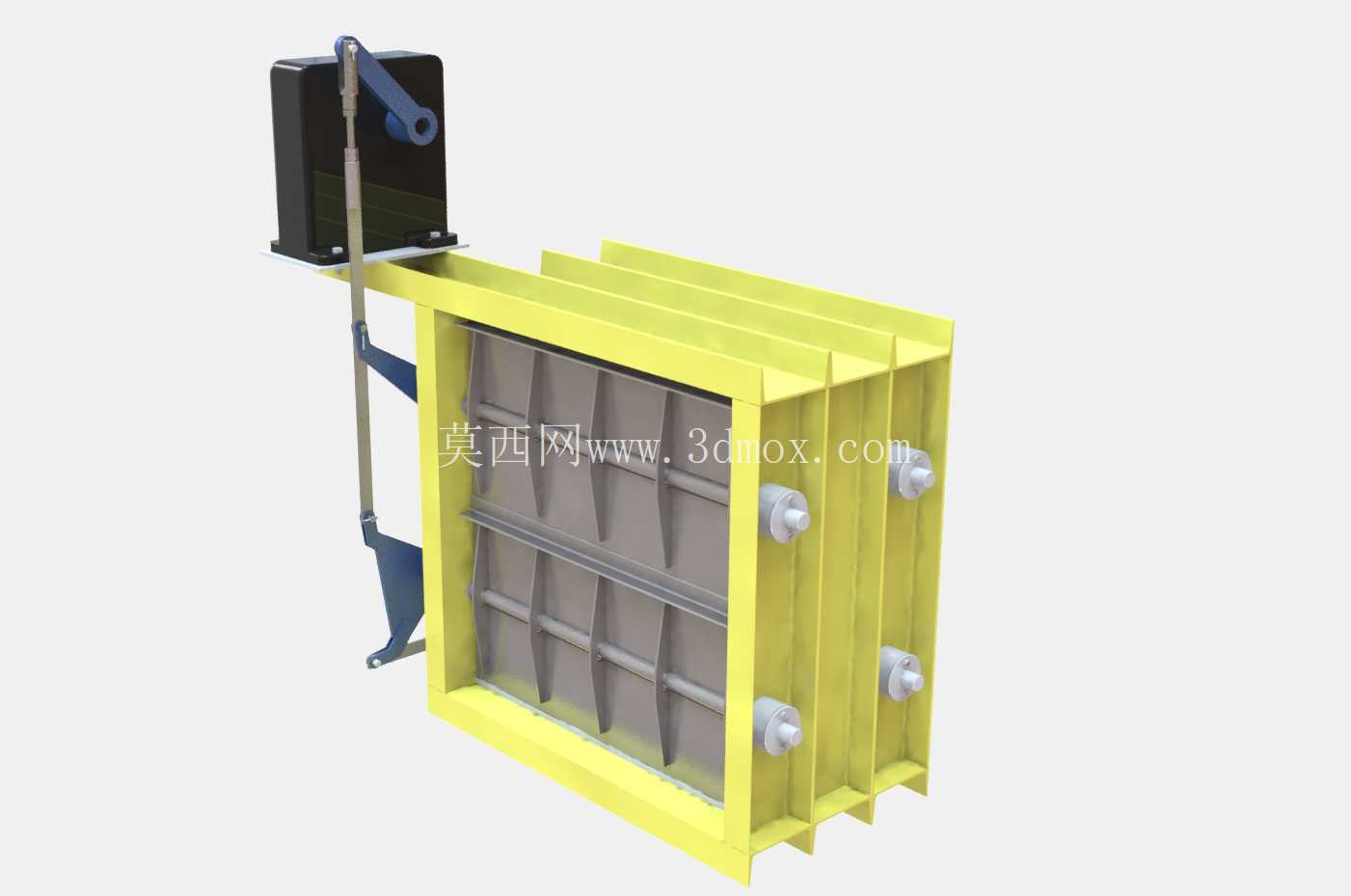

　　阀板部分采用带加强格栅的板式结构，格栅采用横竖交错的肋板布置，在保证阀板整体刚度的同时，尽可能降低阀板自重，减少执行机构的负载，密封面贴合框架内侧的密封胶条，关闭时可实现零泄漏的隔断效果，满足除尘系统负压工况下的密封要求。驱动部分采用外置的重锤式执行机构，通过连杆机构与阀板转轴连接，依靠重锤的重力实现阀门的快速关闭，也可搭配气动、电动执行组件实现远程自动控制，连杆机构的铰接点均设置自润滑轴套，长期运行无需频繁加注润滑脂，可适应多粉尘的户外安装工况。设计过程中充分考虑了烟道内的含尘气流特性，阀体内腔无突出的阻流结构，阀门全开时阀板完全收纳至阀腔侧部，不会对烟道内的气流产生明显节流，可降低管路的风阻损失，减少引风机的能耗。

　　框架侧边的连接螺栓采用均匀布置的方式，单侧边设置4组紧固点，可保证法兰连接时的受力均匀，避免因法兰翘曲导致的密封面漏风问题，安装时螺栓需采用对角紧固的方式，紧固力矩控制在合理区间，防止框架受力变形影响阀板动作。该阀的双层结构可实现双重密封，即使单层阀板出现密封磨损，另一层阀板仍可保证基础的隔断效果，大幅提升了管路系统的可靠性，适合在烟气含尘浓度高、检修周期长的工业除尘场景中使用，可适配截面宽度1200mm以内的矩形烟道，安装时需保证阀体水平放置，转轴处于水平状态，避免因阀板自重偏载导致的卡涩问题。

　　在日常运行中，该阀无需频繁维护，仅需每半年检查一次连杆铰接点的磨损情况、密封胶条的老化情况，及时更换磨损件即可保证长期稳定运行，阀板表面做了耐磨防腐处理，可耐受含尘气流的长期冲刷，使用寿命远高于普通单板式烟道闸板阀。
