角式法兰连接蒸汽截止阀结构设计

在工业蒸汽输送管网、化工热力管线、集中供热系统的支路节点上，角式蒸汽截止阀是承担介质截断、流量调节功能的核心承压部件，不同于直通式截止阀的流道走向，该款角式结构的阀门进出口呈90度垂直布置，能够直接适配管线直角转向的安装场景，省去管路转弯处额外加装弯头的工序，同时减少管路接头数量，降低蒸汽输送过程中的泄漏风险点。

从实际工况适配角度来看，这类阀门主要应用在饱和蒸汽、低压过热蒸汽的管路上，也可兼容压缩空气、洁净水等无强腐蚀性的流体介质，日常运行中通过手轮驱动阀杆升降，带动阀瓣与阀座密封面贴合或分离，实现管路的通断控制，相比闸阀，截止阀的密封面在启闭过程中摩擦行程更短，密封面受介质冲蚀的影响更小，维修更换密封件的操作也更简便，适合需要频繁启闭操作的蒸汽支路场景。

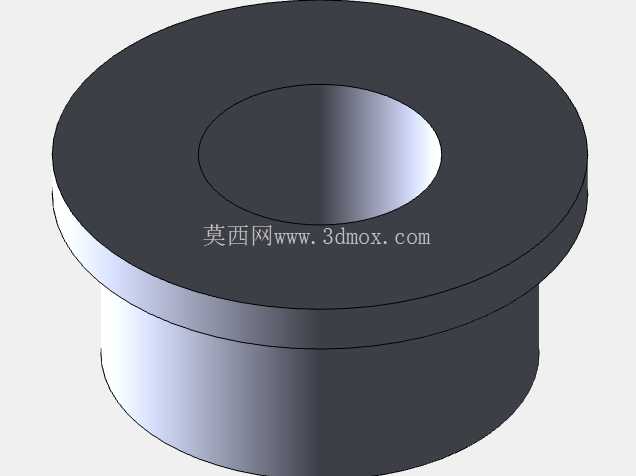

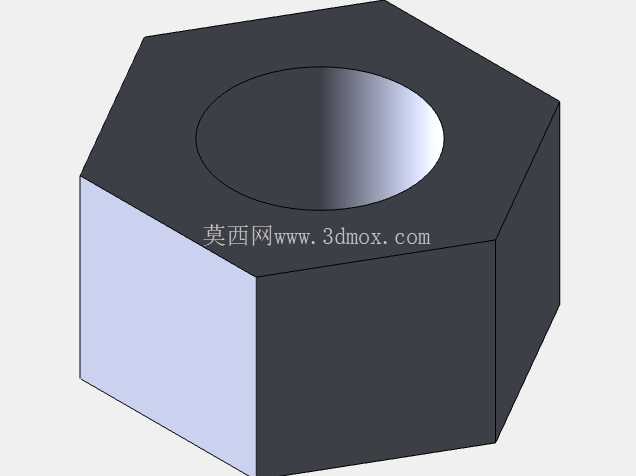

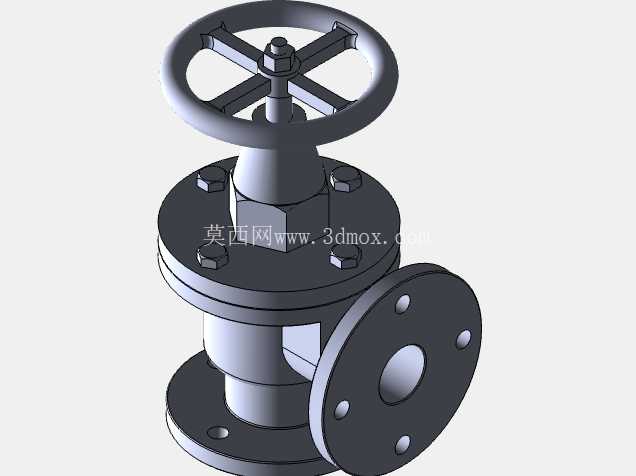

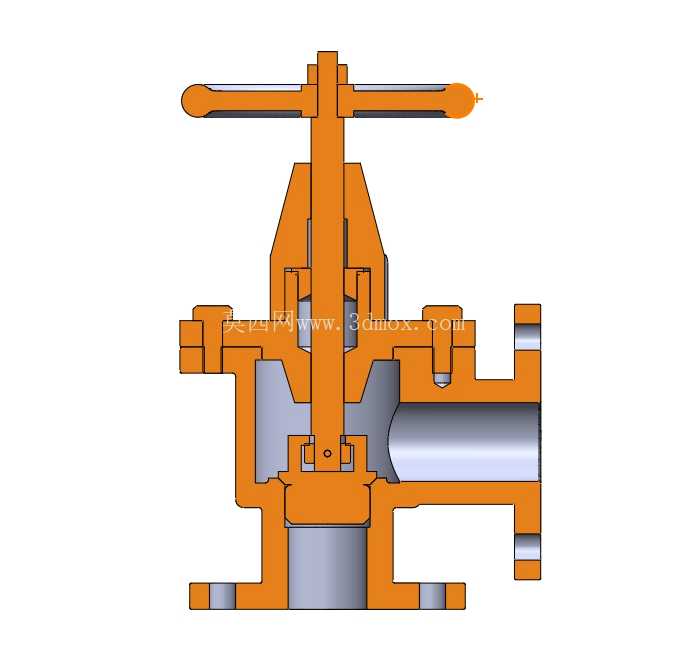

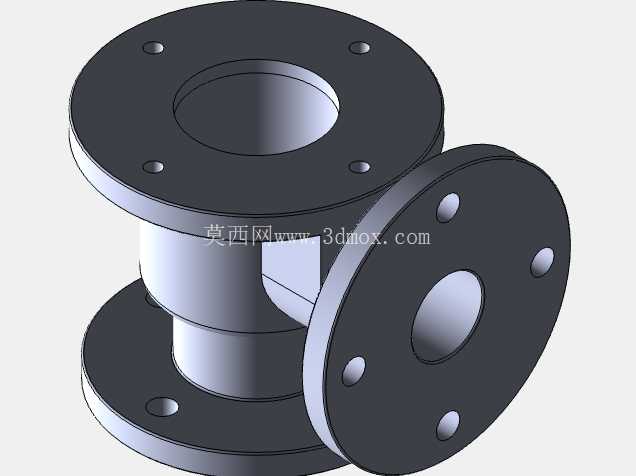

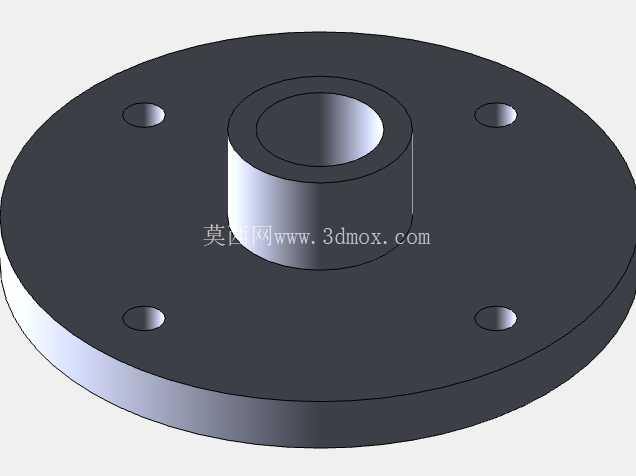

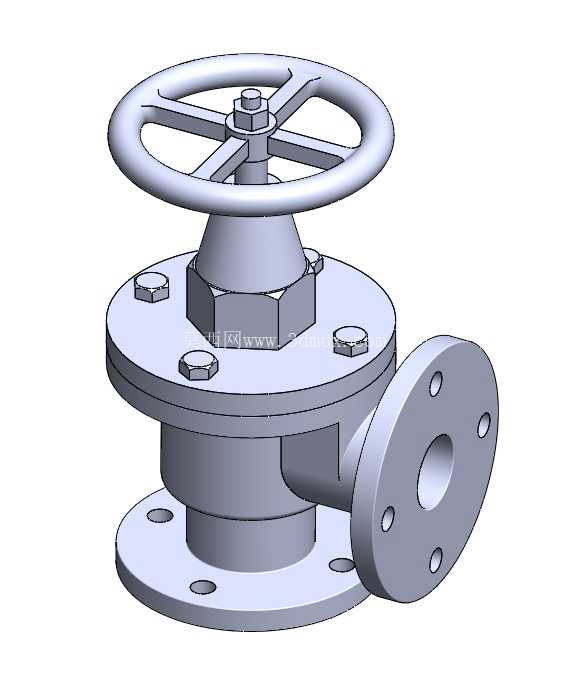

该款阀门的整体结构采用下进侧出的流道设计，阀体下部为垂直方向的法兰连接端，侧面为水平方向的法兰连接端，两个连接法兰均采用凸面密封结构，法兰盘上均匀布置螺栓过孔，安装时可直接与同压力等级的管路法兰对接，通过螺栓预紧力挤压法兰间的密封垫片实现端面密封，能够适配PN16-PN25压力等级的常规工业蒸汽管路。阀体上部的阀盖通过六角螺栓与阀体法兰紧固连接，阀盖与阀体的结合面设置密封垫片，避免阀腔内的介质沿结合面外漏；阀杆采用梯形螺纹传动，手轮转动时带动阀杆做轴向升降，阀杆与阀盖之间设置填料密封结构，通过填料压盖压紧填料实现阀杆处的动密封，防止介质沿阀杆间隙泄漏。

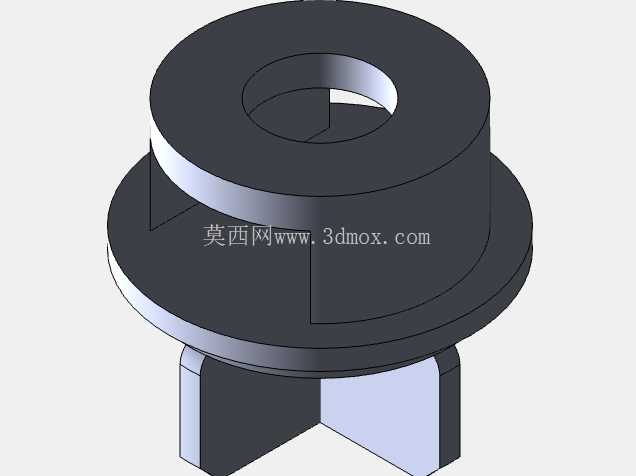

设计过程中首先确定了阀门的公称通径匹配常规工业支路的管径需求，整体安装边界充分考虑了现场操作空间：手轮的操作高度设置在便于人工施力的区间，手轮直径匹配阀门启闭所需的扭矩，操作人员无需借助加力杆即可完成正常启闭操作；阀体的流道转角处做圆弧过渡处理，减少介质在转角处的涡流阻力，降低蒸汽流动过程中的压力损失，同时避免高速蒸汽长期直冲阀体内壁造成局部冲蚀磨损。阀瓣与阀座的密封面采用锥面密封结构，相比平面密封，锥面密封在闭合时能够产生更大的密封比压，在蒸汽管路的温度交变工况下，能够更好地补偿密封面的微小变形，保证截断状态下的密封可靠性，避免出现内漏导致的蒸汽损耗。

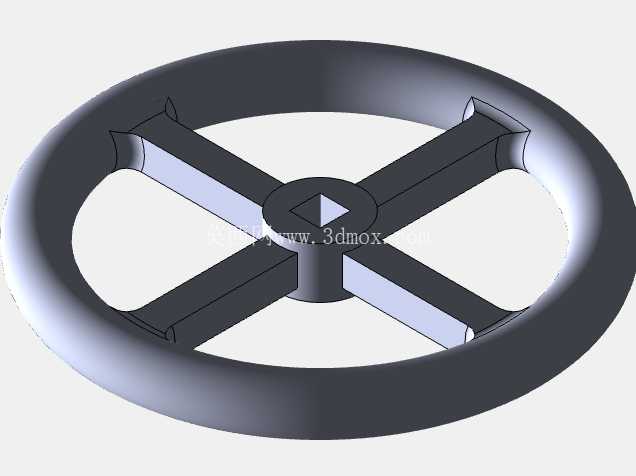

在结构细节处理上，阀杆的升降行程做了明确的限位设计，避免阀瓣开启过高撞击阀盖内部结构，同时防止阀瓣关闭过度压损密封面；法兰盘上的螺栓孔位置度严格按照管路法兰标准设计，保证现场安装时能够与现有管路法兰顺利对接，不会出现孔位错位的问题；手轮采用轮辐式结构，在保证结构强度的前提下减轻自身重量，同时轮缘做圆弧过渡处理，避免操作人员转动手轮时划伤手部。

这类角式蒸汽截止阀在安装时需要注意介质流向与阀体标识一致，即从下部法兰进入阀腔，从侧面法兰流出，这样的流向设计能够让介质压力在阀门开启时辅助阀瓣提升，降低启闭操作的力矩，同时在阀门关闭状态下，介质压力作用在阀瓣下方，能够辅助密封面压紧，提升密封效果。日常运维过程中，可通过定期紧固填料压盖的螺栓来补偿填料的磨损，当密封面出现冲蚀损伤时，可拆开阀盖直接取出阀瓣和阀座进行研磨或更换，无需将整个阀体从管路上切割下来，大幅降低运维的工作量和成本。

从建模的结构逻辑来看，整个模型按照实际加工装配的层级搭建，阀体作为基础承载零件，依次装配阀座、阀瓣、阀杆、阀盖、填料、填料压盖、手轮、紧固件等零件，各零件之间的配合关系完全还原实际装配状态，法兰连接面的贴合、螺纹传动的运动关系、密封面的接触位置都做了准确的还原，能够直接用于装配干涉检查、操作动作模拟，也可作为管路系统整体布局设计时的占位模型，帮助设计人员提前核对安装空间、连接尺寸是否匹配现场需求。
