球面差速啮合传动结构三维设计

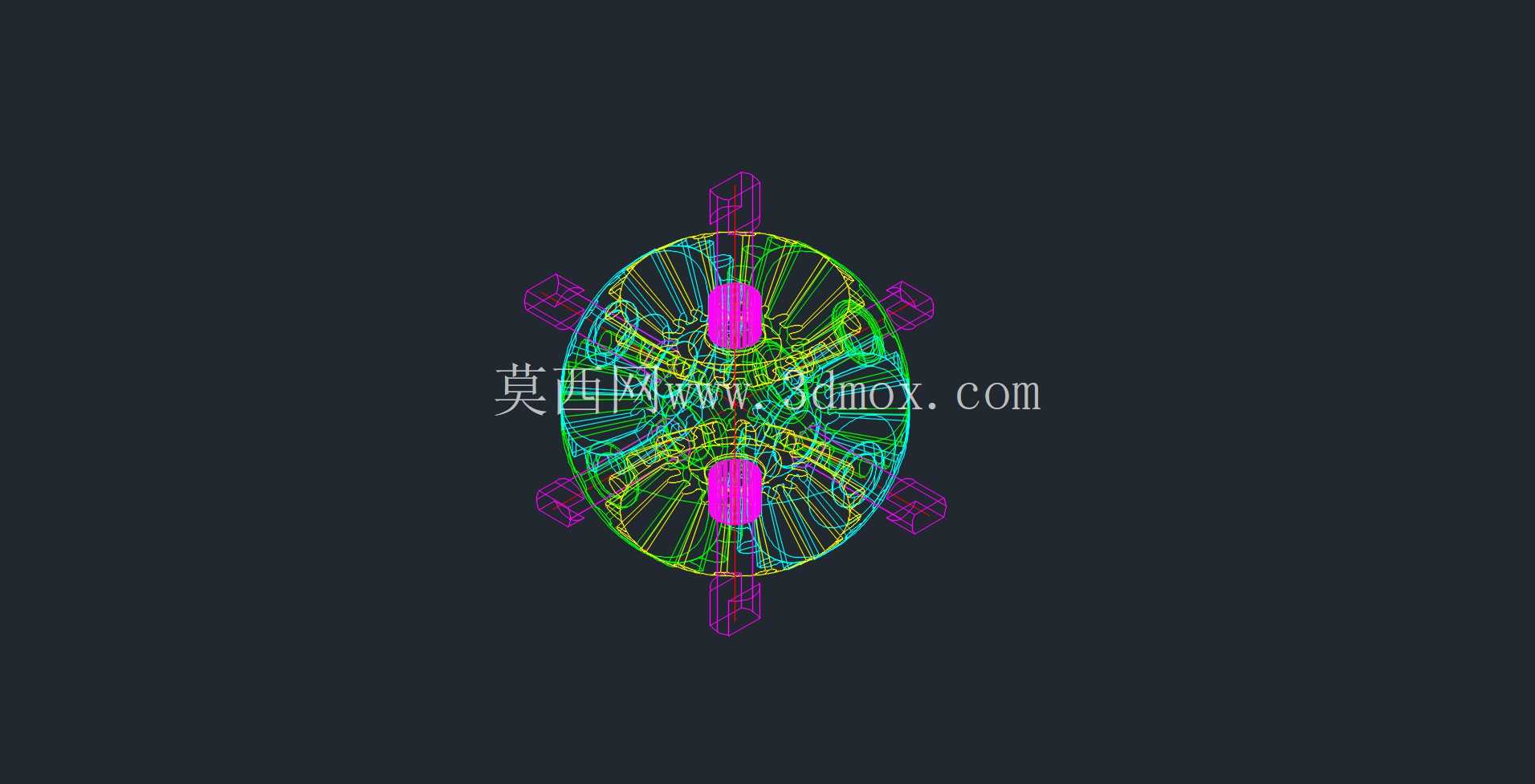

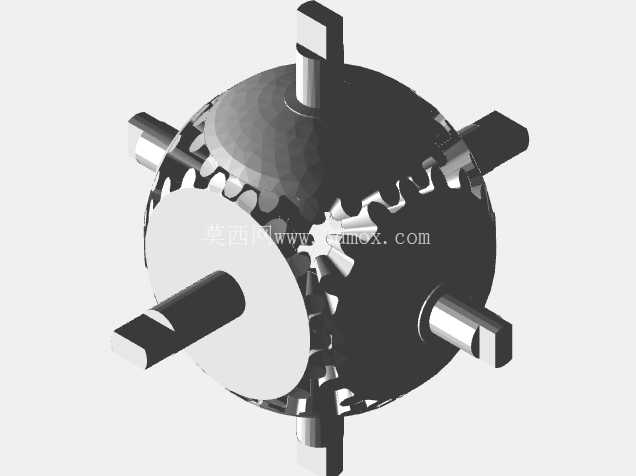

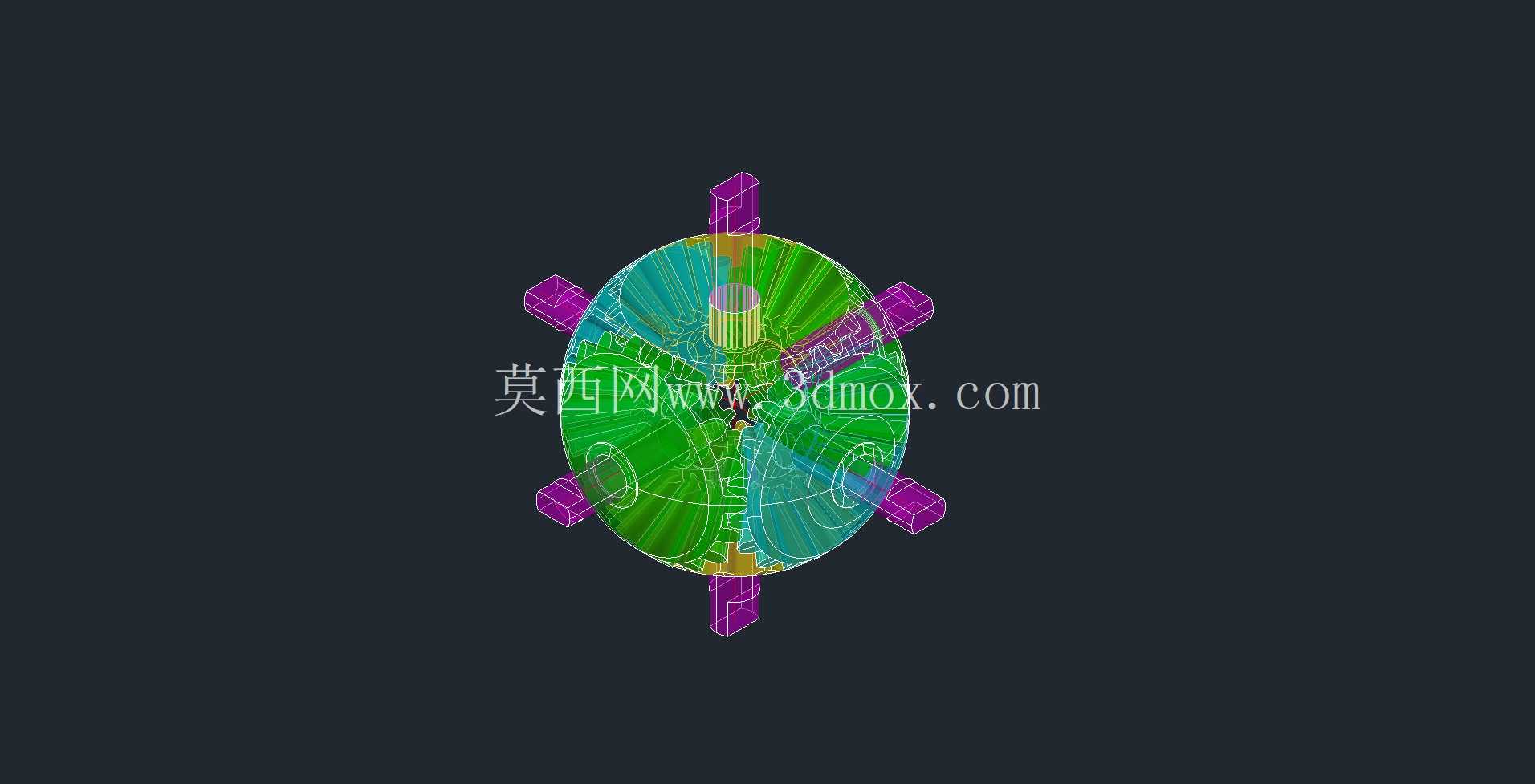

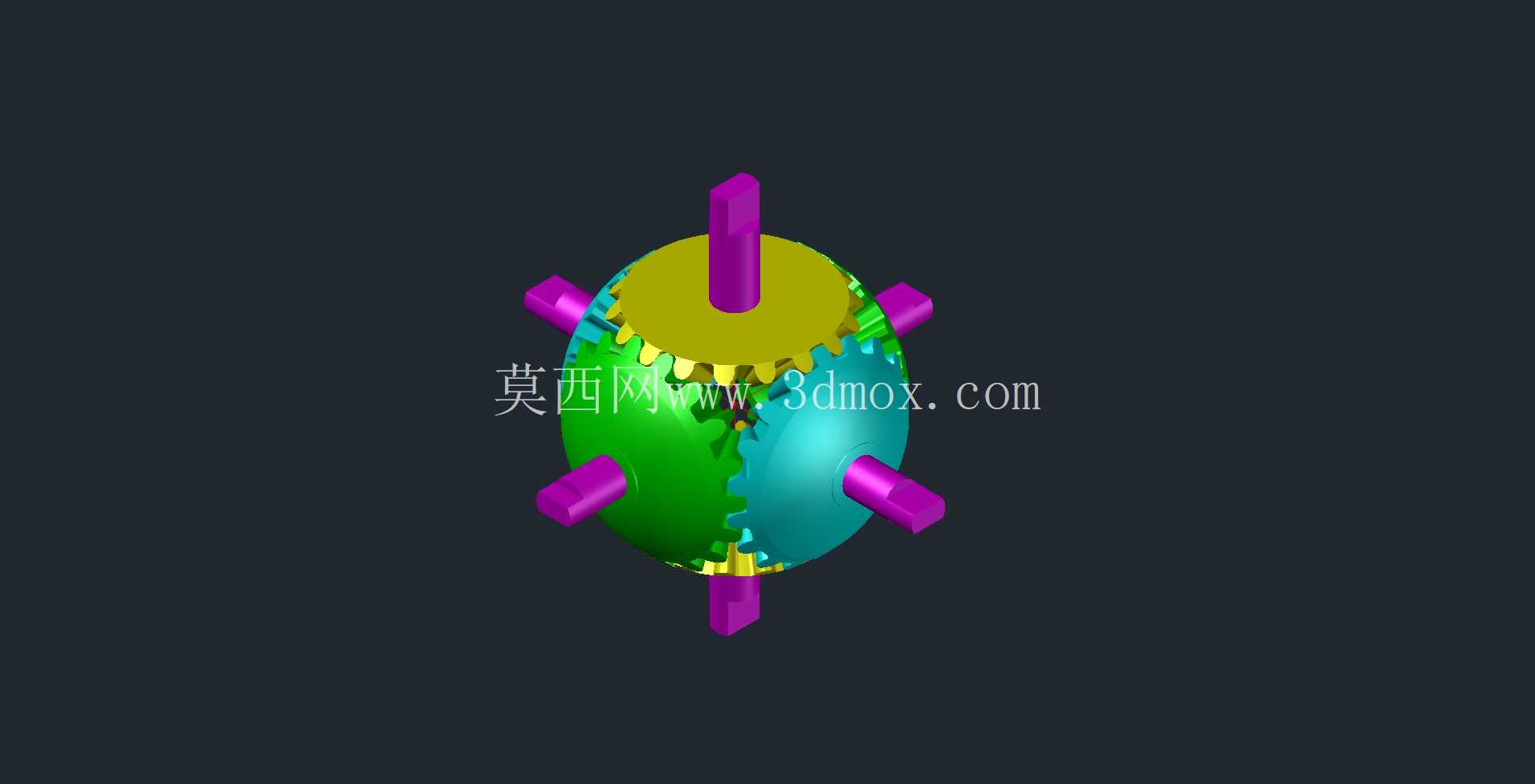

　　在多轮独立驱动的小型行走设备、精密回转传动平台以及特殊工况的差速输出机构设计中，传统锥齿轮差速器往往受限于安装空间、传动夹角适配性以及多轴输出的布局要求，很难在紧凑的球形安装边界内实现多路径动力的差速分配，球面齿轮差速结构正是针对这类场景开发的特殊传动方案。这套差速球面齿轮结构将核心传动副集成在球形轮廓内部，完全区别于传统差速器的十字轴+行星锥齿轮的布局形式，所有啮合齿面均沿球面分度轨迹排布，能够在极小的径向空间内同时对接多根径向布置的输出轴，实现不同轴之间的转速差自适应分配。从实际应用场景来看，这类结构非常适合用于小型球形巡检机器人的行走驱动单元，能够在球形外壳内部集成全部传动部件，不需要额外预留差速器的轴向安装空间，让整机外形可以做到完全的球面密封，适应潮湿、多粉尘的复杂巡检环境；同时在精密光学转台的多自由度调平机构中，这类球面差速结构可以同时对接多组调平驱动轴，在回转调平过程中自动补偿不同驱动点的转速差，避免传统刚性传动带来的卡滞、别劲问题，提升转台调平的平顺性。

　　在功能特性上，这套结构的所有传动齿均采用球面渐开线齿形设计，啮合过程中齿面接触轨迹沿球面连续滑动，相比传统锥齿轮的线接触啮合形式，具备更大的接触重叠系数，传动过程中的冲击载荷更小，在频繁正反转的差速工况下，齿面的局部压应力能够降低30%左右，有效提升高频差速动作下的零件使用寿命。设计过程中首先需要确定核心的球面分度基准，所有输出轴的轴线均交汇于球心位置，每根轴端的齿轮齿顶圆、分度圆、齿根圆均沿同一球面的不同径向截面生成，相邻两个轴端齿轮之间通过球面分布的中间传动齿块实现动力传递，中间传动齿块同时与两侧的轴端齿轮保持啮合，当不同输出轴遇到不同负载阻力时，中间齿块会沿球面分度轨迹产生自转，自动调整两侧的转速输出，实现差速功能。

　　外形尺寸与安装边界方面，整套传动结构的最大外轮廓为标准球形，所有输出轴均从球面沿径向伸出，伸出端的轴径、轴长可以根据对接的负载端接口灵活调整，安装时只需要在球形外壳的对应径向位置加工轴孔与轴承位即可，不需要额外设计差速器的安装壳体，球形外壳本身就可以作为传动结构的支撑壳体，大幅减少外围结构件的数量。在啮合间隙的设计调整上，这套结构可以通过调整中间传动齿块的球面安装位置，统一调整所有啮合副的齿侧间隙，不需要像传统差速器那样逐个调整行星齿轮的垫片厚度，装配调试的难度更低。

　　针对不同的负载工况，齿面的啮合宽度可以沿球面径向做适应性调整，大负载工况下可以适当增加齿面的球面方向宽度，提升齿面接触强度，轻载精密传动场景下则可以减小齿宽，降低传动过程中的摩擦阻力。需要注意的是，这类球面齿轮的齿形加工对分度精度要求较高，建模过程中需要严格保证所有齿形的分度基准统一交汇于球心，否则装配后会出现齿面干涉、传动卡滞的问题，建模时需要先建立球面基准坐标系，再逐一生成每个齿的渐开线齿廓，沿球面轨迹做扫描切除，最终完成所有传动零件的参数化建模，后续可以直接导入工程图模块生成加工图纸，也可以导入运动仿真模块验证不同差速工况下的传动平顺性，检查齿面啮合轨迹是否符合设计预期，避免实际加工后出现啮合干涉的问题。
