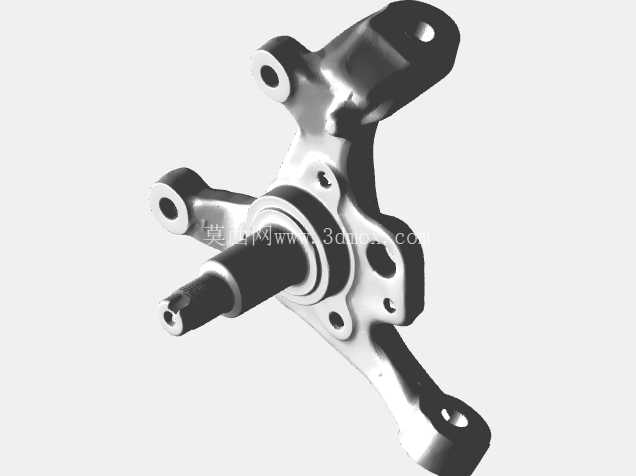

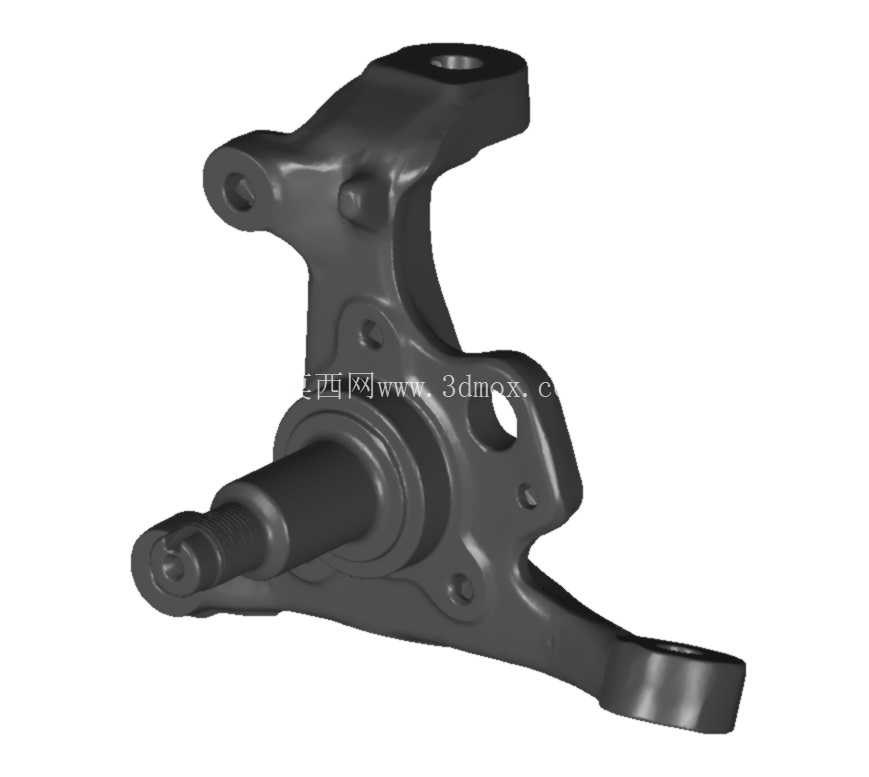

马自达车型转向节结构三维数模

汽车底盘的行驶与转向动作，最终都要通过转向节这个核心枢纽件传递到轮端，这个马自达车型配套的转向节数模，完整还原了量产件的所有结构特征，不管是做底盘逆向开发、悬架匹配校核还是改装件结构设计，都能直接作为结构参考使用。从实际装车场景来看，这个零件属于前悬转向节，集成了轮毂轴安装基座、转向拉杆连接座、下摆臂铰接位、减震器支耳多个功能接口，日常行驶中要承受轮端传递的垂向冲击、转向时的横向力矩、制动时的纵向载荷，是底盘安全件里受力工况最复杂的部件之一。数模里的轴颈部分是和轮毂轴承内圈过盈配合的基准面，表面粗糙度、同轴度公差都直接影响轮毂转动的平顺性，建模时特意保留了轴端的螺纹孔结构，这个位置是用来锁紧轮毂轴承锁紧螺母的，螺纹规格、轴肩的定位高度都和量产件保持一致，避免匹配时出现装配干涉。转向臂的连接孔位是和转向拉杆球头销配合的，孔位的空间角度直接决定了前轮前束、转向内倾角的初始参数，数模里这个孔的轴线和主销轴线的夹角完全参考量产车型的四轮定位参数设定，做转向梯形校核的时候不需要再额外调整角度基准。三个安装支耳的位置分别对应下摆臂球头、减震器下支座、刹车卡钳支架的安装点，每个支耳上的螺栓孔孔径、孔距、端面的加工余量都做了还原，比如卡钳安装面的平面度要求、支耳根部的加强筋过渡圆角，都和实际铸件的结构一致，做有限元强度分析的时候可以直接导入划分网格，不需要再额外补全工艺结构。从设计思路上看，这个转向节采用了锻造后机加工的工艺路线，主体的异形臂结构是为了在有限的轮舱空间内避让刹车盘、防尘罩、轮辐内侧的空间，同时尽可能降低零件自身重量，数模里臂身的减重凹槽、非加工面的拔模斜度都做了保留，符合压铸/锻造毛坯的出模要求，不会出现无法脱模的倒扣结构。安装边界方面，主销轴线的上下铰接点距离、转向臂球头销的旋转中心位置、轮毂轴的中心高度都和原车底盘参数匹配，轮心到下摆臂安装面的垂直距离、到减震器安装孔的横向偏移量都做了精准还原，做悬架K&C特性仿真的时候，直接替换这个数模就能得到准确的运动干涉检查结果，不需要反复调整硬点坐标。零件的外形轮廓完全避让了前轮最大转向角度时的轮胎内侧空间，不管是左转还是右转到极限位置，臂身都不会和轮胎内壁、刹车管路、轮速传感器线束发生干涉，数模里特意保留了轮速传感器的安装凸台位置，这个小凸台的角度和孔位是用来固定轮速传感器探头的，和齿圈的间隙要求控制在1mm左右，安装面的角度偏差会直接影响轮速信号的采集精度。轴颈根部的圆角过渡是应力集中的高发位置，数模里这个位置的圆角半径做了加大处理，符合实际零件的强化设计，避免长期受交变载荷出现疲劳断裂，各个支耳和主体连接的位置都做了渐变的加强筋过渡，没有直角突变的结构，既可以降低铸造时的应力集中，也能提升零件整体的抗冲击强度。对于做底盘改装的从业者来说，这个数模可以直接用来参考设计适配的升高垫块、转向拉杆加长节，不需要反复拆解原车零件测绘尺寸；对于做三维建模教学的人员来说，这个零件包含了轴类、盘类、异形支耳、孔系配合多种典型机械结构，是练习复杂零件建模、装配约束、工程图导出的绝佳案例；做压铸模具设计的人员也可以直接参考这个数模的毛坯结构，设计分型面、浇口位置、顶针布局，减少前期测绘的工作量。整个数模的曲面都是连续的G1过渡，没有碎面、破面，导入各类三维软件都可以直接编辑，不管是做结构修改还是仿真分析都不需要额外修复几何。
