直角弯插A型USB公头PCB连接器三维设计

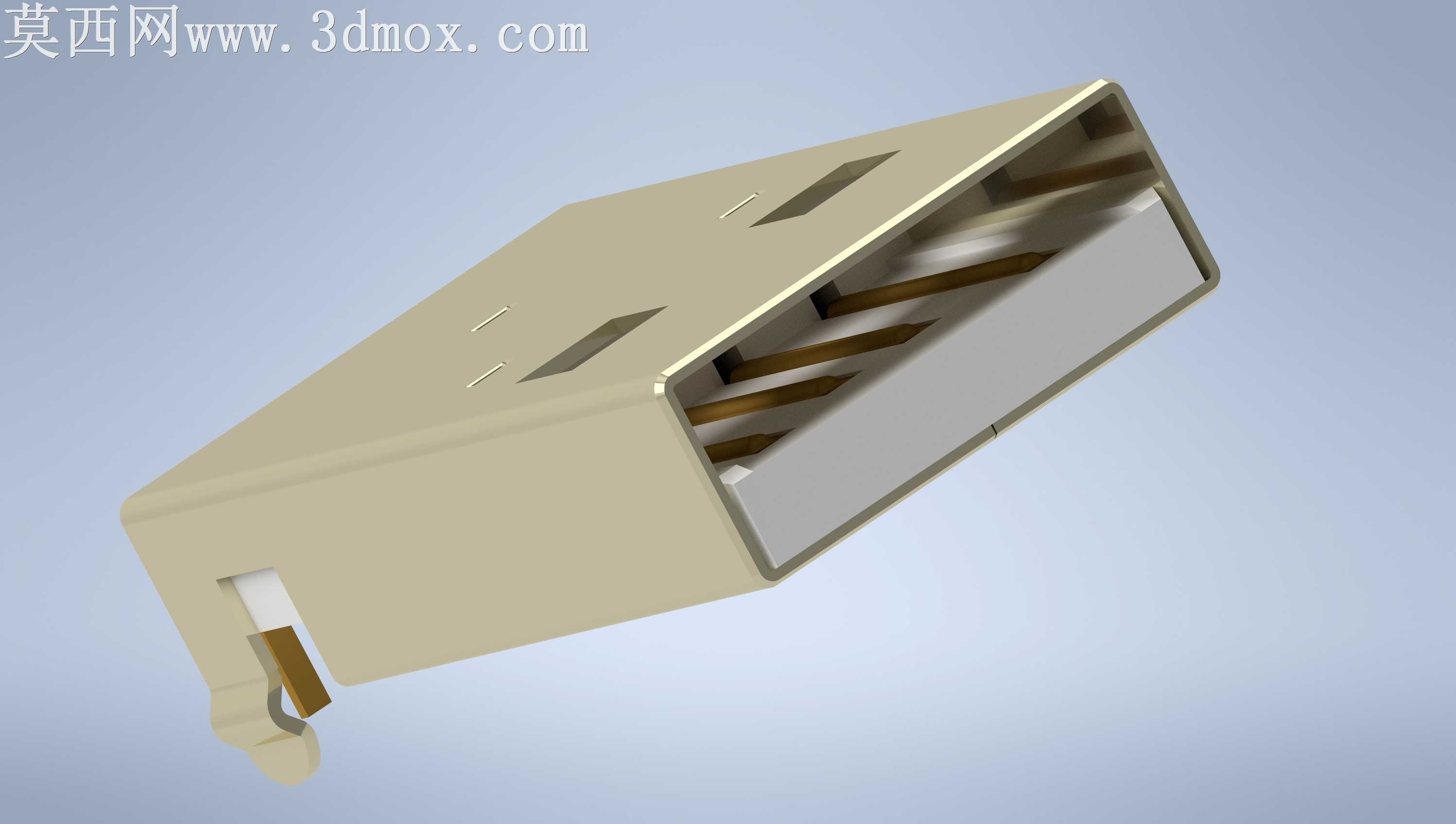

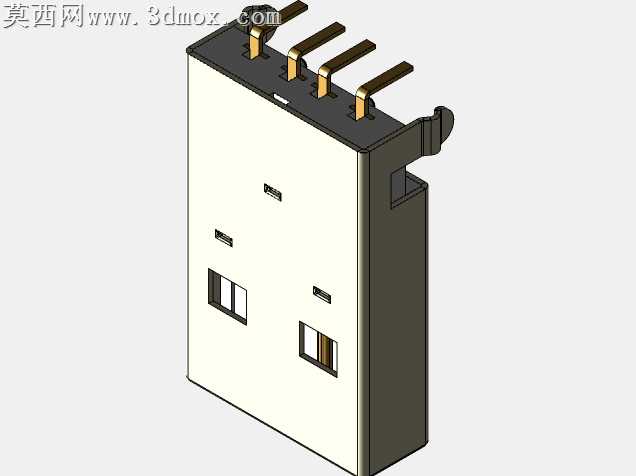

本作品为直角弯插式USB A型公头PCB连接器的三维建模设计，建模过程严格参照通用USB Type A公头连接器的行业尺寸规范，同时匹配Molex 0480370001型号产品的实际结构参数，保证模型的尺寸精度与结构还原度可直接用于PCB封装匹配、产品结构干涉校验等实际设计场景。建模阶段采用参数化草图驱动特征的构建逻辑，首先绘制连接器金属外壳的截面轮廓，通过拉伸、切除、折弯特征还原金属屏蔽壳的整体外形，精准复刻外壳表面的定位弹片缺口、卡扣让位槽以及尾部用于PCB焊接固定的弯角定位结构，金属外壳的壁厚、折弯圆角均按照实际冲压工艺参数设置，还原量产产品的工艺细节。内部绝缘胶芯部分采用独立实体建模，依据USB 2.0标准定义的四个触点位置，绘制胶芯的卡槽结构，通过阵列特征生成四个平行排布的导电端子安装位，端子部分分别建模接触段与焊接段，还原直角弯插结构的端子折弯形态，接触端的弹片翘起角度、焊接端的引脚长度均按照PCB直插焊接的工艺要求设置，保证端子与胶芯的装配间隙符合实际产品的公差要求。材质与渲染阶段，金属屏蔽壳与导电端子赋予哑光镀镍金属材质，调整金属粗糙度参数还原连接器金属外壳的半哑光金属质感，避免过度反光造成的结构细节丢失；内部绝缘胶芯赋予米白色阻燃工程塑料材质，添加细微的塑料颗粒纹理提升真实感，端子接触部位微调材质金属度，模拟镀金接触层的色泽差异。渲染采用柔和的侧上方主光源搭配底部补光，清晰呈现金属外壳的折弯棱线、胶芯与金属壳的装配缝隙、端子的排布层次，完整展现连接器的直角弯插结构特征。设计过程中重点考量PCB装配的适配性，尾部弯角的角度严格设置为90度，焊接引脚的间距、伸出长度均匹配标准PCB焊盘尺寸，金属外壳的固定脚位置也对应PCB定位孔的常规布局，模型可直接导入PCB设计软件完成封装匹配，也可用于整机结构设计中的接口位置干涉检查，为电子产品的结构开发提供精准的三维参考依据。
