轴向带边160PSI充油耐震压力表三维模型

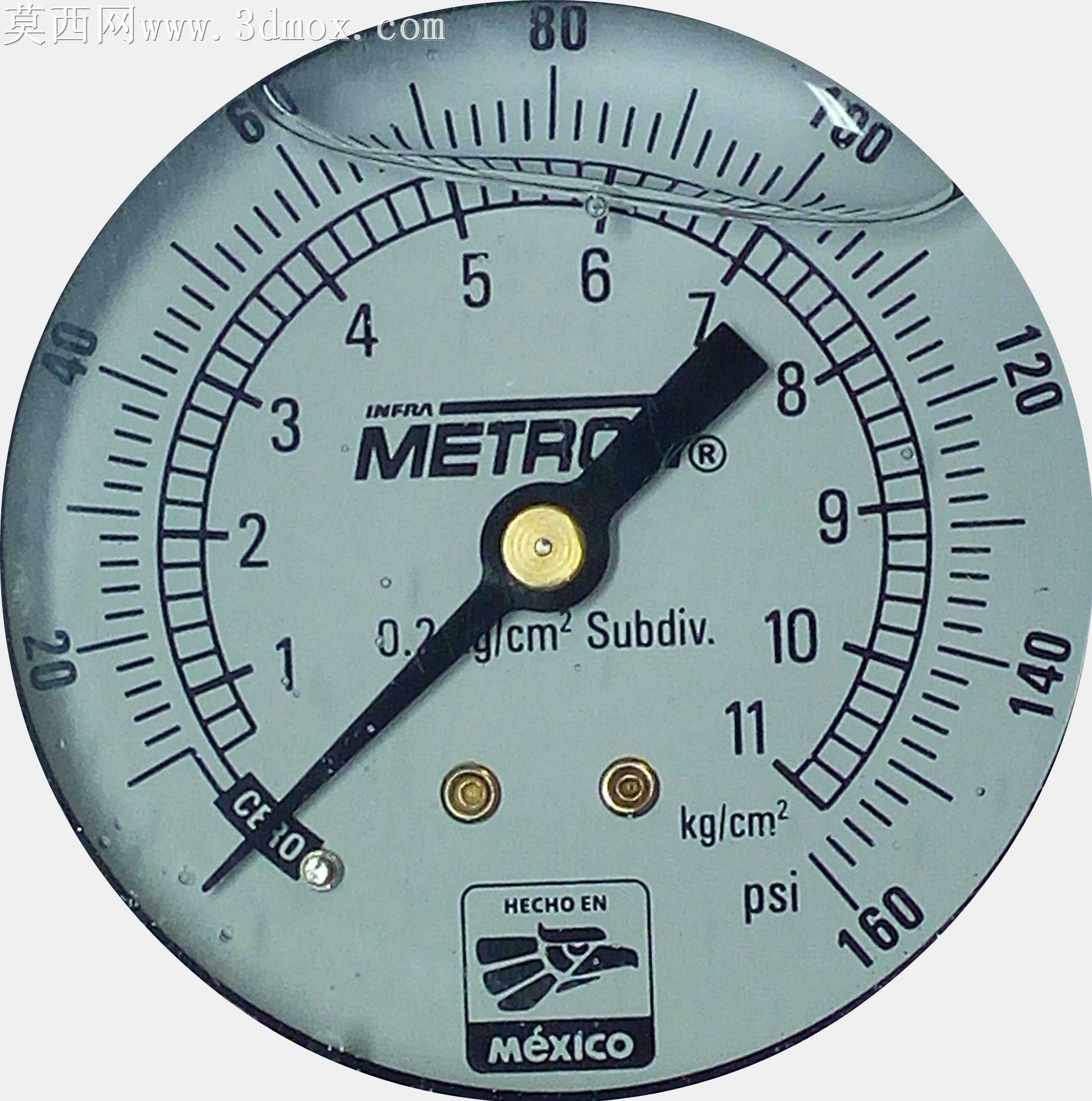

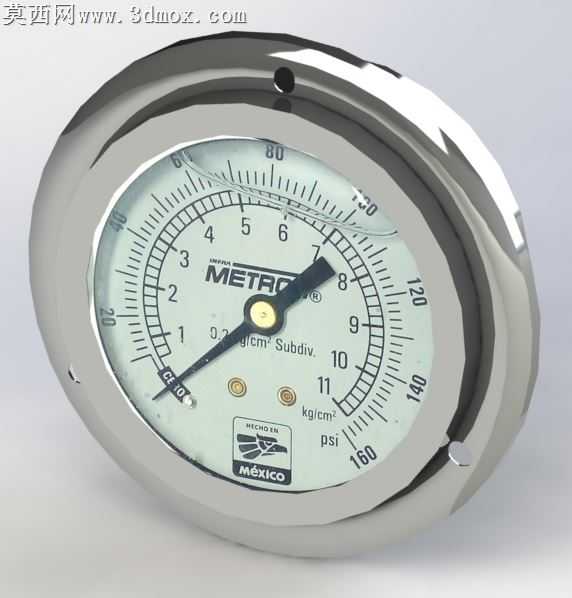

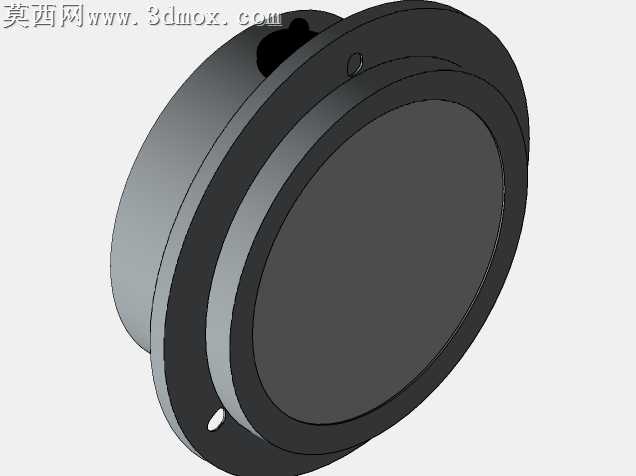

本模型为轴向带边充油耐震压力表的高精度三维建模成果，建模过程以真实工业级压力表的实物测绘尺寸为基准，严格遵循机械仪表的设计规范完成全结构还原。建模阶段优先采用SolidWorks进行参数化实体建模，首先完成表壳主体的结构搭建：针对轴向带边的安装结构，精准还原表圈的卷边成型轮廓、背部轴向接头的螺纹结构与安装定位孔位，表壳采用304不锈钢材质参数设置，还原金属壳体的哑光磨砂质感，同时对表壳上的充油塞、泄压孔等细小功能结构做等比例复刻，保证结构完整性。其次完成表盘组件的精细化建模：表盘刻度采用双单位标识设计，同时标注PSI与kg/c㎡两种压力单位，刻度线的粗细、长短比例严格匹配实物，表盘上的品牌标识、精度标注、产地标识均采用贴图映射方式实现，还原印刷标识的平整质感；指针组件分别复刻黑色主压力指针与可调红色记忆指针，指针的轴座、针尖造型完全贴合实物形态，中心轴盖采用黄铜金属材质设置，还原金属光泽与圆弧倒角细节。表蒙部分采用高透明聚碳酸酯材质建模，设置合适的折射率与轻微反光参数，模拟真实玻璃表蒙的通透效果，同时在表蒙与表壳的衔接处还原密封橡胶圈的结构，保证模型的装配逻辑合理性。内部结构层面，虽为外观展示级模型，仍对表内充油腔的空间结构做了合理预留，还原耐震压力表充油阻尼的结构特征，所有零部件的装配配合间隙均按照真实仪表的装配公差设置，可直接用于装配干涉检查、产品展示动画制作等场景。渲染阶段采用SolidWorks内置Visualize渲染器完成材质与光影调试，针对不锈钢表壳设置金属粗糙度参数，避免过度反光失真，表盘的白色哑光漆面设置合适的漫反射参数，保证刻度标识清晰可读，指针的黑色哑光漆与中心铜盖的金属光泽形成材质对比，整体光影采用柔和的工作室环境光，多角度展示压力表的正面刻度、侧面安装边、背部接头等结构特征，模型整体比例协调，细节还原度高，可用于工业产品展示、教学演示、虚拟装配场景搭建等用途。
