Nema17V槽丝杠水平机架驱动执行机构

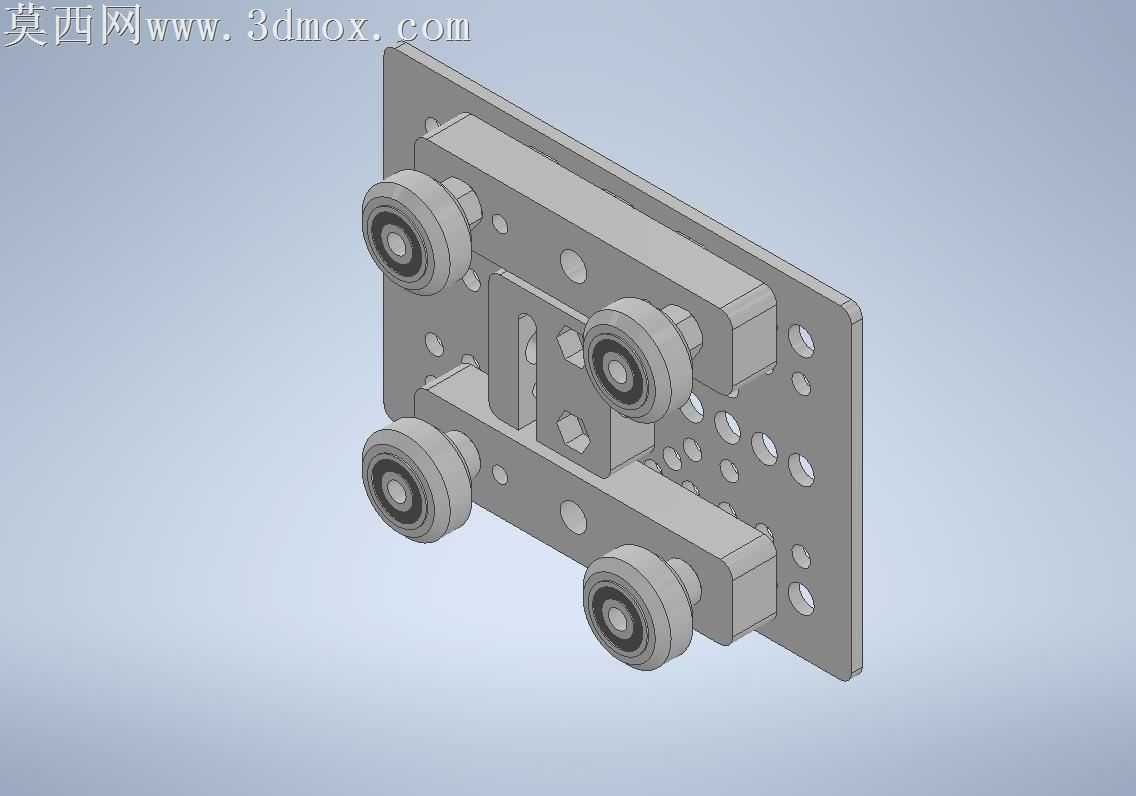

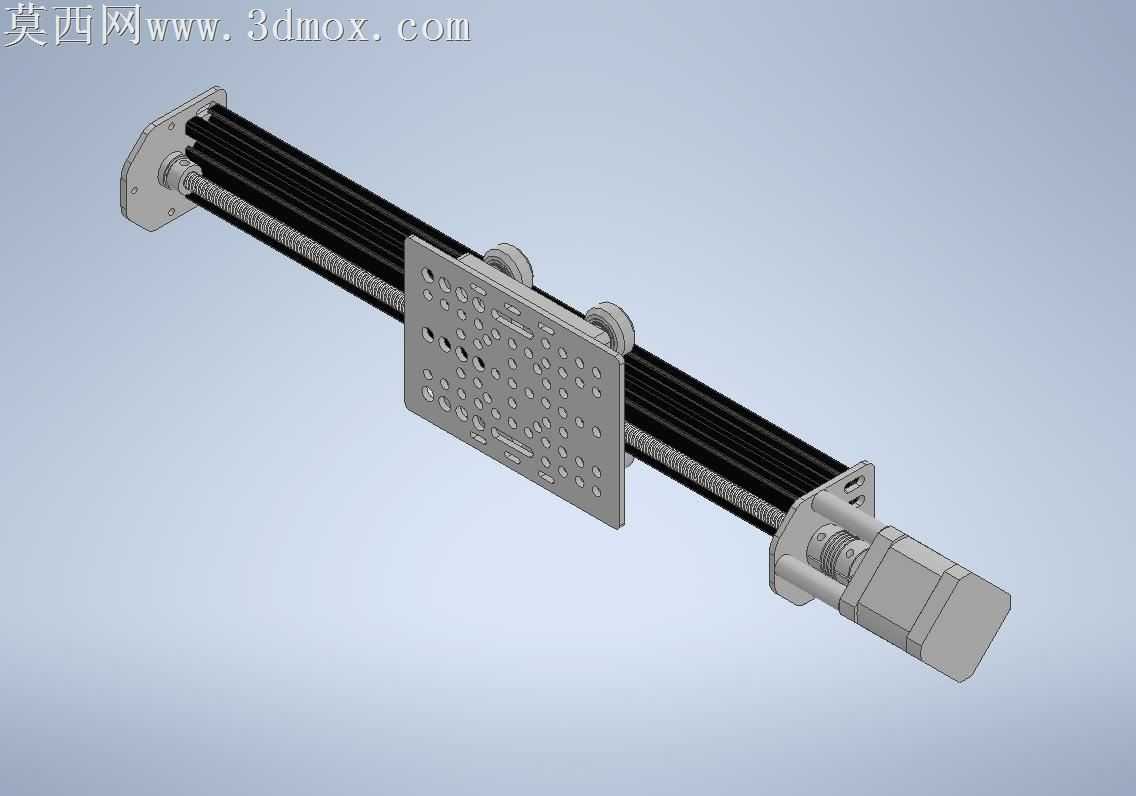

本作品为线性传动类执行机构三维建模成果，建模过程围绕Nema17规格电机适配需求展开，首先完成核心传动结构的参数化搭建：以V槽导向结构作为滑台运动的导向基准，搭配梯形丝杠作为动力传递核心，精准匹配Nema17电机的安装法兰尺寸，确保动力输入端与电机输出轴的同轴度符合装配要求。建模阶段严格遵循OpenBuilds开源机械结构的装配逻辑，对两端支撑座、滑台安装板、导向轮组件、丝杠螺母座等零件逐一进行特征建模，所有安装孔位、连接尺寸均按照实际装配公差设定，避免出现干涉错位问题。材质与渲染环节针对不同零件的功能属性分配对应材质：两端支撑座与滑台安装板采用6061铝合金材质表现，还原金属切削加工后的哑光金属质感，表面做轻微的阳极氧化质感处理；V槽导向光轴采用抛光轴承钢材质，呈现高反光的金属镀铬效果；丝杠部分做发黑处理的钢材质感，螺纹特征清晰还原牙型轮廓；同步带轮、导向轮等传动零件采用工程塑料与金属结合的材质表现，区分不同功能部件的视觉差异；电机外壳做铸铝哑光质感，端盖部分做深色喷塑处理，整体渲染采用柔和的工作室漫反射光源，搭配浅灰色渐变背景，清晰呈现机构的整体装配关系与结构细节。结构设计上采用双V槽光轴平行布置的导向方案，相比单导轨结构拥有更好的抗扭性能，滑台安装板预留了密集的通用安装孔位，可适配不同规格的末端执行件安装需求，两端支撑座集成了丝杠轴承安装位与光轴固定结构，减少了额外的连接零件，整体结构紧凑，可直接集成到小型龙门架、桌面自动化设备中作为直线运动单元使用。设计过程中充分考虑了零件的可加工性与装配便利性，所有非标零件均采用常规机加工艺即可实现，标准件均选用市面通用规格，未做特殊定制化设计，未进行预紧的结构设定也为使用者根据实际负载需求调整装配预紧力预留了空间，可根据使用场景搭配不同导程的丝杠实现不同的传动速度与推力匹配，适配桌面3D打印机、小型雕刻机、自动化点胶工位等多种轻负载直线运动场景的使用需求。
